陈桥五标工程 CFG桩桩间土开挖施工方案

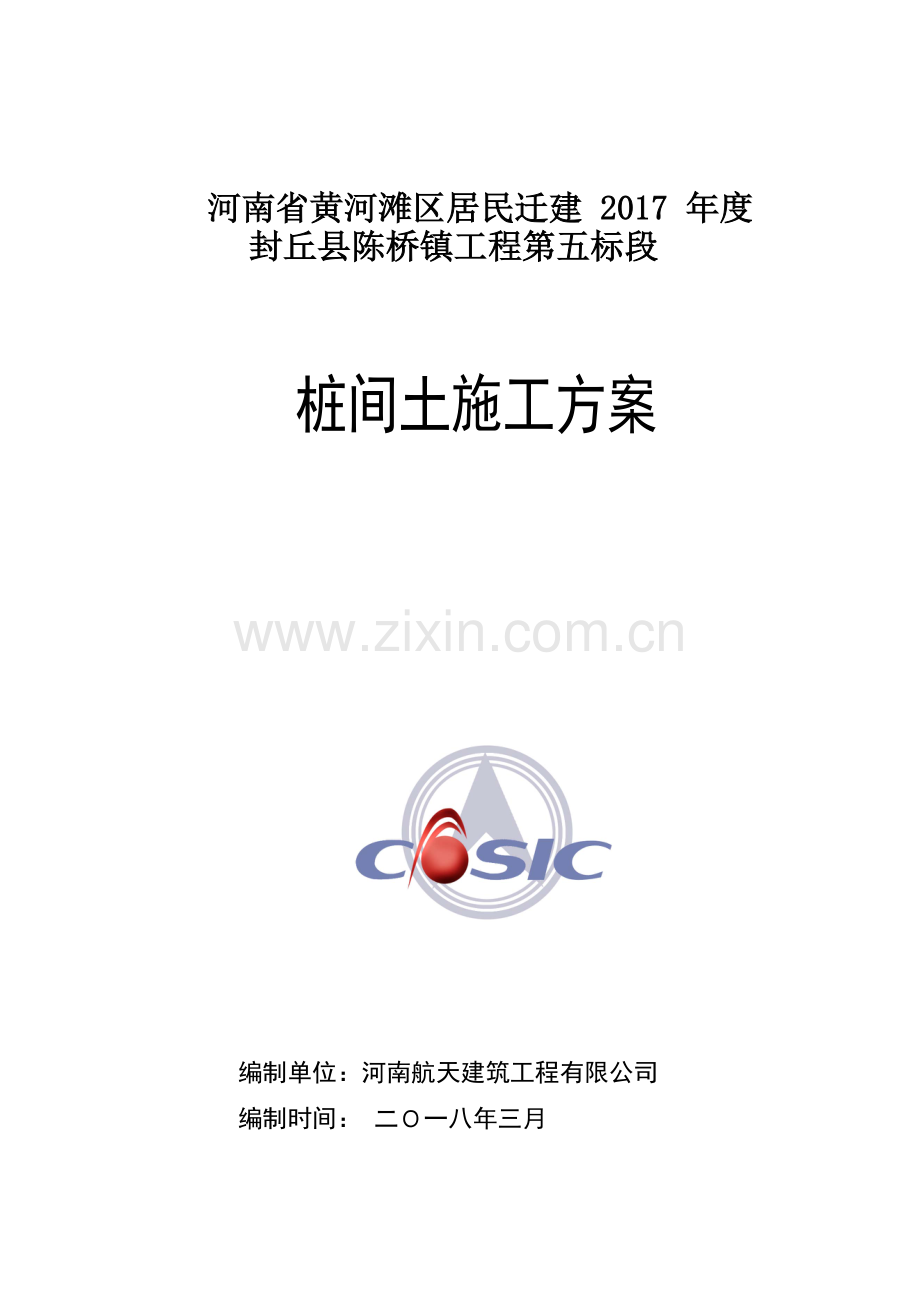

河南省黄河滩区居民迁建 2017 年度
封丘县陈桥镇工程第五标段

桩间土施工方案

编制单位：河南航天建筑工程有限公司
编制时间： 二Ｏ一八年三月

目 录
一、编制依据 1
二、工程概况 1
三、土方开挖 1
四、断桩处理方案 2
五、文明现场管理 3

一、编制依据
1、根据建设单位提供的勘查报告。
2、河南省建筑设计研究院有限公司提供的施工图纸。
3、国家现行施工规范、工艺标准、上级施工管理文件，以及公司质量管理体系文件。
二、工程概况
陈桥五标工程位于封丘县陈桥镇，地下一层、地上十一层。开挖深度至相对标高-3. 79m，电梯井等位置开挖深度分别为-6.39。设计±0.000绝对标高为94.8m。
三、土方开挖
本工程土方土方开挖挖CFG桩桩顶标高以上土方。根据图纸桩间土挖至桩顶标高以上20cm,预留20cm进行人工清土。为防止CFG桩桩顶标高以下出现大量断桩，剩余土方分两步进行土方开挖：
为防止出现大量断桩，土方全部采用小型挖掘机挖桩间土。
3、操作工艺
3.1工艺流程：测量放线 →分段、分层均匀下挖 →修边和清理 → 收尾
3.2采用一台挖土机开挖表层土，配置充足运土车辆进行倒运，保证挖掘和装载的连续作业。
3.3表层土开挖完成后，为防止出现大量断桩，采用小型挖掘机挖桩间土，机械开挖不到的地方，用人工配合清土，将松土清至机械作业半径范围内，再用机械运走。
3.4采用端头挖土法：挖土机从坑北侧开始，向南以倒退行驶的方法进行开挖，自卸汽车配置在挖土机的两侧装运土。
3.5机械开挖应由深而浅，基底应预留200mm厚用人工清底找平，避免超挖和基底土遭受扰动。基坑上口砌筑25cm高挡水堤，防止雨水浸坡，引起塌方。基坑上口设1.5m高防护栏，立杆间距为1.80m，两道横杆间距为0.5m，外侧挂密目安全网，并挂低压红色警示灯，以保证人员安全。
4、基坑排水
基坑上口砌筑25cm高挡水堤，防止雨水基坑上部雨水流向基坑。基坑上口设1.5m高防护栏，立杆间距为1.80m，两道横杆间距为0.5m，外侧挂密目安全网，以保证人员安全。
5、基坑排水
按建设单位提供的本工程地质勘察报告，挖至砂石褥垫层底标高后，电梯基坑、集水坑可能出现地下水，我方沿电梯基坑设置一个宽1000mm深1200mm的集水井，用污水泵进行抽水。防止基槽内出现明水。
四、断桩处理方案
1、如果在桩间土清理和剔除桩头或施工中造成桩体断至设计标高以下，必须采取补救措施，可用C30混凝土接至设计桩顶标高，注意在接桩头过程中保护好桩间土不受扰动，具体方法如下图：
五、文明现场管理
1、现场管理
1.1、现场运输道路平整、畅通，有排水措施。
1.2、泥浆污水设泥浆沉淀后排入市政污水井。
1.3、现场设专人指挥车辆，车辆停放有序。
2、环境保护
2.1、泥浆、污水，设泥浆池经沉淀后排入市政污水井。
2.2、增加环保意识，对参加施工人员经常进行环保教育。
2.3、施工现场整齐清洁，无积水。
3、安全消防措施
3.1、基坑边坡2.00m范围内不得停靠机械车辆、堆土或堆放材料。
3.2、施工现场禁止吸烟及酒后作业。
3.3、机械施工制定管理措施，机械操作人员必须持证上岗。
3.4、机械作业时，其回转半径范围内严禁人员走动或停留，并设专人守护。
3.5、坑上口设置的防水堤、防护栏应随基坑开挖同步到位。
3.6、机械施工区域禁止无关人员进入现场，挖掘机工作回转半径范围内不得站人或进行其他作业。挖掘机、装载机卸土时应待整机停稳后进行，不得将铲斗从运输汽车驾驶室顶部越过，装土时任何人都不得停留在装土机上。
3.7、所有车辆必须严格按规定的开行路线行驶，防止撞车。
3.8、夜间挖土时，现场应设足够的照明，危险部位设置警示灯。
