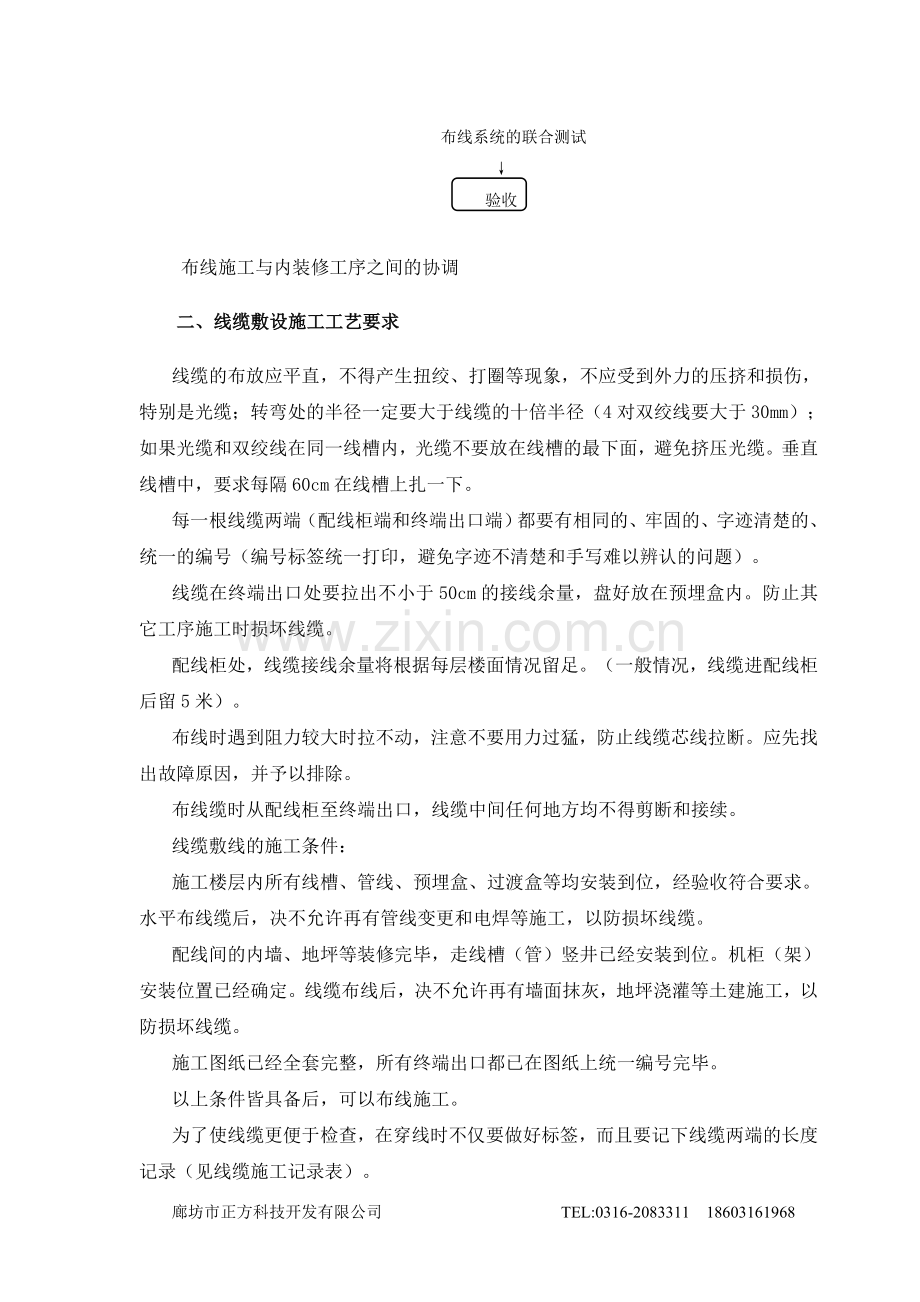

网络机房机柜安装方案一、 布线系统工程施工流程示意图地板下或吊顶上线槽及导线管的安装/调整隔墙的安装信息插座暗盒的安装各层出线口与吊顶上线槽间连接线槽的安装弱电竖井中垂直线槽的安装配线室和机房的准备和粗装修水平部分穿线垂直部分穿线恢复顶棚配线室的端接信息插座的端接 室内细装修光纤的熔接机房细装修 布线系统的联合测试验收 布线施工与内装修工序之间的协调二、线缆敷设施工工艺要求线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤，特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4对双绞线要大于30mm）；如果光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避免挤压光缆。垂直线槽中，要求每隔60cm在线槽上扎一下。每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、统一的编号（编号标签统一打印，避免字迹不清楚和手写难以辨认的问题）。线缆在终端出口处要拉出不小于50cm的接线余量，盘好放在预埋盒内。防止其它工序施工时损坏线缆。配线柜处，线缆接线余量将根据每层楼面情况留足。（一般情况，线缆进配线柜后留5米）。布线时遇到阻力较大时拉不动，注意不要用力过猛，防止线缆芯线拉断。应先找出故障原因，并予以排除。布线缆时从配线柜至终端出口，线缆中间任何地方均不得剪断和接续。线缆敷线的施工条件：施工楼层内所有线槽、管线、预埋盒、过渡盒等均安装到位，经验收符合要求。水平布线缆后，决不允许再有管线变更和电焊等施工，以防损坏线缆。配线间的内墙、地坪等装修完毕，走线槽（管）竖井已经安装到位。机柜（架）安装位置已经确定。线缆布线后，决不允许再有墙面抹灰，地坪浇灌等土建施工，以防损坏线缆。施工图纸已经全套完整，所有终端出口都已在图纸上统一编号完毕。以上条件皆具备后，可以布线施工。为了使线缆更便于检查，在穿线时不仅要做好标签，而且要记下线缆两端的长度记录（见线缆施工记录表）。验收：布线正确无错误、错位和遗漏。布线整齐，线槽（明线槽）盖板皆安装好。要求各施工队做好施工记录，认真填写穿线施工记录表，责任到施工组。每天施工结束把施工记录交本区项目负责人，以便项目组及时了解施工进度，发现问题，及时调整施工计划。穿线施工记录表如下：序号线缆编号起始米标结束米标序号线缆编号起始米标结束米标1112123134145156167178189191020存在的问题及计划安排建筑物名称图纸名称施工组：负责人：时间：线缆施工记录表（示意）三、 配线架及信息插座施工组织及要求配线架安装以配线间为单位，每两人一组，至少有一名培训过的熟练的安装技工。要求做好施工记录单，每天施工结束交本区项目负责人，以便项目组及时了解施工进度，发现问题，及时调整施工计划。样式如下：序号配线架端口编号端接线缆编号序号配线架端口编号端接线缆编号1112123134145156167178189191020存在的问题及计划安排建筑物名称图纸名称施工组：负责人：时间：配线架端接记录表（示意）同样，信息点也是2人一组，每天做施工记录，并报项目管理组。格式如下：序号信息点端口编号端接线缆编号序号信息点端口编号端接线缆编号1112123134145156167178189191020存在的问题及计划安排建筑物名称图纸名称施工组：负责人：时间：信息点端接记录表（示意）这样，每道工序都责任到人，并且都有详细的记录，便于今后的维护及排除问题。四、 配线架及信息插座安装工艺配线架及信息插座的安装工艺随产品而定。安装档案在布线系统安装实施过程中，必须有详细的实施档案，以记录整个工程的安装情况。详细的档案记录对于将来的排错和系统维护具有无可否认的重要性。在工程实施前应该确定要安装的信息插座和配线架的安装位置。设计好配线架在机柜中的位置，以及端接线缆连接的位置。信息点的安装位置按照建筑设计图的房间号（名称）进行记录。对信息点的位置及其连接的配线架端口、线缆的编号及信息点的应用情况记录在同一表中，以便将来的管理及维护。如下表：序号信息点编号连接线缆编号配线架端口号连接的设备其 他1234说明：连接的设备可以是电话，也可以是电脑，或其他设备，此栏由用户使用时填写。可以把电话号码、IP地址等记录下来，便于维护。附：主要材料特点介绍AMP网络模块特性： 双口模块配置,30度外斜面板 模块可从前面安装、拆卸，易于打线或更换模块 空白板方便今后增容 多种颜色编码设计和端口保护附件 插座面板上兼容的的六类标识与图标。 满足所有FCC Part 68规格 超出六类元器件要求 双电抗技术改善了信噪比 易于端接粗的五类线缆 易于操作的通用布线标识配线架特征： 高密度的24、48或96端口 双电抗技术改善了信噪比 易于操作的布线标识可进行常规的布线安装 低辐射的IDC触点 易于固定线缆的110兼容端接 易于端接粗的五类线缆 一并提供标签与线缆管理条 模块化跳线特性： 插头端接值位于ISO/IEC 11801和TIA目标中心值 获得专利的双水平 Paralign 2 技术 最高性能的线缆 兼容图标的端接头 有蓝、绿、白与黄等标准颜色110配线架特性： 超出六类元器件要求 支持标准的110端接 提供标准的110配线架引脚 获得专利的内部信号反馈技术 易于操作的布线标识AMP线缆 高达350Mhz的可用带宽 减少插入损耗 通过第三方验证整体效果五、设备清单预算表：见附表廊坊市正方科技开发有限公司 TEL:[phone] 18603161968
