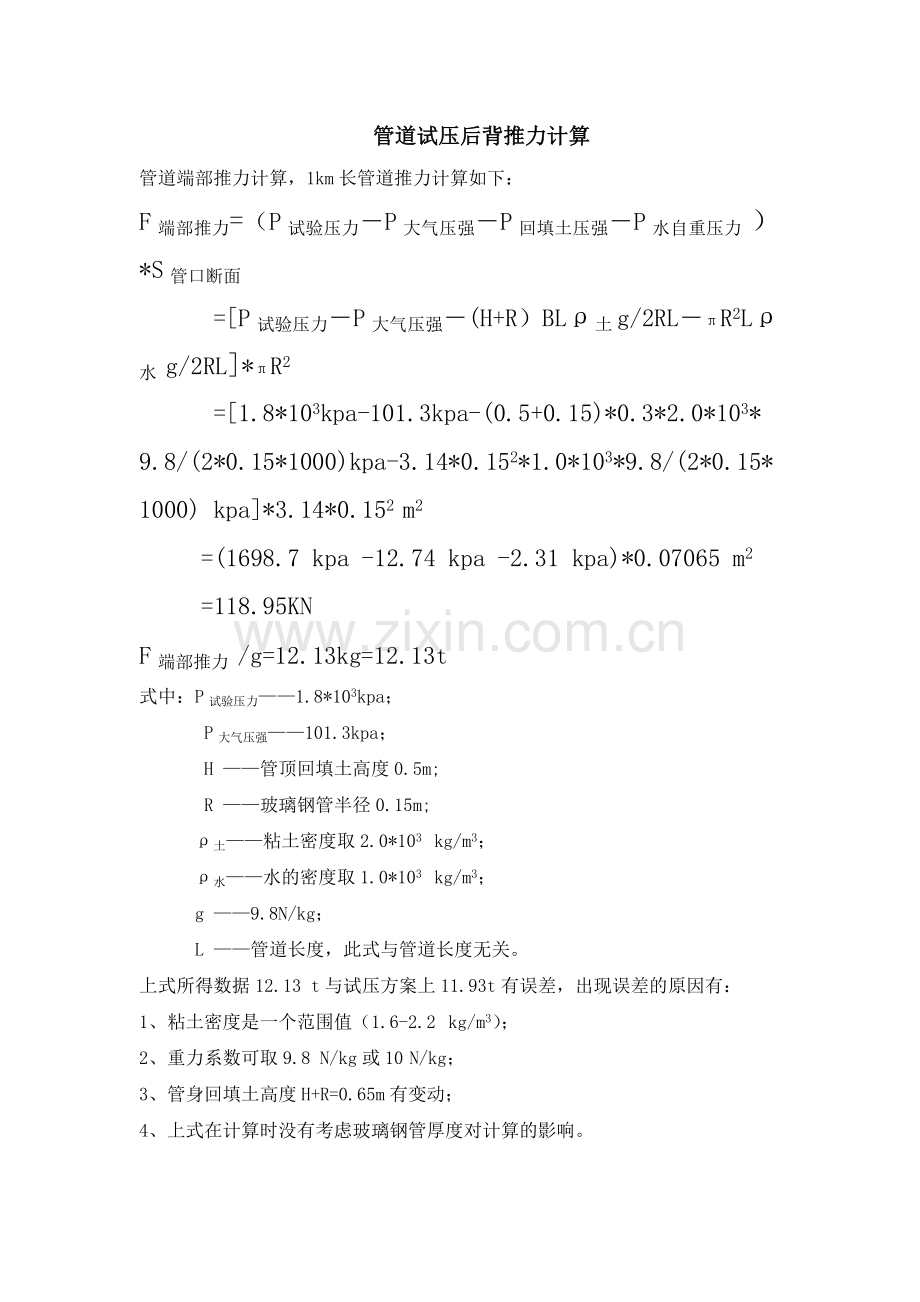

管道试压后背推力计算
管道端部推力计算，1km长管道推力计算如下：
F端部推力=（P试验压力－P大气压强－P回填土压强－P水自重压力 ）*S管口断面
=[P试验压力－P大气压强－(H+R）BLρ土g/2RL－πR2Lρ水 g/2RL]*πR2
=[1.8*103kpa-101.3kpa-(0.5+0.15)*0.3*2.0*103* 9.8/(2*0.15*1000)kpa-3.14*0.152*1.0*103*9.8/(2*0.15*1000) kpa]*3.14*0.152 m2
=(1698.7 kpa -12.74 kpa -2.31 kpa)*0.07065 m2
=118.95KN
F端部推力 /g=12.13kg=12.13t
式中：P试验压力——1.8*103kpa；
P大气压强——101.3kpa；
H ——管顶回填土高度0.5m;
R ——玻璃钢管半径0.15m;
ρ土——粘土密度取2.0*103 kg/m3；
ρ水——水的密度取1.0*103 kg/m3；
g ——9.8N/kg；
L ——管道长度，此式与管道长度无关。
上式所得数据12.13 t与试压方案上11.93t有误差，出现误差的原因有：
1、粘土密度是一个范围值（1.6-2.2 kg/m3）；
2、重力系数可取9.8 N/kg或10 N/kg；
3、管身回填土高度H+R=0.65m有变动；
4、上式在计算时没有考虑玻璃钢管厚度对计算的影响。
