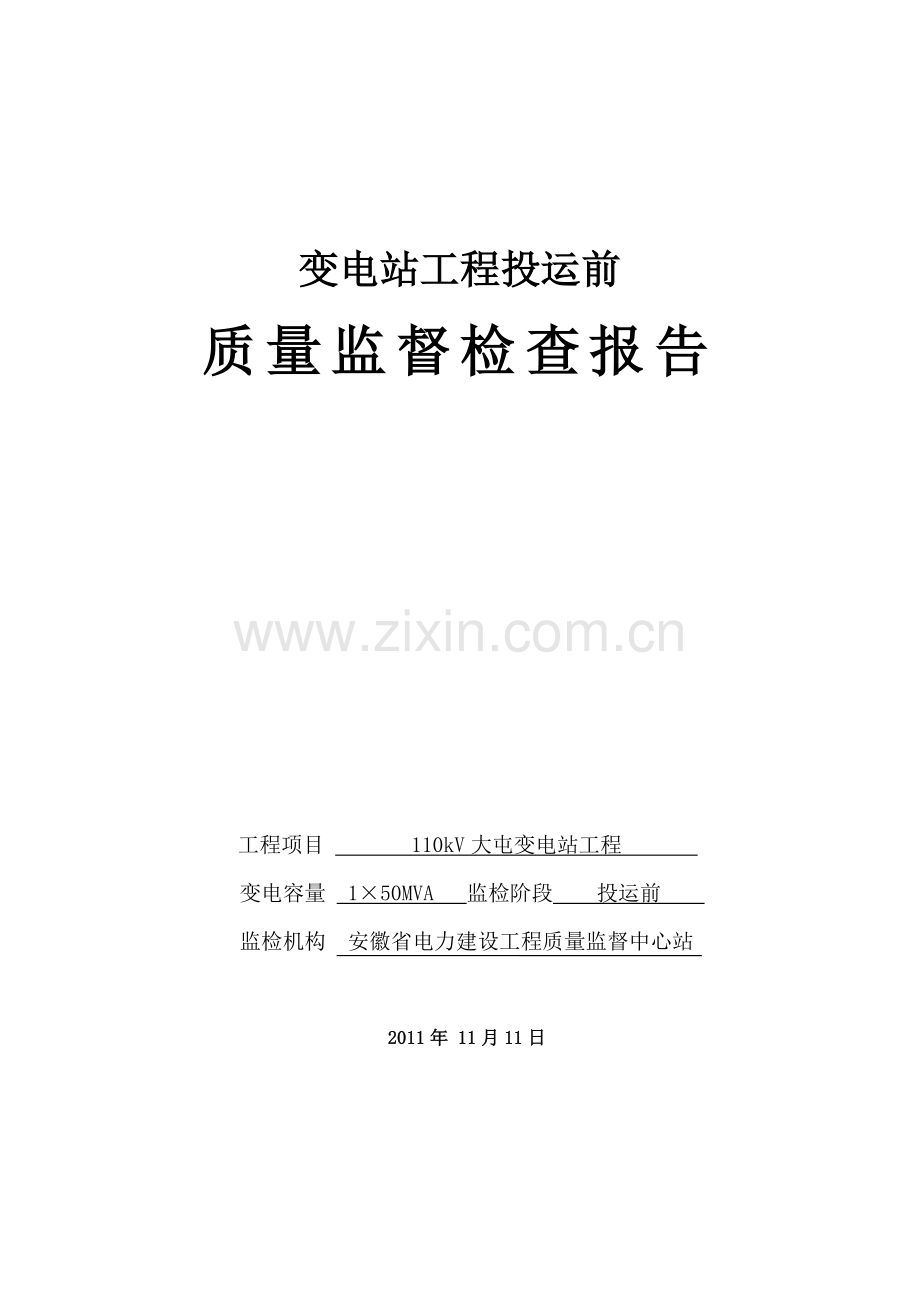

变电站工程投运前
质量监督检查报告

工程项目 110kV大屯变电站工程
变电容量 1×50MVA 监检阶段 投运前
监检机构 安徽省电力建设工程质量监督中心站

2011年 11月11日

一、监检简况：
工程项目
110千伏大屯变电站工程
监检阶段
投运前
监检时间
2011年11月10日～11日
监检依据
《变电站工程投运前电气安装调试质量监督检查典型大纲》所规定的内容和要求，《输变电工程建设标准强制性条文实施管理规程》、《国家电网公司输变电工程质量通病防治工作要求及技术措施》。
监检范围
站区内建筑、装饰，电气一次设备、母线、屏、柜、电缆敷设、接线、防火封堵、接地等
监检组织及程序
在工程质监站预检基础上，我中心站组织了2名专业人员组成监督检查组，在工程建设各单位配合下，采取听取汇报、查阅资料、现场查看等方式进行监督检查。
二、工程概况：
本期规模
新建1台50MVA变压器， 110 kV出线2回，35 kV出线5回，10 kV出线4回，2组8兆乏并联补偿电容器。
项目法人
安徽省电力公司
建设单位
宿州供电公司
设计单位
安徽华电工程咨询设计有限公司
监理单位
安徽电力工程监理有限公司宿州监理站
施工单位
安徽电力建设第二工程公司
运行单位
宿州供电公司
开工日期
2011年2月26日
完工日期
2011年10月4日
三、综合评价：
质量体系及实施检查
监检组按“质量监督大纲”规定的内容和要求，对各相关责任主体的质量行为、强制性条文执行和质量通病防治情况，工程实体质量及技术文件资料进行了重点检查和抽查，各相关责任单位做了认真的准备、并给予积极配合。
宿州供电公司在工程建设伊始，设立了业主项目部及工程建设领导小组，业主项目部组织机构健全，人员落实到位。参与工程的全过程管理，并按规定组织了施工图会检，在工程建设管理上，严把质量关，对外组织协调及时、有力、到位，为工程建设顺利实施创造了良好的条件。
安徽华电工程咨询设计有限公司制定了设计质量目标和质量控制措施，确保向业主提供满意的服务。图纸交付基本能保证现场连续施工的需要。认真做好设计交底、施工图会检及现场工代服务，保证设计意图的实现。
安徽电力工程监理有限公司宿州监理站监理项目部认真履行监理合同，监理项目部组织机构设置及专业人员配置满足监理工作的需要。编制了监理规划、监理实施细则。按“四控制，二管理，一协调”的原则实施监理，采取事前、事中、事后控制相结合的监理方法，加强过程质量控制，认真执行质量验收制度，有效地保证了工程质量。在正式质监前对已完单位工程进行了监理初检，并出具了监理初检报告。
安徽电力建设第二工程公司施工项目部严格执行施工合同，项目部组织机构完整、质量目标明确、质量管理制度健全、质量保证体系运转有效。各专职管理人员上岗证件齐全，在工程施工过程中，严格执行质量过程控制，使工程质量始终处于受控状态。调试资质证书与调试项目相符，试验项目齐全，资料完整。
宿州供电公司的生产运行部门编制了详细的工程验收方案，并完成了工程验收工作。生产运行人员已培训合格，持证上岗。有关制度、系统图表已完备。投入的设备已有调度命名和编号。运行规程、典票等已编制完成。
启委会已成立，现场启动领导小组及相关专业组已组建，系统调试方案已编制完成，待启动会审批。
宿州电力建设工程质量监督站按《大纲》要求组织各责任主体完成了阶段工程质量预监检，并按计划及时申报正式质监，为正式质监的顺利进行创造了条件。
在建设、设计、监理、施工、调试等单位的共同协作配合下，工程进展顺利，工程质量始终处于受控状态。

主要技术资料核查
1、 施工图会检会议纪要齐全；
2、 单位工程开工报告、施工组织措施计划、作业指导书等审批手续齐全；
3、 质量验评项目划分表审批手续齐全，且与工程项目相符合；
4、 监理项目部签发的各类通知单符合规定程序，并且能做到闭环处理；
5、 电气试验项目、试验报告和继电保护调试记录较齐全，试验结果达到标准要求。
6、 建筑、安装工程的分项工程质量验评资料齐全，签字手续完备。截止目前，建筑工程共完成四级验收：分项工程215项，分部工程64项，全部合格，单位工程11个，评为优良；电气安装工程共完成：分项工程149项，分部工程40项，全部合格，单位工程10个，除送电后可评价项目外，其余均评为优良。

“强条”执行情况
监检组重点抽查了《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248-2008）的执行情况，重点检查了《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)3.1.1、3.3.12、3.4.2条及《电气装置安装工程电气设备交接试验标准》（GB50150-2006）13.0.1条的执行情况，检查情况如下：
建设单位：已编制了执行“强条”管理制度，并对施工单位的《施工强制性条文执行计划》审批，但未出具投运前“强条”执行的检查报告。
设计单位：未见《设计强制性条文执行计划》和《输变电工程设计强制性条文执行检查表》。且未出具投运前“强条”执行的检查报告。
施工单位：已编制《施工强制性条文执行计划》并已报监理审核，建设单位审批，并据实填写了《输变电工程施工强制性条文执行记录表》并已报监理单位审核。编制了投运前“强条”执行的检查报告。
监理单位：已编制了《输变电工程执行强制性条文制度》，并据实填写了《输变电工程施工强制性条文执行检查表》。但未出具《输变电工程“强条”执行汇总表》、投运前“强条”执行的检查报告。
重点抽查了《电气装置安装工程高压电器施工及验收规范》（GBJ147-1990）“4.4.1”条和《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-1990）“2.10.2”条的执行情况，检查结果符合要求。

“质量通病防治”核查情况
依据《国家电网公司输变电工程质量通病防治工作要求及技术措施》的有关要求，监检组对工程质量通病防治情况进行了检查，检查情况如下：
建设单位：在施工图编制前下达了《工程质量通病防治任务书》。
设计单位：已编制了《工程质量通病防治设计措施》。
施工单位：已编制了《工程质量通病防治措施》和《工程质量通病防治工作总结》。
监理单位：编制了《工程质量通病防治控制措施》和《工程质量通病防治工作评估报告》。
检查了变电站工程实体的电气一次设备安装调试、屏柜安装、电缆敷设与防火封堵和接地装置安装的“质量通病防治”，检查情况良好，克服了质量通病。

工程重点抽查
1. 建筑物、围墙观感质量良好。
2. 门窗安装工艺规范，开启灵活。灯具安装整齐、牢固，插座、照明开关安装规范统一。
3. 电缆沟盖板平整、整齐统一。
4. 道路表面平整，混凝土浇筑密实。
5. 设备外露基础砼浇筑表面平整，内实外光，工艺美观。
6. 主变本体、冷却装置及所有附件完好且无渗漏油。鹅卵石充填合格。
7. 一次设备安装工艺规范，SF6断路器气体压力正常，无泄漏，密度继电器的报警、闭锁定值、微水符合规定。隔离开关和接地刀闸动作灵活、可靠。35kV、10kV手车式配电柜“五防”功能齐全、有效。无功补偿装置安装工艺规范。
8. 软母线及设备引下线弧度一致。
9. 二次屏柜安装整齐，二次接线工艺美观。电缆敷设整齐，电缆号牌字迹清晰且系挂整齐，电缆防火封堵严密。
10. 蓄电池组、直流系统安装工艺规范，能正常投运。
11. 空调、通风系统能正常投运。
12. 接地网接地电阻合格。
四、投运前必须整改项目：
1. 灭火器材、生产安全工器具须按要求布置到位，消防系统应经建设单位验收后报地方消防部门。
2. 光缆接续盒未接地。
3. 施工单位采购的电气安装工程材料未报审。
4. 监理单位应提供《输变电工程“强条”执行汇总表》。
5. 建设、设计、监理单位应提供投运前强制性条文执行的检查报告。
五、改进建议及意见：
1. 站内绿化工作应尽早完成。
2. 竣工资料按档案管理和达标的要求及时归档。
六、结论：
通过监督检查，监检组认为：
110kV大屯变电站工程各参建单位质量目标明确，质量保证体系健全、质量管理制度完善，工程质量处于受控状态。
本次启动投运范围内的变电站建筑、安装和调试工作已基本完成并经过验收，生产准备工作基本就绪。满足《变电站工程投运前电气安装调试质量监督检查典型大纲》的要求。
在完成投运前必须整改的项目后，由建设单位组织实施，监理单位检查验收，经工程质监站确认并书面报省电力建设工程质量监督中心站备案。110kV大屯变电站工程即具备投运条件。
希望各参建单位严格按规程、规范和经启动领导小组批准的系统调试方案的要求，认真进行技术交底，统一指挥、精心组织，精心操作，确保110kV大屯变电站投运成功。

监检负责人： 日期：

七、监检组成员名单：
序号
姓 名
单 位
职 称
专 业
签 名
1
乔建潮
安徽省电力建设工程质量监督中心站
工程师
电 气

2
姜越詝
安徽省电力建设工程质量监督中心站
技术员
电 气
