构件质量检测鉴定主要方法.doc

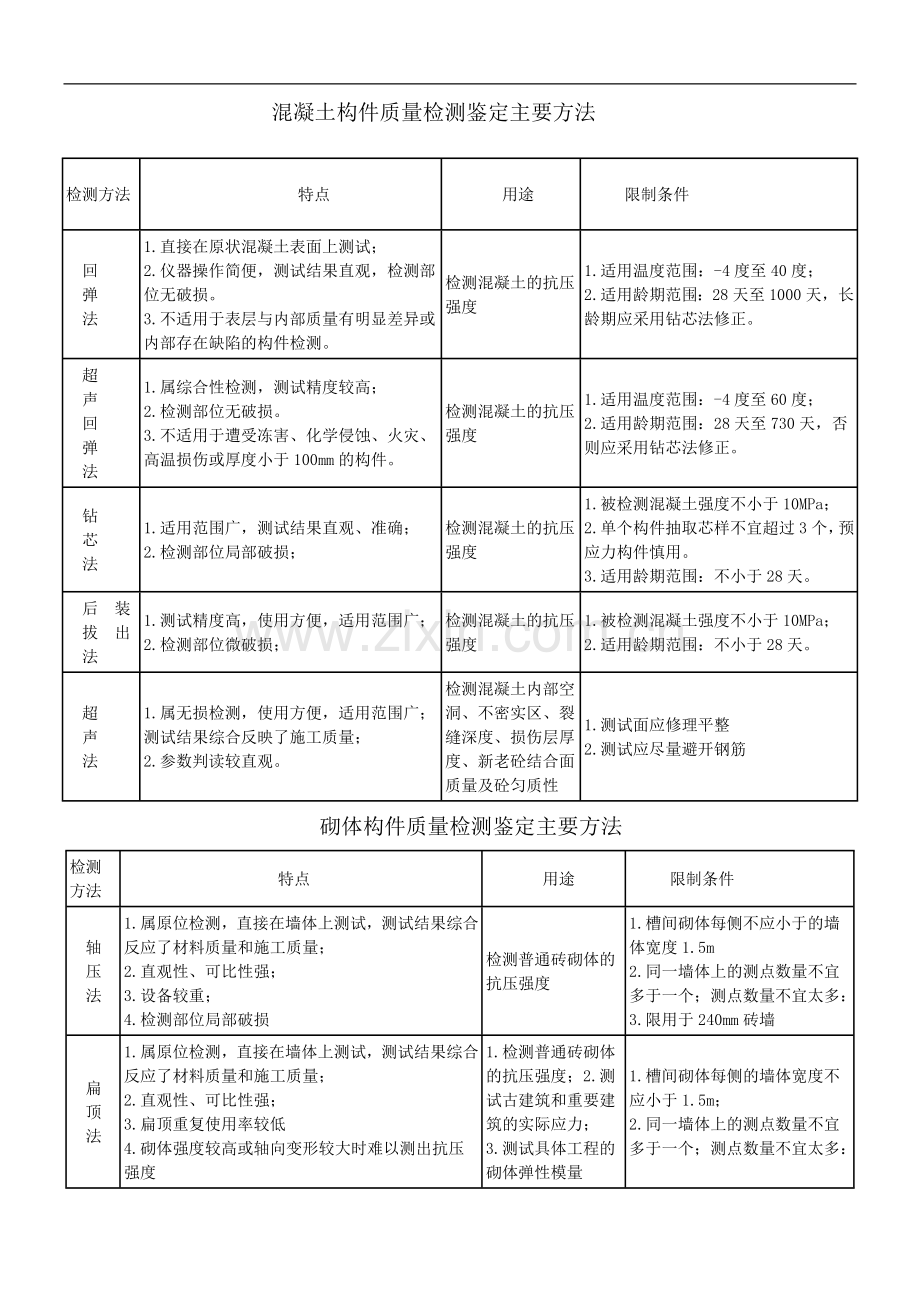

混凝土构件质量检测鉴定主要方法
检测方法
          特点
    用途
   限制条件
 回
 弹
 法
1.直接在原状混凝土表面上测试；
2.仪器操作简便，测试结果直观，检测部位无破损。
3.不适用于表层与内部质量有明显差异或内部存在缺陷的构件检测。
检测混凝土的抗压强度
1.适用温度范围：-4度至40度；
2.适用龄期范围：28天至1000天，长龄期应采用钻芯法修正。
 超
 声
 回
 弹
 法
1.属综合性检测，测试精度较高；
2.检测部位无破损。
3.不适用于遭受冻害、化学侵蚀、火灾、高温损伤或厚度小于100mm的构件。
检测混凝土的抗压强度
1.适用温度范围：-4度至60度；
2.适用龄期范围：28天至730天，否则应采用钻芯法修正。
 钻
 芯
 法
1.适用范围广，测试结果直观、准确；
2.检测部位局部破损；
检测混凝土的抗压强度
1.被检测混凝土强度不小于10MPa；
2.单个构件抽取芯样不宜超过3个，预应力构件慎用。
3.适用龄期范围：不小于28天。
 后 装
 拔 出
 法
1.测试精度高，使用方便，适用范围广；
2.检测部位微破损；
检测混凝土的抗压强度
1.被检测混凝土强度不小于10MPa；
2.适用龄期范围：不小于28天。
 超
 声
 法
1.属无损检测，使用方便，适用范围广；测试结果综合反映了施工质量；
2.参数判读较直观。
检测混凝土内部空洞、不密实区、裂缝深度、损伤层厚度、新老砼结合面质量及砼匀质性
1.测试面应修理平整
2.测试应尽量避开钢筋
 砌体构件质量检测鉴定主要方法
检测
方法
          特点
    用途
   限制条件
 轴
 压
 法
1.属原位检测，直接在墙体上测试，测试结果综合反应了材料质量和施工质量；
2.直观性、可比性强；
3.设备较重；
4.检测部位局部破损
检测普通砖砌体的抗压强度
1.槽间砌体每侧不应小于的墙体宽度1.5m
2.同一墙体上的测点数量不宜多于一个；测点数量不宜太多：
3.限用于240mm砖墙
 扁
 顶
 法
1.属原位检测，直接在墙体上测试，测试结果综合反应了材料质量和施工质量；
2.直观性、可比性强；
3.扁顶重复使用率较低
4.砌体强度较高或轴向变形较大时难以测出抗压强度
5设备较轻
6.检测部位局部破损
1.检测普通砖砌体的抗压强度；2.测试古建筑和重要建筑的实际应力；
3.测试具体工程的砌体弹性模量
1.槽间砌体每侧的墙体宽度不应小于1.5m；
2.同一墙体上的测点数量不宜多于一个；测点数量不宜太多：
 原
 位
 单
 剪
 法
1.属原位检测，直接在墙体上测试，测试结果综合反应了砂浆质量和施工质量；
2.直观性强；
3.检测部位局部破损；
检测各种砌体的抗剪强度
1.测点选在窗下墙部位且承受反作用力的墙体应有足够强度；
2.测点数量不宜太多
 原
 位
 双
 剪
 法
1.属原位检测，直接在墙体上测试，测试结果综合反应了砂浆质量和施工质量；
2.直观性较强；
3.设备较轻便；
4.检测部位局部破损；
检测烧结普通砌体的抗剪强度，其它墙体应经试验确定有关换算系数
当砂浆强度低于5MPa时，误差较大
 推
 出
 法
1.属原位检测，直接在墙体上测试，测试结果综合反应了砂浆质量和施工质量；
2.设备较轻便；
3.检测部位局部破损
检测普通砖砌体的砂浆强度
当水平灰缝的砂浆饱满强度65%时，不宜选用
 筒
 压
 法
1.属取样检测；
2.仅需利用一般混凝土试验室的常用设备；
3.取样部位局部损伤；
检测烧结普通砖墙体中的砂浆强度
测点数量不宜太多
 砂
 浆
 片
 剪
 切
 法
1.属取样检测；
2.专用的砂浆测强仪和其标定仪，较为轻便；
3.试验工作较简便；
4.取样部位局部损伤
检测烧结普通砖墙体中的砂浆强度

 回
 弹
 法
1.属原位无损检测，测区选择不受限制；
2.回弹仪有定型产品性能较稳定操作简便；
3.检测部位的装修面层仅局部损伤；
1.检测烧结普通砖墙体中的砂浆度；
2.适宜于砂浆强度均质性普查；
砂浆强度不应小于2MPa

点荷法
1.属取样检测；
2.试验工作较简便；
3.取样部位局部损伤；
检测烧结普通砖墙体中的砂浆强度
砂浆强度不应小于2MPa
射钉法
1.属原位无损检测，测区选择不受限制
2.射钉枪、子弹射钉有配套定型产品，设备比较轻便；3.墙体装修面层仅局部损伤
烧结普通砖和多空砖砌体中，砂浆强度均质性普查
1.定量推定砂浆强度，宜与其它检测方法配合使用；
2.砂浆强度不应小于2MPa；
3.检测前，需要用标准靶检校
