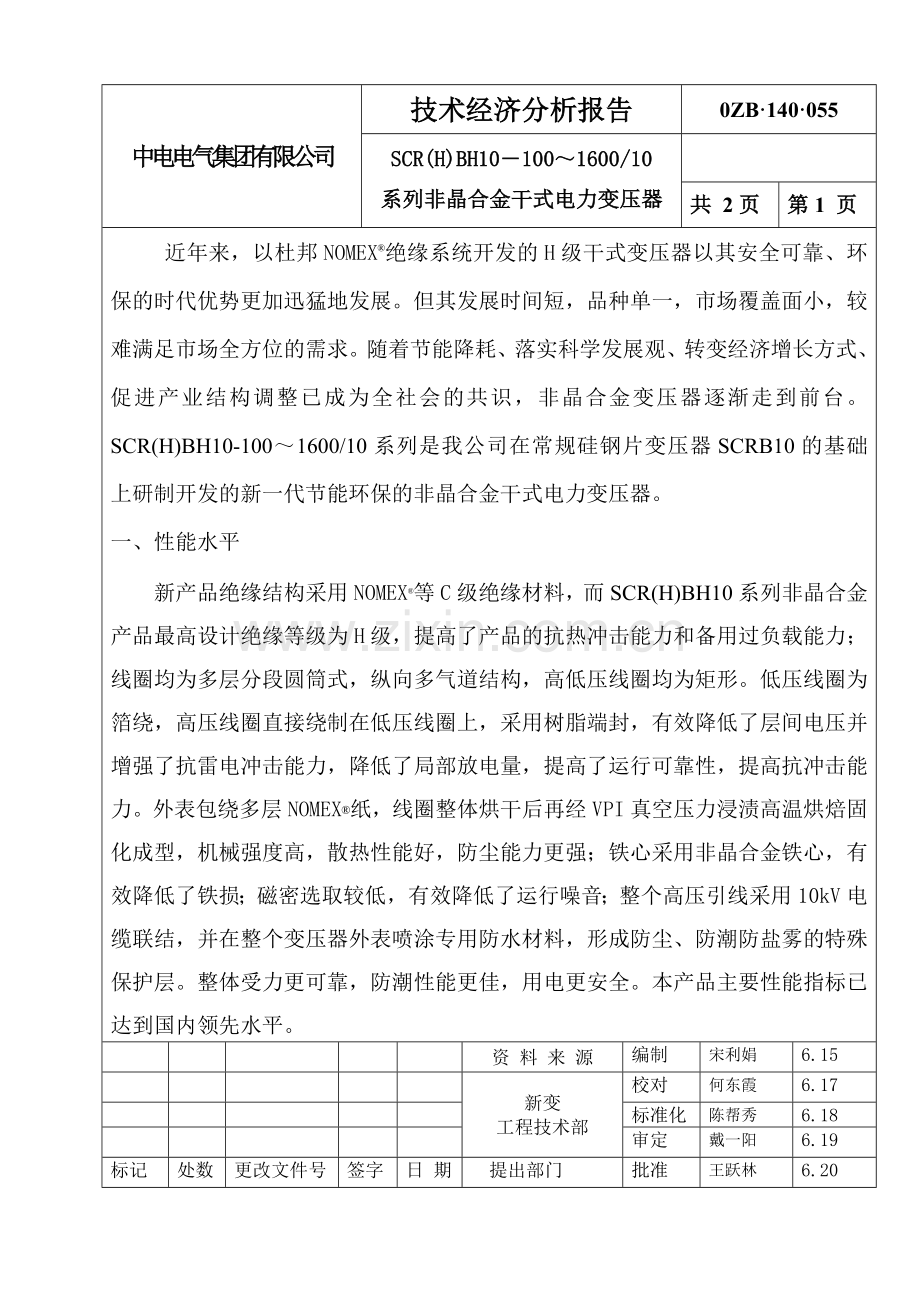

系列非晶合金干式电力变压器技术经济分析报告.doc

中电电气集团有限公司技术经济分析报告0ZB140055SCR(H)BH101001600/10系列非晶合金干式电力变压器 共 2页 第1 页 近年来，以杜邦NOMEX绝缘系统开发的H级干式变压器以其安全可靠、环保的时代优势更加迅猛地发展。但其发展时间短，品种单一，市场覆盖面小，较难满足市场全方位的需求。随着节能降耗、落实科学发展观、转变经济增长方式、促进产业结构调整已成为全社会的共识，非晶合金变压器逐渐走到前台。SCR(H)BH10-1001600/10系列是我公司在常规硅钢片变压器SCRB10的基础上研制开发的新一代节能环保的非晶合金干式电力变压器。一、性能水平新产品绝缘结构采用NOMEX等C级绝缘材料，而SCR(H)BH10系列非晶合金产品最高设计绝缘等级为H级，提高了产品的抗热冲击能力和备用过负载能力；线圈均为多层分段圆筒式，纵向多气道结构，高低压线圈均为矩形。低压线圈为箔绕，高压线圈直接绕制在低压线圈上，采用树脂端封，有效降低了层间电压并增强了抗雷电冲击能力，降低了局部放电量，提高了运行可靠性，提高抗冲击能力。外表包绕多层NOMEX纸，线圈整体烘干后再经VPI真空压力浸渍高温烘焙固化成型，机械强度高，散热性能好，防尘能力更强；铁心采用非晶合金铁心，有效降低了铁损；磁密选取较低，有效降低了运行噪音；整个高压引线采用10kV电缆联结，并在整个变压器外表喷涂专用防水材料，形成防尘、防潮防盐雾的特殊保护层。整体受力更可靠，防潮性能更佳，用电更安全。本产品主要性能指标已达到国内领先水平。资 料 来 源编制宋利娟6.15新变工程技术部校对何东霞6.17标准化陈帮秀6.18审定戴一阳6.19标记处数更改文件号签字日 期提出部门批准王跃林6.20技术经济分析报告0ZB140055共 2页 第 2 页 二、效益评价：以SCR(H)BH10-800/10产品为例，与国内生产的同容量同电压等级硅钢片产品相比，空载损耗低了1.09kW，负载损耗低3.86kW,如按年运行8760小时，负载率按80%，电费为0.65元/千瓦时计算：每年节约用电为：（1.09+0.823.86）8760=31189kwh每年节约电费为：311890.65=20272元如果变压器运行使用寿命为20年，那么用户可节省电费近40.5万元。三、市场前景SCR(H)BH10型系列非晶合金干式电力变压器特别具有低损耗、防潮、防尘、防污等特点，所以适用于干式电力变压器使用的一切场合。SCR(H)BH10型系列非晶合金干式电力变压器的制造设备、模具投入少，并且产品的性能十分优良且易于保证，因此它一方面受到制造厂家的青睐，另一方面也给用户一个更多的选择， 它的推广使用必将带来较大的经济效益和巨大的社会效益。标记处数更改文件号签字日 期
