机械设备安装工程.doc

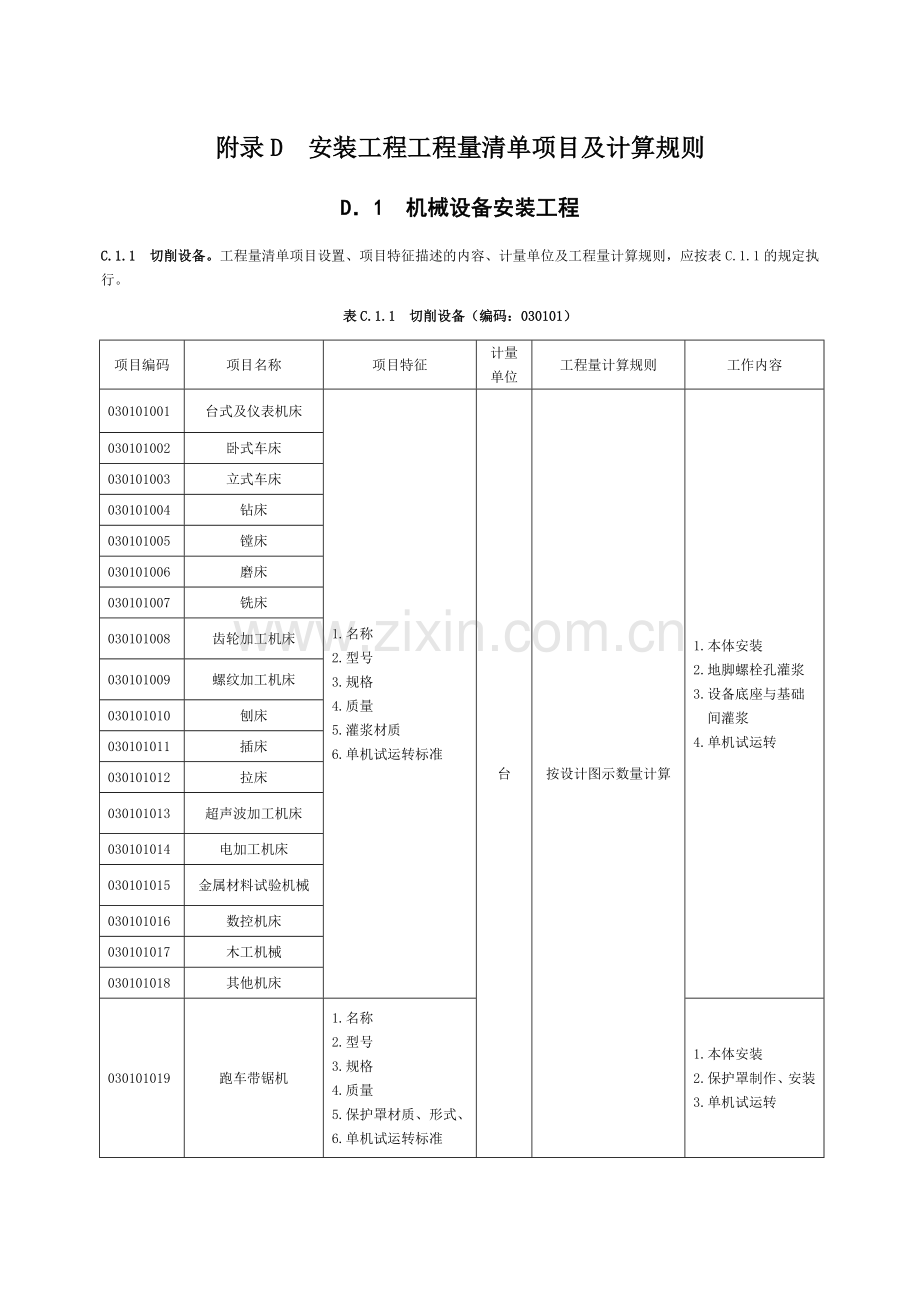

附录D 安装工程工程量清单项目及计算规则
D．1 机械设备安装工程
C.1.1 切削设备。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.1的规定执行。
表C.1.1 切削设备（编码：030101）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030101001
台式及仪表机床
1.名称
2.型号
3.规格
4.质量
5.灌浆材质
6.单机试运转标准
台
按设计图示数量计算
1.本体安装
2.地脚螺栓孔灌浆
3.设备底座与基础间灌浆
4.单机试运转
030101002
卧式车床
030101003
立式车床
030101004
钻床
030101005
镗床
030101006
磨床
030101007
铣床
030101008
齿轮加工机床
030101009
螺纹加工机床
030101010
刨床
030101011
插床
030101012
拉床
030101013
超声波加工机床
030101014
电加工机床
030101015
金属材料试验机械
030101016
数控机床
030101017
木工机械
030101018
其他机床
030101019
跑车带锯机
1.名称
2.型号
3.规格
4.质量
5.保护罩材质、形式、
6.单机试运转标准
1.本体安装
2.保护罩制作、安装
3.单机试运转
C.1.2 锻压设备。工程量清单项目设置、项目特征描述的内容、计量单-位及工程量计算规则，应按表C.1.2的规定执行。
表C.1.2 锻压设备（编码：030102）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030102001
机械压力机
1.名称
2.型号
3.规格
4.质量
5.灌浆材质
6.单机试运转标准
台
按设计图示数量计算
1.本体安装
2.地脚螺栓孔灌浆
3.设备底座与基础间灌浆
4.单机试运转
030102002
液压机
1.本体安装
2.地脚螺栓孔灌浆
3.设备底座与基础间灌浆
4.管道支架安装、补刷漆
5.单机试运转
030102003
自动锻压机
1.本体安装
2.地脚螺栓孔灌浆
3.设备底座与基础间灌浆
4.单机试运转
030102004
锻锤
030102005
剪切机
030102006
弯曲校正机
030102007
锻造水压机
1.名称
2.型号
3.质量
4.公称压力
5.灌浆材质
6.单机试运转标准
1.本体安装
2.地脚螺栓孔灌浆
3.设备底座与基础间灌浆
4.管道支架安装、补刷漆
5.单机试运转
C.1.3 铸造设备。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.3的规定执行。
表C.1.3 铸造设备（编码：030103）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030103001
砂处理设备
1.名称
2.型号
3.规格
4.质量
5.附属设备型号、规格
6.灌浆材质
7.单机试运转标准
台
按设计图示数量计算
1.本体安装
2.地脚螺栓孔灌浆
3.设备底座与基础间灌浆
4.管道支架安装、补刷漆
5.单机试运转
030103002
造型设备
030103003
造芯设备
030103004
落砂设备
030103005
清理设备
030103006
金属型铸造设备
030103007
材料准备设备
030103008
抛丸清理室
室
按设计图示数量计算

1.抛丸清理室机械设备安装
2.抛丸清理室地轨安装
3.金属结构件和车档制作、安装
4.除尘机及除尘器与风机间的风管安装
5.单机试运转
030103009
铸铁平台
t
按设计图示尺寸以质量计算
方型（梁式）铸铁平台安装
注：抛丸清理室设备质量应包括抛丸机、回转台、斗式提升机、螺旋输送机、电动小车等设备以及框架、平台、梯子、栏杆、漏斗、漏管等金属结构件的总质量。
C.1.4 起重设备。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.4的规定执行。
表C.1.4 起重设备（编码：030104）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030104001
桥式起重机
1.名称
2.型号
3.质量
4.起重质量
5.配线材质、规格、敷设方式
6．单机试运转标准
台
按设计图示数量计算
1.本体组装
2.电气安装
3.单机试运转
030104002
吊钩门式起重机
030104003
梁式起重机
030104004
电动壁行悬挂式起重机
030104005
旋臂壁式起重机
030104006
悬臂立柱式起重机
030104007
电动葫芦
030104008
单轨小车

C.1.5 起重机轨道。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.5的规定执行。
表C.1.5 起重机轨道（编码：030105）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030105001
起重机轨道
1.安装部位
2.固定方式
3.纵横向孔距
4.型号
5.规格
6.车挡材质
m
按设计图示尺寸，以单根轨道长度计算
1.轨道安装
2.车挡制作、安装

C.1.6 输送设备。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.6的规定执行。
表C.1.6 输送设备（编码：030106）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030106001
斗式提升机
1.名称
2.型号
3.提升高度、质量
4.单机试运转标准
台
按设计图示数量计算
1.本体安装
2.鹤管制作、安装
3.单机试运转
表C.1.6 （续）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030106002
刮板输送机
1.名称
2.型号
3.输送机槽 宽
4.输送机长 度
5.驱动装置组数
6.单机试运转标准
组
按设计图示数量计算
1.本体安装
2.鹤管制作、安装
3.单机试运转
030106003
板（裙）式输送机
1.名称
2.型号
3.链板宽度
4.链轮中心
距
5.单机试运转标准
台
030106004
悬挂输送机
1.名称
2.型号
3.质量
4.链条类型
5.节距
6.单机试运转标准
030106005
固定式胶带输送机
1.名称
2.型号
3.输送长度
4.输送机胶
带宽度
5.单机试运转标准
030106006
螺旋输送机
1.名称
2.型号
3.规格
4.单机试运转标准
030106007
卸矿车
1.名称
2.型号
3.质量
4.设备宽度
5.单机试运转标准
1.本体安装
2.单机试运转
030106008
皮带秤
C.1.7 电梯。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.7的规定执行。
表C.1.7 电梯（编码：030107）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030107001
交流电梯
1.名称
2.型号
3.用途
4.层数
5.站数
6.提升高度、速度
7．配线材质、规格、敷设方式
8．运转调试标准
部
按设计图示数量计算
1.本体安装
2.电梯电气安装
3.辅助项目安装
4.单机试运转及调试
030107002
直流电梯
030107003
小型杂货电梯
030107004
观光梯
030107005
自动扶梯
1.名称
2.型号
3.层高
4.扶手中心距
5.运行速度
6．配线材质、规格、敷设方式
7．运转调试标准
台
1.安装
2.电气安装
3.单机试运转及调试
030107006
自动步行道
1.名称
2.型号
3.前后轮距
4.运行速度
5．配线材质、规格、敷设方式
6．运转调试标准
部
1.本体安装
2.步行道电气安装
3.单机试运转及调试

C.1.8 风机。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.8的规定执行。
表C.1.8 风机（编码：030108）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030108001
离心式通风机
1.名称
2.型号
3.规格
4.质量
5.材质
6.灌浆材质
7.单机试运转标准
台
1.按设计图示数量计算
1.本体安装
2.拆装检查
3.二次灌浆
4.单机试运转
030108002
离心式引风机
表C.1.8 （续）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030108003
轴流通风机
1.名称
2.型号
3.规格
4.质量
5.材质
6.灌浆材质
7.单机试运转标准
台
1.按设计图示数量计算
1.本体安装
2.拆装检查
3.二次灌浆
4.单机试运转
030108004
回转式鼓风机
030108005
离心式鼓风机
注：直联式风机的质量包括本体及电机、底座的总质量

C.1.9 泵。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.9的规定执行。
表C.1.9 泵（编码：030109）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030109001
离心式泵
1.名称
2.型号
3.规格
4.质量
5.材质
6.灌浆材质
7.单机试运转标准
台
按设计图示数量计算
1.本体安装
2.泵拆装检查
3.电动机安装
4.二次灌装
5.单机试运转
030109002
旋涡泵
按设计图示数量计算
030109003
电动往复泵
030109004
柱塞泵
030109005
蒸汽往复泵
030109006
计量泵
030109007
螺杆泵
030109008
齿轮油泵
030109009
真空泵
030109010
屏蔽泵
030109011
简易移动潜水泵
注：直联式泵的质量包括本体、电机及底座的总质量；非直联式的不包括电动机质量；深井泵的质量包括本体、电动机、底座及设备扬水管的总质量
C.1.10 压缩机。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.10的规定执行。
表C.1.10 压缩机（编码：030110）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030110001
活塞式压缩机
1.名称
2.型号
3.质量
4.结构形式
5.驱动方式
6.灌浆材质
7.单机试运转标准
台
按设计图示数量计算

1.本体安装
2.拆装检查
3.二次灌浆
4.单机试运转
030110002
回转式螺杆压缩机
030110003
离心式压缩机
注：1.设备质量包括同一底座上主机、电动机、仪表盘及附件、底座等的总质量，但立式及L型压缩机、螺杆式压宿机、离心式压缩机不包括电动机等动力机械的质量
2.活塞式D、M、H型对称平衡压缩机的质量包括主机、电动机及随主机到货的附属设备的质量，但不包括附属设备安装

C.1.11 工业炉。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.11的规定执行。
表C.1.11 工业炉（编码：030111）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030111001
电弧炼钢炉
1.名称
2.型号
3.质量
4.设备容量
5.内衬砌筑
设计要求
台
按设计图示数量计算
1.本体安装
2.内衬砌筑、烘炉
030111002
无芯工频感应电炉
030111003
电阻炉
1.名称
2.型号
3.质量
本体安装
030111004
真空炉
030111005
高频及中频感应炉
030111006
冲天炉
1.名称
2.型号
3.质量
4.熔化率
5.车挡材质
6.试压标准
1.本体安装
2.前炉安装
3.冲天炉加料机的轨道料车、卷扬装置等安装
4.轨道安装
5.车挡制作、安装
6.炉体管道的试压
表C.1.11 （续）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030111007
加热炉
1.名称
2.型号
3.质量
4.结构形式
5.内衬砌筑
设计要求
台
按设计图示数量计算
1.本体安装
2.砌筑
030111008
热处理炉
030111009
解体结构井式热处理炉
1.名称
2.型号
3.质量
4.试压标准
1.本体安装
2.设备补刷油漆
3.炉体管道安装、试压

C.1.12 煤气发生设备。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.12的规定执行。
表C.1.12 煤气发生设备（编码：030112）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030112001
煤气发生炉
1.名称
2.型号
3.质量
4.规格
5.构件材质
台
按设计图示数量计算
1.本体安装
2.容器构件制作、
安装
030112002
洗涤塔
1.名称
2.型号
3.质量
4.规格
5.灌浆材质
1.本体安装
2.二次灌浆
030112003
电气滤清器
1.名称
2.型号
3.质量
4.规格
本体安装
030112004
竖管
1.类型
2.高度
3.规格
030112005
附属设备
1.名称
2.型号
3.质量
4.规格
5.灌浆材质
1.本体安装
2.二次灌浆
C.1.13 其他机械。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.1.13的规定执行。
表C.1.13 其他机械（编码：030113）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030113001
溴化锂吸收式制冷机
1.名称
2.型号
3.质量
4.单机试运转标准
台
按设计图示数量计算
1.本体安装
2.单机试运转
030113002
制冰设备
1.名称
2.型号
3.质量
4.制冰方式
5.单机试运转标准
030113003
冷风机
1.名称
2.规格
3.质量
4.单机试运转标准
030113004
润滑油处理设备
1.名称
2.型号
3.质量
4.灌浆材质
5.单机试运转标准
1.本体安装
2.二次灌浆
3.单机试运转
030113005
膨胀机
030113006
柴油机
1.本体安装
2.二次灌浆
3.单机试运转
030113007
柴油发电机组
030113008
电动机
030113009
电动发电机组
030113010
冷凝器
1.名称
2.型号
3.结构
4.规格
1.本体安装

030113011
蒸发器
1.名称
2.型号
3.结构
4.规格
030113012
贮液器（排液桶）
1.名称
2.型号
3.质量
4.规格
030113013
分离器
1.名称
2.介质
3.规格
030113014
过滤器
表C.1.13 （续）
项目编码
项目名称
项目特征
计量单位
工程量计算规则
工作内容
030113015
中间冷却器
1.名称
2.型号
3.质量
4.规格
台
按设计图示数量计算
1.本体安装

030113016
玻璃钢冷却塔
1.名称
2.型号
3.规格
4.单机试运转标准
1.本体安装
2.单机试运转

030113017
集油器
1.名称
2.型号
3.规格
本体安装
030113018
紧急泄氨器
030113019
油视镜
支
030113020
储气罐
1.名称
2.型号
3.规格
台
030113021
乙炔发生器
030113022
水压机蓄势罐
1.名称
2.型号
3.质量

空气分离塔
1.名称
2.型号
3.规格
1.本体安装

030113024
小型制氧机附属设备
1.名称
2.型号
3.质量
030113025
自动加压供水设备
1.名称
2.型号
3.规格
套
按设计图示数量计算
1.本体安装
2.配套设备安装
C.1.14 “机械设备安装工程”适用于切削设备、锻压设备、铸造设备、起重设备、起重机轨道、输送设备、电梯、风机、泵、压缩机、工业炉设备、煤气发生设备、其他机械等的设备安装工程。
C.1.15 其他相关问题，应按下列规定处理。
1.工作内容含补漆的工序，可不进行特征描述，由投标人在投标中根据相关规范标准自行考虑报价。
2.设备的除锈、刷漆（补刷漆除外）、保温及保护层安装，应按本附录C.12相关项目编码列项。
