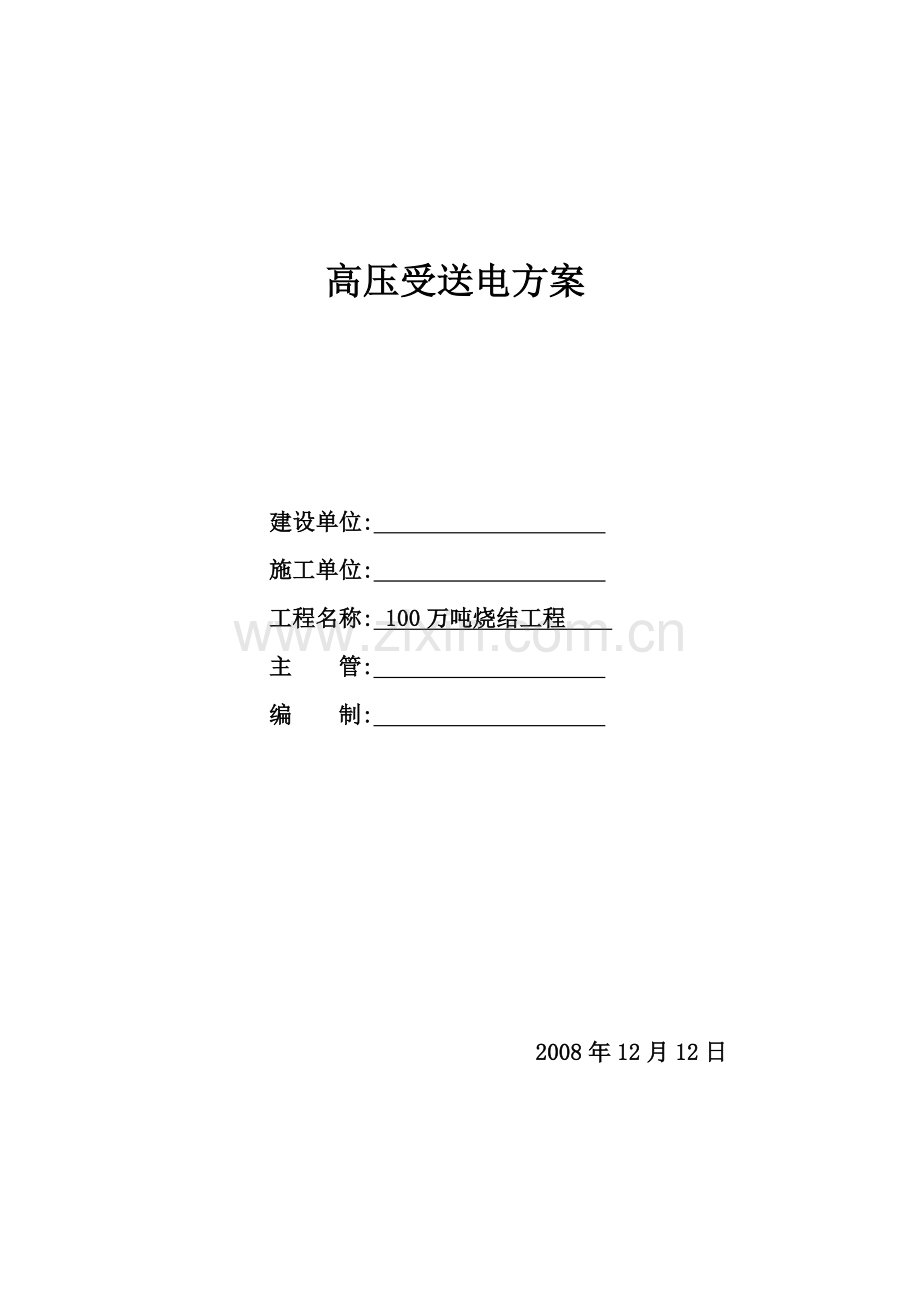

某100万吨烧结工程高压受电方案.doc

高压受送电方案

建设单位:
施工单位:
工程名称: 100万吨烧结工程
主 管:
编 制:

2008年12月12日

目 录

一、 工程概况………………………………………2
二、 执行标准及编制依据…………………………2
三、 主要方法及措施………………………………2
四、 技术及安全措施………………………………12

烧结区高压系统由电气楼高压系统、原料场1#2#变电所、筛分整笠变电所及高压风机组成。电气楼高压系统是10KV双电源两段供电，正常时为各段单独供电，在特殊情况下经过联络柜、隔离柜、母线桥由单电源向两段系统供电。其只要由两台进线柜、两台PT柜、两台站用变压器柜、联络柜、隔离柜、8台变压器馈电柜、16台高压电机柜、两台备用柜和一套直流电源系统组成。供电电源由玉钢110KV总降变电所引来，进线电缆为3×185mm2的2根。保护系统为LON-3001微机综合保护系统。设计总额定电流为1200A，分合闸及控制电源为DC220V。
二、执行的标准及依据
（１）《冶金电气设备安装工程施工及验收规范》YBJ217-89；
（２）《电气装置安装工程电气设备交接试验标准》GB50150-91;
（３）《电气装置安装工程高压电气施工及验收规范》(GBJ147—90);
三、主要方法及措施
３.１高压配电装置受电程序
１、 检查现场土建已完工；
２、 检查高压柜的标牌和柜号与图纸的单线系统图应一致；
２、检查高压柜的各项实验记录合格；
３、检查进线、出线电缆的各项实验记录合格；
４、直流电源的各项调试已正常；
５、受电现场设置安全警示牌及设置安全线；
６、设置消防器具；

７、受电申请，根据玉钢指挥部下发的《关于各二级配电室首次送电的规定》完整提供相关资料和作好相应的工作；
８、检查通讯设备完好无误，保证使用中的可靠性；
９、安排专业操作人员和防护人员，操作必须专人操作，跟上级变电所和调度联系只能是一人并统一指挥全部工作人员；
10、在全部确认事项确认完毕后，通知调度及上级变电所可以受电；
11、当受电完毕正常后，挂上“高压危险”和“禁止操作”的标示牌，；
12、受电结束通知调度及上级变电所并安排值班人员；
３.２高压配电装置的受电
3.2.1高压配电装置的受电前的准备及注意事项
在受电前必须再次认真做好以下工作：
１、 高压内的卫生清扫；
２、 检查柜内无灰尘、杂物、施工遗漏物、无受潮等；
３、 检查两段母线的相序必须一致，标示相同；
４、 检查高压柜的标牌和柜号与图纸的单线系统图应一致；
５、 检查母线无损伤，接头紧固牢靠；
６、 用2500 V及以上的兆殴表再次检查进出线电缆、高压柜母线、断路器主回路的绝缘电阻必须符合要求，母线一般为1MΩ/KV且不小于200 MΩ；
７、 检查直流电源的交流电源可靠性，直流电源工作正常可靠，电压稳定；
８、 检查信号和指示装置的显示须正确；

９、 检查高压柜的二次回路及柜内电器完好，动作正确、可靠，无松动，绝缘良好；特别是电流互感器的接线处不能开路,PT柜无短路；
１０、 检查微机保护器的整定值完全无误，保护动作正确可靠；
１１、 检查工作、保护接地良好可靠，确认临时接地线已拆除，接地开关已断开；
１２、 检查确认高压柜断路器在实验位置，机械指示在“分”位置；
１３、 检查高压柜的全部门已关并锁好；
１４、 检查进线柜的合闸电源熔断器在断开位置，并合上控制电源，各指示显示正确无误，保护器工作正常；
１５、 检查断路器抽出和推进灵活无卡阻，机械联锁正确，合上合闸电源，操作分合闸手柄，断路器动作应灵活、正确、可靠，分闸合闸各５次；
１６、 检查通讯工具完好，并试通话；
１７、 设置消防器具；
１８、 设置安全警戒线和安全示牌并派专人看守；
１９、 所有相关人员统一由一人指挥，且必须听从指挥，不得擅自做主操作；
3.2.2高压配电装置的受电
１、 在上述工作完成后，经业主、监理、施工三方确认无任何问题，签字同意受电；所有无关人员撤离现场，并挂上“高压危险”等
标示牌;
２、 报告受电指挥和调度，可以受电，并随时和上级变电所联系，相互通知情况；
３、 当上级变电所送电完并通知，高压带电显示装置显示进线已带电之后挂上“禁止操作”的标示牌，受电结束；
3.3高压配电装置的操作
3.3.1高压配电装置的操作的一般规定
１、 高压电气设备的操作人员必须确切掌握变配电系统的接线情况，重要设备的性能及操作方法、事故照明的装置情况及使用操作方法。
２、 送电前后都应按规定检查某些电气设备，测量绝缘电阻。
３、 高压电气设备的操作必须由两个进行，其中一人负责监护、操作完毕后，应有相应的指示信号并挂标示牌。
４、 操作人员不准口头约定停送电,必须严格按正常的操作程序操作。
５、 操作人员应做好安全防护措施。
６、 在雷雨或潮湿天气在外操作时，如果没有特殊装置的绝缘棒和防护措施不操作。
７、 高压设备不论是否带电，未经允许，任何人不准单独进行操作。
８、 检查和巡视高压配电系统线路时，不能在未搞清楚的情况下，攀登电气设备或搬动操作机构。
９、 如果发生异常现象，值班人员应迅速判明情况，按规程切除有关电源，切未乱拉闸，以免扩大事故范围。

3.3.2断路器及PT的操作程序
在完成所有柜内的检查后，可以向母线送电及操作PT柜，其操作程序如下：
１、 各项检查都符合要求后，确认所有断路器在断开位置；
２、 确认所有的断路器分合闸机械指示器处于“分”的位置，合闸电源和控制电源的熔断器在断开位置；
３、 合上控制电源、合闸电源，断路器不应动作，各项指示应正确，综合保护器工作正常；
４、 用断路器手柄把断路器手车摇到工作位置，工作位置指示灯应指示正确；
５、 把选择开关打到就地位置；
６、 将操作开关手柄顺时针旋转900，听到断路器合闸的响声后松开，这时红色指示灯亮，表明断路器已合闸送电，母线带电，然后挂牌；
７、 检查是否有异常，如果有须立即拉闸；
８、 停电的操作：将操作开关手柄逆时针旋转900，听到断路器跳闸的响声后松开，这时绿色指示灯亮，表明断路器已跳闸停电；然后把手车摇出到实验位置，断开合闸电源并挂牌；
９、 当Ι段、Ⅱ段母线带电正常后，须测量其电压是否正常，相序、相位是否正确；
工作步骤为：
（1）、电压互感器的各项实验均完成并合格，定相完成；

（2）、检查绝缘良好；
（3）、检查电压互感器的接线无松动，外壳完好；
（4）、合上控制电源，指示正确，保护器工作正常；
（5）、用手柄把手车摇到工作位置，工作位置指示灯亮；
（6）、观察显示电流、电压（高压）是否正确，电压互感器工作是否正常；
（7）、电压互感器工作正常后，则进行各项检测和校验，其操作步骤如：
① 用相序表在Ⅰ段电压互感器柜二次侧核对其相序应正确一致；
② 测量电压互感器的二次侧相电压A630（A640）、B630（B640）、C630（C640）对N630（N640）和线电压以及开口三角形U△的电压应在0V左右（L630〔L640〕对N630〔N640〕）的电压，相电压应在58V左右、线电压在100V左右；
③ 用万用表核对相位：首先把Ⅱ段进线柜断路器断开并把手车摇到实验位置；再把隔离车摇到工作位置，按断路器的操作程序把母联断路器合上使母线带电，合上Ⅱ段电压互感器并测量其二次侧的电压；用相序表在Ⅱ段电压互感器柜二次侧核对其相序应正确一致；把万用表打在交流250V档位，加长表线使其一根能接触Ⅰ段电压互感器柜端子，另一根能接触Ⅱ段端子；先核对A630和A640,把万用表的表笔一端接
在A630上，另一端接触在A640上，看万用表的指示应为0V；然后再分别接触B640、C640其电压显示应为100V；则说明Ⅰ段、Ⅱ段Ａ相相位一致；依次用此法核对Ⅰ段、Ⅱ段B、C相（B630与B640、C630与C640）的相位应一致。
④ 断电时先断开母联断路器，再断开Ⅰ段电源，然后断开Ⅰ段电压互感器，在断开电压互感器时应先断开二次电源的熔断器；
⑤ 然后合上Ⅱ段电源，在Ⅱ段电压互感器上测量其二次侧的电压值，应根Ⅰ段电源时相差不大；
⑥ 合上母联断路器，使Ⅰ段母线带电，再合上Ⅰ段电压互感器测量其二次侧的电压值，应跟Ⅰ段电源时相差不大；用相序表在Ⅰ段电压互感器柜二次侧核对其相序应正确一致；
⑦ 依上述程序③核对其相序、相位应正确一致；
⑧ 断开母联柜，再断开隔离柜，合上Ⅰ段电源，合上Ⅰ段电压互感器，依上述程序③核对Ⅰ段电源与Ⅱ段电源的相位、相序应正确一致；
１０、 在Ⅰ段电源与Ⅱ段电源的相位、相序校验、核对正确、一致后进行两段电源合环并列运行实验；
（1） 、并列运行的条件：上级变电所的Ⅰ段、Ⅱ段电源110V/10V主变必须满足下列条件：
a、 各台变压器的原边额定电压和副边额定电压应分别相等（即变压器的变比相等），但可允许误差在±5%以内；

b、 各台变压器的短路电压（阻抗百分比）Ud（%）应相等，允许相差±10%以内；
c、 各台变压器的接线组别应相同；
（2）、用高压定相器在母联柜核定Ⅰ段、Ⅱ段电源的相序、相位；把手车拉出到转运平台，用绝缘棒把触头绝缘活动板打开，然后用高压定相器在上下触头进行核对，其相序、相位应一致正确；操作人员必须穿戴绝缘防护品；
（3）、上述条件都符合后且两段电压互感器的显示一次电压相等即可进行合环，首先把隔离柜的手车摇到位，再把联络柜的合闸电源合上，把断路器手车摇到工作位置，然后进行合闸；合闸时应每段的应有人在监视观察，发现异常应通知操作人员立即断开联络断路器；合环完后应观察两段电压互感器柜的电压显示应一致，无其他异常情况；完后断开联络断路器和隔离柜，让其分段运行。
3.3.3变压器的试送电
在高压系统带电，各项检测校对及指示正确后可以向变压器送电进行冲击实验
１、 送电前的检查
（1） 检查变压器的各项实验均合格；
（2） 清扫变压器室内的灰尘、杂物，变压器身上的灰尘遗留物等；
（3） 检查低压进线柜的断路器处在断开位置，设置警戒线、挂牌并设专人看守；
（4） 测量高压电缆的绝缘电阻及低压母线的绝缘电阻应良好；

（5） 把分接开关扳到符合PT柜测量的电压等级位置，并测量变压器的三相绕组的直流电阻，其不平衡率相应小于4%、线应小于2%且与出厂数据相比不大于2%，测量绝缘电阻应300MΩ；
（6） 关好变压器室门并挂牌；
（7） 检查通讯工具完好，安排专业人员在变压器室门听变压器冲击时是否有异常响声；
2、变压器的冲击试验
（1）变压器的冲击合闸试验为5次，每次间隔5分钟，应无异常现象；进行冲击时中性点必须接地；每次操作必须按上述断路器的操作程序来完成；
（2） 安排专人观察每次冲击合闸时该回路的冲击电流和母线的一次电压变化情况；
（3） 每次冲击在变压器室门外的人须向操作人员汇报情况；
（4） 冲击完后进行低压相位、相序校验应正确；
① 在两台低压母线进线柜的上端用相序表核对其相序应正确；
② 在联络柜用完用表的交流500V档核对两段的相位应一致，操作跟高压相同；
（5） 冲击试验完后变压器必须空载运行24小时无任何异常才可带负载运行；
4、高压电动机的试车按施工方案试车部分实行；
四 、技术及安全措施

4.1电气操作人员须具备的技术条件
电气操作人员必须坚持实事求是的科学态度，且具备下列条件：
4.1.1熟练的技术:
1、了解常用电气材料的名称、规格、性能及用途；
2、熟悉掌握受电送电设备的名称、规格、基本结构、工作原理、操作方法、操作程序和用途并能排除一般故障；
3、熟悉掌握检测设备及仪器、仪表的基本结构、工作原理和使用方法；
4、能正确完成高压配电装置的操作以及显示仪表的设置和综合保护器的整定值的设置和监控；
5、能对检测结果进行计算、分析，并做出正确判断；
4.1.2严谨的工作作风:
现场的操作工作，多数在高电压、短工期条件下进行，没有严谨的工作作风就不能圆满完成操作任务。
1、周密的准备工作；
2、合理、整齐、安全地设置安全措施；
3、操作应有条不紊、操作正确；
5、做好详细记录测试结果；
4.2、安全措施
4.2.1操作现场应装设遮栏或围栏，悬挂“止步，高压危险！”等标示牌，并派专人看守；
4.2.2高压装置的操作不得少于两人，操作负责人应由有经验的人担任；
4.2.3因测试需要断开电气设备接头时，拆前应做好标记，恢复连接后应进行检查；
4.2.4测试仪器的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固；

4.2.5上电前后必须认真检查接线、表计量程，确保调在零位及仪表的开始状态均正确无误，在取得操作负责人许可后，方可上电，上电过程中应有专人监护；
4.2.6高压设备带电后必须安排人员值班，并记录线路、设备的电压、电流、以及运行情况；

高压受电检查确认表
序号
检 查 项 目
检查结果
检查人
备 注
1
高压室卫生

2
高压柜内灰尘、杂物

3
进线电缆绝缘

4
高压柜内母线绝缘

5
高压柜手车位置

6
高压柜接地开关状态

7
断路器状态

8
直流电源系统工作

9
高压柜二次接线情况

10
高压柜合闸、控制熔断器状态

11
高压柜各项试验资料

12
保护器的整定值

13
高压柜的各项指示

14
安全措施

15
通讯工具

16

业主意见：
监理单位意见：
施工单位意见：
