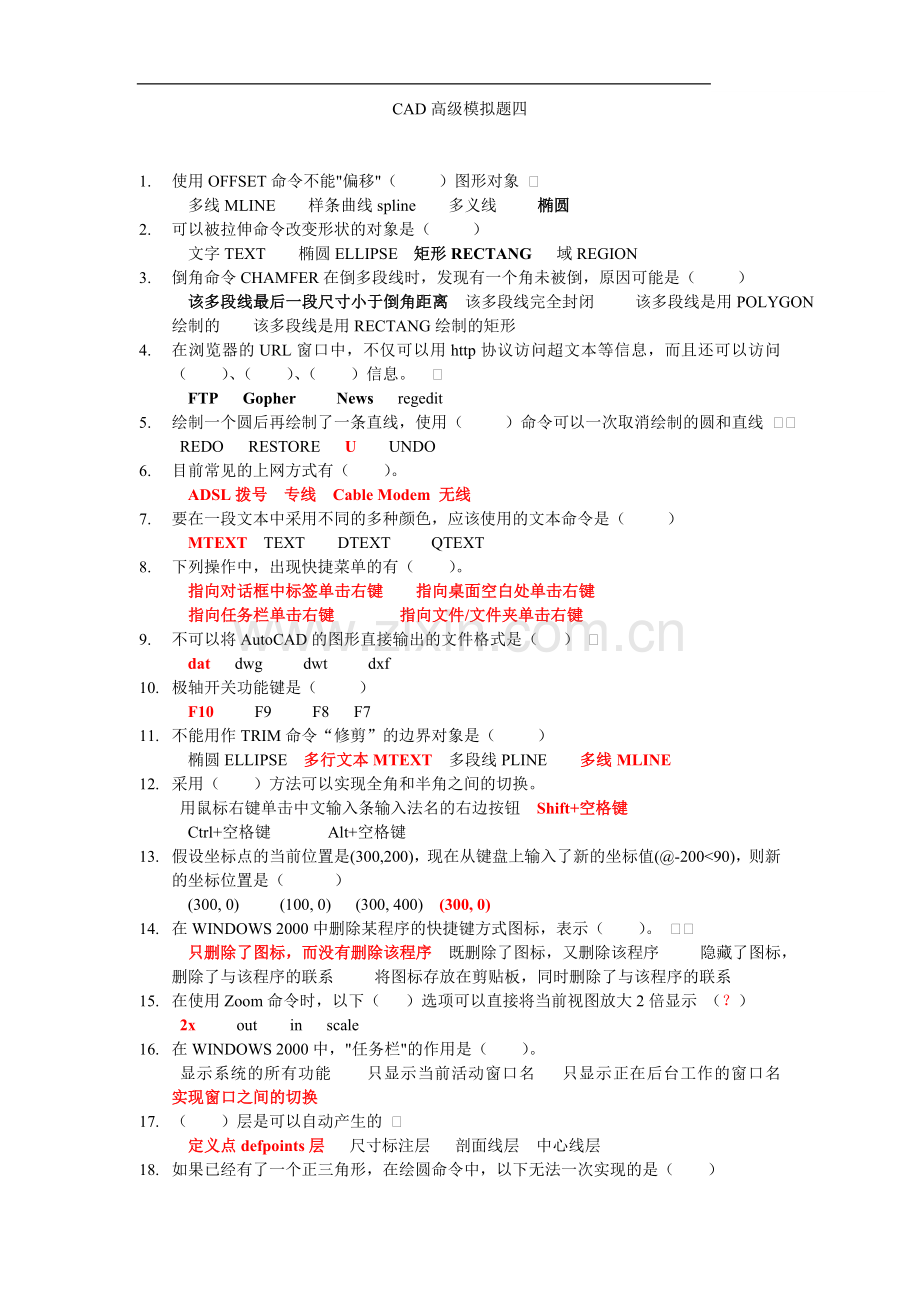

CAD高级模拟题四

1. 使用OFFSET命令不能"偏移"（ ）图形对象 
多线MLINE 样条曲线spline 多义线 椭圆
2. 可以被拉伸命令改变形状的对象是（ ）
文字TEXT 椭圆ELLIPSE 矩形RECTANG 域REGION
3. 倒角命令CHAMFER在倒多段线时，发现有一个角未被倒，原因可能是（ ）
该多段线最后一段尺寸小于倒角距离 该多段线完全封闭 该多段线是用POLYGON绘制的 该多段线是用RECTANG绘制的矩形
4. 在浏览器的URL窗口中，不仅可以用http协议访问超文本等信息，而且还可以访问（ ）、（ ）、（ ）信息。 
FTP Gopher News regedit
5. 绘制一个圆后再绘制了一条直线，使用（ ）命令可以一次取消绘制的圆和直线 
REDO RESTORE U UNDO
6. 目前常见的上网方式有（ ）。
ADSL拨号 专线 Cable Modem 无线
7. 要在一段文本中采用不同的多种颜色，应该使用的文本命令是（ ）
MTEXT TEXT DTEXT QTEXT
8. 下列操作中，出现快捷菜单的有（ ）。
指向对话框中标签单击右键 指向桌面空白处单击右键
指向任务栏单击右键 指向文件/文件夹单击右键
9. 不可以将AutoCAD的图形直接输出的文件格式是（ ） 
dat dwg dwt dxf
10. 极轴开关功能键是（ ）
F10 F9 F8 F7
11. 不能用作TRIM命令“修剪”的边界对象是（ ）
椭圆ELLIPSE 多行文本MTEXT 多段线PLINE 多线MLINE
12. 采用（ ）方法可以实现全角和半角之间的切换。
用鼠标右键单击中文输入条输入法名的右边按钮 Shift+空格键
Ctrl+空格键 Alt+空格键
13. 假设坐标点的当前位置是(300,200)，现在从键盘上输入了新的坐标值(@-200<90)，则新的坐标位置是（ ）
(300, 0) (100, 0) (300, 400) (300, 0)
14. 在WINDOWS 2000中删除某程序的快捷键方式图标，表示（ ）。 
只删除了图标，而没有删除该程序 既删除了图标，又删除该程序 隐藏了图标，删除了与该程序的联系 将图标存放在剪贴板，同时删除了与该程序的联系
15. 在使用Zoom命令时，以下（ ）选项可以直接将当前视图放大2倍显示 （？）
2x out in scale
16. 在WINDOWS 2000中，"任务栏"的作用是（ ）。
显示系统的所有功能 只显示当前活动窗口名 只显示正在后台工作的窗口名 实现窗口之间的切换
17. （ ）层是可以自动产生的 
定义点defpoints层 尺寸标注层 剖面线层 中心线层
18. 如果已经有了一个正三角形，在绘圆命令中，以下无法一次实现的是（ ）
可以绘制和三条边相切的圆 可以绘制外接于三角形的圆 可以以边长为直径绘制一个圆 可以绘制直径为边长的一半并且圆心位于边长正中的圆

19. 关于频道下列说法错误的是（ ）。
频道与一般的网站没什么区别
打开频道可以直接单击WINDOWS 2000桌面上"查看频道"图标
用频道浏览Web页面时，IE默认为在全屏视图中打开所选页面
CDF文件就是频道定义格式文件
20. 一次命令执行中会连续进行同样对象绘制的命令是（ ） 
donut circle polygon arc
21. 在进行尺寸标注时，以下描述不正确的是（ ） 
可以使用不同的比例因子标注同一张图 可以在一张图纸中同时使用箭头和斜线进行不同尺寸的标注 可以设置同一个标注的各部分颜色不同 可以使用不同标注精度标注角度和线性尺寸
22. 在使用Array命令时，如需使阵列后的图形向正下方排列，则应使（ ）
行间距为正 行间距为负 列间距为正 列间距为负
23. 在计算机网络中，一般局域网的数据传输速率要比广域网的数据传输速率（ ）。
高 低 相同 不确定
24. 企业信息网络主要由三个层次构成，其中（ ）不属于企业信息网络的三个层次。
网络核心层 连接企业内各部门各工作环节的内部网 与市场相关企业相连接的外部网 Netware
25. 编辑对象时，欲直接重复使用最后选择的对象进行编辑，应该使用选项对象中的（ ）选项
上一个Previous 最近Last 全部ALL 自动AUTO
26. 环形阵列时无需提供的参数是（ ） 
阵列对象名 阵列圆心 阵列角度 阵列个数
27. 使用“对象选择过滤器”FILTER选取对象时，不能根据（ ）选取对象
圆颜色 图块名称 块中的属性所在层 图层名称
28. 浏览器中用来记录一些常去的站点的快捷方式叫做（ ）。
缓存 书签 连接 快捷方式
29. 不使用线宽，绘制带宽度的对象可以使用（ ） 
DONUT CIRCLE RAY ARC
30. 不能使用“分解” EXPLODE命令分解（ ）图形对象
多段线PLINE 图块BLOCK 文字TEXT 标注DIM

操作题部分：
【备注：需安装AUTOCAD2000之后， 在“打开原始图形”链接上按住CTRL键并点击鼠标即可打开图形】

1. 题目要求：在给定的基准点基础上,按照尺寸绘制该图形.图形绘制在0层,颜色号为8,线型比例10,线型center
左图：原始图 打开原始图形 右图：参考样张

分值比例

评分标准

2. 题目要求：参考样张,将原始图形编辑成样张所示结果,阵列中心为圆心
左图：原始图 打开原始图形 右图：参考样张

分值比例

评分标准
3. 题目要求：
1.参考样张,将中间的图线以其中心为基点制作成块,名称:环
2.建立新层:环,颜色篮,其余缺省设置
3.将建立的块插入到环层,图示位置
左图：原始图 打开原始图形 右图：参考样张

分值比例

评分标准
4. 题目要求：参考样张,将图形指定部分拉伸到棱形的中心
左图：原始图 打开原始图形 右图：参考样张

分值比例

评分标准
5. 题目要求：参考样张,绘制剖面线图案,黄色,类型ansi37,其余缺省值
左图：原始图 打开原始图形 右图：参考样张

分值比例

评分标准
