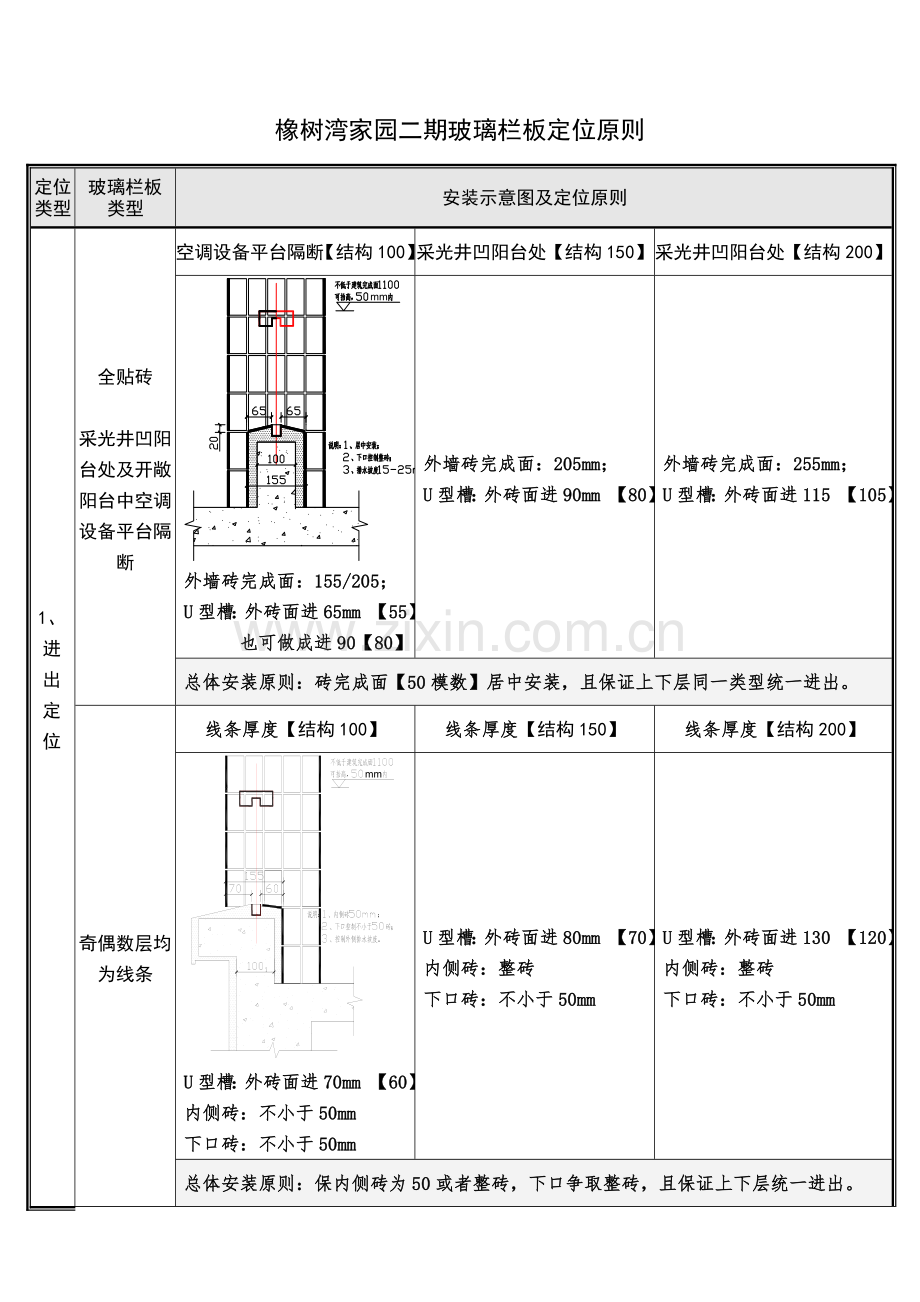

橡树湾家园二期玻璃栏板定位原则
定位类型
玻璃栏板
类型
安装示意图及定位原则

1、
进
出
定
位

1、
进
出
定
位
位
全贴砖

采光井凹阳台处及开敞阳台中空调设备平台隔断
空调设备平台隔断【结构100】
采光井凹阳台处【结构150】
采光井凹阳台处【结构200】

外墙砖完成面：155/205；
U型槽：外砖面进65mm 【55】
也可做成进90【80】

外墙砖完成面：205mm；
U型槽：外砖面进90mm 【80】

外墙砖完成面：255mm；
U型槽：外砖面进115 【105】
总体安装原则：砖完成面【50模数】居中安装，且保证上下层同一类型统一进出。
奇偶数层均为线条
线条厚度【结构100】
线条厚度【结构150】
线条厚度【结构200】

U型槽：外砖面进70mm 【60】
内侧砖：不小于50mm
下口砖：不小于50mm

U型槽：外砖面进80mm 【70】
内侧砖：整砖
下口砖：不小于50mm

U型槽：外砖面进130 【120】
内侧砖：整砖
下口砖：不小于50mm
总体安装原则：保内侧砖为50或者整砖，下口争取整砖，且保证上下层统一进出。
奇数层为贴砖，偶数层为线条涂料

奇数层：
1、U型槽：居中安装、外砖面进90mm 【80】
2、砖完成面：205mm
3、下口砖：整砖
4、与偶数层进出错位20mm
偶数层：
1、U型槽：外砖面进70mm 【60】
2、内侧砖：不小于50mm
3、下口砖：不小于50mm【争取整砖或者50砖】
4、与奇数层进出错位20mm
2、高度定位
全部
1. 扶手面管标高以建筑完成面标高不小于1100mm，可抬高，范围：0 ～ +50mm；
2. U型槽需根据排砖模数及排水坡度进行适当调整，排水坡度控制15%-25%，但不宜太大。如下口宽度100mm，U型槽上口宜抬高15mm-25mm；下口宽度200mm及以上，U型槽上口宜抬高25mm-35mm；
3. 同一个阳台或者相近阳台扶手面管标高应一致；
4. 同一楼同一种类型玻璃栏板下口有贴砖的，标准层该位置【阳台间的奇数层层间梁】贴砖模数需统一，22F以上该位置应尽量统一，如果不能满足要求，应确保上下层两层该位置的排砖模数相差不得超过一块。
5. 尽量通过扶手面管及U型槽的安装高度微调，使同一种类型的玻璃栏板的玻璃高度一致。但层高为2950的楼座【29#、30#、33#、35#、37#】奇偶数层同一种类型的玻璃栏板净高度不同【相差50mm】。
说明：1、玻璃栏板以下口位置分类；2、“U型槽：外砖面进70mm 【60】”中“【60】”内数值代表从粉刷面定位数值。
