互感器安装单元工程安装质量验收评定表(001).docx

发电电气设备安装工程

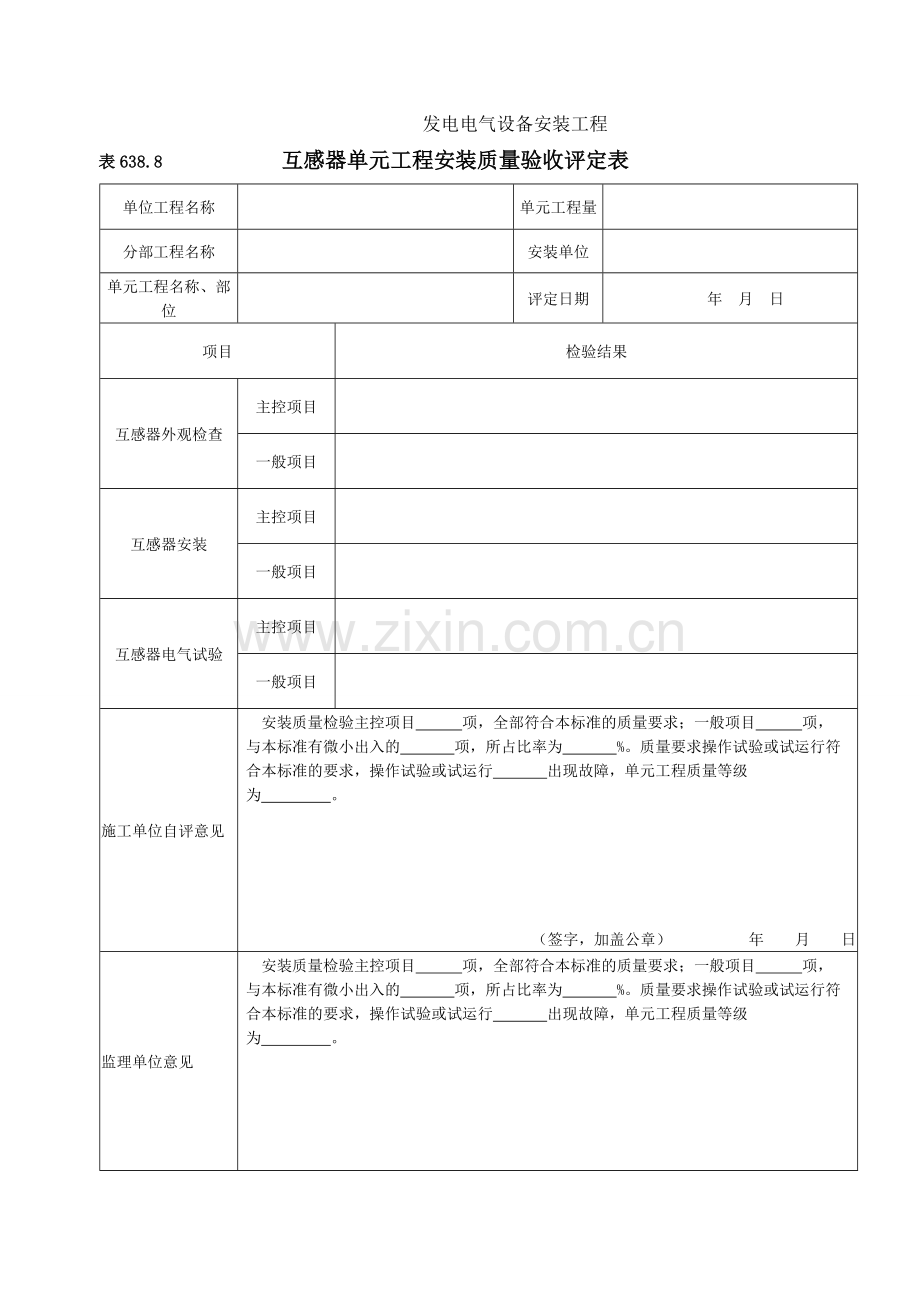

表638.8 互感器单元工程安装质量验收评定表
单位工程名称

单元工程量

分部工程名称

安装单位

单元工程名称、部位

评定日期
年 月 日
项目
检验结果
互感器外观检查
主控项目

一般项目

互感器安装
主控项目

一般项目

互感器电气试验
主控项目

一般项目

施工单位自评意见
安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。

（签字，加盖公章） 年 月 日
监理单位意见
安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。

（签字，加盖公章） 年 月 日

发电电气设备安装工程
表638.8-1 互感器外观单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人（签字）
一般项目
1
铭牌标志
完整、清晰

2
外观
完整、附件齐全、无锈蚀及机械损伤

3
铁芯
无变形且清洁紧密、无锈蚀

4
二次接线板引线端子及绝缘
连接牢固，绝缘良好

5
绝缘夹件及支持物
牢固，无损伤，无分层开裂

6
螺栓
无松动，附件完整

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日

发电电气设备安装工程
表638.8-2 互感器安装单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人（签字）
主控项目
1
本体安装
1.支架安装面应水平；
2.并列安装时排列整齐，同一组互感器极性方向一致；
3.母线式电流互感器等电位线与一次导体接触紧密、可靠；
4.零序电流互感器的安装，不应使构架或其他导磁体与互感器铁芯直接接触，不构成闭合磁回路

2
接地
1.电压互感器铁芯接地可靠；电压互感器的一次绕组中性点接地符合设计文件要求；
2.电流互感器备用二次绕组端子先短路后接地

一般项目
1
连接螺栓
齐全、紧固

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日

发电电气设备安装工程
表638.8-3 互感器电气试验单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人（签字）
主控项目
1
绕组绝缘电阻
应符合GB50150的规定或产品技术文件要求

2
铁芯加紧螺栓绝缘电阻
应符合GB50150的规定或产品技术文件要求

3
接线组别和极性
符合设计文件要求，与铭牌和标志相符

4
变比检查
符合设计文件要求及产品技术文件要求

5
交流耐压试验
应符合GB50150的规定

6
绕组直流电阻
1.电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不宜大于10%，二次绕组相差不宜大于15%；
2.同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻测量值与其平均值的差异不宜大于10%

7
励磁特性
1.当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性曲线试验，试验结果符合产品技术文件要求；
2.电压互感器励磁曲线测量应符合GB50150的规定

8
误差
应符合GB50150的规定或产品技术文件要求

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日
