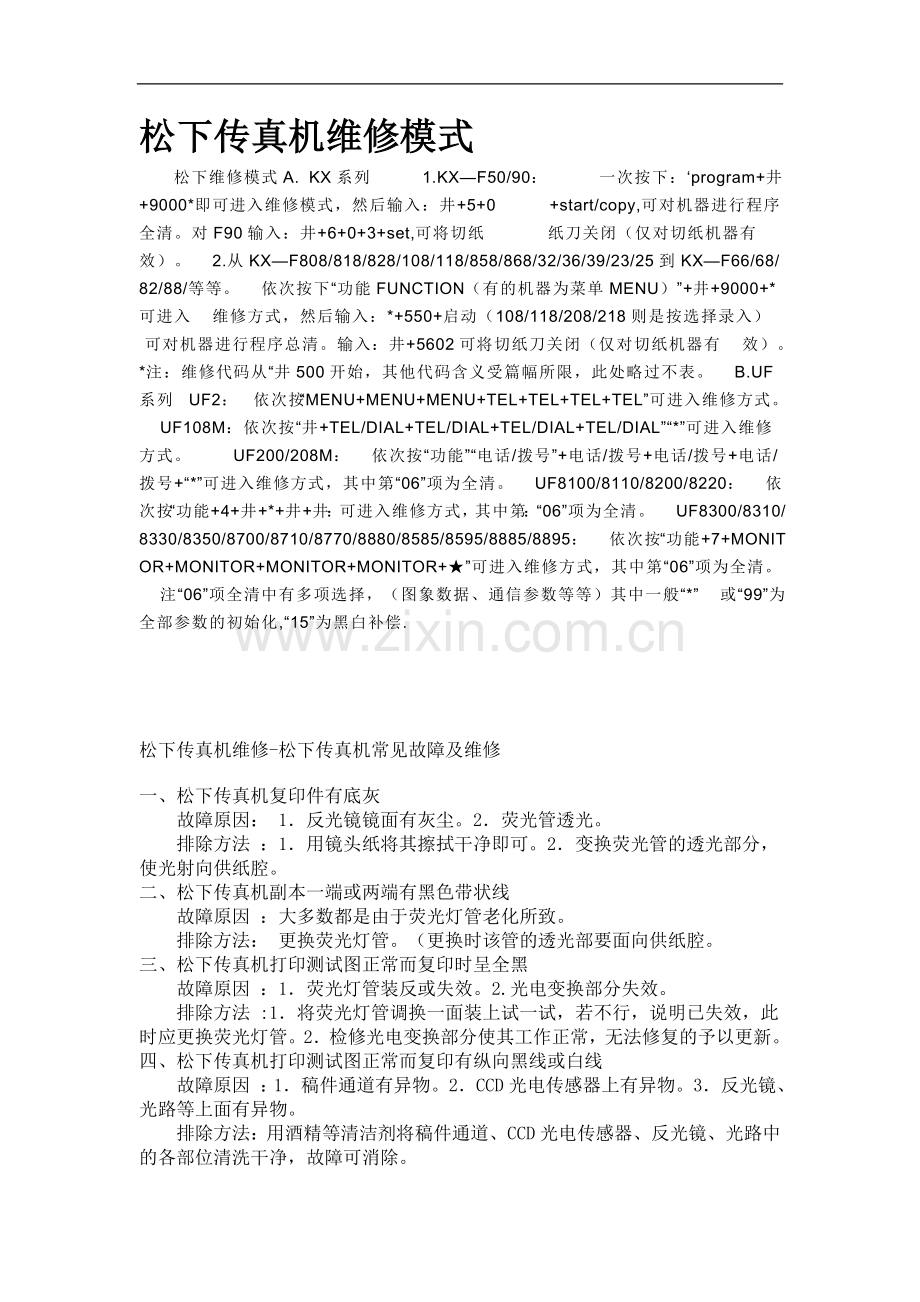

松下传真机维修模式
松下维修模式A. KX系列       1.KX—F50/90：       一次按下：‘program+井+9000*即可进入维修模式，然后输入：井+5+0         +start/copy,可对机器进行程序全清。对F90输入：井+6+0+3+set,可将切纸         纸刀关闭（仅对切纸机器有效）。   2.从KX—F808/818/828/108/118/858/868/32/36/39/23/25到KX—F66/68/82/88/等等。   依次按下“功能FUNCTION（有的机器为菜单MENU）”+井+9000+*可进入   维修方式，然后输入：*+550+启动（108/118/208/218则是按选择录入）   可对机器进行程序总清。输入：井+5602可将切纸刀关闭（仅对切纸机器有   效）。*注：维修代码从“井500开始，其他代码含义受篇幅所限，此处略过不表。   B.UF系列   UF2：   依次按“MENU+MENU+MENU+TEL+TEL+TEL+TEL”可进入维修方式。   UF108M：依次按“井+TEL/DIAL+TEL/DIAL+TEL/DIAL+TEL/DIAL”“*”可进入维修方式。      UF200/208M：   依次按“功能”“电话/拨号”+电话/拨号+电话/拨号+电话/拨号+“*”可进入维修方式，其中第“06”项为全清。   UF8100/8110/8200/8220：   依次按“功能+4+井+*+井+井：可进入维修方式，其中第：“06”项为全清。   UF8300/8310/8330/8350/8700/8710/8770/8880/8585/8595/8885/8895：   依次按“功能+7+MONITOR+MONITOR+MONITOR+MONITOR+★”可进入维修方式，其中第“06”项为全清。   注“06”项全清中有多项选择，（图象数据、通信参数等等）其中一般“*”   或“99”为全部参数的初始化,“15”为黑白补偿.

松下传真机维修-松下传真机常见故障及维修
一、松下传真机复印件有底灰
　　故障原因： 1．反光镜镜面有灰尘。2．荧光管透光。
　　排除方法 ：1．用镜头纸将其擦拭干净即可。2．变换荧光管的透光部分，使光射向供纸腔。
二、松下传真机副本一端或两端有黑色带状线
　　故障原因 ：大多数都是由于荧光灯管老化所致。
　　排除方法： 更换荧光灯管。（更换时该管的透光部要面向供纸腔。
三、松下传真机打印测试图正常而复印时呈全黑
　　故障原因 ：1．荧光灯管装反或失效。2.光电变换部分失效。
　　排除方法 :1．将荧光灯管调换一面装上试一试，若不行，说明已失效，此时应更换荧光灯管。2．检修光电变换部分使其工作正常，无法修复的予以更新。
四、松下传真机打印测试图正常而复印有纵向黑线或白线
　　故障原因 ：1．稿件通道有异物。2．CCD光电传感器上有异物。3．反光镜、光路等上面有异物。
　　排除方法 ：用酒精等清洁剂将稿件通道、CCD光电传感器、反光镜、光路中的各部位清洗干净，故障可消除。
五、松下传真机复印、打印测试图时有纵向白线和黑线
　　故障原因 ：1．图像信号处理板有问题。2．热敏头不干净。3．热敏头被划伤。
　　排除方法： 1．检修或更换图像信号处理板。2．断电后，用酒精等清洁剂清洗热敏头及其工作面。3．更换划伤的热敏头。
六、松下传真机复印、打印测试图均全白
　　故障原因： 1．热敏头缺电。2．热敏头坏。3．图像信号处理板有问题。
　　排除方法：1．用万用表电压挡测热敏头电源供电情况，若缺电则将电源处理正常。2．更换热敏头。3．修理或更换图像信号处理板。
七、松下传真机电源指示灯不亮
　　故障原因： 1．外电路无电或供电不良。2．交流或直流保险丝断。3．机内接口接触不良。4．电源组件严重故障。
　　排除方法： 1．用万用表交流电压挡测量外电路供电情况。如果电压低或无电压，可装置稳压器或用其他方法使之正常。2．如果保险丝已烧断，应更换。3．用万用表电阻挡测量机内接口。如果电阻值为∞Ω，说明接触不良断路，直接用酒精棉球将接口擦拭干净即可。4．用万用表测试电源组件。如果有某元件已损坏失效，将其更换即可。
八、松下传真机复印、打印测试图正常，但不能进行收发明传
    故障原因 1．外线接线不良。2．线路控制板或调制解调器有故障。3．软件设置有误。(47项设00为明传，设02为密传。)  排除方法 1．用砂纸或小刀将外线接线头打光，使外线与传真机接触良好。2．修理或更换线路控制板和解调器。3．重新正确设置软件参数。
九、松下传真机不能密传
    故障原因 ：1．保密接口有故障。2．软件设置有错误。
　排除方法： 1．修理或更换保密接口。2，正确地重设置软件参数。
十、松下传真机通信速率慢
　　故障原因： 1．线路质量差。2．调制解调器有问题。
　　排除方法 ：1．将调制解调器的故障排除或将其更换。2．线路质量差时，需进行检修或更换。 　　

松下传真机维修清零大全
            松下传真机维修清零大全 (2005-9-2 9:48:56)

            传真机在工作时偶尔未能将RAM中的数据正确读写，或者由于其他原因，造成RAM中的数据出错，引起传真机不能正常工作，其故障现象便如群魔乱舞，令人惊诧茫然不知所措。此时只要对机器进行“全清”操作，就灵台清明了（所谓全清就是将传真机主控板上RAM里的数据清除，使机器中的所有数据都恢复成出厂值）。
            还有一些时候，我们需要对机器的一些参数进行调整（比如扫描、通讯）、对怀疑的电路或器件（比如电机、切纸刀）进行测试等等，
            实现如下：所有传真机为了进行调试和维修，都设有维修模式（SERVICE MODE）或名曰TEST
            MODE，作为专业的维修人员，了解了机器的维修模式
            下面为大家介绍下松下几款传真机的维修方式跟具体清零恢复出厂设置的操作,希望能给大家带来一定的帮助.
            KX系列
            1、KX-F50/90：
            依次按下 ：“program” “# ” “9” “0” “0” “0” “*” 即可进入测试模式，然后输入 “#” “5” “0”
            “start/copy” 可对机器进行程序全清。对F90输入“# ” “6” “0” “3” “set”
            可将切纸刀关闭（仅对切纸机器有效）。
            从KX-F808/818/828/108/118/858/868/32/36/39/23/25到现在的KX-F66/68/82/88等等：
            依次按下“功能FUNCTION（有的机器为菜单MENU）” “#” “9” “0” “0” “0” “*”
            可进入维修方式，然后输入“#” “5” “5” “0”
            “启动”（108/118/208/218则是按“选择”“录入”）可对机器进行程序全清。 输入“#” “5” “6” “0”
            “2”可将切纸刀关闭（仅对切纸机器有效）。*注：维修代码从“#500”开始，其他代码含义受篇幅所限，此处略过不表。
            UF系列
            UF2：依次按“MENU” “MENU” “MENU” “TEL” “TEL” “TEL” “TEL”可进入维修方式。
            UF108M：依次按“#” “TEL/DIAL” “TEL/DIAL” “TEL/DIAL” “TEL/DIAL”
            “*”可进入维修方式。UF200/208M：依次按“功能” “电话/拨号” “电话/拨号” “电话/拨号”
            “电话/拨号”“*”可进入维修方式，其中第“06”项为全清。UF8100/8110/8200/8220：依次按 “功能” “4” “#”
            “*” “#” “#”可进入维修方式，其中第“06”项为全清。
            UF8300/8310/8330/8350/8700/8710/8770/8880/8585/8595/8885/8895：依次按
            “功能” “7” “MONITOR” “MONITOR” “MONITOR” “MONITOR”
            “*”可进入维修方式，其中第“06”项为全清。注：06项全清中有多项选择，（图象数据、通信参数等等）其中一般“*”或“99”为全部参数的初始化。

            松下82.81.E1系列(传真机)总清
            目录#*##06启动清零
            松下503CN故障的维修
            松下503定影问题的解决，先清洁热敏电阻，在用以下清
            目录---#--9000--*---550---开始
            松下153.165系列维修模式与总清
            1.目录+#+9000+*(维修模式被选中)
            2.目录+#+9000+*+550+启动+断电(总清)
            KX松下系列传真机维修模式
            目录或功能按#按9000按*
            UF松下系列传真机总清
            功能#*##06总清
            KX松下系列传真机维修模式
            目录或功能按#按9000按*
