光缆线路的竣工验收图文.pptx

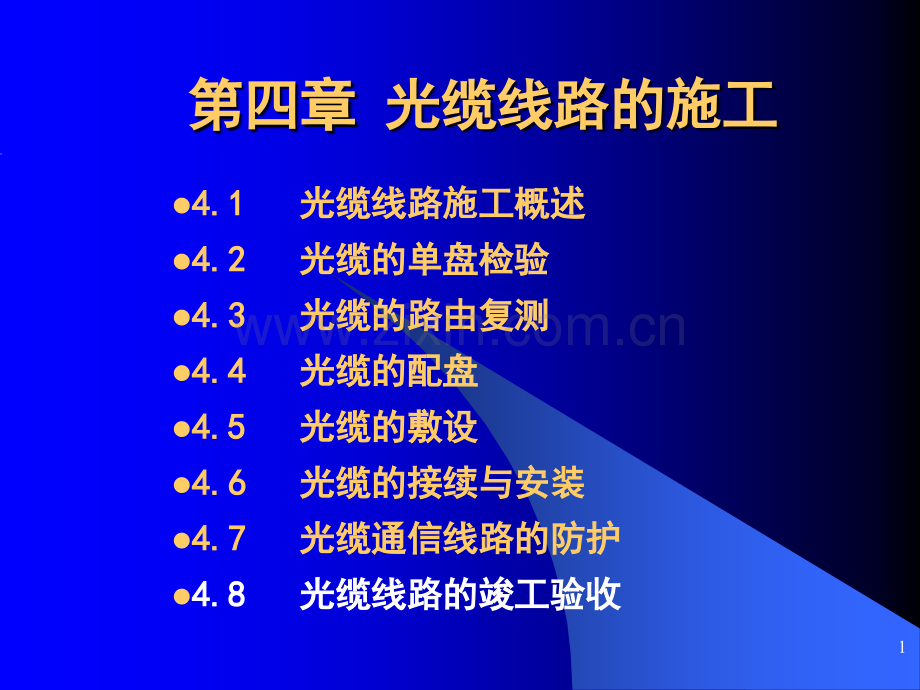

1第四章第四章 光缆线路的施工光缆线路的施工l4.1 4.1 光缆线路施工概述光缆线路施工概述l4.2 4.2 光缆的单盘检验光缆的单盘检验l4.3 4.3 光缆的路由复测光缆的路由复测l4.4 4.4 光缆的配盘光缆的配盘l4.5 4.5 光缆的敷设光缆的敷设l4.6 4.6 光缆的接续与安装光缆的接续与安装l4.7 4.7 光缆通信线路的防护光缆通信线路的防护l4.8 4.8 光缆线路的竣工验收光缆线路的竣工验收24.8 4.8 光缆线路的竣工验收光缆线路的竣工验收一一.工程验收依据工程验收依据二二.验收方式验收方式1.1.随工验收随工验收2.2.初步验收初步验收3.3.竣工验收竣工验收三三.竣工资料管理竣工资料管理3一一一一.工程验收依据工程验收依据工程验收依据工程验收依据l邮电基本建设工程竣工邮电基本建设工程竣工验收办法验收办法;l电信网光纤数字传输系统工程施工及验收电信网光纤数字传输系统工程施工及验收暂行规定暂行规定；l 经上级主管部门批准的设计经上级主管部门批准的设计任务书任务书、工程设计和、工程设计和施工图施工图，包括补充文件；包括补充文件；l 引进工程，与外商签订的技术合同书。引进工程，与外商签订的技术合同书。4二二二二.验收方式验收方式验收方式验收方式 依工程规模、施工特点及施工的不同阶段，工程验依工程规模、施工特点及施工的不同阶段，工程验收分收分随工验收、初步验收和竣工验收随工验收、初步验收和竣工验收三种方式。三种方式。1.1.随工验收随工验收l随工验收适合于工程施工中的隐蔽项目随工验收适合于工程施工中的隐蔽项目。竣工时不便竣工时不便检验的项目，习惯上成为检验的项目，习惯上成为“隐蔽项目隐蔽项目”，如光纤预留，如光纤预留长度、光纤盘放、熔接质量、接头盒装配的密封性等；长度、光纤盘放、熔接质量、接头盒装配的密封性等；直埋缆和水下缆的布放线路、布放长度、预留方式等。直埋缆和水下缆的布放线路、布放长度、预留方式等。l随工验收随工验收由建设单位委派监理人员随工进行由建设单位委派监理人员随工进行，发现工，发现工程中的质量问题随时提出，施工单位及时处理。质量程中的质量问题随时提出，施工单位及时处理。质量合格后监理人员及时签署竣工技术文件中的合格后监理人员及时签署竣工技术文件中的随工检查随工检查记录记录，竣工验收时不再复查。随工验收内容见表，竣工验收时不再复查。随工验收内容见表4-34。56789102.2.初步验收初步验收l大型工程一部分解为若干单项工程，大型工程一部分解为若干单项工程，单项工程完工后的单项工程完工后的验收验收为初步验收（简称初验）。为初步验收（简称初验）。l初验由建设单位组织，供货商、设计、施工、维护、档初验由建设单位组织，供货商、设计、施工、维护、档案管理部门等参加。案管理部门等参加。初验合格，表明单项工程正式竣工。初验合格，表明单项工程正式竣工。l全部单项工程初验合格，全部单项工程初验合格，表明系统工程正式竣工，表明系统工程正式竣工，标志标志着施工阶段的正式结束着施工阶段的正式结束，工程将，工程将移交移交维护部门进行维护部门进行试运试运行行日常维护。工程移交应有正式移交手续。日常维护。工程移交应有正式移交手续。（1 1）初验先决条件）初验先决条件：l施工图设计的施工图设计的工程量工程量已全部完成；已全部完成；l随工验收随工验收已全部合格；已全部合格；l竣工竣工技术文件技术文件齐全，符合档案要求；齐全，符合档案要求；l施工单位正式发出施工单位正式发出交工或完工报告交工或完工报告。11（2 2）光缆工程验收一般程序）光缆工程验收一般程序l成立验收成立验收领导小组；领导小组；l成立三个成立三个检查组检查组：工艺组（路面组）、测试组、档案组：工艺组（路面组）、测试组、档案组l分组检查；分组检查；l书面检查结果；书面检查结果；l会议会议讨论讨论：在检查资料基础上，对工程质量写出实事求：在检查资料基础上，对工程质量写出实事求是的是的评语和质量等级（优、合格、不合格）；评语和质量等级（优、合格、不合格）；l通过通过初步验收报告初步验收报告。12（3 3）工程移交时的交接内容）工程移交时的交接内容l移交材料移交材料：光缆、连接材料等：光缆、连接材料等余料明细清单余料明细清单，一般于，一般于初验前办理完成；初验前办理完成；l器材移交器材移交：包括施工单位代为检验、保管以及借用的：包括施工单位代为检验、保管以及借用的测量仪表、机具及备品测量仪表、机具及备品等等,应按设计配备的产权单位应按设计配备的产权单位进行移交；进行移交；l遗留问题处理遗留问题处理：初验中明确的遗留问题，按会议落实：初验中明确的遗留问题，按会议落实的解决意见，由的解决意见，由施工和维护单位协同商议施工和维护单位协同商议，确定具体，确定具体处理方法。处理方法。l办理正式交接手续办理正式交接手续。133.3.3.3.竣工验收竣工验收竣工验收竣工验收 工程竣工验收是基本建设的最后一个程序，是全部考工程竣工验收是基本建设的最后一个程序，是全部考核工程建设成果、检验工程设计和施工质量及工程建设管核工程建设成果、检验工程设计和施工质量及工程建设管理的重要环节。理的重要环节。（1 1）竣工验收条件）竣工验收条件l单项工程初验报告单项工程初验报告，经规定时间的，经规定时间的试运转试运转（26个月），个月），各项技术性能符合规范、设计要求；各项技术性能符合规范、设计要求；l生产、辅助生产、生活用建设等设施按要求已完成；生产、辅助生产、生活用建设等设施按要求已完成；l技术文件、档案、竣工技术文件、档案、竣工资料齐全资料齐全、完整；、完整；l维护主要仪表、工具、车辆和维护备件，已按要求配齐；维护主要仪表、工具、车辆和维护备件，已按要求配齐；l生产、维护、管理人员数量、素质能生产、维护、管理人员数量、素质能适应投产初期需要适应投产初期需要；l引进项目应满足合同书有关规定；引进项目应满足合同书有关规定；l竣工决算和工程总决算竣工决算和工程总决算的编制及经济分析等资料准备就绪。的编制及经济分析等资料准备就绪。14（2 2）竣工验收主要程序）竣工验收主要程序l文件准备文件准备：工程竣工报告已写好打印；工程决算、竣：工程竣工报告已写好打印；工程决算、竣工技术文件均已整好；工技术文件均已整好；l组织临时验收机构组织临时验收机构：大型工程成立验收委员会，下设：大型工程成立验收委员会，下设工程技术组，技术组下设系统测试组、线路测试组、工程技术组，技术组下设系统测试组、线路测试组、档案组。档案组。（3 3）大会审议、现场检查）大会审议、现场检查 审查讨论竣工报告、初步决算。初验报告以及技审查讨论竣工报告、初步决算。初验报告以及技术组的测试报告；沿线重点检查线路、设备的工艺路术组的测试报告；沿线重点检查线路、设备的工艺路面质量等。见表面质量等。见表4-35。1516（4 4）讨论通过验收结果和竣工报告）讨论通过验收结果和竣工报告 竣工报告主要内容：竣工报告主要内容：l建设依据；建设依据；l工程概况；工程概况；l初验与试运转情况；初验与试运转情况；l竣工决算概况；竣工决算概况；l工程技术档案整理情况；工程技术档案整理情况；l经济技术分析；经济技术分析；l投产准备工作情况；投产准备工作情况；l收尾工作处理意见；收尾工作处理意见；l对工程投产的初步意见；对工程投产的初步意见；l工程建设的经验教训、对今后工作的建议。工程建设的经验教训、对今后工作的建议。17（5 5）颁发验收证书）颁发验收证书 将证书发给参加工程建设的主管部门、设计、施将证书发给参加工程建设的主管部门、设计、施工、维护等各个单位或部门。证书内容：工、维护等各个单位或部门。证书内容：l对对竣工报告的审查意见竣工报告的审查意见（重点说明实际建设工期、生（重点说明实际建设工期、生产能力及投资是否符合原计划要求；产能力及投资是否符合原计划要求；l工程质量评价工程质量评价（不分机、线等单项）；（不分机、线等单项）；l工程技术档案、竣工工程技术档案、竣工资料抽查结果意见资料抽查结果意见；l初步决算审查意见初步决算审查意见；l关于关于工程投产准备工作意见工程投产准备工作意见。18三三三三.竣工资料管理竣工资料管理竣工资料管理竣工资料管理1.1.工程竣工文件编制要求工程竣工文件编制要求l竣工技术文件由竣工技术文件由施工单位负责编制施工单位负责编制；l做到数据正确、完整；做到数据正确、完整；l统一符号绘制；统一符号绘制；l一般一般一式三份一式三份，长途干线光缆工程，长途干线光缆工程一式五份一式五份；l可按统一格式装订成册。可按统一格式装订成册。192 2 工程竣工文件编制内容和装订格式工程竣工文件编制内容和装订格式 竣工文件内容多，一般按要求装订成竣工文件内容多，一般按要求装订成三部分，若干分册三部分，若干分册。总册部分总册部分l名称：名称：“竣工技术文件竣工技术文件”l内容内容：l要求要求:以单项工程、建设单位管辖段为编制单元。以单项工程、建设单位管辖段为编制单元。竣工测试记录部分竣工测试记录部分l名称名称：如：如“Mbit/sMbit/s模光通信系统线路工程模光通信系统线路工程”竣工测试记录竣工测试记录l内容内容：l要求要求：按数字段或施工分工自然段或自维护段分别装册：按数字段或施工分工自然段或自维护段分别装册竣工路由图纸竣工路由图纸l名称名称：如：如“Mbit/s模光通信系统线路工程模光通信系统线路工程”（至至段）段）竣工路由图竣工路由图l内容内容：l要要求求：要求有封面、目录及前述内容。：要求有封面、目录及前述内容。20补充补充1 1 总册部分内容总册部分内容：l工程说明；工程说明；l工程量总表；工程量总表；l工程变更单；工程变更单；l开工报告；开工报告；l完工报告；完工报告；l随工检查记录；随工检查记录；l竣工测试记录（按数字段或中继段独立分册）；竣工测试记录（按数字段或中继段独立分册）；l竣工路由图纸（按数字段或中继段独立分册）；竣工路由图纸（按数字段或中继段独立分册）；l验收证书。验收证书。21补充补充2 2 竣工测试部分内容竣工测试部分内容：l中继段光缆配盘图；中继段光缆配盘图；l中继段光纤损耗统计表；中继段光纤损耗统计表；l中继段光纤连接单向测试记录；中继段光纤连接单向测试记录；l中继段光纤接头损耗测试记录；中继段光纤接头损耗测试记录；l中继段光纤线路损耗测试记录；中继段光纤线路损耗测试记录；l中继段光纤（多模）传输带宽测试记录；中继段光纤（多模）传输带宽测试记录；l中继段光纤后向散射信号曲线测试记录。中继段光纤后向散射信号曲线测试记录。22补充补充3 3 路由图纸内容路由图纸内容(原则同施工图纸内容原则同施工图纸内容):l光缆线路路由示意图；光缆线路路由示意图；l局内光缆路由图；局内光缆路由图；l市区光缆路由图；市区光缆路由图；l郊外光缆路由图；郊外光缆路由图；l光缆穿越铁路、公路端面图（亦可画于路由图中）；光缆穿越铁路、公路端面图（亦可画于路由图中）；l光缆穿越河流的平面图、断面图。光缆穿越河流的平面图、断面图。232.2.文件编制方法文件编制方法（1 1）总册部分）总册部分l工程说明：工程说明：l建筑安装工程量总表；建筑安装工程量总表；l随工检查记录；随工检查记录；l验收证书验收证书（2 2）竣工测试记录部分）竣工测试记录部分l中继段光纤损耗统计表中继段光纤损耗统计表l敷设（实际）长度敷设（实际）长度l光纤损耗光纤损耗l中继段光纤连接单向测试记录；中继段光纤连接单向测试记录；l中继段光纤接头损耗记录；中继段光纤接头损耗记录；l中继段光纤线路损耗测试记录；中继段光纤线路损耗测试记录；l中继段光纤后向散射信号曲线图片中继段光纤后向散射信号曲线图片（3 3）竣工路由图纸部分）竣工路由图纸部分l光缆线路路由示意图；光缆线路路由示意图；l局内光缆路由图；局内光缆路由图；l市区光缆路由图；市区光缆路由图；l郊外光缆路由图；郊外光缆路由图；
