IC贸易培训教程.pptx

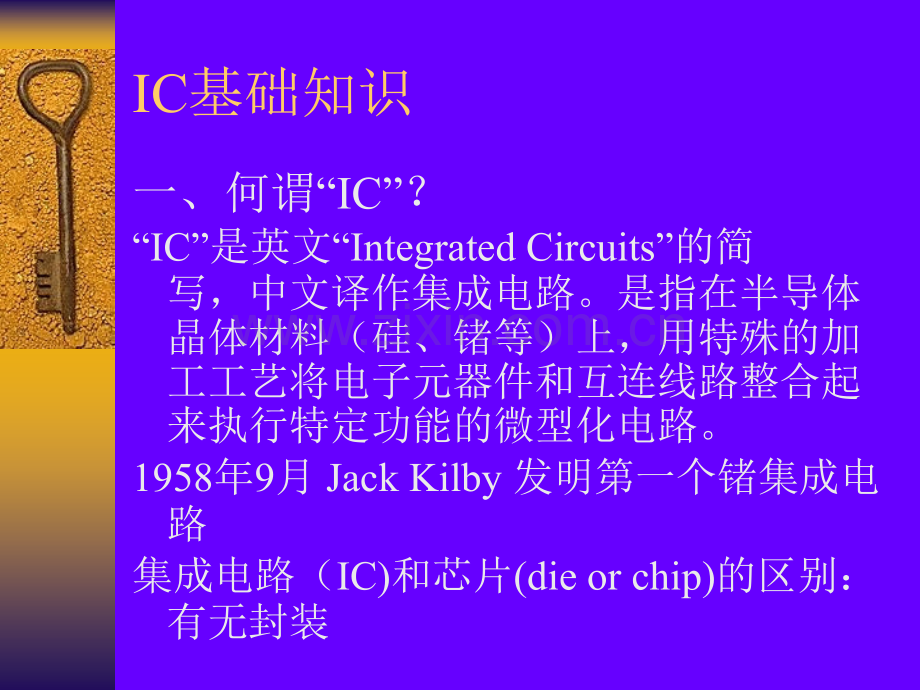

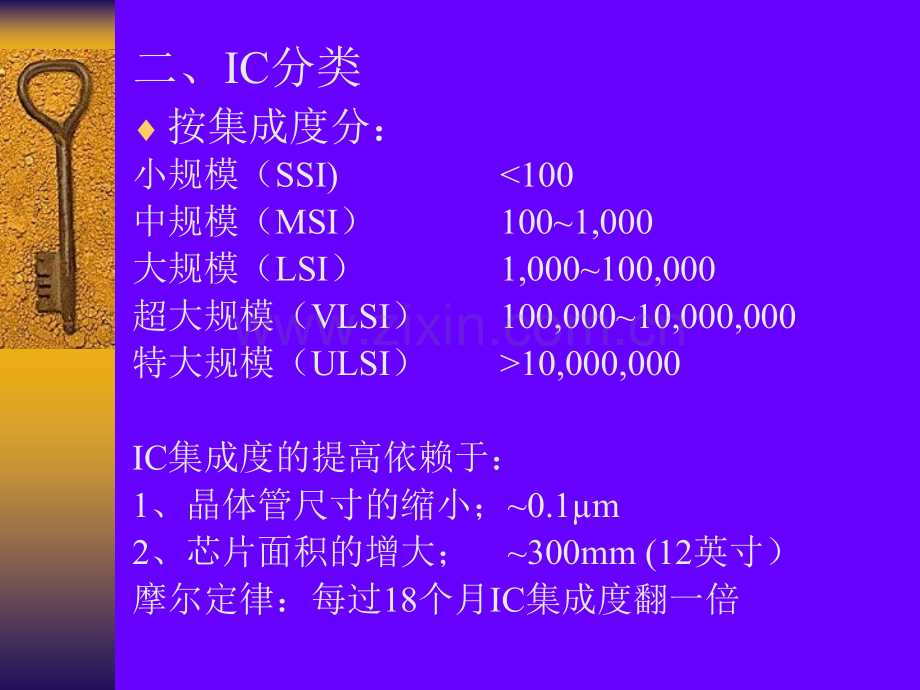

IC基础知识一、何谓“IC”？“IC”是英文“Integrated Circuits”的简写，中文译作集成电路。是指在半导体晶体材料（硅、锗等）上，用特殊的加工工艺将电子元器件和互连线路整合起来执行特定功能的微型化电路。1958年9月 Jack Kilby 发明第一个锗集成电路集成电路（IC)和芯片(die or chip)的区别：有无封装二、IC分类按集成度分：小规模（SSI)10,000,000IC集成度的提高依赖于：1、晶体管尺寸的缩小；0.1m2、芯片面积的增大；300mm(12英寸）摩尔定律：每过18个月IC集成度翻一倍按结构分：双极型MOS型（PMOS,NMOS,CMOS),BiMOS型按功能分：数字集成电路处理数字信号模拟集成电路处理模拟信号数模混合集成电路按应用范围来分：标准产品集成电路：如CPU,FlASH,DRAM专用集成电路（ASIC）：如视频处理专用芯片、三表专用芯片一类特殊IC：可编程逻辑器件（PLD）三、存储器类集成电路不挥发性（non-volatile)存储器ROM(read only memory)：只读PROM(programmable read only memory)：可编程只读EPROM(erasable PROM)：可擦除PROMEEPROM(electrically erasable PROM)：电可擦除PROMFLASH(flash EEPROM)：闪烁型EEPROM挥发性存储器（volatile memory)RAM(random access memory)随机存取存储器：SRAM(static RAM）静态随机存取存储器 DRAM（dynamic RAM）动态随机存取存储器DRAM销售额位居各类集成电路之首，是IC产业的支柱产品之一存储器的几个技术指标：存取速度，功耗，容量等四、集成电路封装1、封装的目的：保证集成电路在各种环境和工作条件下稳定、可靠地工作；2、封装材料：塑料、陶瓷、玻璃、金属；3、封装类别：通孔插入封装式（through-hole package)；表面安装式封装（surface mounted package)。具体分类：DIP(dual in-line package)双列直插式封装 SKDIP(skinny DIP)宽度变窄型DIPSHDIP(shrink DIP)长度缩小型DIPSIP(single in-line package)单列直插式封装 ZIP（zigzag in-line package)单边交错直插式封装PGA(pin grid array)针栅阵列式封装 SOP(small outline package)小外型封装SOJ(J-lead SOP)J型引线小外型封装SSOP(shrink SOP)长度缩小型SOPTSOP(thin SOP)薄型SOPQFP(quad flat package)四边出脚扁平封装TQFP(thin QFP)薄型QFPPLCC(plastic leaded chip carrier)塑料J型有引线片式载体封装LCC或CLCC（ceramic leadless chip carrier)陶瓷无引线片式载体封装BGA(ball grid array)球焊阵列式封状http:/各种封装形式比较：封装效率：DIP最低（2%7%），QFP次之（10%30%），BGA和PGA较高（20%80%）引脚数：SOP的最大引脚数为40条，DIP为60条，PLCC可达400条，QFP最大引脚数达500条，PGA和 BGA可达500 1000条 封装成本：DIP、SOP价格最低，QFP次之，PGA和BGA成本较高，适合高引脚数的封装。IC贸易一、主要IC厂家简介Texas Instruments 德州仪器，世界闻名的老牌半导体厂商，半导体器件查询应到TI站上去。Motorola Semiconductor Products Inc.摩托罗拉半导体，以数字逻辑器件、模拟和接口器件、通信及功率器件、各类微处理器、存储器电路为主。Atmel 美国爱特梅尔公司AT系列电路主要有：各类存储器、智能卡IC、MCU等。National Semiconductor Corporation美国国家半导体公司,世界老牌半导体厂商之一。Cypress 生产有一系列的RAM、ROM，I/O控制电路等。Maxim Integrated Products MAX系列产品,从模拟电路到数字电路Philips 欧洲老牌电子厂商，世界级电子大公司之一，半导体产品涉及的领域较广.AMD 世界上计算机CPU生产商三巨头之一NEC 从分立器件到各个领域的电路，NEC半导体算是门类齐全的厂商之一。HYUNDAI ICT韩国现代电子的半导体电路主要有存储器、门阵列电路、LCD显示器件二、标准集成电路产品分类基本门电路(反向器，与非门，扩展门等）74AC14M,HE4011BT触发器(JK触发器，D触发器等）CD4013BE,MC14027BCP计数器(同步计数器，异步计数器等）74AC161M,SN74HC191N编码器解码器 SN74LS145N运算电路(加法器，乘法器，运算放大器，差分放大器，A/D、D/A转换器）TLC254LD,MAX197BCNI,AD7417AR寄存器 HEF4021BT存储器 AT27C040-15JC电源电路 DS1232多路复用器 TC74HC155AP定时器 DS1602射频和视频应用 TEA5114A多谐振荡器微处理器接口电路三、IC贸易中的几个重要指标1 1、型号、型号AM29LV160DB-90EC2 2、数量、数量5 5K K3 3、厂家、厂家AMDAMD4 4、批号、批号03+03+5 5、封装、封装TSOPTSOP6 6、目标价、目标价 4$4$7 7、货期、货期2 2W W8 8、生产商、生产商()()/贸易商贸易商(*)(*)型号解读型号解读（DATA SHEET http:/ 2003年第25周生产；03+代表2003年以上（至今）的生产日期。*中国IC市场对货物状态的描述a全新原包装 b全新拆包 c散新 d翻新 e旧货注：a,b 批号统一，c,d,e批号不统一检验标准：(1)外包装 （2）外观：型号字样，管壳，管脚 （3）电路检测 一名优秀的IC贸易人员需要掌握：*技术角度：1）芯片的功能和类属；2）可替代产品/兼容产品；3）技术支持，如为客户提供Datasheet，参考设计、例程等等。*商业角度：1）市场状况，包括以往行情，最新动态以及市场走向等等；2）贸易知识及操作流程；2）沟通技巧。业务流程业务流程.docIVP公式：Information+Venture control=Profit信息+风险控制=赢利Thanks!
