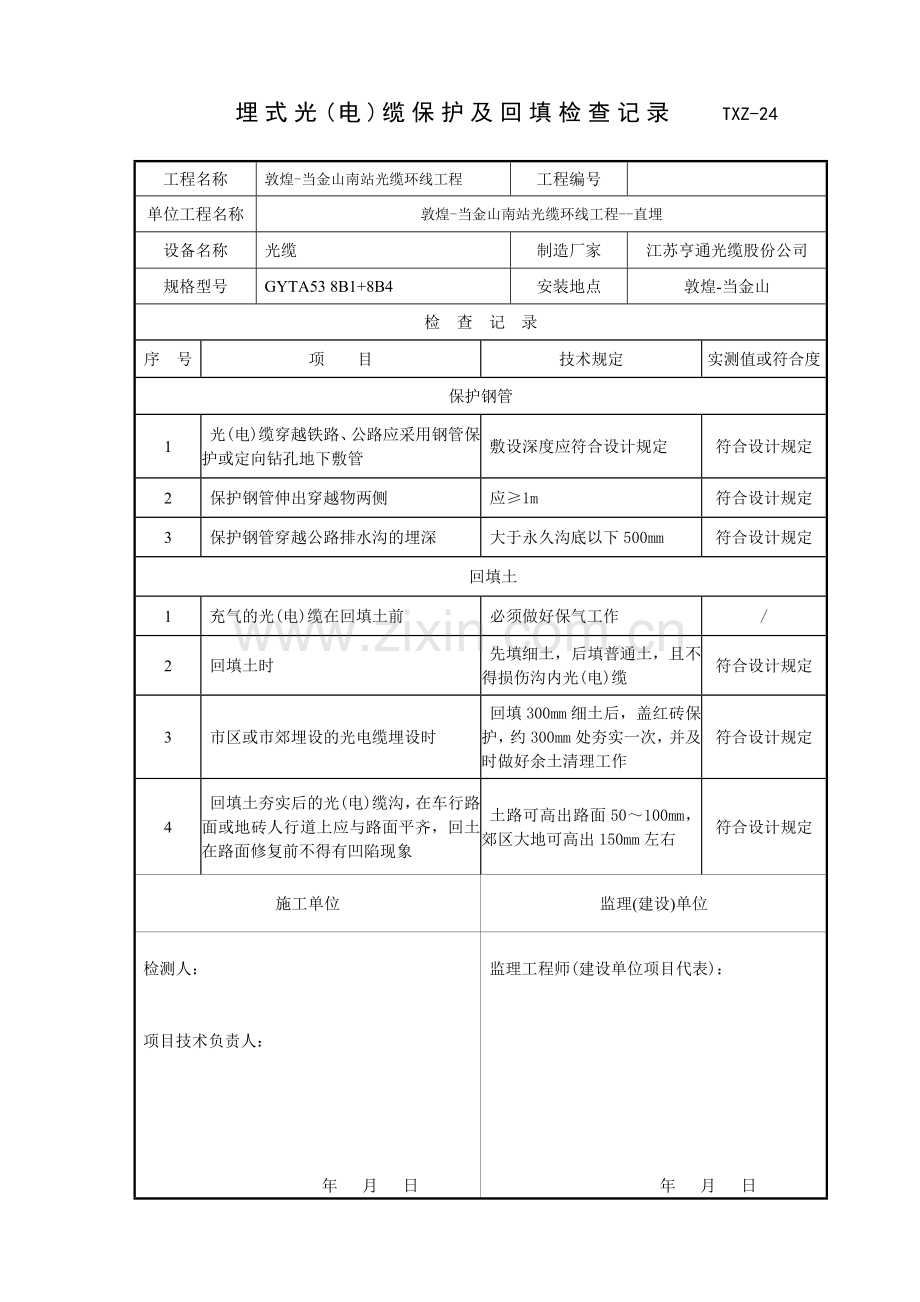

埋式光(电)缆保护及回填检查记录 TXZ-24
工程名称
敦煌-当金山南站光缆环线工程
工程编号
单位工程名称
敦煌-当金山南站光缆环线工程--直埋
设备名称
光缆
制造厂家
江苏亨通光缆股份公司
规格型号
GYTA53 8B1+8B4
安装地点
敦煌-当金山
检 查 记 录
序 号
项 目
技术规定
实测值或符合度
保护钢管
1
光(电)缆穿越铁路、公路应采用钢管保护或定向钻孔地下敷管
敷设深度应符合设计规定
符合设计规定
2
保护钢管伸出穿越物两侧
应≥1m
符合设计规定
3
保护钢管穿越公路排水沟的埋深
大于永久沟底以下500mm
符合设计规定
回填土
1
充气的光(电)缆在回填土前
必须做好保气工作
/
2
回填土时
先填细土，后填普通土，且不得损伤沟内光(电)缆
符合设计规定
3
市区或市郊埋设的光电缆埋设时
回填300mm细土后，盖红砖保护，约300mm处夯实一次，并及时做好余土清理工作
符合设计规定
4
回填土夯实后的光(电)缆沟，在车行路面或地砖人行道上应与路面平齐，回土在路面修复前不得有凹陷现象
土路可高出路面50～100mm，郊区大地可高出150mm左右
符合设计规定
施工单位
监理(建设)单位
检测人：
项目技术负责人：
年 月 日
监理工程师(建设单位项目代表)：
年 月 日
埋式光(电)缆敷设检查记录 TXZ-25
工程名称
敦煌-当金山南站光缆环线工程
工程编号
单位工程名称
敦煌-当金山南站光缆环线工程--直埋
设备名称
制造厂家
规格型号
安装地点
检 查 记 录
序 号
项 目
技术规定
实测值或符合度
挖沟
1
光(电)缆沟中心线应与设计路由的中心线吻合
偏差度≤100mm
符合设计规定
2
光(电)缆沟的深度应符合设计规定
沟底高程允许偏差＋50～–100mm
符合设计规定
3
人工挖掘的沟底宽度
为400mm
符合设计规定
4
斜坡上的埋式光(电)缆沟
应按设计规定的措施解决
符合设计规定
光(电)缆敷设
1
敷设光(电)缆的A、B端方向
应符合设计规定
符合设计规定
2
埋式光(电)缆的曲率半径规定
光缆必须大于外径的20倍，电缆必须大于外径的15倍，同轴电缆大于外径10倍
符合设计规定
3
两条以上的光电缆同沟敷设时，平行并列不得交叉或重叠
相距≥50mm
符合设计规定
4
埋式光(电)缆与其他设施平行或交越时
其间距符合YD/T5138-2023附录J的规定
符合设计规定
5
埋式光(电)缆进入人孔处
应设立保护管
/
6
埋式光(电)缆的标志
应按设计规定设立
符合设计规定
7
埋设后的单盘光缆，其金属外护层的绝缘电阻的竣工验收指标
≥10MΩ﹒Km
符合设计规定
施工单位
监理(建设)单位
检测人：
项目技术负责人：
年 月 日
监理工程师(建设单位项目代表)：
年 月 日
光缆敷设安装检查记录 TXZ-55
工程名称
敦煌-当金山南站光缆环线工程
工程编号
单位工程名称
敦煌-当金山南站光缆环线工程--直埋
设备名称
制造厂家
规格型号
安装地点
检 查 记 录
序 号
项 目
技术规定
实测值或符合度
1
长途光缆线路走向、端别
应以设计拟定为准
符合设计规定
2
光缆配盘、敷设安装的重叠和预留长度应符合光缆接头在接头处预留、光纤在接头盒内的盘留以及其他预留
应符合YD5121-2023中表3.1.2规定
符合设计规定
3
光缆敷设前应进行合理配盘
配盘应符合设计规定；
符合设计规定
4
光缆在各类管材中穿放时
管材的内径应不小于光缆外径的1.5倍，光缆敷设安装后管口进行封堵解决
/
5
光缆敷设安装的最小曲率半径
符合YD5121-2023表3.1.5规定
符合设计规定
6
光缆敷设中保证光缆外护层的完整性，直埋光缆金属护层对地绝缘电阻
不低于10MΩ·Km,其中允许10％的单盘光缆不低于2 MΩ
符合设计规定
施工单位
监理(建设)单位
检测人：
项目技术负责人：
年 月 日
监理工程师(建设单位项目代表)：
年 月 日
架空光缆敷设安装检查记录 TXZ-57
工程名称
敦煌-当金山南站光缆环线工程
工程编号
单位工程名称
敦煌-当金山南站光缆环线工程--直埋
设备名称
制造厂家
规格型号
安装地点
检 查 记 录
序 号
项 目
技术规定
实测值或符合度
架空光缆安装
1
架空光缆垂度
应根据光缆结构及架挂方式拟定，吊线的原始垂度可参照YD5121-2023附录E
符合设计规定
2
架空光缆每1～3根杆作一处伸缩预留
伸缩预留安装应符合YD5121-20
符合设计规定
3
光缆引上杆
应采用钢管保护，高度大于2500mm，视管径应穿两根以上子管，下部延伸至人(手)孔内或地下；上部长于钢管口以上30cm。钢管上方管口以及子管应作堵塞解决。光缆引上后应作伸缩预留弯，其安装应符合YD5121-2023图3.4.8所示
符合设计规定
4
光缆吊线挂钩
应符合设计规定，一般挂钩的距离为50cm，允许偏差±3cm。挂钩在吊线上的搭扣方向应一致，挂钩托板安装整齐
符合设计规定
光缆接头盒的安装
1
根据光缆接头盒程式宜安装在电杆附近的吊线上，立式接头盒可安装在电杆上
光缆接头盒安装必须牢固、整齐，两侧作伸缩预留，符合YD5121-2023图3.4.10-1所示
/
2
电杆编号
应按设计规定进行标志，从光缆A端依次编序杆号。杆号应标在面向杆路所沿道路一侧，最低一个字符离地面2m
/
3
光缆与架空电力线路交越时
一般应从电力线下方通过，并在交越部位作绝缘解决
/
4
架空光缆在市区内敷设时
应符合市话架空线路的相关规定
/
施工单位
监理(建设)单位
检测人：
项目技术负责人：
年 月 日
监理工程师(建设单位项目代表)：
年 月 日
架空光缆杆路安装检查记录 TXZ-58
工程名称
敦煌-当金山南站光缆环线工程
工程编号
单位工程名称
敦煌-当金山南站光缆环线工程--直埋
设备名称
制造厂家
规格型号
安装地点
检 查 记 录
序 号
项 目
技术规定
实测值或符合度
杆路架设
1
架空光缆杆路按设计规定立杆
电杆洞深应满足YD5121-2023表3.4.1规定
符合设计规定
2
架空光缆杆路杆距
50m
符合设计规定
3
架空光缆线路距地面和其他建筑物的距离
应满足YD5102-2023《长途通信光缆线路工程设计规范》有关规定。具体符合YD5121-2023表3.4.2规定
符合设计规定
吊线安装
1
吊线的程式
必须符合设计规定
符合设计规定
2
吊线安装加固
应用穿钉(木杆)或吊线抱箍(水泥杆)和三眼单槽夹板或用吊线担、压板安装
符合设计规定
拉线的安装
1
终端杆拉线选择
应选择比吊线大一级程式
符合设计规定
2
角杆拉线选择
角深大于13m时，应选择比吊线大一级的程式
/
3
中间杆当两侧线路负荷不同时
应设立顶头拉线，拉线程式应与拉力较大的一侧的吊线程式相同
/
4
抗风杆和防凌根侧面拉线选择
应与吊线程式相同
/
5
假终结、泄力结、长杆档和角深大于3m的主拉线杆
拉线和吊线同程式
/
6
抗风杆和防凌杆拉线的隔装
应符合设计规定或符合YD5121-2023表3.4.5-1规定
/
7
避雷线和接地线
应按设计规定装设，光缆吊线一般应每隔300～500m运用电杆避雷线或拉线接地，每隔1Km左右加装绝缘子进行电气断开
符合设计规定
施工单位
监理(建设)单位
检测人：
项目技术负责人：
年 月 日
监理工程师(建设单位项目代表)：
年 月 日
直埋光缆敷设安装检查记录 TXZ-60
工程名称
敦煌-当金山南站光缆环线工程
工程编号
单位工程名称
敦煌-当金山南站光缆环线工程--直埋
设备名称
制造厂家
规格型号
安装地点
检 查 记 录
序 号
项 目
技术规定
实测值或符合度
1
直埋光缆埋深
应满足YD5102-2023《长途通信光缆线路工程设计规范》有关规定。具体符合YD5121-2023表3.2.1规定
符合设计规定
2
光缆可同其他通信光缆或电缆同沟敷设
但不得重叠交叉，缆间平行净距不小于10cm
符合设计规定
3
直埋光缆与其他建筑设施间的最小净距离
应满足YD5102-2023《长途通信光缆线路工程设计规范》有关规定。具体符合YD5121-2023表3.2.3规定
符合设计规定
4
光缆采用钢管保护时
应伸出路基两侧排水沟外1m，光缆埋深距排水沟底应不小于80cm，并符合相关部门规定。钢管内径应满足安装子管的规定，但应不小于80mm
/
5
光缆线路穿越允许开挖路面的公路或乡村大道时
应采用塑料管或钢管保护；穿越有动土也许的机耕路时，应采用铺红砖或水泥盖板保护
/
6
光缆敷设在斜坡地段时
应满足设计及规范规定
符合设计规定
7
光缆穿越沿靠山涧、溪流等易受水流冲刷的地段时
根据具体情况设立漫水坡、挡水墙或其他保护措施
/
8
直埋光缆接头
应安排在地势较高、较平坦易于维护施工处；接头坑深度一般应符合光缆埋深度规定；光缆接头上方采用水泥盖板或其他防机械损伤的措施；光缆预留的盘应整齐
符合设计规定
9
光缆线路标记的埋设
应符合设计规定或相关规范的规定
符合设计规定
施工单位
监理(建设)单位
检测人：
项目技术负责人：
年 月 日
监理工程师(建设单位项目代表)：
年 月 日
