第十四章 墙柱面工程
第一节 墙柱面工程的组成与说明
一、墙柱面工程的工程内容
二、定额的有关说明
1. 本章定额中砂浆配合比，饰面材料及型材的型号规格与设计不同时，可按设计规定调整，但人工、机械消耗量不变。
2. 圆弧形、锯齿形等不规则墙面抹灰、镶贴块料按相应项目人工乘以系数1.15，材料乘以系数1.05。
3. 镶贴块料和装饰抹灰的“零星项目”适用于挑檐、天沟、腰线、窗台线、门窗套、压顶、扶手、雨蓬周边等。

第二节 墙柱面工程的工程量计算规则
一、内墙抹灰
1．内墙抹灰面积，应扣除门窗洞口和空圈所占的面积，不扣除踢脚板、挂镜线、0.3m2以内的孔洞和墙与构件交接处的面积，洞口侧壁和顶面亦不增加。墙垛、附墙烟囱侧壁、砖墙中的钢筋砼梁、柱等的抹灰面积与内墙抹灰工程量合并计算。如图14.1、14.2所示。

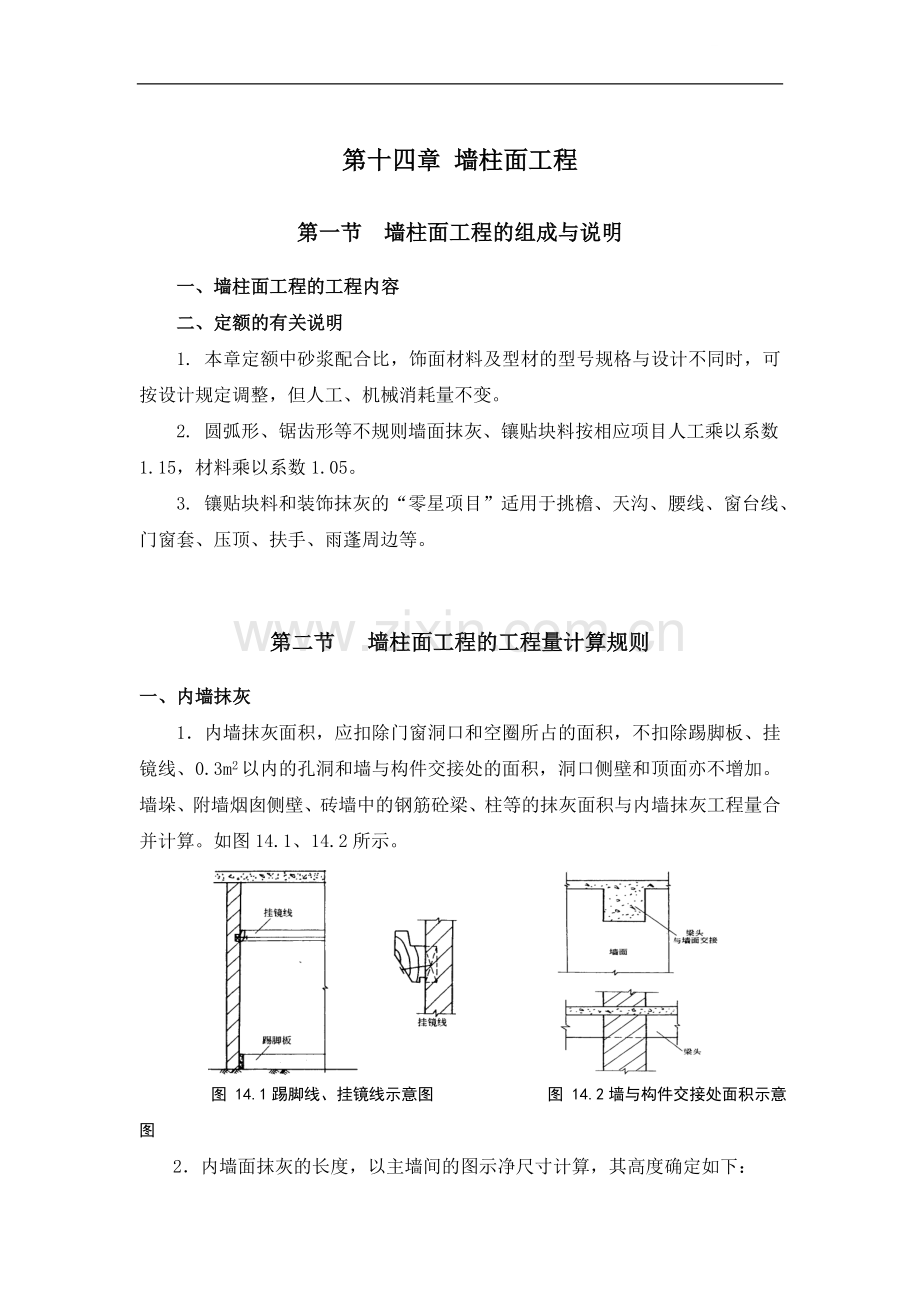

图 14.1踢脚线、挂镜线示意图 图 14.2墙与构件交接处面积示意图

2．内墙面抹灰的长度，以主墙间的图示净尺寸计算，其高度确定如下：
(1)无墙裙、无踢脚线其高度按室内地面或楼面至天棚底面之间距离计算。
(2)有墙裙的，其高度按墙裙顶至天棚底面之间距离计算。
(3)钉板天棚的内墙抹灰，其高度按室内地面或楼面至天棚底面另加10cm计算。如图14.3所示。
3．内墙裙抹灰面积按内墙净长线乘以高度计算，应扣除门窗洞口和空圈所占的面积门窗洞，口和空圈的侧壁面积不另增加，墙垛、附墙烟囱侧壁面积并入墙裙抹灰面积内计算。如图14.4所示。

图14.3 内墙面抹灰高度示意图 图14.4 门窗洞口侧壁及抹灰示意图
二、外墙面装饰抹灰面积，按垂直投影面积计算，应扣除门窗洞口和0.3m2以上的孔洞所占的面积，门窗洞口及孔洞侧壁面积亦不增加。附墙柱侧面抹灰面积应并入外墙抹灰面积工程量内。
三、柱抹灰按结构断面周长乘高以面积计算。如图14.5所示。(a+b)×2×H

图14.5 柱面抹灰示意图 图14.6 柱面挂贴花岗岩板示意图
四、女儿墙(包括泛水、挑砖)、阳台栏板(不扣除花格所占孔洞面积)内侧抹灰按垂直投影面积乘以系数1.10，带压顶者乘系数1.30按墙面定额执行。
五、“零星项目”按设计图示尺寸以展开面积计算。
六、墙面贴块料面层，按实贴面积计算。

七、墙面贴块料、饰面高度在300mm以内者。按踢脚板定额执行。
八、柱饰面面积按外围饰面尺寸乘以高度计算。如图14.6所示。0.64×4×H
九、挂贴大理石、花岗岩其他零星项目的花岗岩、大理石是按成品考虑的，花岗岩、大理石柱墩、柱帽按最大外径周长计算。
十、除定额已列有柱帽、柱墩的项目外，其他项目的柱帽、柱墩工程量按设计图示尺寸以展开面积计算并入相应柱面积内，每个柱帽或柱墩另增人工：抹灰0.25工日，块料0.38工日，饰面0.5工日。
十一、隔断按墙的净长乘净高计算，扣除门窗洞口及0.3m2以上的孔洞所占面积。
十二、全玻隔断的不锈钢边框工程量按边框展开面积计算。
十三、全玻隔断、全玻幕墙如有加强肋者，工程量按其展开面积计算；玻璃幕墙、铝板幕墙以框外围面积计算。
十四、装饰抹灰分格，嵌缝按装饰抹灰面面积计算。

布置作业：某施工图纸，要求完成该工程的墙柱面工程量计算。

第三节 墙柱面工程实例分析
［例14.1］ 如图13.5、图13.6所示某高校实习工厂，内墙面及独立柱做中级抹灰、腻子刮平；外墙面普通水泥白石子水刷石。外墙上C—1：1500×2100mm；C—2： 2400×2100mm，均为双层的空腹钢窗，M—1：1500×3100mm，为平开有亮玻璃门，内墙上M—2：1000×3100mm，为半玻璃镶板门。试计算墙柱面装饰的工程量及该工程的直接工程费。
［解］　内墙抹灰按图示尺寸算面积，应扣除门窗洞口面积，洞口的侧壁和顶面不增加面积。注意：附墙的柱、垛侧壁并入墙面抹灰面积中。独立柱抹灰应按结构断面尺寸计算。
（1）内墙抹灰面积
内墙净长线长=（8.10–0.24+7.20–0.24+3.00-0.24+3.60-0.24
　　　 +5.10-0.24+3.60-0.24)×2= 58.32m
①内墙面积 S 1= 58.32×4.10 = 239.11m2
②门窗洞口面积 S2 = 1.50×2.10×5+2.40×2.10+1.50×3.10×2+1.00×3.10×2
= 36.29m2
③附墙垛两侧面积S3 = 0.24×4.10×4 = 3.94m2
内墙面抹灰总计S = S1–S2 + S3
= 239.11–36.29+ 3.94= 206.76m2
（2）内墙刮腻子
工程量同内墙抹灰 S = 206.76m2
（3）外墙水刷石面积
L外 = （11.04 + 8.34）×2 = 38.76m
外墙面积 S1 = 38.76×（4.50 + 0.15）= 180.23m2
门窗洞口面积S2 = 1.50×2.10×5 + 1.50×3.10×2= 25.05m2
外墙水刷石面积S = S1–S2
= 180.23–25.05= 155.18m2
（4）独立柱抹灰面积
S = 4.10×0.40×4 = 6.56m2
套定额见表14.1。
表14.1
定 额
编 号
工程名称
单 位
数 量
预算价值
单价
合计
289
内墙中级抹灰
m2
206.76
9.02
1865
1444
内墙刮腻子
m2
206.76
2.29
473
345
外墙水刷石
m2
155.18
22.99
3568
296
独立柱抹灰
m2
6.56
12.47
82

合　计

5988

［例14.2］ 某单层职工食堂，室内净高3.9m，室内主墙间的净面积为35.76m× 20.76m，外墙墙厚为240mm，外墙上设有1500mm× 2700mm 铝合金双扇地弹门2樘（型材框宽为101.6mm，居中立樘），1800mm× 2700 mm铝合金双扇推拉窗14樘（型材为90系列，框宽为90mm），外墙内壁需贴白色瓷砖（瓷砖到顶），试计算贴块料的工程量。
［解］ 按规定，墙面贴块料面层按图示尺寸以实贴面积计算，即扣除门窗洞口面积，增加侧壁和顶面的面积。
外墙内壁面积： S1 =（35.76 + 20.76）×2×3.9 = 440.86m2
门洞口面积： S2 = 1.50×2.70×2 = 8.10m2
窗洞口面积： S3 = 1.80× 2.70× 14 = 68.04 m2
应增门洞侧壁和顶面：
门洞侧壁和顶面宽为： b1 = （0.24–0.1016）/2 = 0.069m
门洞侧壁和顶面面积 ： S4 = （2.70×2 + 1.50）×0.069×2= 0.95m2
应增窗洞侧壁和顶面：
窗洞侧壁和顶面宽为： b2 = （0.24–0.09）/2 = 0.075m
窗洞侧壁和顶面面积： S5 = （1.80+2.70×2）×0.075×14= 7.56m2
则内墙贴瓷砖块料工程量为：
S = S1–S2–S3 + S4 + S5
= 440.86 –8.10 –68.04 + 0.95 + 7.56 = 373.23m2

布置作业：某施工图纸，要求完成该工程的墙柱面工程量计算。
