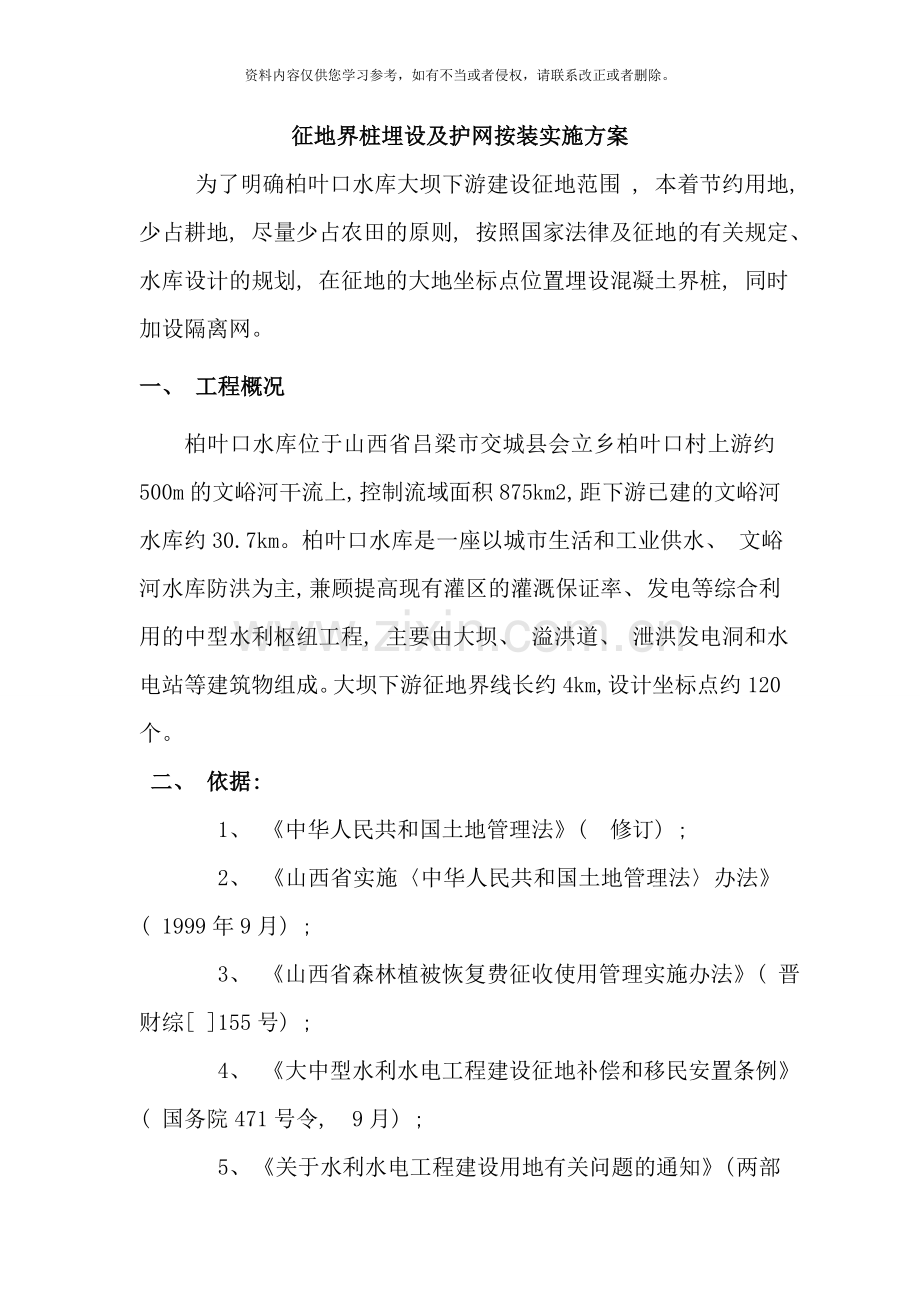

征地界桩埋设及护网按装实施方案
为了明确柏叶口水库大坝下游建设征地范围 , 本着节约用地, 少占耕地, 尽量少占农田的原则, 按照国家法律及征地的有关规定、 水库设计的规划, 在征地的大地坐标点位置埋设混凝土界桩, 同时加设隔离网。
一、 工程概况
柏叶口水库位于山西省吕梁市交城县会立乡柏叶口村上游约500m的文峪河干流上, 控制流域面积875km2, 距下游已建的文峪河水库约30.7km。柏叶口水库是一座以城市生活和工业供水、 文峪河水库防洪为主, 兼顾提高现有灌区的灌溉保证率、 发电等综合利用的中型水利枢纽工程, 主要由大坝、 溢洪道、 泄洪发电洞和水电站等建筑物组成。大坝下游征地界线长约4km,设计坐标点约120个。
二、 依据:
1、 《中华人民共和国土地管理法》( 修订) ;
2、 《山西省实施〈中华人民共和国土地管理法〉办法》( 1999年9月) ;
3、 《山西省森林植被恢复费征收使用管理实施办法》( 晋财综[ ]155号) ;
4、 《大中型水利水电工程建设征地补偿和移民安置条例》( 国务院471号令, 9月) ;
5、 《关于水利水电工程建设用地有关问题的通知》( 两部一委联合发 布, 国土资发[ ]355号) ;
6、 《水利水电工程建设征地移民设计规范》( SL290— ) 。
7、 《山西省柏叶口工程初步设计报告》
8、 《山西省柏叶口水库工程建设用地项目勘测定界技术报告》
三、 实施办法
1、 界桩制作、 放样与埋设
( 1) 、 永久界桩采用钢筋混凝土界桩, 界桩的制作采用界桩模具预制, 规格150mm×150mm×700mm,中间设有￠100的钢筋。
( 2) 、 测量的技术要求, 界桩测量技术要求按SL197的规定执行。
( 3) 、 永久界桩布置的技术要求, 永久界桩分为主桩和加密桩, 建设征地范围的控制点应埋设主桩, 控制点以外的可设加密桩; 两主桩间距为500m~1000m,加密桩的间距为50m~200m,相邻两桩之间应相互通视。建设征地范围的各转折点应埋设界桩。界桩采用混凝土浇筑或素土夯实, 永久主桩地面出露高度为150mm~250mm,加密桩地面出露高度为100mm~150mm。永久主桩埋设高程允许误差小于100mm,加密桩埋设高程允许误差小于300mm; 所有界桩要统一编号。
2、 隔离网的布设与安装
隔离网采用两种形式, 在高差比较大的陡坡段采用刺丝刺网, 便于安装, 价格比较便宜。

在高差比较小的平缓地段采用框架护栏网的形式, 因为考虑到以后旅游开发, 要讲求实用性。

四、 工程投资情况
1、 点位测量及界桩
取费标准和依据:
中华人民共和国财政部、 国家测绘局颁布:
从 2月5日执行的《测绘生产成本费用定额》。
2、 取费项目及预算工程总价款:
序号
项目名称
单位
工作量
类别
单价( 元)
系数
合计( 元)
备注
1
E级GPS控制点
件
30
复杂
4731

141930

2
界桩
个
120
主桩
60

7200

工程总价款为: 14.9万元
工作量总计120点, 每件以4个点计, 共计30件。
3、 平缓地区框架护网长度约1500m, 单位价格120元/米, 合计18.0万元。陡坡段长度约2500m,单位价格50元/米, 合计12.5万元
4、 第2和第3合计投资总额为45.4万元。
