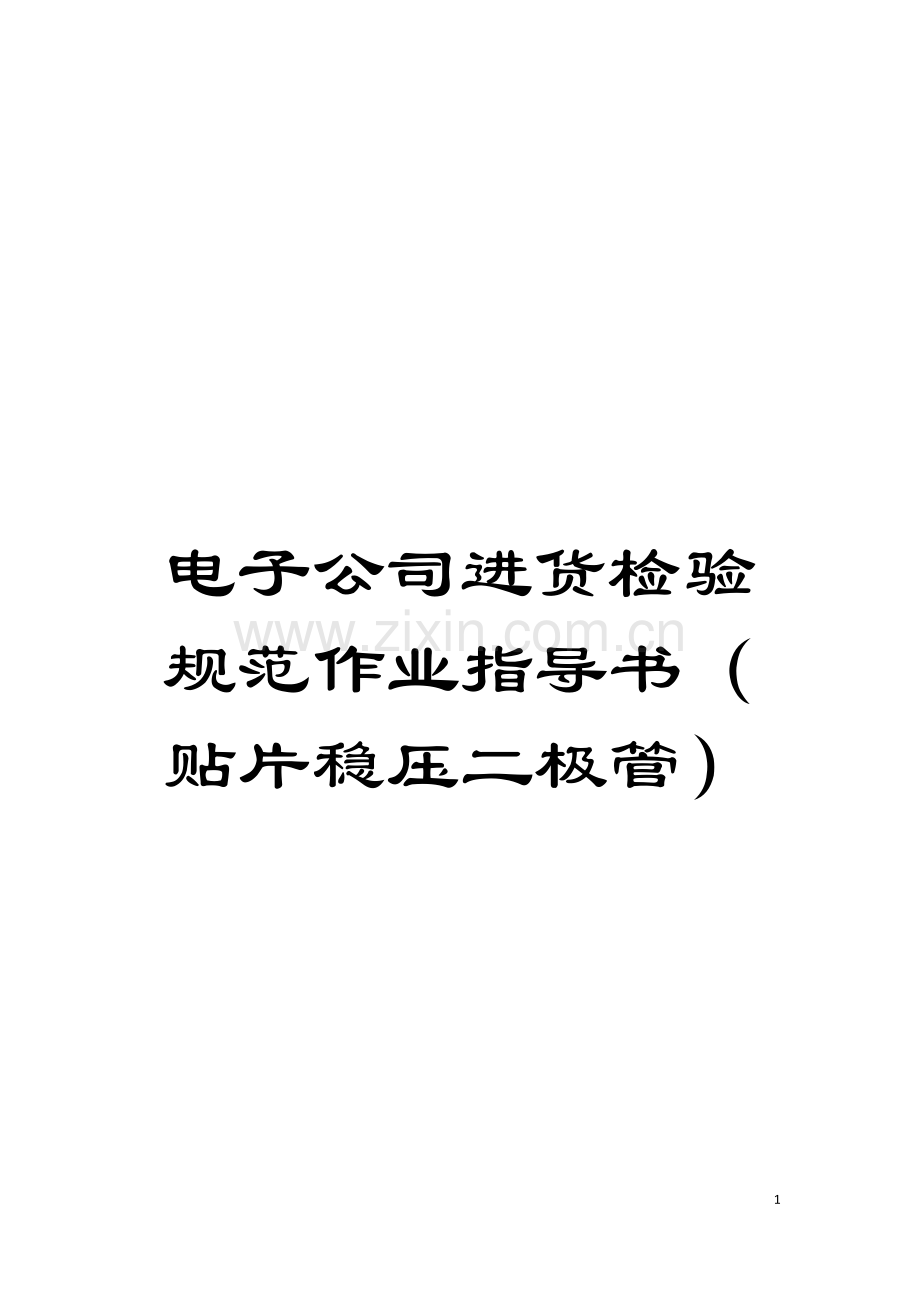

电子公司进货检验规范作业指导书(贴片稳压二极管)模板.doc

电子公司进货检验规范作业指导书（贴片稳压二极管）4资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。分发号受控状态 第 1 页 共 1 页作 业 指 导 书 进货检验规范( 贴片稳压二极管) 编 号第 2 版第 0 次修改生效日期1 目的及适用范围 本检验规范的目的是保证本公司所购贴片稳压二极管的质量符合要求。本检验规范适用于汉王制造有限公司无特殊要求的贴片稳压二极管。2 参照文件: 本作业规范参照本公司程序文件进货检验控制程序, 可焊性、 耐焊接热实验规范, 电子产品( 包括元器件) 外观检查和尺寸检验规范以及相关可靠性试验和相关技术、 设计参数资料及GB2828和GB2829抽样程序。3 规范内容: 3.1 测试工量具及仪表: 半导体管特性图示仪( XJ4810) , 游标卡尺, 恒温铬铁, 浓度不低于95%的酒精3.2 缺陷分类及定义: A类: 单位产品的极重要质量特性不符合规定, 或者单位产品的质量特性极严重不符合规定。 B类: 单位产品的重要质量特性不符合规定, 或者单位产品的质量特性严重不符合规定。 C类: 单位产品的一般质量特性不符合规定, 或者单位产品的质量特性轻微不符合规定。3.3 判定依据: 抽样检验依GB2828标准, 取特殊检验水平S-3; AQL : A类缺陷为0, B类缺陷为0.4, C类缺陷为1.0 。标有号的检验项目抽样检验依GB2829标准, 规定RQL为30, DL为III, 抽样方案为: n = 6 , Ac = 0 , Re = 1 。3.4 检验项目、 标准、 缺陷分类一览表缺 陷 分 类序号检验项目验收标准验收方法及工具ABC1稳压值符合设计要求半导体管特性图示仪2标识标识完备、 准确、 无错误目测3标识附着力标识清晰, 用浸酒精的棉球擦拭三次后无变化酒精棉球4外观检查无变形、 无破损、 无污迹,引线无氧化现象目测5尺寸及封装符合设计要求游标卡尺6可焊性温度26010, 时间2S , 锡点圆润有光泽, 稳固铬铁7耐焊接热温度26010, 浸锡时间5S后, 外观、 电气与机械性能良好铬铁8包装包装良好,随附出厂时间及检验合格证 目测4 相关记录与表格 进货检验报告 HWM-QR099- 批准人签名审核人签名制定人签名批准日期审核日期制定日期
