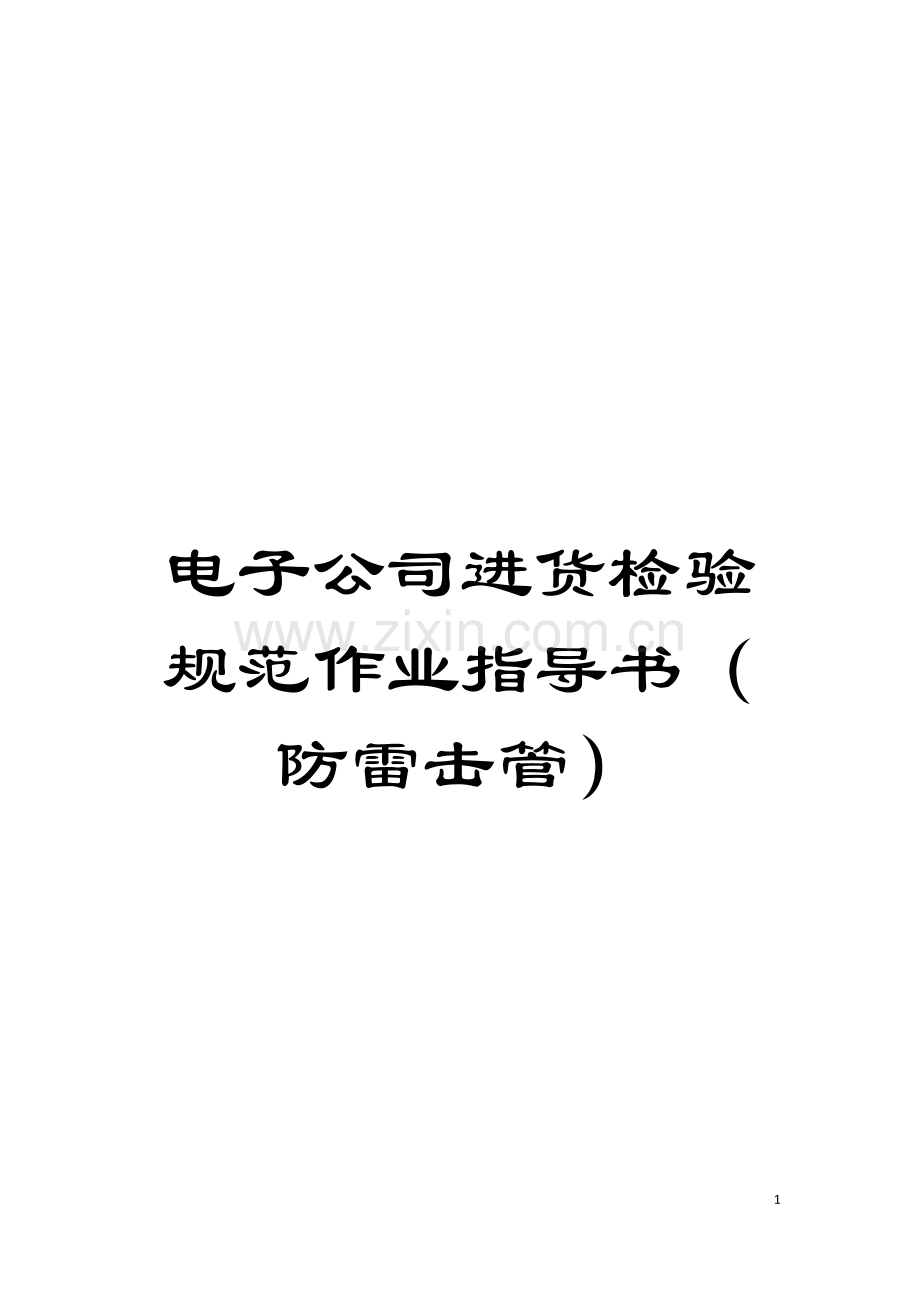

电子公司进货检验规范作业指导书(防雷击管)模板.doc

电子公司进货检验规范作业指导书（防雷击管）4资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。分发号受控状态 第 1 页 共 1 页作 业 指 导 书 进货检验规范( 防雷击管) 编 号第 2 版第 0 次修改生效日期1 目的及适用范围 本检验规范的目的是保证本公司所购防雷击管的质量符合要求。本检验规范适用于汉王制造有限公司E风201智能电话机或其它电话机所用的同型号同性能的防雷击管。2 参照文件: 本作业规范参照本公司程序文件进货检验控制程序, 可焊性、 耐焊接热实验规范, 电子产品( 包括元器件) 外观检查和尺寸检验规范以及相关可靠性试验和相关技术、 设计参数资料及GB2828和GB2829抽样程序。 3 规范内容: 3.1 测试工量具及仪表: 耐压测试仪( DF2672) 或满足测试条件的交流电源, 防雷击管测试工装, 游标卡尺, 锡炉, 测力计, 浓度不低于95%的酒精3.2 缺陷分类及定义: A类: 单位产品的极重要质量特性不符合规定, 或者单位产品的质量特性极严重不符合规定。 B类: 单位产品的重要质量特性不符合规定, 或者单位产品的质量特性严重不符合规定。 C类: 单位产品的一般质量特性不符合规定, 或者单位产品的质量特性轻微不符合规定。3.3 判定依据: 抽样检验依GB2828标准, 取一般检验水平; AQL : A类缺陷为0, B类缺陷为0.4, C类缺陷为1.0 。标有号的检验项目抽样检验依GB2829标准, 规定RQL为30, DL为III, 抽样方案为: n = 6 , Ac = 0 , Re = 1 。3.4 检验项目、 标准、 缺陷分类一览表缺 陷 分 类序号检验项目验收标准验收方法及工具ABC1电性能防雷击管两端加上测试电压 AC120V, 无过压保护现象耐压测试仪及工装2标识标识完备、 准确、 无错误目测3标识附着力标识清晰, 用浸酒精的棉球擦拭三次后无变化酒精棉球4外观检查无变形、 无破损、 无污迹,引线无氧化现象目测5尺寸及封装符合设计要求游标卡尺6可焊性温度26010, 时间2S , 渗锡表面光滑, 无起珠和波纹状锡炉7耐焊接热温度26010, 浸锡时间5S后, 外观、 电气与机械性能良好锡炉8引出端强度水平拉力10N, 时间5S, 无可见损伤测力计9包装包装良好,随附出厂时间及检验合格证 目测4 相关记录与表格 进货检验报告 HWM-QR099-批准人签名审核人签名制定人签名批准日期审核日期制定日期
