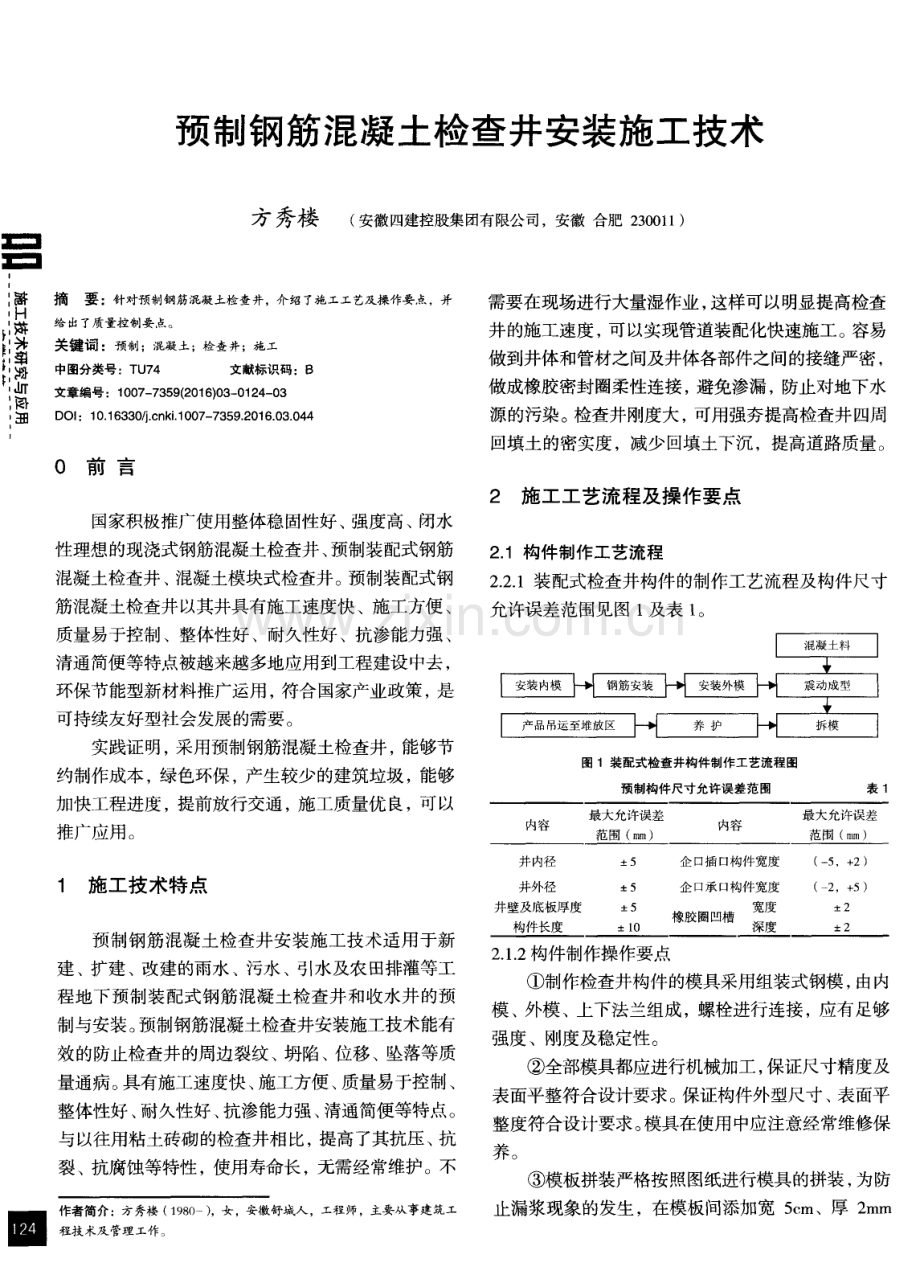

预制钢筋混凝土检查井安装施工技术 方秀楼 ( 安 徽 四 建 控 股 集 团 有 限 公 司 ， 安 徽合 肥2 3 0 0 1 1 ) 口 口 ： 藩 摘 要：针对预制钢筋混凝土检查井， 介绍了施工工艺及操作要点， 并 I 给 出了质量控制要点。 ； I 关 键 词： 预 制 ； 混 凝 土 ； 检 查 井 ； 施 工 ： ： 中 图 分 类 号 ： T U 7 4 文 献 标 识 码 ： B I 文章编号 ：1 0 0 7 7 3 5 9 ( 2 0 1 6 ) 0 3 0 1 2 4 0 3 兰 E 日D OI ：1 0 1 6 3 3 o j c n k i 1 0 0 7 7 3 5 9 2 0 1 6 0 3 0 4 4 圜 0 前 言 国家积极推广使用整体稳固性好、 强度高、 闭水 性理想 的现浇式钢筋混凝土检查井 、 预制装配式钢筋 混凝土检查井 、 混凝土模块式检查井 。 预制装配式钢 筋混凝土检查井以其井具有施工速度快、施工方便、 质量易于控制 、整体性好 、耐久性好 、抗渗能力强 、 清通简便等特点被越来越多地应用到工程建设中去， 环保节能型新材料推广运用 ， 符合国家产业政策 ， 是 可持续友好型社会发展 的需要。 实践证明， 采用预制钢筋混凝土检查井 ， 能够节 约制作成本， 绿色环保， 产生较少的建筑垃圾， 能够 加快工程进度 ， 提前放行交通 ， 施工质量优 良，可以 推广应用。 1 施工技术特点 预制钢筋混凝 土检查井安装施工技术适用于新 建 、 扩建 、改建的雨水 、污水 、引水及农 田排灌等工 程地下预制装配式钢筋混凝土检查井和收水井 的预 制与安装。 预制钢筋混凝土检查井安装施工技术能有 效的防止检查井的周边裂纹、 坍陷、 位移、 坠落等质 量通病。 具有施工速度快、 施工方便、 质量易于控制、 整体I生 好 、 耐久性好、 抗渗能力强、 清通简便等特点。 与以往用粘土砖砌 的检查井相 比， 提高了其抗压、 抗 裂、 抗腐蚀等特性， 使用寿命长， 无需经常维护。不 作者简介：方秀楼 ( 1 9 8 0 一) ，女 ，安徽舒城人 ，工程师，主要从事建筑工 程技术及管理工作。 需要在现场进行大量湿作业， 这样可以明显提高检查 井的施工速度 ， 可以实现管道装配化快速施工。容易 做到井体和管材之间及井体各部件之间的接缝严密， 做成橡胶密封圈柔性连接 ， 避免渗漏 ，防止对地下水 源的污染。 检查井刚度大， 可用强夯提高检查井四周 回填土的密实度，减少回填土下沉，提高道路质量。 2 施工工艺流程及操作要点 2 1构件制作工艺流程 2 2 1装配式检查井构件的制作工艺流程及构件尺寸 允许误差范围见图 1 及表 1 。 内容 图 1装配式检查井构件制作工艺流程图 预制构件尺寸允许误差范围 表 1 最大允许误差 最大允许误差 内 挚 范围 ( m m ) 范围 ( m m) 井内径 5 企 口插 口构件宽度 井外径4 - 5 企 口承 口构件宽度 井 度 4- 1 0 橡胶圈凹槽 构件长度 。一 深度 2 1 2构件制作操作要点 制作检查井构件的模具采用组装式钢模 ， 由内 模、 外模、上下法兰组成， 螺栓进行连接， 应有足够 强度、刚度及稳定性。 全部模具都应进行机械加工， 保证尺寸精度及 表面平整符合设计要求。 保证构件外型尺寸、 表面平 整度符合设计要求。 模具在使用中应注意经常维修保 养 。 模板拼装严格按照图纸进行模具的拼装 ， 为防 止漏浆现象的发生，在模板间添加宽 5 e m、厚 2 ra m 的橡胶垫。模具内表面涂刷脱模剂。 构件吊环所用钢筋采用 H P B 2 3 5级 ， 严禁采用 冷加工钢筋。 吊环与埋人混凝土内的预埋铁件通过螺 栓 1 5 ram连接。 井室钢筋整体成型， 预留孔处钢筋截断并作加 强处理。 吊环严格按照图纸所示位置布置， 严禁在预留 孔位置上安装起 吊环。 混凝土运输、 浇注及间歇的全部时间不应超过 混凝土的初凝时间。 井底浇筑时， 模板倒置， 井底朝上， 分三次浇 筑，每次浇筑高度为 3 0 e m，尤其注意井底面抹平。 同一构件的混凝土应连续浇注。 混凝土振捣应 采用插入式振捣棒振实 ，并在振捣 台上实施浇注。 2 2安装工艺流程 装配式预制钢筋混凝土检查井安装工艺流程见 图 2 准备H 测量放线H 预制检查井基底处理 、垫层 井底板安装卜 + l井室拼装 、连 皇 蔓 堡曼 茎H 堕 圭 旦 竺 型 图2 装配式预制钢筋混凝土检查井安装工艺流程图 2 3 基础 施 工 采用天然地基时 ， 地基不得受扰动。 井底地基土 质必须满足设计要求，地基承载力应确保 1 0 0 k P a 以 上。遇有松软地基 、流砂等不 良地质情况 ，应按相关 地基处理规范与设计单位商定进行处理， 再进行装配 式预制钢筋混凝土检查井的安装。 井的混凝土基础的 强度和厚度必须符合设计要求 。 最低混凝土强度等级 不得低于 C 1 5 ， 素混凝土井基础的最小厚度不得小于 2 0 ram。在检查井施工过程中 ， 必须做到不间断排水 ， 严禁带水操作。 可在沟槽开挖排水明沟和集水井 ， 用 水泵抽排积水 。 装配式预制钢筋混凝土检查井井底板 下基础周边 0 1 5 m范围内，应铺 1 0 0 m m厚级配碎石 基础 ，压实后上铺 2 0 mm粗砂调平。基槽 ( 基坑 ) 深 度 较大或土质较差时应与设计和建设单位联系采取 适 当的基坑支护措施 ， 确保检查井 、 收水井安装施工 安全 。 2 4检查井安装 预制装配式钢筋混凝土检查井构件安装时应根 据预制构件重量选用合适的起重机械，一般为 5 t 起 重机或挖掘机械进行吊装就位， 施工现场须有安全可 靠的吊装作业空间。 起吊点宜采用预制构件上的预埋 吊环或预留的吊装孔， 采用其他方法起吊时应验算预 制构件的刚度， 确保预制构件安全。 安装时注意井室 垂直， 注意井室预留口轴线与管道轴线相符合。 安装 检查井时应同时安装预留支管， 预留支管的管径、 方 一 向、 高程应符合设计要求 ， 管道与井壁连接处应满足 口 设计要求。预制装配式检查井施工时 ， 井筒拼装处采 ： 用 l ： 2防水砂浆座浆处理。构件企口座浆与竖缝灌 ： 浆应饱满， 装配后的接缝砂浆凝结硬化期间应加强养 ：； 护， 并不得受外力碰撞或震动。 预制装配式钢筋混凝 土检查井通过井室模数的调节， 安装至与道路高程相 ： 差大约 2 0 c m后 ，应及时安装井圈 ，盖好井盖 ，盖板 一： 安装注意平整。在井盖盖好之前的施工 阶段 ， 对基坑 和井口均应按规定采取安全防护措施。 2 5检查井周的回填土 在安装完管道后 ， 应进行检查并验收合格， 做好 回填土回填 ，回填时遵循先下后上的顺序拆除。管道 安装完毕并经检查验收合格后， 进行回填工作。 在回 填 中需拆除边坡支撑时应采取先下后上的办法拆除。 基坑两侧回填土至管顶上 3 0 0 m m，井室或井筒周围 应对称进行回填， 以防管道位移， 并用水冲实， 管顶 3 0 0 mm 以上 回填土并分层夯实 ，密实度必须达到路 基设计要求 ， 但不应低于 9 5 。 接缝砂浆应加强养护， 在接缝砂浆强度达到 7 0 后方可进行检查井基槽回 填。回填时， 槽内应无积水， 不得回填淤泥、 腐植土 及有机物质。回填土不得夹有大块砖石 ，大块土必须 敲碎至 1 0 m m 以下方可用于回填 。沟槽 回填顺序 ， 应 按沟槽排水方 向由高向低进行 ，虚铺层厚 3 0 0 mm。 换填级配砂石或灰土时应按规定分层用平板振动器 或手扶轻型打夯机夯实 ，每层虚铺厚度不许超过 3 0 0 m m。回填压实度系数应满足设计要求 ， 或不小于 9 O 3 材料 与设备 预制混凝土检查井井座 、井盖 ，球形接头 ，可变 角接头，异性接头，附加接头，井筒多接头，堵头， 管接， 弯头，伸缩管接、内外径过度接头， 三通， 护 套管、 细石混凝土、 木支撑等。 所有预制混凝土检查 ( 下转第 1 6 7页 ) 实测值计算的坐标与设计坐标的差值 ( 单位 ：m ) 表 1 实际工程中，要求坐标偏差要小于O 0 5 m，由表 1 可知 ， 用本文方法测定 的钢护筒的中心位置坐标都 是在限差范围内。 4 总 结 精确测量桥墩群桩钢护筒三维姿态极为重要。 本 文通过斜率推导出计算钢护筒中心位置坐标的计算 公式， 并结合工程实例， 计算出钢护筒的中心位置坐 标与设计单位给出的钢护筒中心位置的坐标进行对 比，发现 、y 方向偏差都小于 0 0 5 m，满足实际工 程的需求。证明了本文方法的正确性和可靠性。 参考文献 1 】 余加勇，邵旭东 ，朱建军 ，等 柱状构筑物垂直度非接触检测方法及 其精度分析 J 】 武汉理工大学学报( 交通科学与工程版 ) ，2 0 0 8 ，3 2 ( 6) 2 】 黄腾 ，魏浩瀚 ，杨树荣南京长江三桥主塔墩基础大型双壁钢套箱施 工测量技术J 工程勘察，2 0 0 5( 2) 3 游庆仲 ，董学武 ，张雄文，等 苏通大桥挑战与技术创新 A 江苏省 公路学会优秀论文集 c 4 付新奇 ， 张国辉 建筑物倾斜观测的通用方法 J 】 测绘通报，2 0 0 4( 4) 5 李青房 ，陈永奇 工程测量学 M 北京 ：测绘出版社 ，1 9 9 5 ( 上接第 1 2 5页) 井检查井井座、 井盖以及配件规格、 型号应符合设计 及相关标准要求。 材料须有出厂合格证、 质量检验报 5 结 语 告。主要机具设备见表 2 。 主要机具设备表 表 2 4 质量控制要点( 见表3 ) 构件安装允许偏差 ( 注：表中 H为井身高度 。D为管径 ) 表 3 预制装配式钢筋混凝土检查井能够适用于结构 强度要求高、 工程抢险、 快速拼装等城市工程。 通过 工程实例分析可以发现， 对采用预制装配式检查井与 采用传统检查井通过工程造价分析可以发现 ， 预制装 配式钢筋混凝土检查井的造价相对较高， 目 前未形成 产业化 、标准化工艺 ，导致其工程造价费用提升约 5 8 t 。但是随着工艺水平 的提高及设计水平不 断优化 ， 其经济效益也能够显著提高。它所带来的社 会效益也 比较显著 ，随着社会工业化不断发展 ， 预制 装配式钢筋混凝土检查井能够有着良好的发展前景。 参考文献 1 】 于天光 预制装配式检查井施工技术的应用 J J 施工技术 ，2 0 1 4(1 2 ) ： 2 8 7 - 2 8 9 【 2 刘远祥 ，等 预制装配式钢筋混凝土检查井生产工艺研究 J 混凝土与 水泥制品 ，2 0 1 3( 9) ：3 2 3 5 墨 臣 囫
