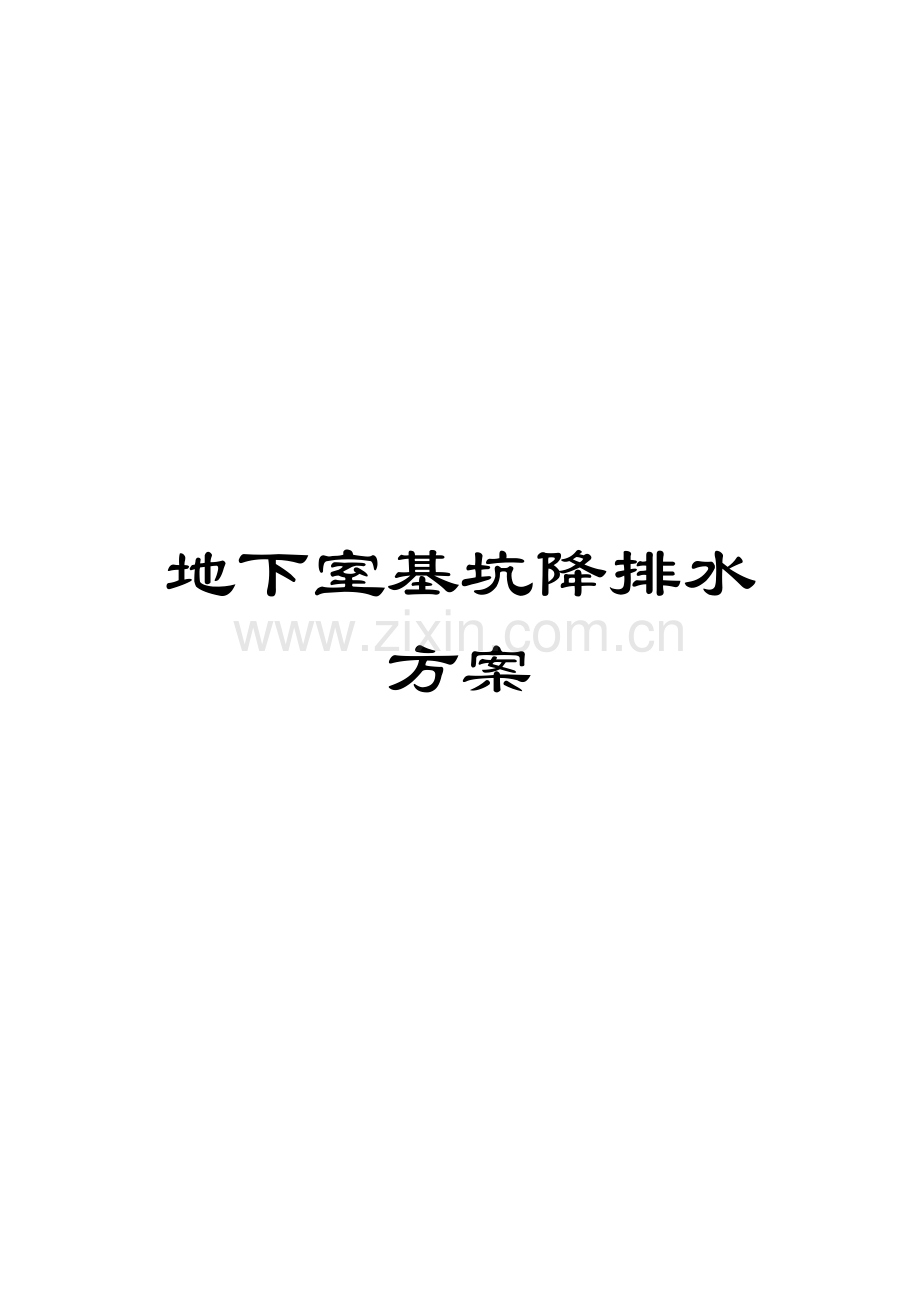

地下室基坑降排水方案.doc

地下室基坑降排水方案

东山国际新城D区一标段
基
地
下
室
基
坑
降
排
水
方
案

编 制 ：
审 核 ：
批 准 ：

中铁二局东山国际新城项目经理部

二○一○ 年 十一 月
目录
第一节 工程概况 3
第二节　地下室基坑降、排水措施 3
一、施工准备 3
二、基坑降排水方案 5
三、现场排水措施 6
四、排水系统的管理 6
五、安全措施 7
附图：地下室基坑排水示意图

第一节 工程概况
成都华信大足房地产开发有限公司在成都市龙泉驿区兴建东山国际新城D区一标段，建设工程位于成都市龙泉驿区柏合镇，建筑工地东、北边靠近东山国际E区，南、西边靠近东山国际C区，周边为已建道路。本标段一期建筑面积约5.6万㎡，地下室约1.3万㎡，地上部分约4.8万㎡，由一个单层地下室、6栋商住房组成，其中商住房建筑层数为11层，建筑总高度约为37.1米。
本工程一期修建的3#－8#楼采用矩形承台桩基础，主楼以外的地下室部分采用钢筋混凝土柱下独立基础，以可塑粘土作为基础持力层。建筑工程等级一级，建筑防火耐火等级：地上二级，地下一级；地下室防水等级二级；结构类型及抗震设防烈度：抗震设防烈度为7度。建筑物设计使用年限：50年。
第二节　地下室基坑降、排水措施
本工程地下室基础施工过程中可能遇到降雨，因此，基坑开挖及基础施工时必须采取有效降排水措施，防止基坑被浸泡。具体方法如下：
一、施工准备
1、成立地下室基坑降排水施工小组
为确保地下室施工安全、顺利，确保施工质量，各项措施能落实到实处，本工地特成立地下室基坑降排水施工小组。领导小组负责整个地下室基坑降排水施工的领导工作，包括制定降排水施工方案、技术措施、安全措施，负责雨天的防洪、防雨、抢险工作等，并负责监督各项方案措施的贯彻落实情况。
小组成员：
组 长：田铭阳
副组长：庹明高、陈书元
组 员：李军、林立福、许彪、蒋金岑、赵可、杨帆、尧文强、钟静2、施工部署
1）、节假日期间及夜间设专职的值班人员，保证昼夜有人值班并做好值班记录，同时设置天气预报员，负责收听和发布天气情况，中、大雨期间停止混凝土的浇灌、钢筋焊接、防水等工作。
2）、组织相关人员全面检查施工现场的准备工作，包括临时设施、临电、机械设备、道路等，检查施工现场及生产生活基地的排水设施，疏通各种排水渠道，清理雨水排水口，保证雨天排水通畅。
3）、雨季施工所需主要材料及设备
材料名称
数 量
材料名称
数 量
塑料薄膜
m2
铁锹
20把
潜水泵
6台
彩条布
800m2
消防水带
400m
苫布
300m2
雨鞋
30双
手电
15只
雨衣
30件

3、现场及临时设施的处理
1）、现场道路全部硬化为150mm厚砼路面，地下室基坑沿基槽周边以外500mm处设排水明沟，分段施工的每个基坑转角角处设集水坑（详见地下室基坑降排水示意图）。
2）、在搭设临时设施时已考虑了防水、防潮问题，而且全部到位。在雨期施工中，对各种临时设施，包括办公室、库房、加工场等的屋面、地面、门窗等部位要全面检查看是否符合防水、防潮的要求，对不符合要求的部位要重新处理。
4）、机电设施的防护：做好冷拉机、切断机、弯曲机、电焊机、电锯机等机械的安全防护、防雨及接地，并作好相应记录。对塔吊的防雷接地重新检查，有问题要及时排除。
5）、对所有的临时用电的配电箱要进行检查，对配电箱防护不符合要求的，以及各级保护不齐全的要全面处理，不留死角，对架空线路也要进行检查，不能留有隐患。备齐各类机电设施常见易损零部件，备齐各类灯具，准备富余的活动配电箱。
二、基坑降排水方案
本工程基坑开挖后，在基坑周边布置排水明沟及集水坑排水，但降排水时应注意对基坑和邻近建筑物的变形观测，以防止因排水所带来的不利影响。
降排水方案确定
1、现场道路全部硬化为150mm厚砼路面，基础施工阶段沿基槽周边以外500mm处，设一条300mm×300mm排水明沟，分段施工的每个基坑转角角处设1500mm×1500mm×1500mm集水坑，排水沟坡向集水坑，利于排水。
2、派专人随时检查集水坑蓄水情况，以及时进行排水，另预留一台抽水泵以应付下暴雨等突发情况。
三、现场排水措施
1、楼栋屋面、地下室顶板采取自由排水，排放水流流进地下室基坑排水明沟，汇集至集水坑内。（详见附图）
2、土方开挖后为使下雨时基坑中的雨水能尽快地排出去，在基坑底部四周设置排水沟，沿基坑底部四周布置，并向基坑底部设置的集水坑找坡1%。
3、截水沟及排水沟中的雨水经排水沟流向集水坑。至于电梯井坑内排水，则采用在坑内留设临时集水坑，用潜水泵将水抽至坑外排水沟排走，承台下凹部分积水，可用离心泵排除。
4、在每个集水坑中布置一台1.5寸的潜水泵，雨天时进行不停抽水。
5、雨水经排水沟流到集水坑，集水坑中的水被抽至施工场地中设置的沉淀池，经沉淀后排入市政管网。
四、排水系统的管理
1、确保集水坑的施工位置准确和深度，在施工过程中防止坍塌等问题，集水坑设盖防止杂物落入影响降水效果和防止人的跌落受伤。
2、根据排水需求安排足够的人员和机械设备，必须保证设备完好，能随时投入运行。
3、平时基坑排水要设专人负责，并应对排水．积水和设备使用情况做记录，同时对集水坑塌方等情况及时清理和修复，保证排水畅通，对设备、线路等设专人检查，以保证机械．设备的正常使用。
4、现场设专项管理人员经常了解天气情况，如将降雨，应提前做好排水的各项准备，并设专人及相关人员实行节假日及夜间值班制，必要时要增加设备或采取其它措施，以保证排水能力，同时做好值班和设备运行记录。
五、安全措施
1、安全用电措施
①、制定安全用电责任制，做好施工用电安全技术交底。
②、各配电箱、开关箱应有防雨措施，加锁，并有专人负责。安装位
置周围不得有杂物，便于操作。
③、配电箱或配电线路维修时，应悬挂停电标志牌，停送电必须由专
业电工负责。
④、每台用电设备应有各处专用的开关箱，必须实行“一机、一闸、
一漏、一箱”制。严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。
⑤、所有配电箱、开关箱应每半月检修一次，维修人员必须是专业电
工。检查维修时须按规定穿绝缘鞋、戴手套，使用电工绝缘工具。
2、土方开挖安全措施
①、基坑周边禁止堆载，若出现基坑变形过大情况，必要时可采取坑内堆载及坑外卸载的方法进行抢救。
②、基坑边缘均焊接红白相间围护栏杆，高度1 米。
③、夜间施工采用塔吊壁灯及高压钠灯照明，确保光照度。
④、为确保施工施工安全，准备充分的抽水设备；遇暴雨时及时疏通排水通道，24 小时安排专人清理基坑内积水。
⑤、挖机司机要听从坑下指挥人员指挥，以防机械伤人。
⑥、挖机司机要将土方放至运土车斗内中央，装土不可过高，以免土块滑落伤人和污染道路。
