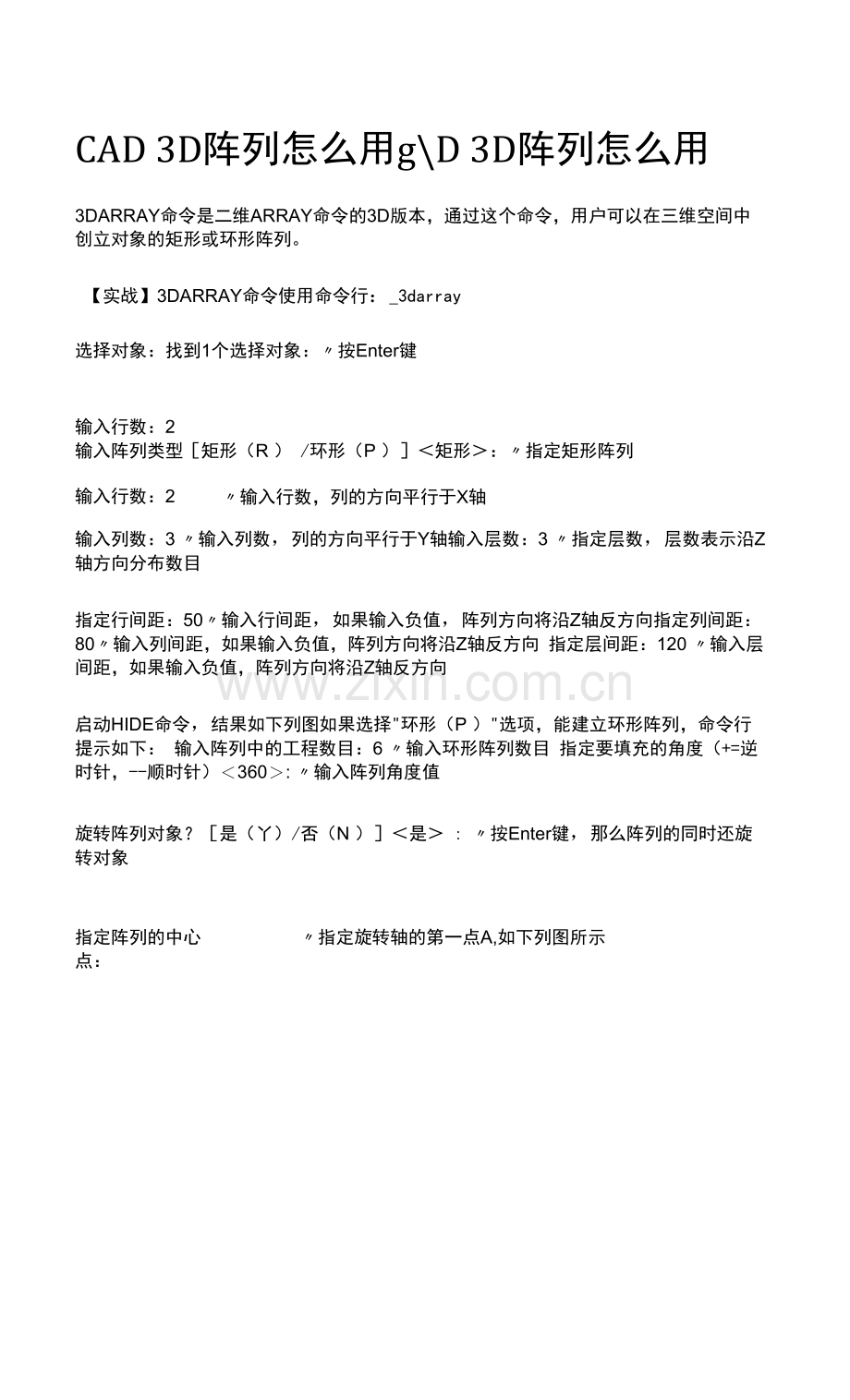

CAD-3D阵列怎么用.docx

CAD 3D阵列怎么用g\D 3D阵列怎么用
3DARRAY命令是二维ARRAY命令的3D版本，通过这个命令，用户可以在三维空间中创立对象的矩形或环形阵列。
【实战】3DARRAY命令使用命令行：_3darray
选择对象：找到1个选择对象：〃按Enter键
输入阵列类型［矩形（R ） /环形（P ）］＜矩形＞：〃指定矩形阵列输入行数：2

输入行数：2
〃输入行数，列的方向平行于X轴

输入列数：3 〃输入列数，列的方向平行于Y轴输入层数：3 〃指定层数，层数表示沿Z轴方向分布数目
指定行间距：50〃输入行间距，如果输入负值，阵列方向将沿Z轴反方向指定列间距：80〃输入列间距，如果输入负值，阵列方向将沿Z轴反方向 指定层间距：120 〃输入层间距，如果输入负值，阵列方向将沿Z轴反方向
启动HIDE命令，结果如下列图如果选择"环形（P ）"选项，能建立环形阵列，命令行提示如下： 输入阵列中的工程数目：6 〃输入环形阵列数目 指定要填充的角度（+=逆时针，--顺时针）＜360＞: 〃输入阵列角度值
旋转阵列对象？［是（丫）/否（N ）］＜是＞ : 〃按Enter键，那么阵列的同时还旋转对象

指定阵列的中心点：
〃指定旋转轴的第一点A,如下列图所示

指定旋转轴上的第二点：
〃指定旋转轴的第二点BX
环形阵列
