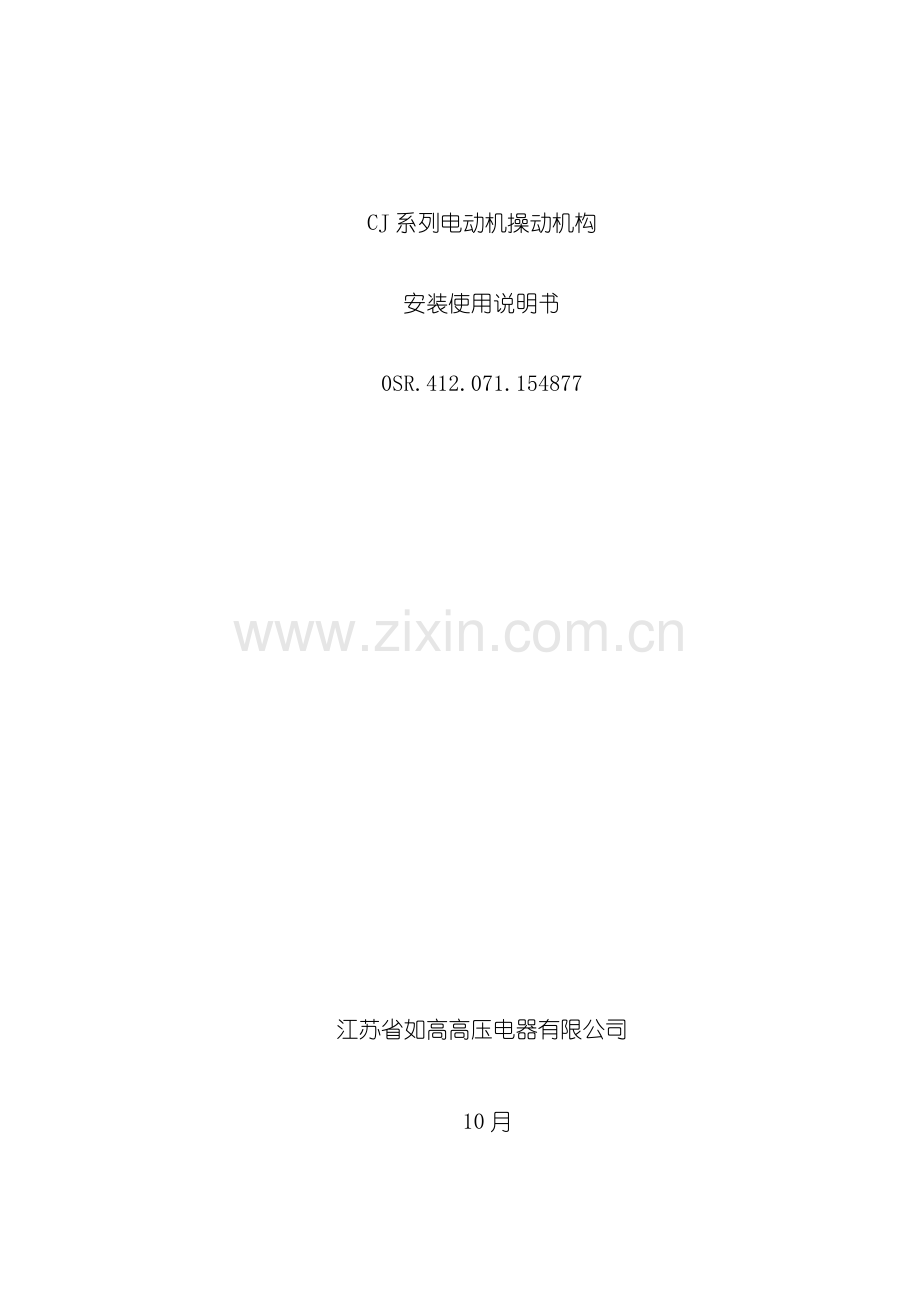

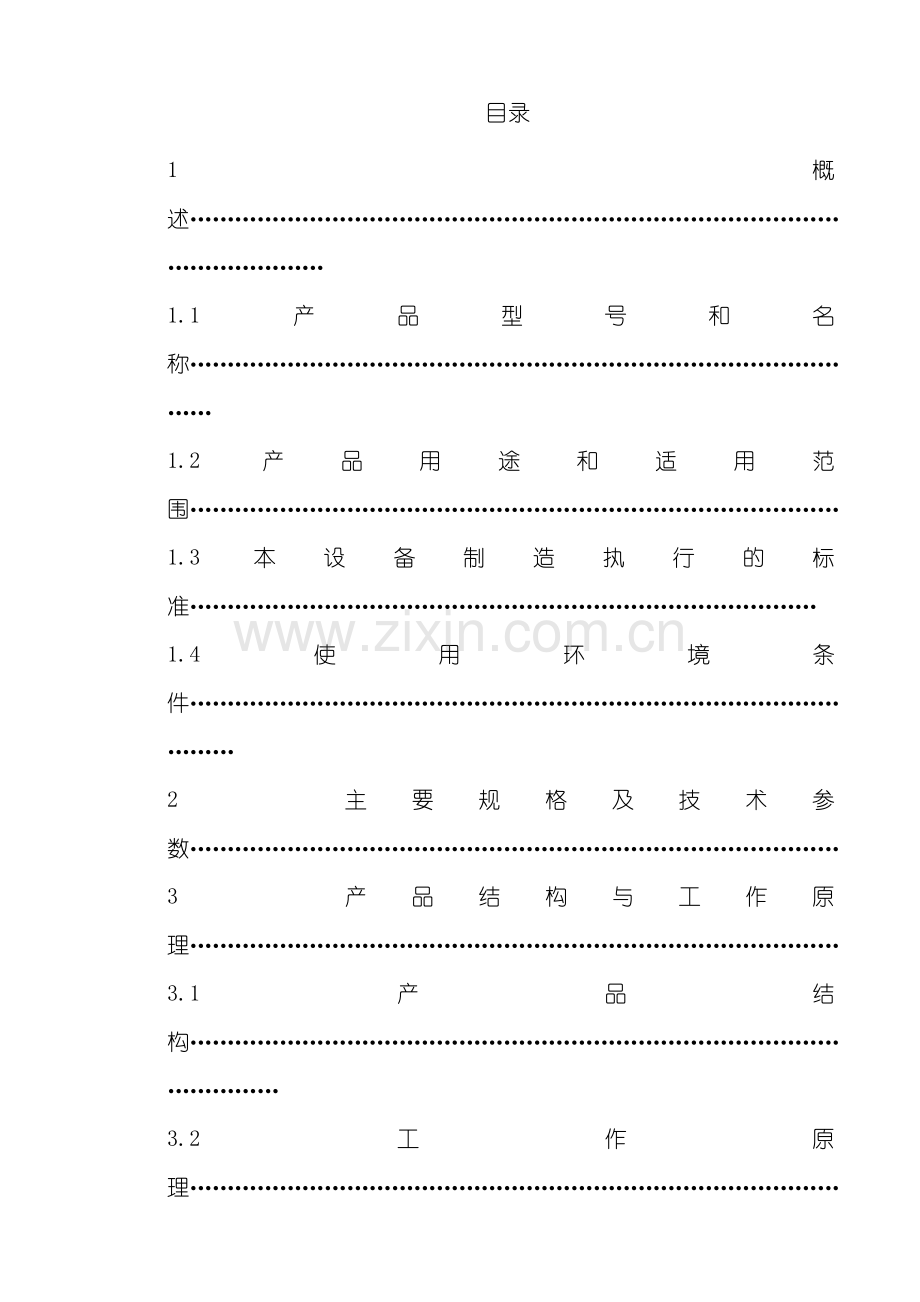

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。CJ系列电动机操动机构安装使用说明书0SR.412.071.154877江苏省如高高压电器有限公司 10月目录1 概述1.1 产品型号和名称1.2产品用途和适用范围1.3本设备制造执行的标准1.4 使用环境条件2 主要规格及技术参数3 产品结构与工作原理3.1 产品结构3.2 工作原理4 安装和调试4.1安装前检查4.2 安装步骤4.3 产品调试4.4 安装注意事项5 操作与运行5.1 电动分合闸及停止操作5.2 现场人力操作分合闸6 保养和维护6.1常规检查和维护6.2检查注意事项7 验收和贮存7.1 验收项目7.2 贮存8 随机文件及随机附件、 备件8.1 随机文件8.2 产品成套供应8.3 附图9 定货须知10 其它11 常见各种规格钢制普通螺纹连接螺纹的力矩值CJ系列电动机操动机构安装使用说明书1概述1.1 产品型号和名称a) 型号: CJ2、 CJ5 、 CJ6、 CJ9; b) 名称: 电动机操动机构。1.2 产品用途与适用范围CJ系列电动机操动机构( 简称操动机构) , 属户外产品, 供操作高压隔离开关之用, 可进行远方控制, 也可就地用电动控制或用摇把进行人力操作。1.3 本设备制造执行的标准a) IEC62271-102 高压交流隔离开关和接地开关; b) IEC62271-1 高压开关设备和控制设备标准的共用技术要求; c) IEC 60694 高压开关设备和控制设备标准的共用技术要求。1.4使用环境条件a)环境温度: -50+55; b)海拔不超过 m; c)风速不超过34m/s; d)覆冰厚度: 不超过10mm; e)地震烈度: 不超过9度; f)无频繁剧烈振动, 无易燃易爆和化学腐蚀物质; g)阳光辐射强度1000W/m2(晴天中午) ; h)不适用于具有大量导电气体、 尘埃或足以降低其电气性能及有爆炸危险的场所; i)电源电压变化范围: 额定电压的85110。2主要规格及技术参数主要技术参数见表1。表1主要技术参数项 目单位数 值电动机额定电压VAC 380、 DC220、 DC110额定功率W370额定转速r/min1400额定电流A0.98、 2.5、 5起动电流第1页 共10页A5、 15、 25编 制朱坤 1031校 核徐荣 1031标准化刘蓉 1031e重描14KF999朱坤 1021孙涛审 定易少俊 1031页次标记处数更改文件号签 字日 期会 签批 准马山华 1031表1( 续) 项 目单位数 值控制回路电压VAC380、 AC220、 DC220、 DC110控制回路电流A1额定输出转矩Nm560 、 430操动机构输出轴输出转角90、 180机构重量kg75包含产品型号CJ2、 CJ5、 CJ6、 CJ9防护等级IP543产品结构与工作原理3.1产品结构3.1.1 CJ系列机构箱内设有远、 近控开关, 可实现就地电动分、 合闸操作和远方遥控操作; 并可用摇把进行人力分、 合闸操作, 经过摇把的插入与拔出, 自动的实现手动与电动相互闭锁。3.1.2 CJ系列机构采用了先进、 可靠、 免维护的电动机保护器, 该保护器是根据隔离开关电动机构的运行特点设计的, 无需外电源, 对电动机运行中的对称性故障( 如过载、 堵转等) 及非对称性故障( 如断相、 电流不平衡) 有可靠保护功能。而且当电机电源断开后, 其过流保护装置检测到电流为零后, 会在3s左右断开控制回路电源。3.1.3 CJ系列机构内正常装有8常开、 8常闭的辅助开关, 由转轴带动辅助开关切换, 在隔离开关处于合闸或分闸位置时, 发出相应的信号。3.1.4 CJ系列机构箱采用三面开门结构, 极其便于安装维护。前门可自由打开, 侧门经过螺栓紧固, 松开螺栓即可卸下。3.2工作原理3.2.1 CJ系列机构采用电动机驱动蜗轮蜗杆减速装置, 带动输出轴工作, 输出轴采用垂直安装, 具有噪音小的特点。3.2.2 CJ系列机构中采用电气分、 合闸终点限位开关与机械限位装置相配合的方式, 使机构主轴限制在准确的位置。4安装和调试4.1 安装前检查安装前应检查操动机构有无损坏、 转动是否灵活、 紧固件是否松动、 各电气元件是否完好, 确认无损后方可进行安装。4.2 安装步骤CJ系列操动机构外形与安装尺寸见图1、 2, 电气原理接线图见图3。4.3产品调试按图1将机构固定在便于操作且垂直地面的支架上, 支架在承受 Nm弯矩作用时, 应不能产生变形及明显晃动, 此时调整固定基座的4个M16的螺栓( 用户自备) 使机构的转轴与隔离开关在同一垂直线上, 将机构箱内配供的接头套在机构输出轴上使机构和开关同处在合闸位置, 再用钢管将隔离开关和机构上的转轴连接起来。并手动操作数次, 确认准确无误后, 按图3进行控制回路接线, 同时接上地线, 最后用电动形式操作数次, 正确无误后即可投入运行。第2页 共10页在额定操作电压85110的范围内, 应能保证隔离开关可靠地分闸或合闸。4.4 安装注意事项注意: 1).转换开关QC所处位置; 2).在通电操作前, 使机构处于分合闸中间位置, 然后接上电源, 按合闸或分闸按钮。3).观察交流电动机构主轴转动方向是否符合要求。若相反, 立即切断电源, 改换电源线的相序。4).操动机构的分合闸位置不能以辅助开关切换位置确定, 必须以机构的机械定位位置确定。 5).由于电动机保护器的输出接口采用无触点的固态式电子开关, 故检验开关的通断特性不能简单的用万用表电阻档来测量。检测其它电路时能够将该接点1、 2短接。 6).装配图1所示夹件时, 螺栓需交叉、 对称、 逐步、 均匀拧紧, 最后将止紧螺栓按照附表1的参考力矩拧紧。 7). 加热: 箱内温度小于或等于5或者相对湿度大于或等于85时。8). 停止加热: 箱内温度大于或等于13或者相对湿度小于或等于75时。9).当箱内温度低于零下9时, 温湿度控制器将显示CC, 此时不属异常。5操作与运行5.1 电动分合闸及停止操作5.1.1现场就地操作电动机操动机构时, 转换开关( QC) 打在近控位置( 其原理图参见附图3) , 进行电动分闸、 电动合闸、 电动停止操作。5.1.2电动分闸: 按下分闸按钮( SB) ,分闸接触器( KM) 线圈接通, 接触器常开触头闭合并自锁, 使电动机启动, 电动机驱动蜗轮蜗杆减速装置, 主轴逆时针方向转动, 带动与主轴相连的隔离开关分闸。当主轴接近分闸终点位置时, 装在主轴上定位件使终点限位开关( SL) 分开, 切断分闸接触器的控制线圈电源, 接触器常开触头打开, 切断电动机电源, 机械限位装置使机构限制在分闸位置。5.1.3电动合闸: 按下合闸按钮( SB) , 合闸接触器( KM) 线圈接通, 接触器常开触头闭合并自锁, 使电动机启动, 电动机驱动蜗轮蜗杆减速装置, 主轴顺时针方向转动, 带动与主轴相连的隔离开关合闸。当主轴接近合闸终点位置时, 装在主轴上定位件使终点限位开关( SL) 分开, 切断合闸接触器的控制线圈电源, 接触器常开触头打开, 切断电动机电源, 机械限位装置使机构限制在合闸位置。5.1.4电动停止: 在分、 合过程中, 需要中途停止时, 可按下停止按钮( SB) ,切断控制电源。5.2 现场人力操作分、 合闸用摇把直接操作蜗杆轴, 进行分、 合闸操作。摇把插入电动机构蜗杆时, 摇把使得微动开关SL 3打开, 控制回路失电, 此时能手动操作, 不能电动; 将摇把拔出时, SL 3合上, 控制回路得电, 即可进行电动操作。从而实现手动、 电动相互闭锁。6 保养、 维护6.1 常规检查和维护产品投入运行后, 每年定期检查下列部分是否正常。常规的检查和维护必须遵照预防性维护见表2, 常见的故障判断及处理见表3用摇把操动机构运转, 检查各转动部分是否灵活, 辅助开关是否能正常切换。所有紧固零件应无松动现象。减速箱、 限位块、 定位件等零部件应无损坏。检查与调整完毕后, 在所有摩擦表面涂上润滑脂。第3页 共10页6.2 检查注意事项注意: 在检查或用摇把操动时, 必须先切断电动机的电源, 电动操作时, 务必取下手柄, 以免发生意外。表2预防性维护表开关状态需要依照相关安装要求进行的工作预控方法A开关保持运行简单检查在现场检视过程中或每2年一次A1) 设备机械部件没有损坏A2)电缆的外壳没有损伤A3) 用温度计检查机构加热器加热情况B 退出运行检修开关每5年或每4000次操作B1)进行A部分中的1-2-3项检查B2)检查螺栓紧固程度B3)检查就地、 遥控操作B4)检查手动操作B5)检查所有机械和电气部件B6)检查减速箱工作情况B7)检查下列电器部件的操作电气联锁. 小型断路器( 上下扳动小型断路器, 其触点接触良好) . 接触器( 接触器线圈通电, 各触点接触良好) . 按钮( 将按钮按下, 按钮接触良好) . 辅助开关( 转动辅助开关, 各组触点接触良好) . 行程开关( 接触良好) C 退出运行大修每 或每10000次操作C1)按照B部分中各项全面检查C2)检查主要部件的状况和磨损情况。如发现任何偏差, 则进行恢复。如需要更换, 遵循安装使用说明书里的程序。如对如何恢复有疑问, 与本公司联系。7验收和贮存7.1 验收项目用户收到产品后应在半月内按验收项目进行验收, 若发现问题须立即告知我公司, 以便共同协商处理。检查包装箱有无破损, 检查产品合格证, 安装使用说明书, 装箱单等文件是否齐全。7.2 贮存如果发运到现场后没有立即安装, 各包装组件最好在户内存储。若条件不许可, 也能够在户外放置, 但各组件应置于通风处, 为避免地面潮湿, 木箱应置于厚木板(木板厚度50mm)上并用防雨帆布覆盖, 绑好。长期存放时, 在天气晴好时应撤去帆布干燥。户外最长储存期不宜超过半年。存储期间避免受潮和腐蚀, 超过半年需开启机构箱的加热器驱潮。第4页 共10页表3故障判断及处理故障类型可能引起的原因判断标准和检查方法处理电动机构不动作电源缺相电机有”嗡嗡”声但不动作消除缺相电动机损坏电源正确, 但电机不动作更换电机行程开关损坏用万用表检查线路更换行程开关电机保护器损坏( 电机AC380V) 用导线将保护器GDH上的1及2两端子短接, 如电机恢复正常, 则为保护器损坏; 如电机不转为其它原因更换保护器电机保护器损坏( 直流电机) 将保护器GDH-3的A1和A2、 1和2短接, 电机动作, 则为保护器损坏; 如电机不转为其它原因更换保护器远控不动远方/就地开关在就地位置检查信号, 是否有控制信号断线信号切换至远方远控近控均不动作分合闸回路有元器件损坏, 接线松脱测量电动机构分合闸回路查出故障元件, 更换电器元件; 查出松脱的接线, 重新插接电气闭锁出现故障检查电气闭锁回路排除故障电动机构输出角度变化机械定位损坏经过手摇进行目视检查更换定位件行程开关损坏或断电过早经过手摇进行目视检查更换行程开关或调整其切换时间分合闸过程中保护器动作电源接触不良, 接触器主触点因沾有灰尘而接触不良, 引起短时缺相, 三相不平衡使电机电流超出动作值。分合闸过程中有停止现象1、 检查电流及电机回路接线; 2、 清理接触器触点灰尘或更换接触器。电动机构按钮无法操作在严寒地区密封圈在零下30的情况下, 阻碍按钮正常操作拆卸按钮检查密封圈是否冻坏将密封圈拆除8随机文件及随机附件、 备件8.1 随机文件 a) 安装使用说明书; b) 产品合格证; c) 装箱单。8.2 产品成套供应a) 电动机操动机构 1台; b) 手柄 5RG.253.886.102 1个; c) 夹件 1个( 具体配置如下表4所示) 。表4 夹件配置序号代号所配隔离开关型号备注15RG.124.000.1TGW4型145kV及以下隔离开关GW5型126kV及以下隔离开关GW8型126kV及以下隔离开关GW13型126kV及以下隔离开关JW2型126kV及以下隔离开关夹32焊接钢管用( 用户自备连杆用) 25RG.124.000.2T夹45无缝钢管用( 厂家配供连杆用) 35RG.124.000.3TGW7(B)72.5kV隔离开关GW7(B)145kV隔离开关夹40焊接钢管用( 用户自备连杆用) 45RG.124.000.4T夹50无缝钢管用( 厂家配供连杆用) 第5页 共10页注: 以上夹件根据配管规格供其中一种。8.3附图图1: 电动操动机构与隔离开关安装示意图图2: 电动操动机构外形尺寸图图3: a电动机操动机构接线原理图(电机电压AC380V, 控制电压AC220V/AC380V) b电动机操动机构接线原理图(电机电压AC380V, 控制电压DC110V/DC220V)c电动机操动机构接线原理图(电机电压DC220/110V, 控制电压DC220/110V)9 订货须知订货时应说明: 机构型号、 电机电压、 控制电压、 机构输出轴转角、 辅助开关节点数。10 其它产品出厂18个月内, 确因制造质量问题发生损坏或不能正常工作时, 本公司负责修理或更换零件。11 常见各种规格钢制普通螺纹连接螺纹的力矩值要求见表5( 仅供参考) 表5普通螺纹连接螺纹的力矩值螺栓规格螺栓力矩标准值( kg.cm) 螺栓力矩标准值( N.m) M6808M818618M1037237M1263863M161596157M202926286M243857508第6页 共10页图1 电动机操动机构与隔离开关安装示意图第7页 共10页图2 CJ电动机操动机构外形尺寸图第8页 共10页图3.a 电动机操动机构接线原理图( 仅供参考) 第9页 共10页图3.b电动机操动机构接线原理图( 仅供参考) 图3.c电动机操动机构接线原理图( 仅供参考) 第10页 共10页
