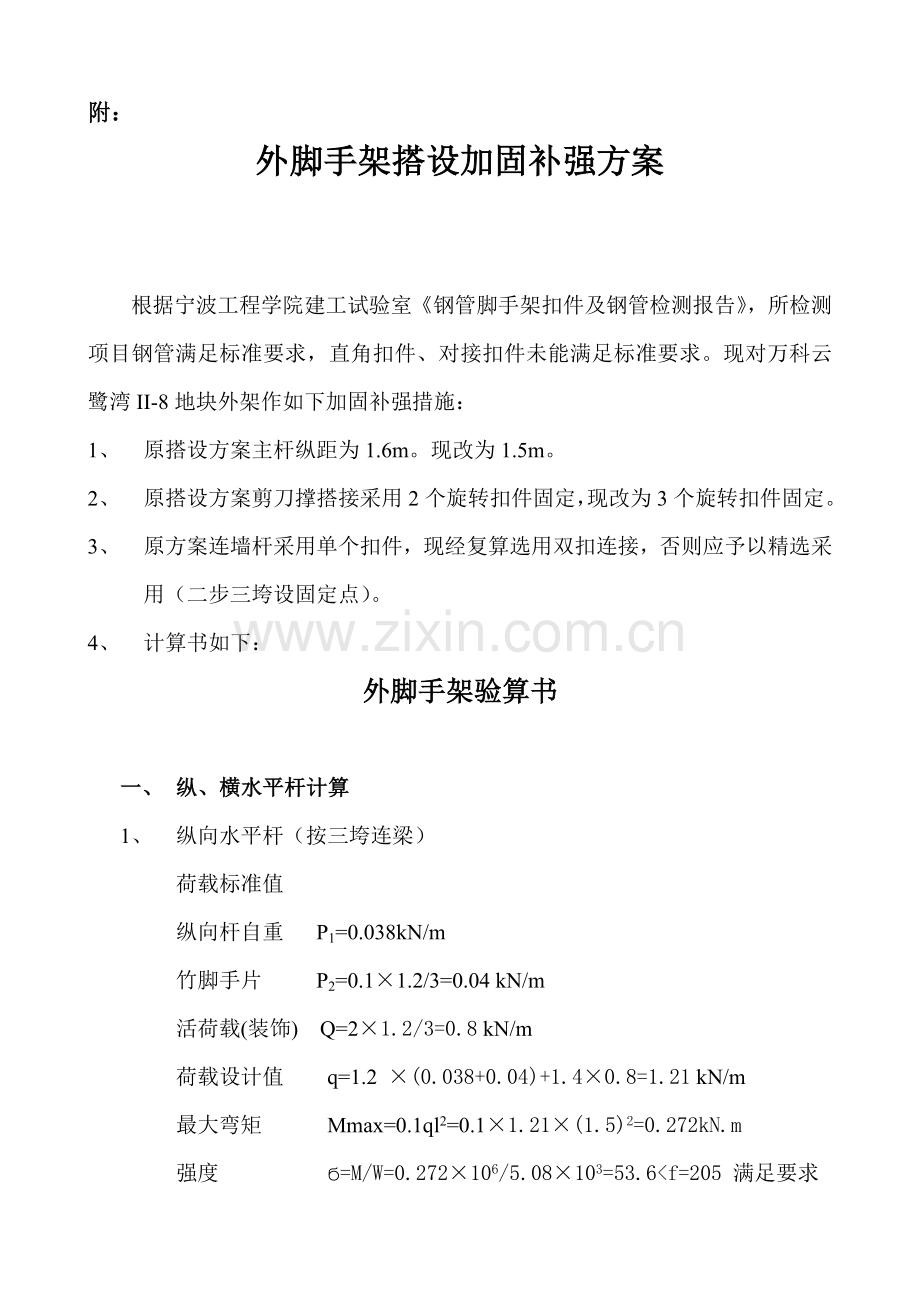

钢管扣件补强方案.doc_第1页
第1页 / 共5页
本文档共5页,全文阅读请下载到手机保存,查看更方便
资源描述
附: 外脚手架搭设加固补强方案 根据宁波工程学院建工试验室《钢管脚手架扣件及钢管检测报告》,所检测项目钢管满足标准要求,直角扣件、对接扣件未能满足标准要求。现对万科云鹭湾II-8地块外架作如下加固补强措施: 1、 原搭设方案主杆纵距为1.6m。现改为1.5m。 2、 原搭设方案剪刀撑搭接采用2个旋转扣件固定,现改为3个旋转扣件固定。 3、 原方案连墙杆采用单个扣件,现经复算选用双扣连接,否则应予以精选采用(二步三垮设固定点)。 4、 计算书如下: 外脚手架验算书 一、 纵、横水平杆计算 1、 纵向水平杆(按三垮连梁) 荷载标准值 纵向杆自重 P1=0.038kN/m 竹脚手片 P2=0.1×1.2/3=0.04 kN/m 活荷载(装饰) Q=2×1.2/3=0.8 kN/m 荷载设计值 q=1.2 ×(0.038+0.04)+1.4×0.8=1.21 kN/m 最大弯矩 Mmax=0.1ql2=0.1×1.21×(1.5)2=0.272kN.m 强度 б=M/W=0.272×106/5.08×103=53.6<f=205 满足要求 挠度 △=5ql4/384EI=5×1.21×(1.5)4×1011/384×2.06×105×12.19×104 =3.2mm<[△]=l/150=10 mm 满足要求 2、 横向水平杆(按简支梁计算) P=1.21×1.5+0.038×0.4×1.2=1.83KN Mmax=1/3PL=1/3×1.83× 1.2=0.733KN.M б =M/W=0.733×106/5.08×103=144N/mm2<f=205N/mm2 满足要求 △= Pl(3l2-4l2/9)/72EI=1.83×1.2×〔3×(1.2)2-4(1.2)2/9〕/72×2.06×105×12.19×104 =4.5m<l/150=8mm及10mm 满足要求 二、 纵、横杆与主杆间扣件抗滑计算: R=1.5P=1.5×1.83=2.75KN 远小于规范规定值单扣8KN或实用值单扣6KN,安全系数达双倍以上,认为满足。 三、 立杆稳定性 因钢管检测力学、物理性能均满足要求。本工程构造满足规范要求。 四、连墙杆计算 1、 按二步三垮设刚性连墙杆,由风荷载轴向力设计值 Nlw=1.4wk×Aw=1.4×0.104×3.6×4.5=2.36kN 2、 连墙杆轴向力设计值 Nl=Nlw+5=7.36KN 3、 连墙杆允许抗力(采用预埋) 钢管面积取负偏差值A=42A Nf=ψ×A×f λ=l0/I=145/1.58=91.7 =0.648×424×205×10-3 查表ψ=0.648 =56.3KN>Nl=7.36 KN (满足) 4、 连墙杆连接扣件验算 NL〈RC 按规范要求RC=8KN可满足。但因扣件质量较差,应采用双扣 12 〉7.52 四、 立杆基础 原方案满足规范要求,但底端应增加垫块为宜。 五、 复算结论 根据加固补强方案,进行复算后能满足要求。 附: 模板支撑加固补强方案 根据宁波工程学院建工试验室《钢管脚手架扣件及钢管检测报告》,所检测项目钢管满足标准要求,直角扣件、对接扣件未能满足标准要求。查本工程关于承重架计算书,原计算书计算过程较为完善,各项力学指标均满足使用要求,在关于扣件力学性能复核过程中,对扣件抗滑移核算时,扣件抗滑移力已乘以0.8折减系数后采用,且计算结果有较大富余。承重架属工程重大技术施工方案,其安全性十分重要,决不能掉以轻心,除精心操作外,应严格按原计算书中各项要求及以下补充措施实施。 现对万科云鹭湾II-8地块模板承重架作如下加固补强措施: 本工程为框架现浇梁板结构,原方案框架主梁立杆纵向间距设计梁高1000mm内为@800,1000mm以上为@600,横向间距设计梁高750mm内为@800,750mm以上为@600,其中梁宽大于400mm的横向间距按梁宽+200mm布置,水平杆步距@1500,次梁及板下立杆双向间距均为@800。模板均采用18mm厚多夹板加木楞50×80@400侧向上下二道钢管夹住,框架大梁设对拉螺栓Φ14@400。因钢管架扣体检测未能全部达到标准要求,因此对支模承重架体作如下补强加固措施: 1、依据模板施工方案,对框架梁高大于1000mm的承重立杆原为600mm间距改为500mm,框架梁高1000mm内原承重立杆800mm间距改为700mm。同时在主、次梁相交处,沿主梁方向次梁下增设二根立杆支架,上端与次梁顶紧,纵向与原支架水平系杆连接牢固。横向间距设计梁高750内为@800,750以上为@600,其中梁宽大于400的横向间距按梁宽+200布置,水平杆步距@1500,次梁及板下立杆双向间距均为@800不变。 2、架体搭设构造上必须满足: 〈1〉、支架四边与中间每隔四排支架立杆,应设置一道纵横剪刀撑,由底至顶连续设置。 〈2〉、连杆和剪刀撑应与已浇筑建筑物中柱等进行妥善牢固联接,确保架体整体稳定,不变形。 〈3〉、水平杆(包括扫地杆)应纵横拉通,步距≤1500。梁底、板底均应设置,并确保与立杆连接为双个扣件。 〈4〉、所有梁承重立杆连接扣件采用双扣件,特别是梁高≥1000mm的梁,在承重架体下中间增设一根钢管顶撑,且同水平杆连接形成整体。 〈5〉、合理配置立杆长度,尽可能少接,除顶端可用搭接外(接法应满足规范要求)。其余各步必须采用对接且应相互错开。 本工程内凡梁高截面≥700的应在梁下立柱间增设垂直剪刀撑,其梁下小横杆与立柱顶端处的直角扣件(关键节点处关键扣件)均应采用双扣件。 3、加强其它管理: 1)、支撑体系搭设完成后应组织有关人员进行全面验收并签证。 2)、当采用泵送布料时必须严格控制板面堆量高度,不得超过300mm。 砼浇筑方案应确保支架均衡受力,由专人监控指挥。 3)、浇筑时,应设专人看架。发现有异声、松动、下沉、变形等严重不安全预警时,应及时上报并采取有效、妥善应急措施。
