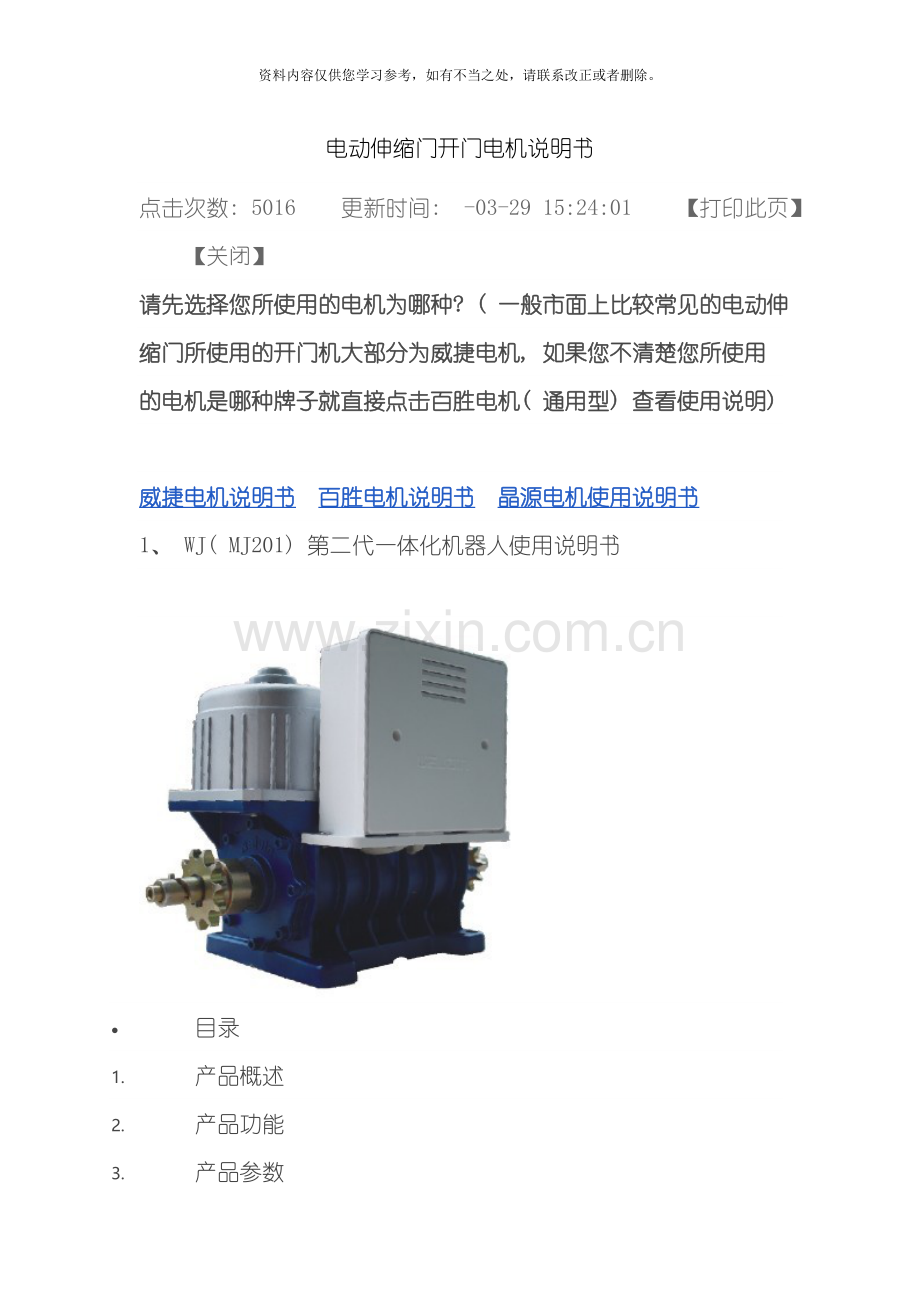

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。电动伸缩门开门电机说明书点击次数: 5016更新时间: -03-29 15:24:01【打印此页】【关闭】请先选择您所使用的电机为哪种? ( 一般市面上比较常见的电动伸缩门所使用的开门机大部分为威捷电机, 如果您不清楚您所使用的电机是哪种牌子就直接点击百胜电机( 通用型) 查看使用说明) 威捷电机说明书百胜电机说明书晶源电机使用说明书1、 WJ( MJ201) 第二代一体化机器人使用说明书 目录1. 产品概述2. 产品功能3. 产品参数4. 产品示意图5. 产品安装步骤6. 磁铁安装示意图7. 电器接线图8. 防爬安装示意图9. 故障分析10. 包装清单一、 产品概述1、 该产品集机械与电子与一体。将原来两个独立的开门机合二为一, 并将因此电子控制功能集成在一起, 安装简单, 方便; 外形简洁, 美观。2、 低温自动加温装置。确保环境低至-40度依然能够正常工作, 加温装置自动开启进行加温。3、 智能化的限位方式。该产品摒弃了原机器人产品上安装困难的限位开关, 而且简化了磁铁的安装, 限位更可靠、 安全。二、 功能特点1、 全遥控控制开门、 关门、 停止; 2、 开、 关门后启动时都具有软启动; 3、 智能限位功能; 4、 手动离合; 5、 低温自动加热功能; 6、 总运行时间保护功能; 7、 红外线防撞功能; 8、 红外线防爬装置接口; 9、 热保护装置, 延长电机使用寿命; 三、 技术参数1、 环境温度: -40度- +55度2、 相对温度: 小于等于百分之90 不凝霜3、 电源电压/频率: AC220V10%/50Hz4、 电机额定输入功率: 370W*25、 电机额定电流: 1.7A*26、 电机绝缘等级: B7、 电机热保护温度: 120度8、 输出转速: n=45rpm9、 电机工作制: S210、 电机升温启动温度: 0度5度11、 加温功率: 小于等于60W*2如作图所示: 1. 起步同步调节螺丝2. 电机3. 固定螺丝4. 5分11齿条轮5. 离合轴6. 52接链条松紧调节螺丝7. 链条松紧调节螺丝8. 探测器固定支架9. 5分12齿链条10. 探测器固定支架固定螺丝11. 探测器紧固螺丝12. 探测器13. 减速箱14. 电控盒五、 产品安装步骤( 一) 整机安装步骤: 1. 将机芯放置尺寸合理的机头板上; 2. 打开离合器, 挂上链条; 3. 调节机芯使机芯固定螺丝孔和机头板固定孔对齐; 4. 将固定螺丝放到固定孔中, 稍微拧动螺丝, 不拧紧; 5. 调节机芯底座上的四枚无头内六角螺丝, 直到链条的摆动幅度为两指宽即可; 6. 调节完后拧紧机芯底座的四枚固定螺丝; 7. 最好合上离合。( 二) 探测器安装步骤: 1. 先将探测器固定支架固定在机头板上; 2. 再将探测器固定支架上的两个紧固螺丝放松; 3. 将探测器插入固定支架当中, 直到探测器低端与地面之间的距离为25MM即可, 要求距离为20mm30mm; ( 注意: 要使探测器上带刻度的那一面对着安装人员) 4. 最好拧紧探测器固定支架上的两个紧固螺丝, 确保稳固。( 三) 磁铁安装步骤: 1. 选择合适的铁氧体磁铁Y25BH ( 详见下图示) 2. 用冲击钻打合适的磁铁安装圆孔 ( 详见下图详细磁铁安装图) 3. 选择磁铁极性, 使所有磁铁的极性方向一致 ( 详见下图磁铁极性埋设图) 4. 放置好磁铁后, 用水泥浆固定并在此检查磁铁极性是否统一一致。说明: 1. N为圆柱铁氧体永久磁铁固定位, X为磁铁固定位; 2. 横向设定限位磁铁, 纵向设定行驶路线感应磁铁; 3. 横向磁铁必须与纵向设定磁铁成垂直埋设; 4. 使用10mm钻头定位, 25mm钻头打孔; 5. 请严格按照给出的数据进行安装; 6. 图中所标示的400mm可调节范围250400mm; 7. 表示若干磁铁; 8. 磁铁极性埋设如右图所示: 特别提醒: 在停止或停电等状况下, 为保证机头能够正常限位, 必须使机头能够停在离开门限位磁铁或关门限位磁铁40CM以上距离。七、 电气接线图注意: 电机必须接地及露电开关, 且接地电阻R4, 要求选用3*1.5方 450V 电源线。特别提醒: 为避免左右电机接反, 特规定黑色端子为右电机接线端: 绿色端子为左电机接线端。开门限位灯绿色指示灯, 关门限位灯为红色指示灯。左图所示为电控板上两个纠偏幅度调节开关, 拨动开关1为左电机纠偏幅度调节开关, 拨动开关2为右电机纠偏幅度调节开关。注意: 出厂时两个拨动开关都处于中间位置, 如果用户有需要可自行调节。如下图为左电机纠偏3种状态曲线示意图八、 防爬安装示意图注意事项:1、 发射探头与接收探头的方向。2、 防爬装置在关门限位后启动。3、 关门防爬拨动开关可解除报警功能。九、 故障分析故障故障原因故障排查按下开、 关门键, 门体无任何反应1、 检查电源电压是否在额定值2、 附近是否存在同频率电磁干扰信号3、 功能电路有故障1、 采用稳压设备2、 排除电磁干扰信号3、 更换功能电路或与鑫万顺客服联系门体运行中偏离导航线1、 电机离合器没完全合上2、 机头轮子损坏3、 路面有障碍物4、 链条脱焊5、 探测器装反6、 探测器高度是否合适7、 探测器损坏1、 将离合器完全合上2、 更换新的轮子3、 排除阻碍物4、 将链轮固定稳固5、 按要求将带刻度的一面朝外6、 将探测器放低一到两个刻度7、 更换探测器门体完全无法到位1、 探测器离磁铁过高2、 防撞探头红外线距离过远3、 防撞限位磁铁极性不一致4、 防撞限位磁铁位置离墙面太近5、 探测器高度是否合适1、 将探测器调整到合适高度( 离磁铁20-30mm) 2、 调节防撞距离旋钮到适当位置3、 检查防撞限位磁铁极性4、 要求防撞限位磁铁位置离墙面1.2-1.5米5、 将探测器放低一到两个刻度门体运行不够力1、 机头板过轻2、 电压过低3、 电源线径过小4、 电机电容容量变小1、 加重机头2、 检测电压是否在额定电压值3、 选用3*1.5平方450V电源线4、 更换电容或与鑫万顺客服联系关门不限位1、 关门限位磁铁安装极性不一致2、 门体在防撞内关门3、 门体离关门限位磁铁距离小于40cm4、 探测器高度是否合适1、 检测所安装的磁铁极性2、 开门到防撞限位外3、 使门体离开门限位磁铁距离大于40cm4、 将探测器放低一到两个刻度开门不限位1、 开门限位磁铁安装极性不一致2、 门体离关门限位磁铁小于40cm3、 探测器高度是否合适1、 检查所安装的磁铁极性2、 使门体离开门限位磁铁距离大于40cm3、 将探测器放低一到两个刻度冲过限位不停止1、 限位磁铁磁场减弱2、 限位磁铁极性不一致3、 系统故障1、 将探测器放低一到两个刻度2、 检查所安装的磁铁极性3、 切断电源重启遥控距离过短1、 遥控器接收天线和遥控器天线没有完全拉出2、 遥控器电池电量不足1、 将遥控器接收天线和遥控天线完全拉出2、 更换遥控器电池十、 包装清单名称及规格数量单位备注圆形探头2个必备遥控器发射器1个必备遥控接收器1个必备遥控手柄2个必备带刻度探测器TC11个必备M10*50螺丝4枚必备链条( 52接) 2根必备说明书1本必备离合钥匙1把必备保修卡1份必备防爬发射探头1个选配防爬接收探头1个选配接线盒1个带防爬装置必须选用接线盒带防爬发射器报警装置1个选配2、 BSh伸缩门开门机说明书 返回顶部导航安装警示BS系列开门机是需要专业人员安装。常见的安装责任1) 注意! 根据说明书来认真操作, 对个人安全非常重要。错误的安装或产品的吴用都可能对人身和财产导致严重的损害。2) 在安装产品前请仔细地阅读说明书。3) 由于包装材料( 塑料, 聚苯乙烯等) 是潜在的危险源, 必须放在小孩够不到的地方。4) 保存好说明书以备日后使用。5) 本产品是严格按本文件中所示的使用指南设计和制造的, 任何不按照指南中规定的使用或操作都可能损坏产品或者产品危害。6) BS公司对于不恰当的使用或者超出规定范围的使用而导致的后果概不负责。7) 在有爆炸危险的区域里不要安装该产品; 可燃性的气体都是严重的安全危害隐患。8) 机械配件必须符合国家的有关标准。9) 如果在施工中忽视精密元件的工艺要求或使这些元件变形而导致出现的问题, BS公司概不负责。10) 安装必须遵守国家的有关标准。11) 系统检修前, 应切断电源。12) 检测接地系统是否正常。13) 安全装置( 例如: 光电开关, 传感器等) , 应防止损伤。14) 非本公司生产的配套产品安装在该系统中, 如出现安全问题和不能正常运行, 本公司不负责任。15) 仅对原装部分维修。16) 不要对该系统的不成部分做任何改动。17) 安装者必须向用户详细介绍操作方法和应急状态下的有关规定。18) 安装产品时严禁儿童和其它无关人员靠近。19) 将遥控器放置在儿童拿不到的地方, 以防小孩发生意外事故。20) 严禁用户自己尝试维修或私自调整系统, 应联系专业人士。21) 说明书里没有明文规定的都是不允许的。一、 简介 BSh开门机是我公司吸取国内、 外同类产品的有点, 结合伸缩门使用特点, 经过多年的实践, 改进设计的一种机电一体化高科技产品。( 专利号: 96240975.8 ZL97244548.X 98216064.X) , BSh开门机具有外形美观、 启动力矩大、 运行平稳可靠、 安装维护方便等特点, 是电动遥控大门不可缺少的驱动装置。二、 主要技术参数: 电压: AC150V-260V 50Hz电机转速: 1400转/分输出转速: 46.6转/分运行电流: 3.5A运行速度: 12m/分-20m/分适应门重: 300KG- KG型号规格电机功率( W) 开关门力量( KG) 整机重量( KG) 适用范围箱体材料BSh36025012018伸缩门( 12m以内) 铸铁BSh37037015022伸缩门( 12m以内) 铸铁BSh55045018022.5伸缩门( 20m以内) 铸铁三、 BS系列开门机工作原理及主要特点: 1、 工作原理BS开门机由高强度铸铁机箱、 高质量单相电机, 涡轮, 蜗杆快速离合器组成, 电机主轴经过蜗杆带动涡轮和输出链条。再有链条带动主动轮牵引门体即可运行。2、 主要特色: ( 1) 超低压运行, 工作电压在150V时, 输出功率可达原设计50%以上, 180V即可正常工作; ( 2) 电机内部设置过热保护期, 电机连续运行后温度达到稳定值时, 电机自动断电, 进入保护状态; ( 3) 本机设有快速离合器, 停电时只需将离合器手柄旋转100度即可人力推动大门; ( 4) 整机运行稳定, 停电无惯性, 限位准确。敬请注意: 本机采用高级润油脂, 无须更换或添加润滑油。四、 伸缩门安装与调试: 请按图1所示, 将BSh开门机安装在底板上。用钥匙将离合器脱开, 装好链条, 调整4只升降螺栓, 使开门机保持水平, 链条松紧适度, 然后拧紧螺母即可。将感应开关管插入底板孔内, 图2所示, 将感应开关管的三根导线联接在开门机上方对应的接线端子上, 调整感应开关管上下位置, 保持离地面预埋磁钢间隙在2030mm范围内。五、 BSh在无轨伸缩门的应用 无轨伸缩门具有安装方便, 抗风能力强、 适应性好, 总成本减少等优点, 是当前伸缩门发展方向, 我们经过不懈努力, 以研发出无轨伸缩门底板, 并已开始批量生产, 您只需按图1将BSh开门机安装在底板上, 即可组装一台无轨伸缩门机头。六、 提示警告: 请将控制盒安装在合适的地方, 按图4的电器接线图接线。使用前, 应仔细核对电源、 电压、 频率等数据是否符合要求, 检查电器接地是否良好, 电器是否按接线图要求接线, 请注意: 应先用随机的专用钥匙将离合器脱开, 推动伸缩门, 使开门机空转, 若开门机运转正常, 再用随机专用钥匙将离合器合上, 接通电源, 启动开门机, 观察门体运行情况, 调整磁铁直至伸缩门开、 关位置符合您的设置要求, 警告: BS系列开门机是需专业人员安装。七、 维护警告: 使用应注意检查电源接地是否量好; 零部件良好; 做好保养维护, 长期使用, 易损件可向本公司购买。3、 JY开门机安装使用说明书( JY B) 返回顶部导航JY电动开门机, JY- B是我公司研制的新一代优秀产品。产品具有电压适应范围宽、 起动力矩大、 断电即停、 无惯性、 轻巧离合、 操作方便、 免加油、 免维护、 改进设计新产品采用了机电一体化等高科技手段、 外形美观、 运行平稳、 安装方便。是现代门控设备性能优秀的驱动系统。一、 电机技术参数: 型号: JY- B额定电压: 220V频率: 50Hz额定电流: 2.3A电机功率: 370W电机转速: 1400转/分运行速度: 17-19m/min环境温度: -30/40二、 工作原理及性能特点: JY开门机是由高强度铸铝组装, 采用优质的4级双层式电机, 由涡轮、 蜗杆、 快速离合器等器件组成减速系统, 电机产生动力经减速后由链条轮或输出齿轮输出动力, 驱动伸缩门或平移门。A、 超低压运行: 电压欠压20%时, 欠压10%电压时依然能够正常工作。B、 温度保护器: 当工作温度135度时电机会自动切断电源, 当温度低于该温度时则自动恢复工作, 永不烧电机。C、 快速离合器: 操作方便、 轻巧、 只需用专用钥匙将其顺时针旋转180度即可分离, 反之则合上。D、 整体运行平稳、 停机无惯性, 限位准确。E、 适应频繁正反转。F、 超低噪音设计, 符合环保要求。G、 -35度低温环境下也可正常工作。三、 注意事项: 本机以注入0#通用锂基脂, 使用前免更换或添加润滑油。开机前应检查电源电源是否与电机工作电压相同, 接线是否正确。用随机专用钥匙顺时针旋转180度合上离合器, 使之空转, 若运转正确在反时钟旋转180度合上离合器, 产品方可正常使用。JY开门机装箱清单序号名称规格数量单位备注1开门电机JY- B1台2磁块48*22*123件3四条链条68节1条4四分链条接头四分链条头1套组建5磁棒1452件选配6磁棒塑胶套22中2个选配7竹钉螺丝M10*634个8W10螺帽M108个910中垫片10中8个1010中弹垫10中8个11说明书1份12装箱单1份13合格证1个
