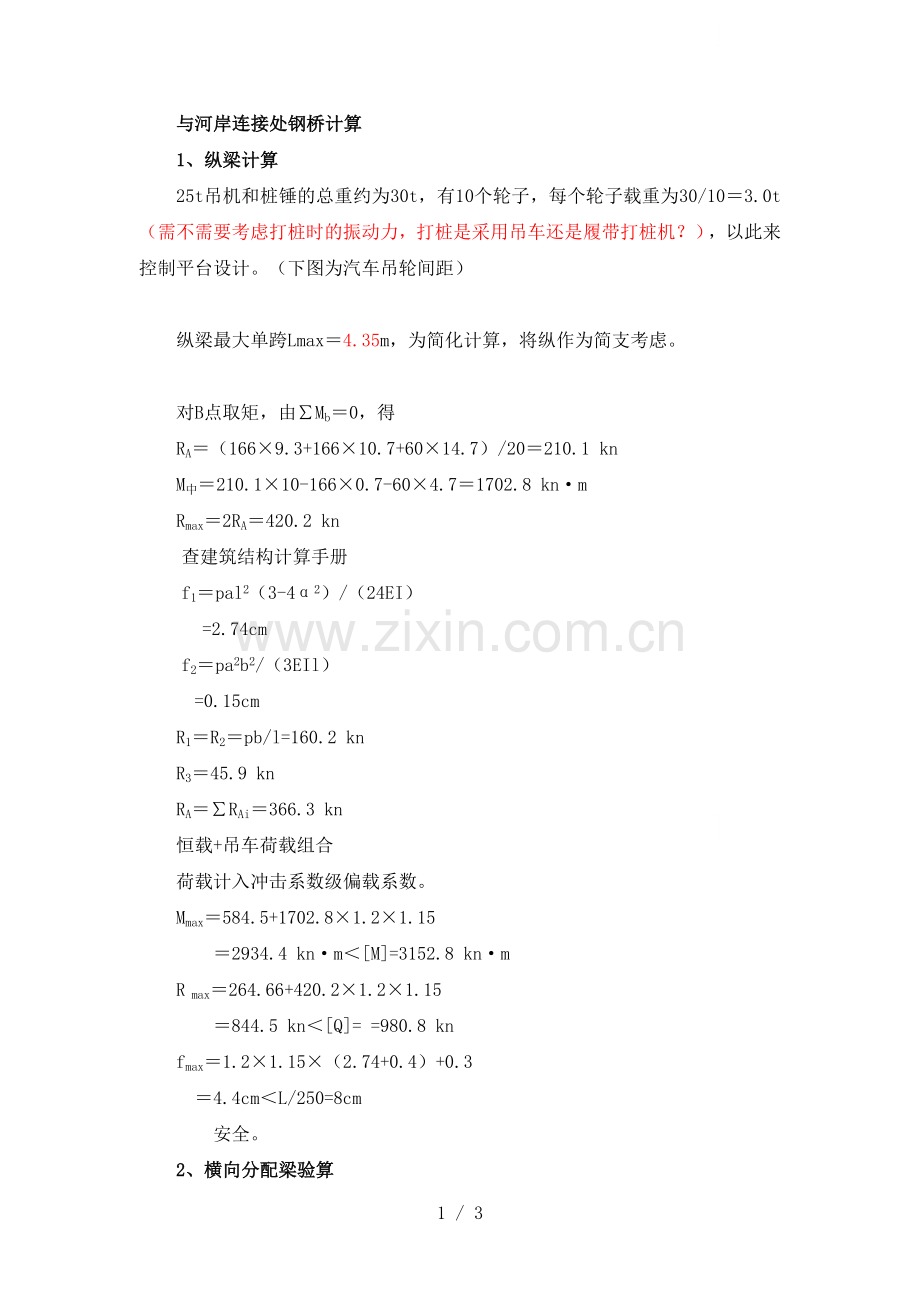

与河岸连接处钢桥计算
1、纵梁计算
25t吊机和桩锤的总重约为30t，有10个轮子，每个轮子载重为30/10＝3.0t（需不需要考虑打桩时的振动力，打桩是采用吊车还是履带打桩机？），以此来控制平台设计。（下图为汽车吊轮间距）

纵梁最大单跨Lmax＝4.35m，为简化计算，将纵作为简支考虑。

对B点取矩，由∑Mb＝0，得
RA＝（166×9.3+166×10.7+60×14.7）/20＝210.1 kn
M中＝210.1×10-166×0.7-60×4.7＝1702.8 kn·m
Rmax＝2RA＝420.2 kn
查建筑结构计算手册
f1＝pal2（3-4α2）/（24EI）
=2.74cm
f2＝pa2b2/（3EIl）
=0.15cm
R1＝R2＝pb/l=160.2 kn
R3＝45.9 kn
RA＝∑RAi＝366.3 kn
恒载+吊车荷载组合
荷载计入冲击系数级偏载系数。

Mmax＝584.5+1702.8×1.2×1.15
＝2934.4 kn·m＜[M]=3152.8 kn·m
R max＝264.66+420.2×1.2×1.15
＝844.5 kn＜[Q]= =980.8 kn
fmax＝1.2×1.15×（2.74+0.4）+0.3
＝4.4cm＜L/250=8cm
安全。
2、横向分配梁验算
计算跨径取L＝6.8m，采用双300×300H钢（什么意思？最好能根据你的思咱画一个断面图及平面图，这样更直观）。荷载如图。
E=2.0×105Mpa，Ix=5284cm4,Wx=423 cm3，Sx=248.1 cm3,t＝10.2mm

R=83KN
M=83×0.83＝68.89kn·m
σ= Mmax/ Wx
=68.89×1000/（423×10-6）
＝162.9 Mpa＜1.3[σ]=1.3×145＝188.5 Mpa
τ＝Q Sx/（Ixt）
＝83×1000×248×10-6/（5284×10-8×0.0102）
＝38.2 Mpa＜[τ]=85 Mpa
安全。
f＝pal2（3-4α2）/（24EI）
=83×1000×4.162×0.83（3-4×0.832/4.132）/（24×2.0×1011×5284×10-8）
＝13mm＜L/250=22mm
3、顶横梁计算
计算跨径取L＝6.8m，采用300×300H钢。根据前面计算结果，每榀贝雷梁传至横梁上的荷载为P＝844.5/2=422.3kn。荷载如图，按简支计算。

E=2.0×105Mpa，Ix=7114cm4,Wx=508 cm3，Sx=289.2 cm3,t＝8.5mm

P=422.3KN
R=422.3/2＝211.1 KN
Q= R/2=105.6 KN
M=422.3×1.0/4＝105.6kn·m
σ= Mmax/ Wx
=105.6×1000/（2×508×10-6）
＝105.31Mpa＜1.3[σ]=1.3×145＝188.5 Mpa
τ＝Q Sx/（Ixt）
＝105.6×1000×289.2×10-6/（7114×10-8×0.0085）
＝51.17Mpa＜[τ]=85 Mpa
安全。
f1＝pl3/（48EI）
＝422.3×1000×13/（48×2×1011×7114×2×10-8）
=0.3mm ＜L/250=4mm
4、钢管桩验算
间距为4.35m。土层摩擦力按25kn/m2计。
1、承载力检算
考虑2.0的安全系数
单根钢管桩承载力:
F＝844.5/10=84.5KN
钢管桩入土深度：
h＝1.3×84.5/（0.219×3.14×25）＝6.40m
钢管桩总长：

H=6.4+6.5+1.27+1.7=15.87m
2、钢管桩稳定性检算
考虑到所用钢管为可能为旧钢管，壁厚均按5mm计算。
I＝3.14×0.2194（1-20.94/21.94）/64
＝1.924×10-5m4
根据《建筑桩基技术规范》，单桩稳定长度：LP=1.0(I0+h)，I0为地面以上桩长，取最大值9.47m，h为地面以下桩长，约为6.40m，所以LP=15.87。钢管桩身抗弯刚度：EI=2.0×1011×1.924×10-5/1000＝3848KN.m2
单桩屈曲临界荷载：Pcr=π2EI/Lp2=277.2KN；由以上计算可看出钢管桩满足稳定性要求。
