发动机、APU入库检验管理程序.doc

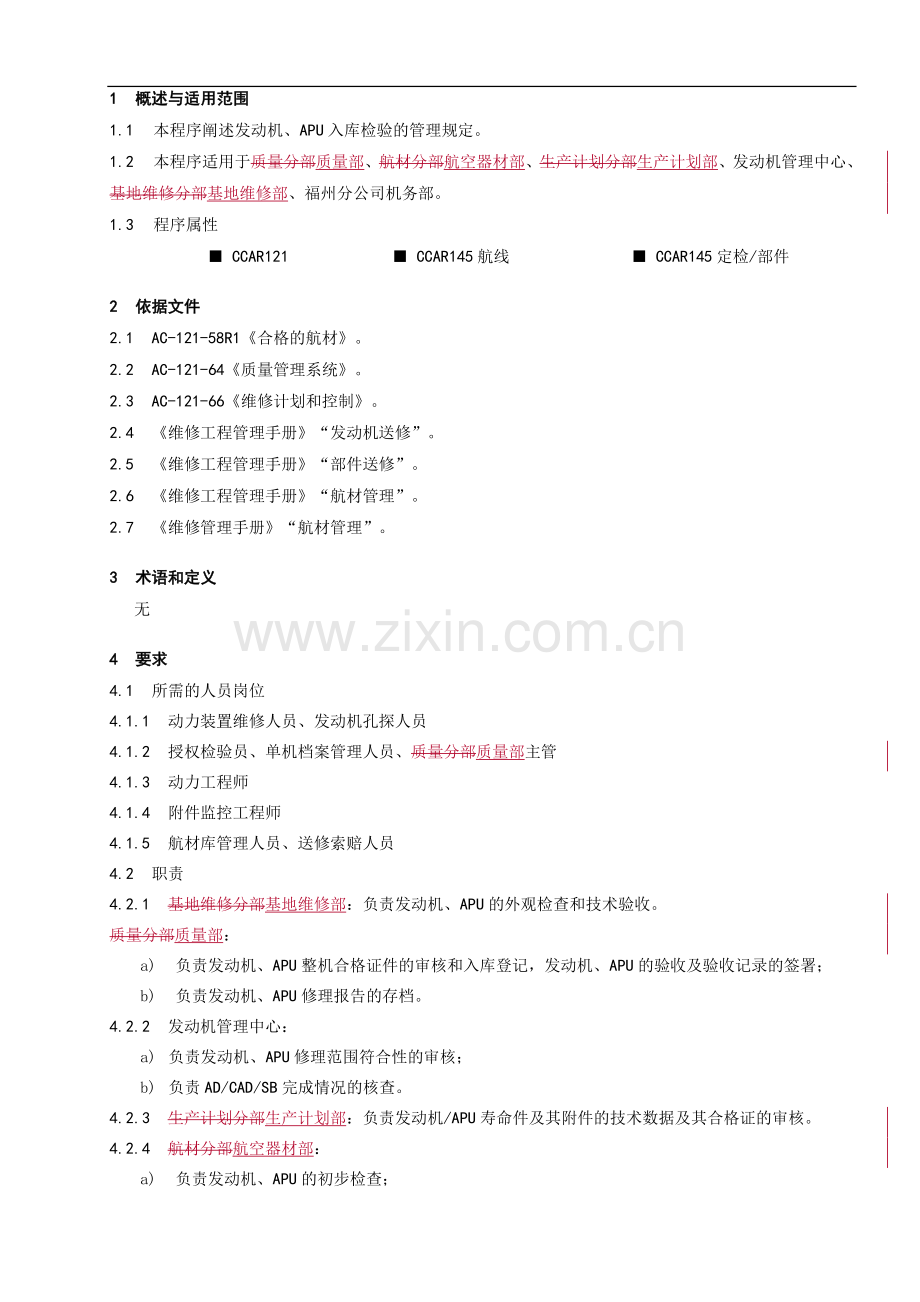

1 概述与适用范围
1.1 本程序阐述发动机、APU入库检验的管理规定。
1.2 本程序适用于质量分部质量部、航材分部航空器材部、生产计划分部生产计划部、发动机管理中心、基地维修分部基地维修部、福州分公司机务部。
1.3 程序属性
■ CCAR121
■ CCAR145航线
■ CCAR145定检/部件
2 依据文件
2.1 AC-121-58R1《合格的航材》。
2.2 AC-121-64《质量管理系统》。
2.3 AC-121-66《维修计划和控制》。
2.4 《维修工程管理手册》“发动机送修”。
2.5 《维修工程管理手册》“部件送修”。
2.6 《维修工程管理手册》“航材管理”。
2.7 《维修管理手册》“航材管理”。
3 术语和定义
无
4 要求
4.1 所需的人员岗位
4.1.1 动力装置维修人员、发动机孔探人员
4.1.2 授权检验员、单机档案管理人员、质量分部质量部主管
4.1.3 动力工程师
4.1.4 附件监控工程师
4.1.5 航材库管理人员、送修索赔人员
4.2 职责
4.2.1 基地维修分部基地维修部：负责发动机、APU的外观检查和技术验收。
质量分部质量部：
a) 负责发动机、APU整机合格证件的审核和入库登记，发动机、APU的验收及验收记录的签署；
b) 负责发动机、APU修理报告的存档。
4.2.2 发动机管理中心：
a) 负责发动机、APU修理范围符合性的审核；
b) 负责AD/CAD/SB完成情况的核查。
4.2.3 生产计划分部生产计划部：负责发动机/APU寿命件及其附件的技术数据及其合格证的审核。
4.2.4 航材分部航空器材部：
a) 负责发动机、APU的初步检查；
b) 负责发动机/APU附件挂签的打印、签署；
c) 负责向修理厂或相关单位提出质询，并协调解决。
5 发动机、APU入库检验的规定
5.1 发动机/APU入库检验的规定
5.1.1 发动机/APU入库检验包括实物验收和文件验收
a) 实物验收根据《发动机实物验收单发动机/APU验收报告》和《附件清单》进行检查验收；
b) 文件验收根据《发动机文件验收单》进行检查验收。
5.1.2 发动机/APU的实物验收包括以下内容：
a) 发动机/APU的外观检查；
b) 发动机/APU的技术验收。
5.1.3 缺件清单与送修清单的相符性检查根据修理厂家提供的缺件清单和送修时核查的附件清单对发动机、APU的附件进行核查，在附件清单上记录附件的件号、序号，在发动机实物验收单发动机/APU验收报告上记录缺件情况。
5.1.4 发动机/APU文件验收包括以下内容：
a) 发动机/APU寿命件及其附件的技术数据和合格证审核；确定发动机/APU寿命件的历史可追溯性以及合格证件符合要求；
b) 发动机/APU修理报告所示的修理范围审核；
c) 发动机/APU的AD/CAD、SB执行情况。
5.1.5 租用或借用发动机/APU验收：
a) 若租用或借用时间不超过6个月（含），租赁方需提供具有总使用时间/循环记录和自上次翻修后的使用时间/循环记录、上一次从运营的航空器上拆下的修理记录、AD/SB执行记录和自上次装机以来的发动机性能监控数据；
b) 若租用或借用时间超过6个月，则应当具有全部的履历记录。文件核查由动力工程处和生产计划处负责，发现问题应及时提交航材分部航空器材部。
5.2 在实物验收中发现的问题必须拍照取证。
5.3 文件验收和实物验收发现的问题，应在10个工作日内向发动机、APU修理厂或相关单位提出质询，并协调解决。
5.4 发动机、AP紧急入库验收
5.4.1 因生产紧急需要，至少应完成本程序第6.1款、第6.2.9、6.2.10款、第6.3款的验收流程，完成实物验收并核查 AD/CAD符合要求，方可实施紧急放行。
5.4.2 发动机、APU紧急放行后，应及时执行本程序第6.2款的验收流程，完成文件验收。
6 发动机、APU入库检验程序

6.1 发动机、APU实物验收
航材库管理人员
6.1.1 接收发动机、APU并搬运至机库指定验收区。

6.1.2 根据《实物验收单》检查外包装是否完好，是否具备随机资料。

6.1.3 若外包装有破损或雨水痕迹，打开外包装目视检查发动机外观的状况。

6.1.4 若检查发现问题拍照并通知航材分部航空器材部送修索赔处。

6.1.5 拆卸外包装并通知发动机处，并把实物验收单交与发动机处。
送修索赔人员
6.1.6 若检查发现问题，通知厂家和公司财务部门，提交保险赔偿需要的相关材料。
动力装置维修人员/发动机孔探人员
6.1.7 根据实物验收单和发动机附件清单进行外观检查和技术验收。

6.1.8 将实物验收单和发动机附件清单交给航材库管理人员。
授权检验员
6.1.9 对实物验收过程进行检验。

6.2 发动机、APU文件验收
航材库管理人员
6.2.1 将修理报告、实物验收单、文件验收单、附件清单交给附件监控工程师。

6.2.2 未通过验收的发动机、APU报授权检验员执行扣查件管理流程。
送修索赔人员
6.2.3 实物验收和文件验收结束后，在10个工作日内根据实物验收和文件验收过程中所出现的问题向修理厂或相关单位提出质询，并协调解决。

6.2.4 交涉结果通报动力工程处。
附件监控工程师
6.2.5 根据收到的修理报告、实物验收单、文件验收单、附件清单对发动机/APU寿命件及其附件的技术数据和合格证进行审核，确定发动机/APU寿命件的历史可追溯性以及合格证件符合要求。

6.2.6 在ARMS系统中更新相应监控数据。

6.2.7 记录核查发现的问题，并连同修理报告、实物验收单、文件验收单、附件清单交给动力工程处。

6.2.8 将最终修订的修理报告交质量分部质量部质保处存档。
动力工程师
6.2.9 审核发动机、APU的修理范围是否符合要求。

6.2.10 核对AD/CAD、SB完成情况。

6.2.11 将修理报告、附件清单交回生产计划处。

6.2.12 记录核查发现的问题，并连同文件验收单和实物验收单交给航材分部航空器材部航材库。
单机档案管理人员
6.2.13 保存最终修订的发动机/APU修理报告。

6.3 放行
航材库管理人员
6.3.1 通过航材系统生成厦航可用件挂签并签署。

6.3.2 运送验收合格的发动机、APU到航材发动机库房存放。

6.3.3 保存入库验收资料。
授权航材检验员
6.3.4 审核整机合格证及验收记录是否符合要求。

6.3.5 若检查符合要求，签署厦航可用件挂签并放行。

6.3.6 若检查不符合要求，未通过验收的发动机、APU执行扣查件管理程序。
单机档案管理人员
6.3.7 按单机档案管理规定将验收合格的发动机/APU的修理报告存档。
7 工作记录要求
序号
表格号
记录名称
保管期限
保管单位
1
JW8202-35-01(0507/20122013)
发动机实物验收单发动机/APU验收报告
出售和永久性退役后一年
航材分部航空器材部航材库
2
JW8202-35-02(1207/20102013)
发动机、起落架文件验收单
出售和永久性退役后一年
航材分部航空器材部航材库
3
JW8202-35-04(06/2010)
CFM56-7发动机附件清单
出售和永久性退役后一年
生产计划分部质量部质保处生产计划处
4
JW8202-35-05(0607/20102013)
RB211发动机附件清单
出售和永久性退役后一年
质量部质保处生产计划分部生产计划处
5
JW8202-35-06(06/2010)
存储与运输保护装置记录表
出售和永久性退役后一年
航材分部航空器材部航材库
8 流程图
发动机/APU入库检验流程图

9 使用的表格样式
9.1 发动机实物验收单发动机/APU验收报告
9.1.1 表单样式
发动机/APU验收报告
件号

序号

验收日期

说 明
工作者
检验员
外
观
目
视
发动机/APU外观有无因雨水等原因造成的腐蚀迹象？
发动机/APU各部件有无因运输或吊发过程等原因造成的碰伤迹象？
发动机/APU外部管路（可目视部分）有无损坏、磨碰及不正确安装迹象？
有无其他（例如外来物、潮湿等）不正常现象？
检查发动机是否有油封挂牌？若有记录其基本信息

缺
件
记
录

以下缺件与送修清单相符合
以下缺件与送修清单不符，需确认原因
以下部件以故障件方式送回
随机是否携带履历本 修理报告
其他需要说明的缺件情况

孔
探
检
查

孔探项目 结果
HPC （高压压气机）
HPT（高压涡轮）
燃烧室
其他孔探项目
检查发动机原有缺陷是否已修复，若已修复，将原有缺陷孔探报告转移到“历史报告”模块
备注：如未特别要求，对CFM56-3，完成1，3，8级；对CFM56-7完成HPC2、4、6、8级孔探；对RB211-535E4，完成1-6级孔探

N/A
验收后，原件与验收报告单送航材，复印件留底。
发动机实物验收单
发动机型号
[1]
发动机序号
[2]
验收日期
[3]
说 明
工作者
检验员
航材分部
目视检查
1、 外包装是否完好？
__________[4]___________________

[5]
N/A
目
视外
观

1、 发动机/APU外观有无因雨水等原因造成的腐蚀迹象？
2、 发动机/APU各部件有无因运输或吊发过程等原因造成的碰伤迹象？
3、发动机/APU外部管路（可目视部分）有无损坏、磨碰及不正确安装迹象？
4、有无其他（例如外来物、潮湿等）不正常现象？
5、检查发动机是否有油封挂牌？若有记录其基本信息

[6]
缺
件
记
录

1、 以下缺件与送修清单相符合
2、以下缺件与送修清单不符，需确认原因
3、 以下部件以故障件方式送回
4、 随机是否携带履历本 修理报告
5、 其他需要说明的缺件情况

孔
探
检查

孔探项目 结果
1、HPC（高压压气机）
2、HPT（高压涡轮）
3、燃烧室
4、其他孔探项目
备注：如未特别要求，对CFM56-3，完成1，3，8级；对CFM56-7完成HPC2、4、6、8级孔探；对RB211-535E4，完成1-6级孔探

N/A
JW8202-35-01(0507/2012)3）
9.1.2 填写说明
编 号
内 容
说 明
[1]
发动机型件号
写明发动机/APU的型号件号
[2]
发动机序号
写明发动机/APU的序号
[3]
验收日期
写明验收的完整日期
[4]
检查结果
写明检查的结果
[54]
工作者
写明工作者的名字
[65]
检验员
检验员盖检验印章
9.2 发动机文件验收单
9.2.1 表单样式
发动机、起落架文件验收单
发动机型号： [1] 发动机序号：[2]
起落架件号： [3] 起落架序号：[4]
检查项目
核查结果
工作者
寿命件、附件数据及其合格证核查
（生产计划分部生产计划部）
[5]

[6]
修理报告核查
（发动机管理中心）

整机合格证和验收记录审查
（质量分部质量部）

JW8202-35-02(1207/20102013)
9.2.2 填写说明
编 号
内 容
说 明
[1]
发动机型号
对于发动机写明发动机型号，对于起落架划线
[2]
发动机序号
对于发动机写明发动机序号，对于起落架划线
[3]
起落架件号
对于起落架写明起落架件号，对于发动机划线
[4]
起落架序号
对于起落架写明起落架序号，对于发动机划线
[5]
检查结果
写明检查结果
[6]
工作者
写明工作者的名字和检查日期

9.3 CFM56-7发动机附件清单
9.3.1 表单样式
CFM56-7B发动机附件清单
说明：1、本附件清单用于发动机送修与验收时，记录实际的发动机附件。
　　　2、核查附件的工作必须由合格人员负责完成，核查人必须仔细核对，据实填写。
　　　3、完成核查之后，必须签署姓名、日期。
　　　4、因位置、安装、标牌丢失或模糊等原因，部分附件的件号序号难以确认；统一采用以下方法记录。
在位附件核查标记说明：
　　　　　１）用符号“√”表示附件在位，件号、序号与原记录一致。
　　　　　２）用符号“○”表示附件在位，但因故无法看清件号或序号。
　　　　　３）用符号“╳”表示附件未安装。
　　　　　４）用符号“﹖”表示附件在位，但件号或序号只能看到部分，只记录看到的部分以供参考，需文本核对。
　　　 5、表格中，斜体字项目表示无法接近该件或该件标牌，只需用“○”或“╳”表示在位与否。
　　　6、表格中，粗体字项目表示无法看到该件是否在位，需参考发动机缺件清单和警示牌的标注内容，用“○”或“╳”表示在位与否。
签署：
发动机序号

项目
工作者
日期
送修记录

验收记录

CFM56-7B ENGINE ACCESSORIES CHECKLIST
ITEM #
ACCESSORY
P/N
OUTGOING-S/N
INCOMING-S/N
REMARKS
24-0014
IDG Air/Oil Cooler
S332A260-1

24-0017
IDG
761574

24-0018
IDG QAD
762246

26-0003
Core Engine Right Detector Assy
S332T100-38

26-0022
Core Engine Left Detector Assy
S332T100-43

26-0023
Fan Case Upper Detector Assy
S332T100-44

26-0024
Fan Case Lower Detector Assy
S332T100-30

26-0045
ENG FIRE DETECTION HARNESS

29-0004
Hydraulic Pump
10-62167-2

30-0004
CTAI Duct Overpressure Switch
21SN41-52

30-0010
GND WING TAI TEMP SOL VALVE ASSY
320548-2

30-0002
ENG TAI Valve

36-0002
High Stage Regulator
10-62008-39

36-0003
High Stage Valve
10-62008-32

36-0004
Bleed Air Pressure Regulator
10-62008-40

36-0008
Precooler Control Valve
10-62008-33

36-0017
Check Valve
3202222-1

36-0018
PRSOV
10-62008-30

71-0019
MW0311 HARNESS

71-0020
MW0312 HARNESS

72-0028
CONE-SPINNER

73-0002
HMU

73-0003
Fuel Nozzle

73-0005
Fuel Pump
340-402-103-0

73-0010
STATOR-ALTERNATOR N2

73-0011
ROTOR-ALTERNATOR N2

73-0014
EEC
1853M33P02

73-0015
Fuel Flow Transmitter
1853M48P01

73-0016
CIT
RP236-00

73-0017
T3 Sensor（compressor discharge）
1853M47P01

73-0018
Servo Fuel Heater
301-789-101-0

73-0019
IDG Fuel/Oil Cooler
340-403-102-0

73-0020
T12 Sensor
340-402-201-0

73-0021
BSV
1527M33P10

如该序号发动机已完成改装，不适用此件，则填写“N/A”。
73-0022
TCC Sensor
1324M33P10

73-0026
SWITCH-FUEL DIFF. PRE.
340-402-704-0

73-0027
J10 HARNESS

73-0028
J5 HARNESS

73-0029
J6 HARNESS

73-0030
J7 HARNESS

73-0031
J8 HARNESS

73-0032
J9 HARNESS

74-0001
Ignition Unit-Left
-Right
9238M66P08

74-0002
Ignition Plug--Right

74-0005
Ignition Plug--Left

74-0003
Ignition Lead-Left
-Right

75-0001
HPTACC Valve
1821M12P10

75-0002
VSV Actuator-Left
-Right
1324M12P10

75-0003
VBV Fuel Gear Motor-Left
-Right
7074-200

75-0004
LPTACC Valve
340-402-003-0

75-0008
TBV
1821M60P02

77-0001
N1 Speed Sensor
320-862-401-0

77-0003
SENSOR-VIBRATION N1

77-0004
N2 Speed Sensor
320-549-002-0

77-0007
EGT Thermocouple

77-0011
FFCCV Sensor

79-0001
Oil Quantity Transmitter
340-402-801-0

79-0004
Oil Pressure Sensor
340-402-902-0

79-0005
Oil Temperature Sensor
340-403-201-0

79-0006
LUBE Unit
340-400-004-0

79-0007
Oil Tank
41F5102

79-0008
Main Oil/Fuel Heat Exchanger

79-0013
Anti-Leakage Valve
340-400-203-0

79-0014
TRANSMITTER - OIL CLOGGING SCAVENGE FILT

80-0001
Starter Valve
S332A002-2

80-0002
Starter
1851M36P04

Forward Mount

AFT Mount

尾喷外环

运输架 base

运输架 cradle

其它异常情况补充说明
OUTGOING

INCOMING

9.4 RB211发动机附件清单
9.4.1 表单样式
厦门航空有限公司 Xiamen Airlines
RB211-535E4发动机附件清单
说明：1、本附件清单用于发动机送修与验收时，记录实际的发动机附件。
　　　2、核查附件的工作必须由合格人员负责完成，核查人必须仔细核对，据实填写。
　　　3、完成核查之后，必须签署姓名、日期。
　　　4、因位置、安装、标牌丢失或模糊等原因，部分附件的件号序号难以确认；统一采用以下方法记录。
在位附件核查标记说明：
　　　　　1）用符号“√”表示附件在位，件号、序号与原记录一致。
　　　　　2）用符号“○”表示附件在位，但因故无法看清件号或序号。
　　　　　3）用符号“╳”表示附件未安装。
　　　　　4）用符号“﹖”表示附件在位，但件号或序号只能看到部分，只记录看到的部分以供参考，需文本核对。
　5）有构型不一致的，例如该序号发动机已完成改装，无此件的，注明“N/A”。
　　　5、表格中，斜体字项目表示无法接近该件或该件标牌，只需用“○”或“╳”表示在位与否。
6、表格中，粗体字项目表示无法看到该件是否在位，需参考发动机缺件清单和警示牌的标注内容，用“○”或“╳”表示在位与否。
签署：
发动机序号

项目
工作者
日期
送修记录

验收记录

RB211 ENGINE ACCESSORIES CHECKLIST
ITEM
ACCESSORY
QTY
P/N
OUTGOING- S/N
INCOMING- S/N
REMARKS
30-0015
THERMAL ANTI-ICE VALVE
1
7646B000

30-0004
LP ANTI-ICE SWITCH（下部）
1
211C276-14

30-0005
HP ANTI-ICE SWITCH（上部）
1
4604KPS27-40

/
THERMAL ANTI-ICE DUCT(ENGINE TO NOSE COWL)
1

75-0002
IP BLEED VALVE
3
AC69606

75-0009
IP BLEED VALVE SOLENOID（2型发动机）
2
AC67760

75-0009
IP BLEED VALVE SOLENOID（5型发动机）
1
AC67760

1
EB100906B

1
EB100907B

75-0004
HP2 BLEED VALVE SOLENOID （靠后）
1
AC69178

75-0005
HP3 BLEED VALVE SOLENOID（靠前）
2
AC69178
AC67960

74-0001
HIGH ENERGY IGNITION UNIT(HEIU)
2
430152

75-0007
HP3 BLEED VALVE
2
AC67926

75-0008
HP2 BLEED VALVE
1
AC67926

/
HP2 AIR OUTLET DUCT(CABIN BLEED)
1

75-0012
HP6 AIR OUTLET DUCT(CABIN BLEED)
1
16J08-1

73-0008
FUEL DRAINS TANK & EJECTOR VALVE
1
P39-401REVF

73-0005
LP FUEL PUMP
1
BPU200MK2

73-0002
HP FUEL PUMP
1
830100-1

73-0017
LP FUEL TUBE(PYLON DISCONNECT TO ENGINE)
1
163521538/545

79-0001
FUEL COLLED OIL COOLER
1
45731-1262

/
HP FUEL FILTER(在燃油流量传感器下游)
1
LK73834

73-0001
FUEL FLOW GOVENOR(FFG)
1
8062-551

73-0013
ENGINE DEDICATED GENERATOR（齿轮箱后部，大）
1
45040-1

77-0002
N3 TACHO GENERATOR（齿轮箱后部，小）
1
3301KGAMS1

73-0004
FAN STREAM(TF)TEMPERATURE SENSOR
1
TSF010A

73-0007
TRANSIENT FUEL VALVE(TFV)
1
TFU100MK2

73-0011
FUEL FLOW TRANSMITTER
1
8TJ124GGL1

73-0010
FUEL FILTER D.P SWITCH （靠外侧）
1
21SN04158C

73-0009
FUEL LP WARNING SWITCH （靠内侧）
1
21SN04159C

75-0011
POWER LEVER ANGLE(PLA) TRANSDUCER
1
N14FF104

75-0006
ALTITUDE SWITCH
1
44A256-2

77-0005
ENGINE PRESSURE RATIO(EPR) TRANSMITTER
1
789830-1

75-0001
BLEED VALVE CONTROL UNIT(BVCU)
1
C8E38-15

73-0012
PCCU
2
430101

430101

77-0003
VIBRATION TRANSDUCER
1
144957000111

75-0003
T2 SONIC THERMOCOUPLE
1
S496-7-49

75-0010
TRANSIENT PRESSURE UNIT(TPU)
1
ETPU300-01

76-0002
LOWER TELEFLEX BOX
1
44111-115

76-0003
INTERMEDIATE CONTROL BOX
1
44111-307

79-0007
OIL BYPASS VALVE（FCOC下部，如做过改装则无此件）
1
37757-3009

79-0005
OIL QUANTITY TRANSMITTER
1
8TJ99GBU2

79-0008
OIL PRESSURE TRANSMITTER（风扇机匣左侧，靠后）
1
2003KPT2

79-0002
LP OIL PRESSURE SWITCH （风扇机匣左侧，靠前）
1
21SN04-23J

79-0003
OIL TEMPERATURE BULB
1

79-0004
OIL FILTER D.P SWITCH（左回油、右压力）
2
21SN04-104B

/
COMMON NOZZLE EXHAUST（标牌在6点钟，往后看）
1

77-0001
TURBINE OVERHEAT SWITCHES
2
0205KOS600

0205KOS600

/
THERMOCOUPLE ASSY - T7
17
684-4-33

/
ENGINE FIRE DETECTION SENSING ELEMENTS
8

其他异常情况补充说明
OUTGOING

INCOMING

附表：存储与运输保护装置记录表
说明：用符号“√”表示装有专用护盖，“○”表示仅装有一次性护罩，“╳”表示未安装。
名称
OUTGOING
INCOMING
风扇前护盖

风扇外涵出口左护盖

风扇外涵出口右护盖

共同喷管前左护盖

共同喷管前右护盖

共同喷管后护盖

起动机安装盘专用护盖

液压泵安装盘专用护盖

IDG安装盘专用护盖

风扇机匣上部12点钟位电气接头组合专用护盖

HP2、HP6、前后吊顶、防冰管组合专用护具

低压燃油进口管专用护盖

前防撞护栏

后防撞护栏

专用包装盖布（袋）
