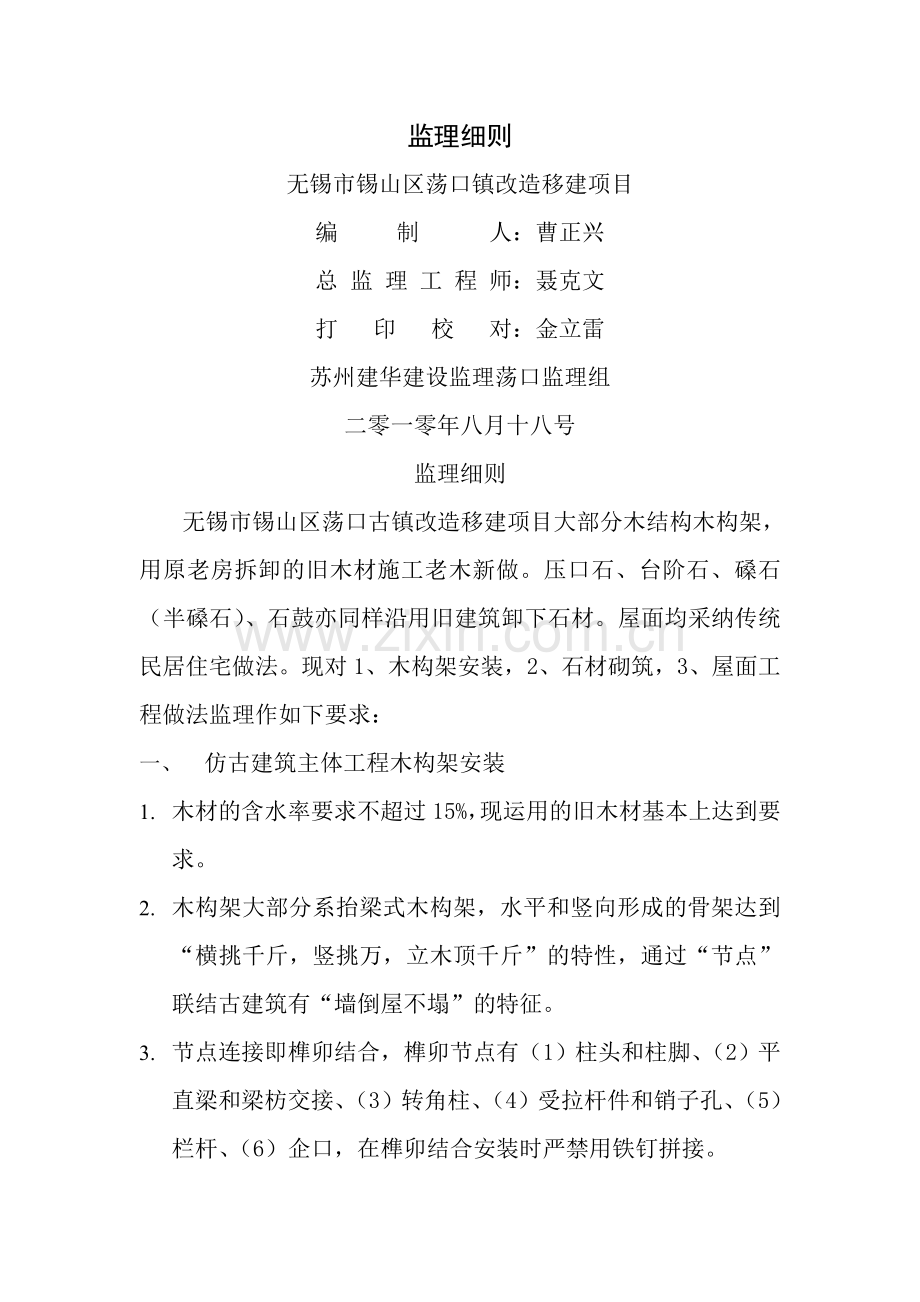

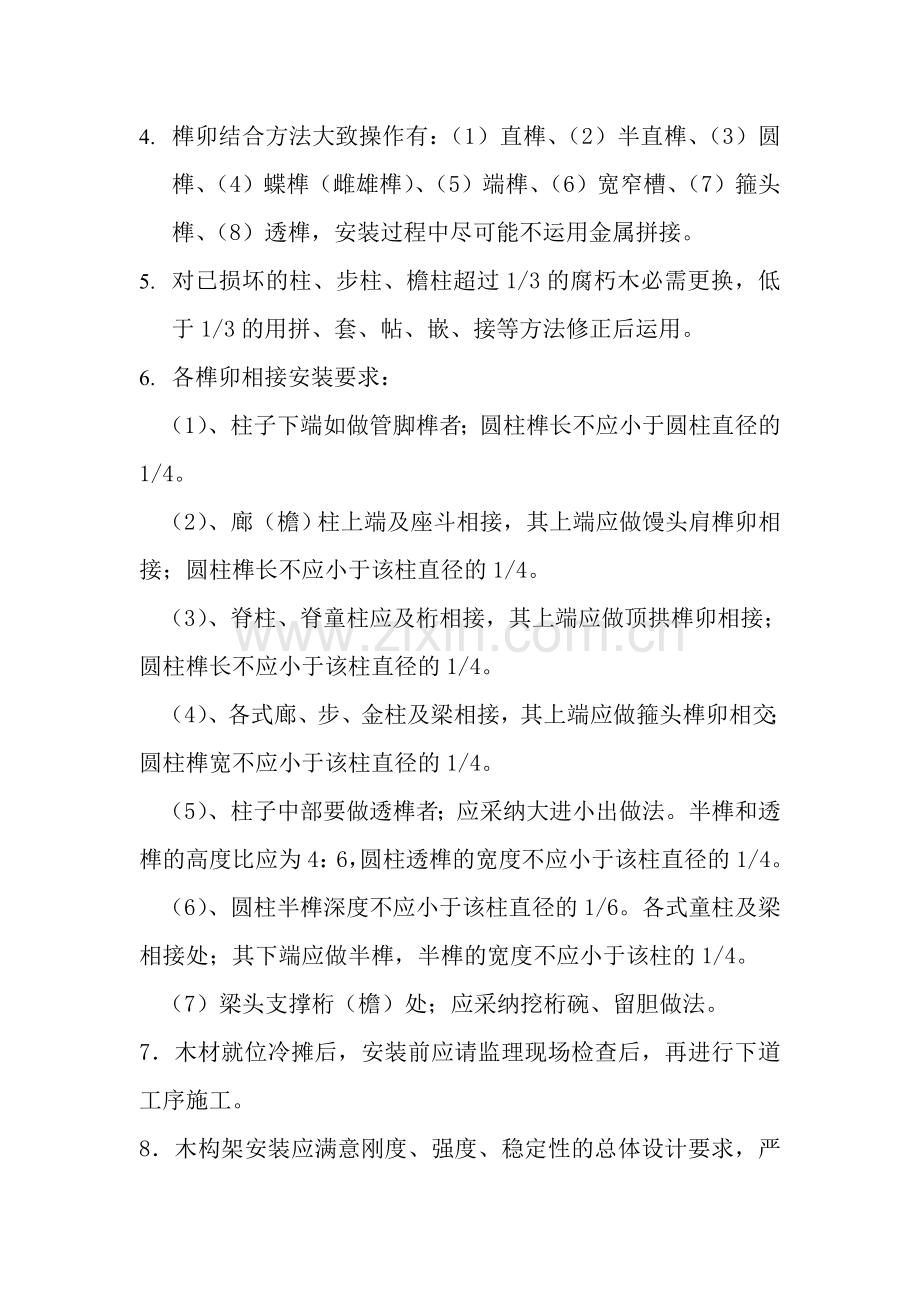

监理细则无锡市锡山区荡口镇改造移建项目编 制 人：曹正兴总 监 理 工 程 师：聂克文打 印 校 对：金立雷苏州建华建设监理荡口监理组二零一零年八月十八号监理细则无锡市锡山区荡口古镇改造移建项目大部分木结构木构架，用原老房拆卸的旧木材施工老木新做。压口石、台阶石、磉石（半磉石）、石鼓亦同样沿用旧建筑卸下石材。屋面均采纳传统民居住宅做法。现对1、木构架安装，2、石材砌筑，3、屋面工程做法监理作如下要求：一、 仿古建筑主体工程木构架安装1. 木材的含水率要求不超过15%，现运用的旧木材基本上达到要求。2. 木构架大部分系抬梁式木构架，水平和竖向形成的骨架达到“横挑千斤，竖挑万，立木顶千斤”的特性，通过“节点”联结古建筑有“墙倒屋不塌”的特征。3. 节点连接即榫卯结合，榫卯节点有（1）柱头和柱脚、（2）平直梁和梁枋交接、（3）转角柱、（4）受拉杆件和销子孔、（5）栏杆、（6）企口，在榫卯结合安装时严禁用铁钉拼接。4. 榫卯结合方法大致操作有：（1）直榫、（2）半直榫、（3）圆榫、（4）蝶榫（雌雄榫）、（5）端榫、（6）宽窄槽、（7）箍头榫、（8）透榫，安装过程中尽可能不运用金属拼接。5. 对已损坏的柱、步柱、檐柱超过1/3的腐朽木必需更换，低于1/3的用拼、套、帖、嵌、接等方法修正后运用。6. 各榫卯相接安装要求：（1）、柱子下端如做管脚榫者；圆柱榫长不应小于圆柱直径的1/4。（2）、廊（檐）柱上端及座斗相接，其上端应做馒头肩榫卯相接；圆柱榫长不应小于该柱直径的1/4。（3）、脊柱、脊童柱应及桁相接，其上端应做顶拱榫卯相接；圆柱榫长不应小于该柱直径的1/4。（4）、各式廊、步、金柱及梁相接，其上端应做箍头榫卯相交；圆柱榫宽不应小于该柱直径的1/4。（5）、柱子中部要做透榫者；应采纳大进小出做法。半榫和透榫的高度比应为4：6，圆柱透榫的宽度不应小于该柱直径的1/4。（6）、圆柱半榫深度不应小于该柱直径的1/6。各式童柱及梁相接处；其下端应做半榫，半榫的宽度不应小于该柱的1/4。（7）梁头支撑桁（檐）处；应采纳挖桁碗、留胆做法。7木材就位冷摊后，安装前应请监理现场检查后，再进行下道工序施工。8木构架安装应满意刚度、强度、稳定性的总体设计要求，严禁枋、梁、桁在受压处、受剪力处、受弯矩区域运用更替修正材料，原则上开间枋、桁（断面不超过30公分）不应超过两拼。9木构架安装的梁、柱、枋、桁应做到一拍眠缝，其节点不宜太多太密。10无论是中柱、步柱、檐柱均要有明确的轴线垂直传递线。11老、嫩戗肯定要在同一条中线上。12斗拱安装上口肯定要平直。13木构架安装前后，垂直度、平整度肯定要检测、校正，满意图纸要求。14木构架安装后肯定要作一次全面防蚁、防腐处理。15木构架安装后要刚好绘制平、立、剖图为竣工决算供应依据。16木构架安装后应刚好统计填写屋架木材运用明细汇总表。二、 石材砌作1. 石材加工有去糙、做细两种做法;打槽道、刺点凿打石一般做法，而剁斧、砸花锤、打细道扁光、磨光属做细范围。2. 石材运用按设计要求和加工粗细程度要求加工，原则上用“修边打荒”粗打、斩凿、剁斧、磨光等手法。3. 台阶石、压口石、侧塘石材料表面上要找平，边勒要凿平，表面无斧痕和凿迹。其总要求为：内外搭接、上下错缝、勾缝密实、粘结坚固、宽厚一样、表面平整、楞角平直。4. 以幢为单位台阶石、压口石、磉石（半磉石）、石鼓选材应相对统一色泽。5. 石鼓的圆度、弧度直径肯定要和柱、步柱直径相协调，杜绝“柱大鼓小或柱小鼓大”现象，原则上石鼓直径大于柱直径两公分。6. 石级的踏宽、踏高、表面平整度及标高肯定要满意图纸要求和实际运用要求。7. 石材的宽度、平整度、厚度肯定要满意图纸要求选材施工安装。8. 石鼓、磉石在木构件防蚁防腐处理和地仗施工前必需用麻布、布条或厚纸包好，防止石材表面留存漆污。三、 屋面工程做法要点1. 就目前荡口古镇改造移建项目施工图尚未出图，依据一般民居做法为：椽子粗望铺卷材铺底瓦盖瓦（但详细细部做法还未明确）。2. 沿用的旧椽子双头开裂严禁上屋面运用，椽子非木纹形开裂同样不得运用。3. 粗望砖由于宽窄不匀称要整理，上架前抹白水，披线条。4. 防水卷材要有合格证、出厂证明，报验合格后才能运用。5. 小青瓦、底瓦、盖瓦厚度不能低于1公分。6. 铺底瓦一搭三，盖瓦为一搭四。7. 老头瓦压入梁脊不少于1/3瓦长8. 滴水瓦挑出要统一齐整，外观平直。附：古建施工顺口诀苏州建华建设监理荡口项目组2010-8-18古建筑顺口诀1. 一条中心线拴住老嫩戗2. 立好阴阳两只角3. 底瓦一搭三4. 盖瓦一搭四5. 外包线、内切线、等高线、水平线、扫堂线五线盘轴线6. 台阶石、压口石、侧塘石、磉石、石鼓、半磉石六张面孔一个样7. 七字斗拱朝天擎，心直口平托千斤8. 南北包檐、东西山墙八面光9. 砖、石、柱、梁、枋、桁、椽、望、瓦各就位，九九归一成一统
