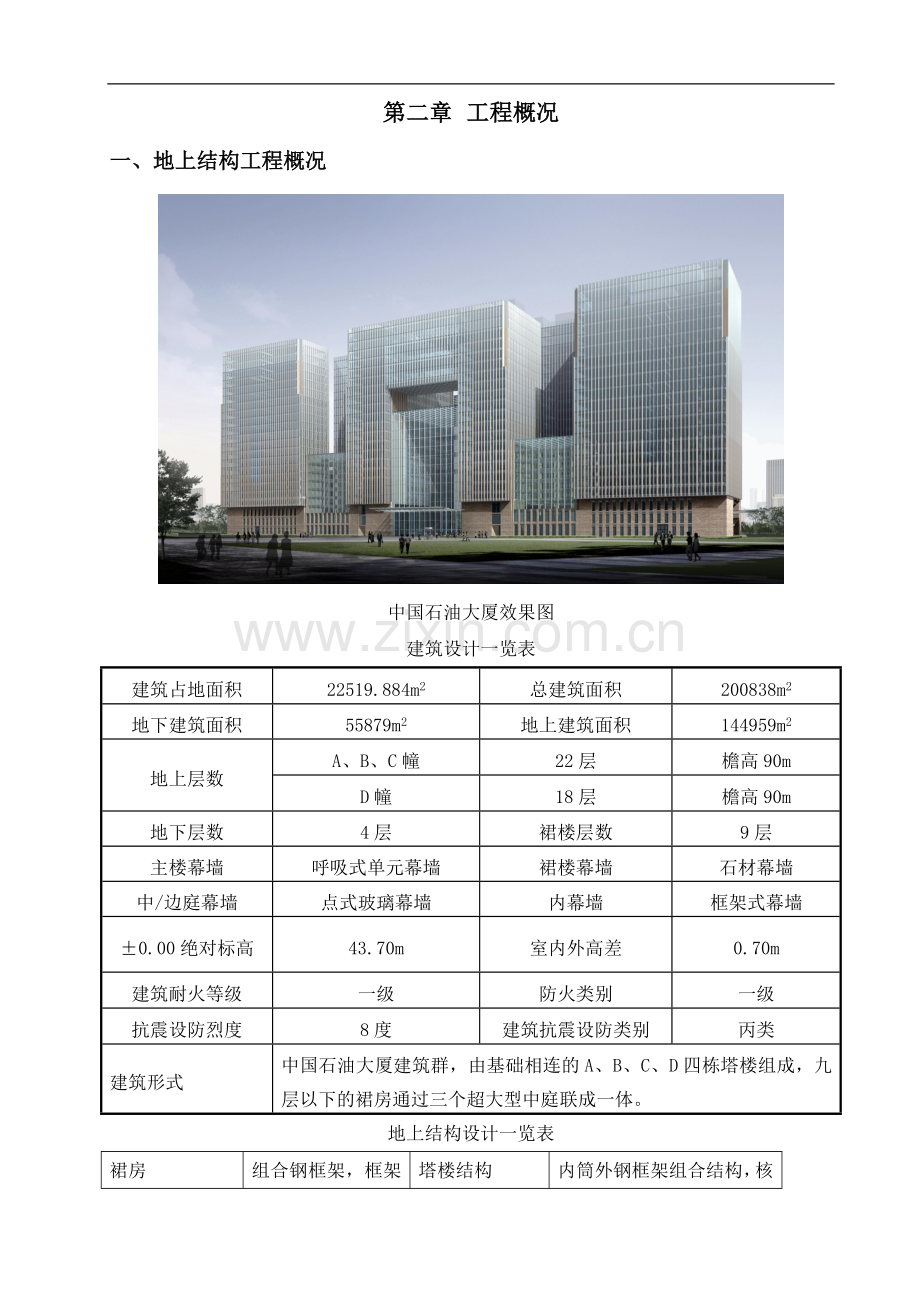

第二章 工程概况一、地上结构工程概况中国石油大厦效果图建筑设计一览表建筑占地面积22519.884m2总建筑面积200838m2地下建筑面积55879m2地上建筑面积144959m2地上层数A、B、C幢22层檐高90mD幢18层檐高90m地下层数4层裙楼层数9层主楼幕墙呼吸式单元幕墙裙楼幕墙石材幕墙中/边庭幕墙点式玻璃幕墙内幕墙框架式幕墙0.00绝对标高43.70m室内外高差0.70m建筑耐火等级一级防火类别一级抗震设防烈度8度建筑抗震设防类别丙类建筑形式中国石油大厦建筑群，由基础相连的A、B、C、D四栋塔楼组成，九层以下的裙房通过三个超大型中庭联成一体。地上结构设计一览表裙房组合钢框架，框架柱采用方钢管组合柱，框架梁采用纯钢梁塔楼结构内筒外钢框架组合结构，核心筒内藏工字钢柱，外框架柱采用方钢管组合柱，框架梁采用纯钢梁楼板体系压型钢板组合楼板中、边庭结构索钢网架结构，结构使用年限50年抗震措施A与B、C与D裙房之间从0.00开始设置双柱防震缝二、施工场地及周边环境说明中国石油大厦位于东直门立交桥的西北角（参见下图），交通便利。工地现场道路和场地布置及大门设置详见第五章现场总平面布置。中石油大厦中国石油大厦地理位置三、地上结构施工重点和难点说明1组合结构施工组织地上结构采用钢与混凝土组合结构形式，这种结构施工需要钢结构专业和土建专业的密切配合，这种配合不仅仅是两个专业施工队伍现场作业时的相互配合，它贯穿了整个结构施工策划、组织和实施的全过程，同时，这种配合也不仅仅局限于现场施工组织，还包括设计院、钢结构深化设计、土建施工方案设计及装修和机电的协调组织。例如：在施工组织策划阶段，需要同时考虑土建与钢结构对大型设备需求，如塔吊和电梯的使用需求、现场平面布置的需求。在编制总控计划时必须根据组合结构自身特定合理划分流水段、安排施工工序及编制施工计划，避免两专业队伍出现争抢作业面，交叉作业和窝工现象。在前期技术准备阶段，需要协调两专业的技术准备，例如，钢结构深化设计必须预留B1层梁筋、B1层外墙筋在方钢柱身的穿筋孔，预留F1层以上梁柱节点处箍筋在钢梁腹板上的穿筋孔，同时土建专业在分项施工方案中必须考虑钢构件对钢筋、模板、混凝土施工的影响。例如钢梁与组合柱节点处，柱箍筋必须加工成两个U型箍，在现场进行搭接焊，或加工成两个L型箍，在现场进行帮条焊。在现场实施阶段，必须建立合理的专业协调机制，高效的解决两专业的现场矛盾，避免影响整体施工质量和进度。因此，只有做好合理的前期策划，建立高效的专业协调机制、科学的施工流程和完善的技术难点预控措施，才能保证结构施工整体的质量和进度。2机电留洞 机电专业在施工完的结构墙板上进行大量开洞和补强是现今国内工程施工中的常见现象，这种现象的产生主要是由于机电专业设计的预留洞常常无法满足现场管线安装的要求，为了尽量避免这种现场的出现，将在主体结构施工前组织经验丰富的机电深化设计人员对机电专业的管线排布和预留洞口进行详细的审核，对管口截面和建筑、结构标高进行复核，同时还将穿钢梁的留洞通过钢结构深化设计直径反映到钢结构加工图中。3大跨度拉索网架的安装 中庭上空53m高处的预应力拉索网架将采用地面拼装、整体提升就位的安装方式，该安装方法在实施过程中存在如下几个难点：1.地面拼装过程中的测量定位；2.预应力索的张拉和控制；3.整体吊装的吊点验算；4.起吊设备的设计和选择；5.起吊过程中的位置和变形检测。4铸钢网架的施工 铸钢网架将在中庭下部的拉索网架安装完毕后进行，该网架将加工成不同部位的单元体在搭设的脚手架上进行高空拼装焊接。铸钢网架对构件的加工和放样精度要求非常高，为此将组织经验丰富的钢结构深化设计人员对每根杆件长度进行精确计算，选择有高精度生产设备的加工厂进行构件加工，同时，在现场组织经验丰富的测量工程师和钢结构安装人员进行操作，保证网架安装质量。
