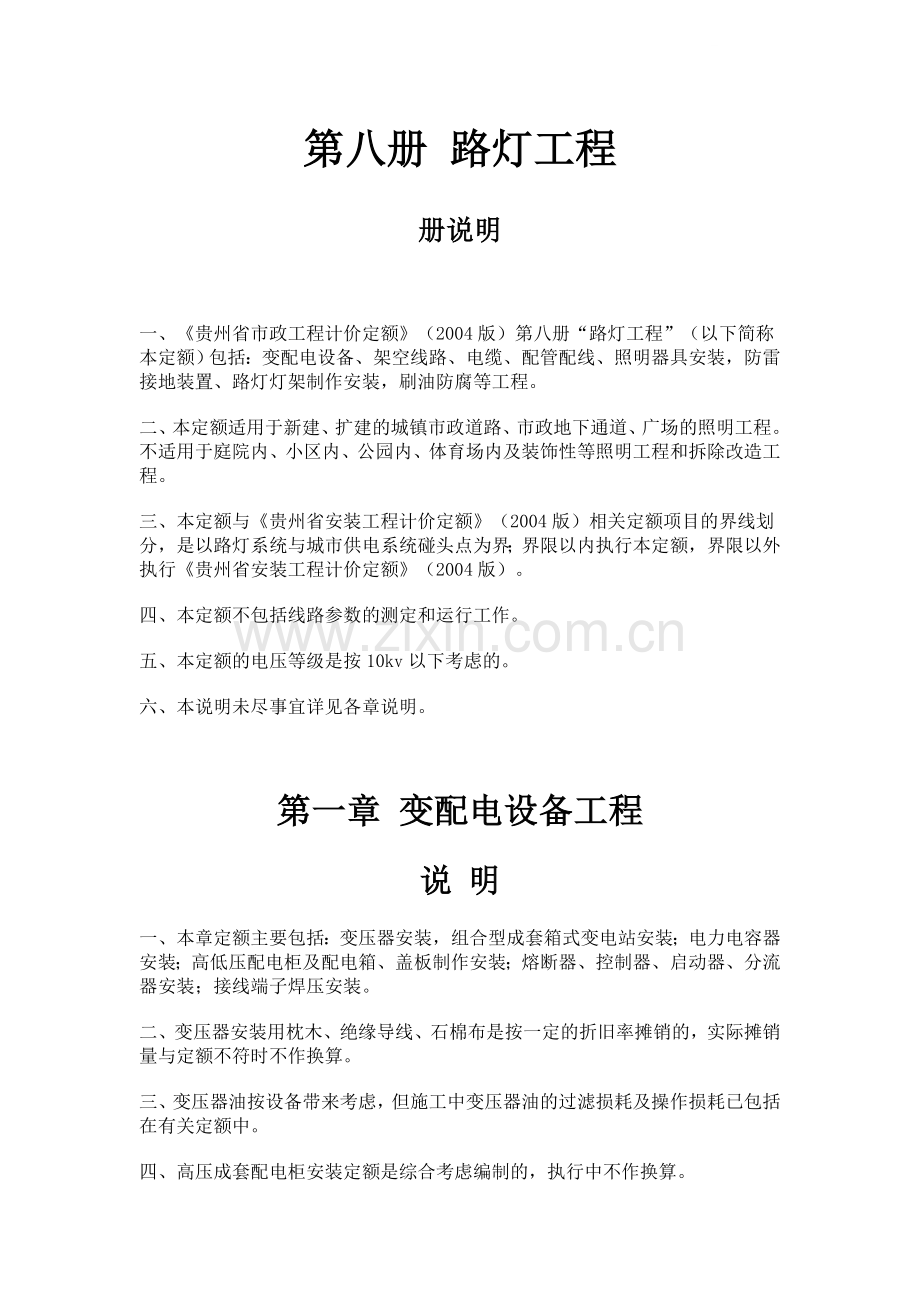

第八册-路灯工程.doc

第八册 路灯工程册说明一、贵州省市政工程计价定额（2004版）第八册“路灯工程”（以下简称本定额）包括：变配电设备、架空线路、电缆、配管配线、照明器具安装，防雷接地装置、路灯灯架制作安装，刷油防腐等工程。二、本定额适用于新建、扩建的城镇市政道路、市政地下通道、广场的照明工程。不适用于庭院内、小区内、公园内、体育场内及装饰性等照明工程和拆除改造工程。三、本定额与贵州省安装工程计价定额（2004版）相关定额项目的界线划分，是以路灯系统与城市供电系统碰头点为界；界限以内执行本定额，界限以外执行贵州省安装工程计价定额（2004版）。四、本定额不包括线路参数的测定和运行工作。五、本定额的电压等级是按10kv以下考虑的。六、本说明未尽事宜详见各章说明。第一章 变配电设备工程说 明一、本章定额主要包括：变压器安装，组合型成套箱式变电站安装；电力电容器安装；高低压配电柜及配电箱、盖板制作安装；熔断器、控制器、启动器、分流器安装；接线端子焊压安装。二、变压器安装用枕木、绝缘导线、石棉布是按一定的折旧率摊销的，实际摊销量与定额不符时不作换算。三、变压器油按设备带来考虑，但施工中变压器油的过滤损耗及操作损耗已包括在有关定额中。四、高压成套配电柜安装定额是综合考虑编制的，执行中不作换算。五、配电及控制设备安装，均不包括支架制作和基础型钢制作安装，也不包括设备元件安装及端子板外部接线，应另执行相应定额。六、铁构件制作安装适用于本定额范围的各种支架制作安装，但铁构件制作安装均不包括镀锌。轻型铁构件是指厚度在3mm以内的构件。七、各项设备安装均未包括接线端子及二次接线。 第一章 变配电设备工程工程量计算规则一、变压器安装，按不同容量以“台”为计量单位。一般情况下不需要变压器干燥，如确实需要干燥，可执行贵州省安装工程计价定额（2004版）中相应项目。二、变压器油过滤，不论过滤多少次，直到过滤合格为止。以“t”为计量单位，变压器油的过滤量，可按制造厂提供的油量计算。三、高压成套配电柜和组合箱式变电站安装，以“台”为计量单位，均未包括基础槽钢，母线及引下线的配置安装。四、各种配电箱、柜安装均按不同半周长以套”为单位计算。五、铁构件制作安装按施工图示以“100kg”为单位计算。六、盘柜配线按不同断面、长度按下表计算：序号项目预留长度（m）说明1各种开关柜、箱、板高+宽盘面尺寸2单独安装（无箱、盘）的铁壳开关、闸刀开关、启动器、母线槽进出线盒等0.3以安装对象中心计算3以安装对象中心计算1以管口计算七、各种接线端子按不同导线截面积，以“10个”为单位计算。第二章 架空线路工程说明一、本章定额按平原条件编制，如在丘陵、山地施工时，其人工和机械乘以下列地形系数：地形类别丘陵（市区）一般山地调整系数1.21.6二、地形划分：1.平原地带：指地形比较平坦，地面比较干燥的地带。2.丘陵地带：指地形起伏的矮岗，土丘等地带。3.一般山地：指一般山岭、沟谷地带、高原台地等。三、线路一次施工工程量按5根以上电杆考虑，如5根以内者，其人工和机械乘以系数1.2。四、导线跨越：1.在同一跨越档内,有两种以上跨越物时，则每一跨越物视为“一处”跨越，分别套用定额。2.单线广播线不算跨越物。五、横担安装定额已包括金具及绝缘子安装人工。六、本定额基础子目适用于路灯杆塔、金属灯柱、控制箱安置基础工程，其他混凝土工程套用有关定额。七、本定额不包括灯杆坑挖填土工作，应执行第一册“通用项目”有关子目。第二章 架空线路工程工程量计算规则一、底盘、卡盘、拉线盘按设计用量以“块”为单位计算。二、各种电线杆组立，分材质与高度，按设计数量以“根”为单位计算。三、拉线制作安装，按施工图设计规定，分不同形式以“组”为单位计算。四、横担安装，按施工图设计规定，分不同线数以“组”为单位计算。五、导线架设，分导线类型与截面，按1km/单线计算，导线预留长度规定如下表：项目名称长度（m）高压转角2.5分支、终端2.0低压分支、终端0.5交叉跳线转交1.5与设备连接0.5注：导线长度按线路总长加预留长度计算。六、导线跨越架设，指越线架的搭设、拆除和越线架的运输以及因跨越施工难度而增加的工程量，以“处”为单位计算，每个跨越间距按50m以内考虑，大于50m小于100m时，按2处计算。七、路灯设施编号按“100个”为单位计算；开关箱号不满10只按10只计算；路灯编号不满15只按15只计算；钉粘贴号牌不满20个按20个计算。八、混凝土基础制作以“m3”为单位计算。九、绝缘子安装以“10个”为单位计算。第三章 电缆工程说 明一、本章定额包括常用的10kv以下电缆敷设，未考虑在河流和水区、水底、井下等条件的电缆敷设。二、电缆在山地丘陵地区直埋敷设时，人工乘以系数1.3。该地段所需的材料如固定桩、夹具等按实计算。三、电缆敷设定额中均未考虑波形增加长度及预留等富余长度，该长度应计入工程量之内。四、本定额未包括下列工作内容：1.隔热层，保护层的制作安装。2.电缆的冬季施工加温工作。第三章 电缆工程工程量计算规则一、直埋电缆的挖、填土（石）方除特殊要求外，可按下表计算土方量：项目电缆根数每米沟长挖方量（m3/m）12每增一根0.450.153二、电缆沟盖板揭、盖定额，按每揭、盖一次以延长米计算。如又揭又盖，则按两次计算。三、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度。1.横穿道路，按路基宽度两端各加2m。2.垂直敷设时，管口离地面加2m。3.穿过建筑物外墙时，按基础外缘以外加2m。4.穿过排水沟，按沟壁外缘以外加1m。四、电缆保护管埋地敷设时，其土方量有施工图注明的，按施工图计算；无施工图的一般按沟深0.9m，沟宽按最外边的保护管两侧边缘外各加0.3m工作面计算。五、电缆敷设按单根延长米计算六、电缆敷设长度应根据敷设路径的水平和垂直敷设长度，另加下表规定附加长度：序号项目预留长度说明1电缆敷设弛度、波形弯度、交叉2.5%按电缆全长计算2电缆进入建筑物内2.0m规范规定最小值3电缆进入沟内或吊架时引上预留1.5m规范规定最小值4变电所进出线1.5m规范规定最小值5电缆终端头1.5m检修余量6电缆中间头盒两端各2.0m检修余量7高压开关柜2.0m柜下进出线说明：电缆附加及预留长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。七、电缆终端头及中间头均以“个”为计量单位。一根电缆按两个终端头，中间头设计有图示的，按图示确定，没有图示，按实际计算。第四章 配管配线工程说明及工程量计算规则一、各种配管的工程量计算，应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位。不扣除管路中间的接线箱（盒）、灯盒、开关盒所占长度。二、定额中未包括钢索架设及拉紧装置、接线箱（盒）、支架的制作安装，其工程量另行计算。三、管内穿线定额工程量计算，应区别线路性质、导线材质、导线截面积，按单线延长米计算。线路的分支接头线的长度已综合考虑在定额中，不再计算接头长度。四、塑料护套线明敷设工程量计算，应区别导线截面积、导线芯数、敷设位置，按单线路延长米计算。五、钢索架设工程量计算，应区分圆钢、钢索直径，按图示墙柱内缘距离，按延长米计算，不扣除拉紧装置所占长度。六、母线拉紧装置及钢索拉紧装置制作安装工程量计算，应区别母线截面积、花篮螺栓直径以“10套”为单位计算。七、带形母线安装工程量计算，应区分母线材质、母线截面积、安装位置，按延长米计算。八、接线盒安装工程量计算，应区别安装形式，以及接线盒类型，以“10个”为单位计算。九、开关、插座、按钮等的预留线，已分别综合在相应定额内，不另计算。第五章 照明器具安装工程说 明一、本章定额主要包括各种悬挑灯、广场灯、高杆灯、庭院灯以及照明元器件的安装。二、各种灯架元器件的配线，均已综合考虑在定额内，使用时不作调整。三、各种灯柱穿线均套相应的配管配线定额。四、本章定额已考虑了高度在10m以内的高空作业因素，如安装高度超过10m时，其定额人工乘以系数1.4。五、本章定额已包括利用仪表测量绝缘及一般灯具的试亮工作。六、本章定额未包括电缆接头的制作及导线的焊压接线端子。如实际使用时，可套用有关章节的定额。第五章 照明器具安装工程工程量计算规则一、各种悬挑灯、广场灯、高杆灯灯架分别以“10套”、“套”为单位计算。二、各种灯具、照明器件安装分别以“10套”、“套”为单位计算。三、灯杆座安装以“10只”为单位计算。第六章 防雷接地装置工程说 明一、本章定额适用于高杆灯杆防雷接地，变配电系统接地及避雷针接地装置。二、接地母线敷设定额是按自然地坪和一般土质考虑的，包括地沟的挖填土和夯实工作，执行本定额不应再计算土方量。如遇有石方、矿渣、积水障碍物等情况可另行计算。三、本章定额不适用于采用爆破法施工敷设接地线、安装接地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测试工作。四、本章定额避雷针安装、避雷引下线的安装均已考虑了高空作业的因素。五、本章定额避雷针按成品件考虑。第六章 防雷接地装置工程工程量计算规则一、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，按每根2.5m计算,若设计有管帽时，管帽另按加工件计算.二、接地母线敷设,按设计长度以“10m”为计量单位计算。接地母线、避雷线敷设，均按延长米计算，其长度按施工图水平和垂直设计长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）。计算主材费时另加规定的损耗率。三、接地跨接线以“10处”为计量单位计算。按规程规定凡需作接地跨接线的工作内容，每跨接一次按一处计算。第七章 路灯灯架制作安装工程说 明本章定额主要适用灯架施工的型钢煨制，钢板卷材开卷与平直、型钢胎具制作，金属无损探伤检验工作。第七章 路灯灯架制作安装工程工程量计算规则一、路灯灯架制作安装按每组重量及灯架直径，以“t”为单位计算。二、型钢煨制胎具，按不同钢材、煨制直径以“个”为单位计算。三、焊缝无损探伤按被探工件厚度不同，分别以“10张”、“10m”为单位计算。第八章 刷油防腐工程说明及计算规则一、本定额适用于金属灯杆面的人工、半机械除锈、刷油防腐工程。二、人工、半机械除锈分轻、中锈二种，区分标准为：1.轻锈：部分氧化皮开始破裂脱落，轻锈开始发生。2.中锈：氧化皮部分破裂脱落呈堆粉末状，除锈后用肉眼能见到腐蚀小凹点。三、本定额不包括除微锈（标准氧化皮完全紧附，仅有少量锈点），发生时按轻锈定额的人工、材料、机械乘以系数0.2。四、因施工需要发生二次除锈，其工程量另行计算。五、金属面刷油不包括除锈费用。六、本定额按安装地面刷油考虑，没考虑高空作业因素。七、油漆品种与实际不同时，可根据实际要求进行换算，但人工不变。
