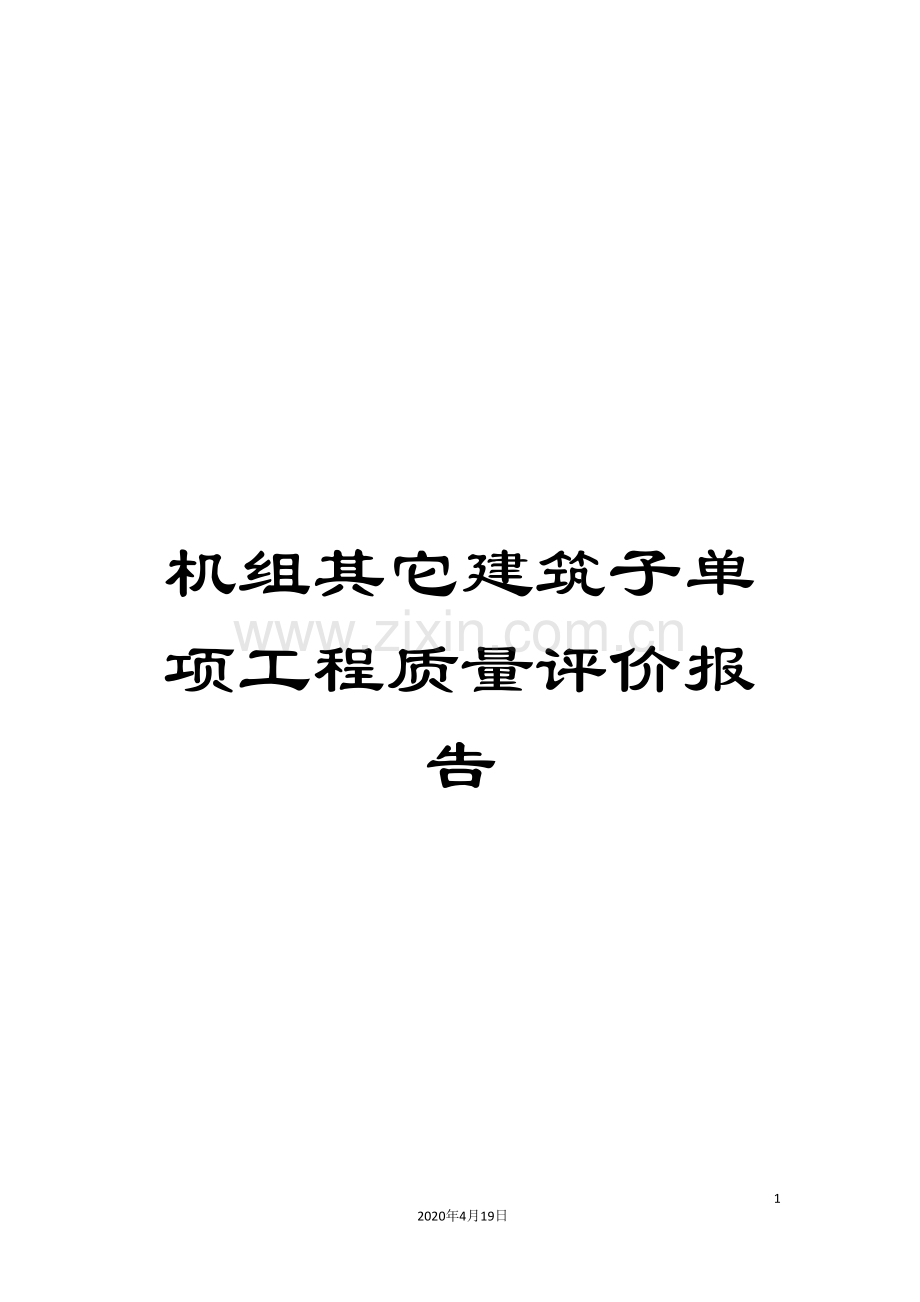

机组其它建筑子单项工程质量评价报告

42
2020年4月19日
文档仅供参考

山东黄台火力发电厂”上大压小”热电联产工程

#9机组及公用系统
其它建筑子单项工程质量评价报告

山东诚信工程建设监理有限公司
04月

批 准:孙宝收

审 核:郑永坤

评价人员:郝庆国

目 录

一、单项工程概况 1
1 整体工程概况 1
2 各参建单位 1
3 施工工艺及主要工程特点 1
4 施工过程的质量控制情况 1
二、工程评价情况 3
1 质量评价范围 3
2 资料检查情况 4
3 施工现场检查情况 4
三、质量特色 4
1 工程亮点项目 4
2 管理创新 5
3 安全与环保 5
四、施工质量验收情况 6
五、质量评价情况及结果 7
1 屋面工程质量评分表 7
2 装饰装修工程质量评价评分表 13
3 安装工程质量评分表 19
4 子单项工程质量综合评价表 38
六、质量评价结论 38
附件:质量评价检查卡

#9机组土建其它建筑子单项工程质量评价报告
一、单项工程概况
1 整体工程概况
华能济南黄台发电有限公司位于山东省济南市东部城区,始建于1958年,”上大压小”工程核准前,共七炉八机,装机总容量1025MW,为济南市电源支撑点和最大热源厂,本期”上大压小”热电联产工程替代了原#1～6供热机组,当前共有4台热电联产机组,总装机容量达到136万千瓦,抽汽供热能力1460吨/小时。
本期工程于 6月28日正式开工建设,两台机组分别于 1月1日、5日经过168小时满负荷试运行。工程占地面积10.2公顷,耗用钢材3万吨,浇筑混凝土15万立方米,敷设电缆1413公里。

2 各参建单位
工程建设单位:华能济南黄台发电有限公司
工程设计单位:山东电力工程咨询院有限公司
工程监理单位:山东诚信工程建设监理有限公司
工程施工单位:山东电建二公司
山东电建一公司
河南二建公司
3 施工工艺及主要工程特点
3.1 地基处理:脱硫电子间等建筑地基处理采用M5水泥砂浆砌筑MU30毛石至基础设计的持力层,网控楼等建筑地基处理为水泥砂浆垫层。
3.2 网络控制楼为现浇混凝土框架结构,地上2层,高8.4米,轴跨23米×11米,共有2层:分别为4.16米和8.4米;
3.3脱硫工艺综合楼设计为钢筋混凝土结构,跨度为67.5×18.7米,基础开挖最大深度为-8.25米,垫层为C15,基础承台、系梁、基础梁混凝土为C35;
4 施工过程的质量控制情况
4.1 项目开工初期就已明确本工程”窗口工程、争创国优”的工程质量目标,各参建单位均编制了”达标创优”实施细则,为实现这个目标而努力;
4.2 各施工单位开工初期既已建立质量保证体系、质量技术管理制度,并配备了三级质检人员,加强施工质量控制;
4.3 各施工单位在工程开工前均编制了施工作业指导书,并经过项目监理部审核批准后实施;
4.4 各参建单位在工程开工前均进行了施工图的会审工作,对存在的问题,设计院均进行了答复;
4.5 各参建单位均编制了工程创优规划和工程创优实施细则,为工程质量控制奠定了基础;
4.6 在工程开工前期,项目监理部审查了各施工单位的特殊工种人员资质、主要工程原材料、施工计量器具、大型施工机械等,确保施工质量能够有效控制;
4.7 在施工过程中严格执行原材料进场检验制度,项目监理部对工程用的原材料坚持严把质量关,钢筋、钢材、混凝土等原材料除应具有质保书外,均按相关规定进行进场后的材料复检,复检合格后才能在工程上使用,对不合格原材料坚决退场;
4.8 在土方开挖过程中,各施工单位加强了现场巡视,并做好井点降水和土方位移的监测工作,土方开挖至设计标高后,请设计院、业主、监理及时进行地基验槽,验槽合格后再浇筑垫层。
4.9在钢筋工程中各施工单位重点控制钢筋的规格、数量、长度尺寸、绑扎间距,钢筋隐蔽都经过了项目监理部的验收。
4.10在钢结构制作、安装中,对钢结构的焊缝、几何尺寸、轴线、标高、高强螺栓连接等进行了重点控制,确保了钢结构的施工质量。
4.11在砼浇筑过程中,各施工单位制定了详尽的混凝土浇筑方案,严格控制砼配合比、坍落度;采用分层浇注、二次复振法,以提高砼密实度,防止了蜂窝、麻面、孔洞等现象的发生。混凝土浇筑完成后,加强了砼养护和成品保护 。
4.12在墙体砌筑、抹灰、涂料施工中,各参建单位加强了质量控制,灰缝饱满、平直,墙体平整度、垂直度好,抹灰前砖湿润、抹灰防裂缝、涂面光滑措施到位。
4.13在工程施工过程中,项目监理部实行”检查卡”制度,对施工现场存在的问题及时经过”检查卡”的形式发给各单位,要求责任单位立即整改,对工程质量控制起到了良好的效果;
4.14在施工过程中,各施工单位对成品均采取了有效的成品保护措施,取得了良好的效果,如:清水混凝土柱、设备基础等拆模板后尽快进行包角保护,包角高度根据实际情况确定,但不小于1.5米;电子间墙面涂料完成后,在墙上粘贴一层塑料薄膜,进行成品保护。
4.15在施工过程中,项目监理部对桩基工程施工过程进行旁站、对大型混凝土浇筑进行旁站等,包括对大致积混凝土浇筑过程中水化热处理、混凝土浇筑顺序、后期养护措施的监督等一系列措施,有效控制了施工质量。
4.16在工程施工过程中,建设单位、管理单位多次聘请专家莅临现场进行达标创优咨询,专家们提出了很多宝贵意见,各参建单位积极进行了整改;
4.17在工程施工过程中,建设单位、管理单位多次组织达标创优检查,大大提高了施工现场的工艺质量。
二、工程评价情况
1 质量评价范围
#9机组土建其它建筑子单项工程分五个评价部位:地基及桩基、结构工程、屋面工程、装饰装修工程、安装工程。共计12个单位工程如下表:
序号
单位工程名称
施工单位
备注
1
翻车机室(含翻车机控制室)
河南二建公司

2
碎煤机室、入炉采样间
河南二建公司

3
输煤综合楼
河南二建公司

4
锅炉补给水处理室
山东电建一公司

5
中水处理系统及室外构筑物
河南二建公司

6
循环水泵房
山东电建一公司

7
主控制(网控楼)
山东电建二公司

8
空压机室
山东电建二公司

9
共用水泵房
山东电建一公司

10
工业废水处理室及室外构筑物
山东电建一公司

11
工艺楼
山东电建一公司

12
脱硫电子间及配电室
山东电建一公司

2 资料检查情况
2.1抽查了各施工单位的质量管理制度、质量责任制度,制度健全并能落实到位;
2.2抽查了土建专业施工组织设计、各单位工程作业指导书,编制审批手续齐全、可操作性好、针对性强、并认真落实到位;
2.3抽查了各施工单位质量目标及措施,目标明确、切合实际,措施有效性好,实施好;
2.4 抽查了原材料、半成品、加工件的合格证、质量证明材料、试验报告、复检报告等,资料齐全
2.5抽查了各施工单位的施工记录、隐蔽工程记录、验收评定记录,资料齐全;
2.6抽查了各施工单位的强制性条文执行情况,强制性条文检查记录表齐全。
3 施工现场检查情况
3.1现场检查了输煤综合楼、化水车间装饰装修工程,质量符合规范要求。
3.2现场检查了综合水泵房门窗工程,表面洁净、平整、光滑、无大面积划痕、无锈蚀、碰伤、观感质量好。
三、质量特色
1 工程亮点项目
3.1综合水泵房施工门窗工程,表面洁净、平整、光滑、无大面积划痕、无锈蚀、碰伤、观感质量好

3.2化水车间前面抹灰平整,涂料涂刷均匀;

2 管理创新
1)项目开工初期就已明确本工程”窗口工程、争创国优”的工程质量目标,#9机组构筑物子单项工程根据创优目标编制实施措施。
2)本工程建设过程中,管理理念创新。引进核电管理理念,用安全、环保、高效的核电管理理念和精细化管理方法对施工质量进行全过程跟踪、监督、控制,保证了施工质量。
3)在工程施工过程中,施工监理单位实行”检查卡”制度,对施工现场存在的问题及时经过”检查卡”的形式发给各单位,要求责任单位整改,对工程质量控制起到了良好的效果;
3 安全与环保
各参建单位安全保证体系健全,明确了各层次的责任主体和目标要求,保证体系和监督体系分工明确、各负其责、团结合作、形成工作合力,保证了安全工作的顺利进行。
本工程大力倡导和推行”建设工程绿色安装”活动,并在工程施工过程中,以科技创新为灵魂,以环保节能、循环再生、安全文明、高效优质为目标,经过优化施工方案,强化施工过程管理,认真组织实施。
四、施工质量验收情况
#9机组其它建筑子单项工程共验收单位工程12项,其中优良12项,优良率100%。
五、质量评价情况及结果
我们对#9机组其它建筑子单项工程进行质量评价。重点对施工单位的质量评价自检记录,现场监理部质量评价检查记录进行检查,抽查了工程档案资料,并对现场进行检检查。质量评价评分表如下:
1 屋面工程质量评分表
1.1施工现场质量保证条件评分表
表4.2.3 施工现场质量保证条件评分表
工程名称
#9机组其它建筑工程
工程部位
屋面工程
检查日期
4 月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目
应得分
判 定 结 果
实得分
备注
100％
85％
70％
1
施工现
场质量管
理及质量
责任制度
现场组织机构、质保体
系,材料、设备进场验收
制度、抽样检验制度,岗
位责任制及奖罚制度
30
/
√
/
25.5

2
施工操作标准及质量验收规范配置
30
√
/
/
30
3
施工组织设计、施工方案
20
√
/
/
20
4
质量目标及措施
20
√
/
/
20

检

查

结

果
权重值10分。
应得分合计:100分
实得分合计:95.5分
95.5
施工现场质量保证条件评分 ＝ ×10 ＝ 9.55分
100
评价人员: 郝庆国
年 04 月 01日
1.2屋面工程性能检测评分表
表7.1.3 屋面工程性能检测评分表
工程名称
#9其它建筑工程
工程部位
屋面工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序号
检 查 项 目
应得分
判定结果
实得分
备注
100％
85％
70％
1
屋面防水层淋水、蓄水试验
60
√
/
/
60

2
保温层厚度测试
40
√
/
/
40
检

查

结

果

权重值30分。

应得分合计:100分

实得分合计:100分

100
屋面工程性能检测评分 ＝ ×30 ＝30分
100

评价人员:郝庆国 年 04 月 01日

1.3屋面工程质量记录评分表
表7.2.3 屋面工程质量记录评分表
工程名称
#9其它建筑工程
工程部位
屋面工程
检查日期
4 月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目
应得分
判定结果
实得分
备注
100％
85％
70％
1
材料
合格 证及
进场
验收
记录
瓦及混凝土预制块合格证及进场验收记录
10
√
/
/
20

卷材、涂膜材料、密封材料合格证、进场验收记录及复试报告
10
/
/
/
保温材料合格证及进场验收记录
10
√
/
/

2

施工
记录
卷材、涂膜防水层的基层施工记录
5
/
√
/
38.5
天沟、檐沟、泛水和变形缝等细部做法施工记录
5
√
/
/
卷材、涂膜防水层和附加层施工记录
10
√
/
/
刚性保护层与防水层之司隔离层施工记录
5
√
/
/
隐蔽工程验收记录
5
/
√
/
检验批、分项、分部(子分部)工程质量验收记录
10
√
/
/
3
施工
试验
细石混凝土配合比试验报告
15
/
√
/
25.5
防水涂料、密封材料配合比试验报告
15
/
√
/
检
查
结
果
权重值20分。
应得分合计:90分
实得分合计:84分
84
屋面工程质量记录评分 ＝ ×20＝ 18.67分
90

评价人员:郝庆国 年 04 月 01日

1.4 屋面工程尺寸偏差及限值实测评分表
表7.3.3 屋面工程尺寸偏差及限值实测评分表
工程名称
#9其它建筑工程
工程部位
屋面工程
检查日期
4 月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目

应得分
判定结果

实得分

备注
100％
85％
70％
1
找平层及排水沟排水坡度
20
√
/
/
20

2
防水卷材搭接宽度
20
/
√
/
17
3
涂料防水层厚度
(40)
/
/
/
/
4
瓦
屋
面
压型板纵向搭接及泛水搭接长
度、挑出墙面长度
(40)
/
/
/
/
脊瓦搭盖坡瓦宽度
(20)
/
/
/
瓦伸入天沟、檐沟、檐口的长度
(20)
/
/
/
5
细
部
构
造
防水层伸入水落口杯长度
30
/
√
/
55.5
变形缝、女儿墙防水层立面泛水高度
30
√
/
/
检

查

结

果

权重值10分。

应得分合计:100

实得分合计: 92.5

92.5
屋面工程尺寸偏差及限值实测评分 ＝ ×10 ＝9.25分
100

评价人员:郝庆国 年 04 月 01日

1.5屋面工程观感质量评分表
表7.4.3 屋面工程观感质量评分表
工程名称
#9其它建筑工程
工程部位
屋面工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目

应得分
判定结果
实得分
备注
100％
85％
70％
1
卷
材
屋
面
卷材铺设质量
20
/
√
/
25.5

排气道设置质量
20
/
/
/
保护层铺设质量及上人屋面面层
10
/
√
/

2
瓦
屋
面
金属板材铺设质量
(50)
/
/
/
/
平瓦及其它屋面
(50)
/
/
/
3
细部构造
50
/
√
/
42.5
检

查

结

果

权重值20分。

应得分合计:80分

实得分合计 68分

68
屋面工程观感质量评分 ＝ ×20 ＝17.分
80

评价人员:郝庆国 年 04 月 01日
1.6强制性条文管理和执行情况评价表
表4.6强制性条文管理和执行情况评价表
工程名称
#9其它建筑工程
工程部位
屋面工程
评价日期
4 月1日
施工单位
山东电建二公司、山东电建一公司

评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目
应得分
判定结果
实得分
备注
100％
85％
70％
1
强制性条文实施计划编制情况
215
/
√
/
12.75

2
强制性条文实施计划可操作性
115
√
/
/
15
3
本部位(系统)强制性条文已全部实施
330
√
/
/
30
4
本部位(系统)强制性条文执行严格程度
115
/
√
/
12.75
5
强制性条文实施记录是否齐全、符合规定
25
/
√
/
21.25
检

查

结

果

权重值: 10分
应得分: 100
实得分: 91.75
91.75
强制性条文管理和执行情况评价得分＝————×10 ＝9.175
100

评价人员:郝庆国 年 04 月 01日

2 装饰装修工程质量评价评分表
2.1 施工现场质量保证条件评分表
表4.2.3 施工现场质量保证条件评分表
工程名称
#9其它建筑工程
工程部位
装饰装修工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目
应得分
判 定 结 果
实得分
备注
100％
85％
70％
1
施工现
场质量管
理及质量
责任制度
现场组织机构、质保体
系,材料、设备进场验收
制度、抽样检验制度,岗
位责任制及奖罚制度
30
/
√
/
25.5

2
施工操作标准及质量验收规范配置
30
/
√
/
25.5
3
施工组织设计、施工方案
20
√
/
/
20
4
质量目标及措施
20
√
/
/
20

检

查

结

果
权重值10分。
应得分合计:100分
实得分合计:91分
91
施工现场质量保证条件评分 ＝ ×10 ＝ 9.1分
100

评价人员:郝庆国 年 04 月 01日
2.2 装饰装修工程性能检测评分表
表8.1.3 装饰装修工程性能检测评分表
工程名称
#9其它建筑工程
工程部位
装饰装修工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目
应得分
判定结果
实得分
备注
100％
70％
1
外窗传热性能及建筑节能检测(设
计有要求时)
30
/
/
/

2
幕墙工程与主体结构连接的预埋件
及金属框架的连接检测
20
/
/
/
3
外墙块材镶贴的粘结强度检测
20
/
/
/
4
室内环境质量检测
30
√
/
30
检

查

结

果
权重值20分。
应得分合计:30分
实得分合计:30分

30
装饰装修工程性能检测评分 ＝ ×20 ＝ 20分
30

评价人员:郝庆国 年 04 月 01日
2.3 装饰装修工程质量记录评分表
表8.2.3 装饰装修工程质量记录评分表
工程名称
#9其它建筑工程
工程部位
装饰装修工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目
应得分
判定结果
实得分

备注
100％
85％
70％
1
材料 合格
证、
进场
验收
记录
装饰装修、节能保温材料合格证、进场验收记录
10
/
√
/
17

幕墙的玻璃、石材、板材、结构材料合格证及进场验收记录,门窗及幕墙抗风压、水密性、气密性、结构胶相容性试验报告
10
/
√
/
有环境质量要求的材料合格证、进场验收记录及复试报告
10
/
/
/
2
施工
记录
吊顶、幕墙、外墙饰面板
(砖)、预埋件及粘贴施工记录
15
/
√
/
34

节能工程施工记录
15
/
√
/
检验批、分项、分部(子分部)工程质量验收记录
10
/
√
/
3
施工
试验
有防水要求的房间地面蓄水试验记录
10
√
/
/
10
烟道、通风道通风试验记录
10
/
/
/
有关胶料配合比试验单
10
/
/
/
检

查

结

果
权重值15分。
应得分合计:70分
实得分合计:61分
61
装饰装修工程质量记录评分 ＝ ×15＝ 13.07分
70

评价人员:郝庆国 年 04 月 01日

2.4 装饰装修工程尺寸偏差及限值实测评分表
表8.3.3 装饰装修工程尺寸偏差及限值实测评分表
工程名称
#9其它建筑工程
工程部位
装饰装修工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号

检查项目

应得分
判定结果

实得分

备注
100％
85％
70％
1
抹灰工程
立面垂直度、表面平整度
30
/
√
/
25.5

2
门窗工程
门窗框正、侧面垂直度
20
/
√
/
17

3
幕墙工程
幕墙垂直度
20
/
/
/
/

4
地面工程
表面平整度
30
/
√
/
25.5
检

查

结

果

权重值10分。

应得分合计:80分

实得分合计:67分

67
装饰装修工程尺寸偏差及限值实测评分 ＝ ×10 ＝ 8.4分
80

评价人员:郝庆国 年 04 月 01日
2.5 装饰装修工程观感质量评分表
表8.4.3 装饰装修工程观感质量评分表
工程名称
#9其它建筑工程
工程部位
装饰装修工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理公司
序
号
检 查 项 目
应得分
判定结果
实得分
备注
100％
85％
70％
1
地面
表面、分格缝、图案、有排水要求的地面的坡度
10
/
√
/
8.5

2
抹灰
表面、护角、阴阳角、分格
缝、滴水线
10
/
√
/
8.5
3
门窗
固定、配件、位置、构造、密封等
10
/
√
/
8.5
4
吊顶
图案、颜色、灯具设备安装位置、交接缝处理、吊杆龙骨外观
5
/
√
/
4.25
5
轻质隔墙
位置、墙面平整、连接件、接缝处理
5
/
/
/
/
6
饰面板(砖)
表面质量、排砖、勾缝嵌缝、
细部
10
/
√
/
8.5
7
幕墙
主要构件外观、节点做法、
打胶、配件、开启密闭
10
/
/
/
/
8
涂饰
工程
分色规矩、色泽协调
5
/
√
/
4.25
9
裱糊
与软包
端正、边框、拼角、接缝
5
/
/
/
/
10
细部
工程
柜、盒、护罩、栏杆、花式
等安装、固定和表面质量
5
/
√
/
4.25
11
外檐
观感
室外墙面、大角、墙面横竖
线(角)及滴水槽(线)、散水、台阶、雨罩、变形缝和泛水等
15
/
√
/
12.75
12
室内
观感
面砖、涂料、饰物、线条及
不同做法的交接过渡
10
/
√
/
8.5
检

查

结

果
权重值35分。
应得分合计:80分
实得分合计:68分
68
装饰装修工程观感质量评分＝ ×35 ＝29.75分
80
、
评价人员:郝庆国 年 04 月 01日
2.6 强制性条文管理和执行情况评价表
表4.6强制性条文管理和执行情况评价表
工程名称
#9其它建筑工程
工程部位
装饰装修工程
评价日期
4 月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理公司
序
号
检 查 项 目
应得分
判定结果
实得分
备注
100％
85％
70％
1
强制性条文实施计划编制情况
215
/
√
/
12.75

2
强制性条文实施计划可操作性
115
/
√
/
12.75
3
本部位(系统)强制性条文已全部实施
330
√
/
/
30
4
本部位(系统)强制性条文执行严格程度
115
√
/
/
15
5
强制性条文实施记录是否齐全、符合规定
25
√
/
/
25
检

查

结

果
权重值: 10分
应得分: 100
实得分: 95.5
95.5
强制性条文管理和执行情况评价得分＝————×10 ＝9.55
100

评价人员:郝庆国 年 04 月 01日

3 安装工程质量评分表
3.1 施工现场质量保证条件评分表
表4.2.3 施工现场质量保证条件评分表
工程名称
#9其它建筑工程
工程部位
安装工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目
应得分
判 定 结 果
实得分
备注
100％
85％
70％
1
施工现
场质量管
理及质量
责任制度
现场组织机构、质保体
系,材料、设备进场验收
制度、抽样检验制度,岗
位责任制及奖罚制度
30
/
√
/
25.5

2
施工操作标准及质量验收规范配置
30
√
/
/
30
3
施工组织设计、施工方案
20
√
/
/
20
4
质量目标及措施
20
√
/
/
20

检

查

结

果
权重值10分。
应得分合计:100
实得分合计:95.5
95.5
施工现场质量保证条件评分 ＝ ×10 ＝9.55分
100

评价人员:郝庆国 年 04 月 01日
3.2 建筑给水排水及采暖工程性能检测评分表
表9.1.3 建筑给水排水及采暖工程性能检测评分表
工程名称
#9其它建筑工程
工程部位
安装工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目
应得分
判定结果
实得分

备注
100％
70％
1
生活给水系统管道交用前水质检测
10
√
/
10

2
承压管道、设备系统水压试验
30
√
/
30
3
非承压管道和设备灌水试验、排水干管管道通球、通水试验
30
√
/
30
4
消火栓系统试射试验
20
/
√
14
5
采暖系统调试、试运行、安全阀、报警装置联动系统测试
10
/
/
/
检

查

结

果

权重值30分。

应得分合计:90

实得分合计:84

84
建筑给水排水及采暖工程性能检测评分 ＝ ×30 ＝ 28
90

评价人员:郝庆国 年 04 月 01日
3.3 建筑给水排水及采暖工程质量记录评分表
表9.1.6 建筑给水排水及采暖工程质量记录评分表
工程名称
#9其它建筑工程
工程部位
安装工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号
检 查 项 目
应得分
判定结果
实得分
备注
100％
85％
70％
1
材料
合格
证、
进场
验收
记录
材料及配件出厂合格证及进场验收记录
15
√
/
/

30

器具及设备出厂合格证及进场验收记录
15
√
/
/
2
施工
记录
主要管道施工及管道穿墙、穿楼板套管安装施工记录
5
√
/
/
32.75
补偿器预拉伸记录
5
/
/
/
给水管道冲洗、消毒记录
10
√
/
/
隐蔽工程验收记录
10
/
√
/
检验批、分项、分部(子分部)
工程质量验收记录
10
√
/
/
3
施工 试验
阀门安装前强度和严密性试验
10
/
√
/
18.5
给水系统及卫生器具交付使用前通水、满水试验
10
√
/
/
水泵安装试运转
10
/
/
/
检

查

结

果

权重值25分。

应得分合计:85

实得分合计:81.25

81.25
建筑给水排水及采暖工程质量记录评分 ＝ ×25 ＝ 23.90
85

评价人员:郝庆国 年 04 月 01日

3.4 建筑给水排水及采暖工程尺寸偏差及限值实测评分表
表9.1.9 建筑给水排水及采暖工程尺寸偏差及限值实测评分表
工程名称
#9其它建筑工程
工程部位
安装工程
检查日期
4月1日
施工单位
山东电建二公司、山东电建一公司
河南二建公司
评价单位
山东诚信工程建设监理有限公司
序
号

检查项目
应得分
判定结果
实得分
备注
100％
85％
70％
1
给水、排水、采暖管道坡度
50
√
/
/
50

2
箱式消火栓安装位置
20
/
√
/
17

3
卫生器具安装高度
30
/
√
/
25.5

检

查

结

果

权重值10分。

应得分合计:100

实得分合计:92.5
92.5
建筑给水排水及采暖工程尺寸偏差及限值实测评分 ＝ ×10 ＝ 9.25分
100

评价人员:郝庆国
