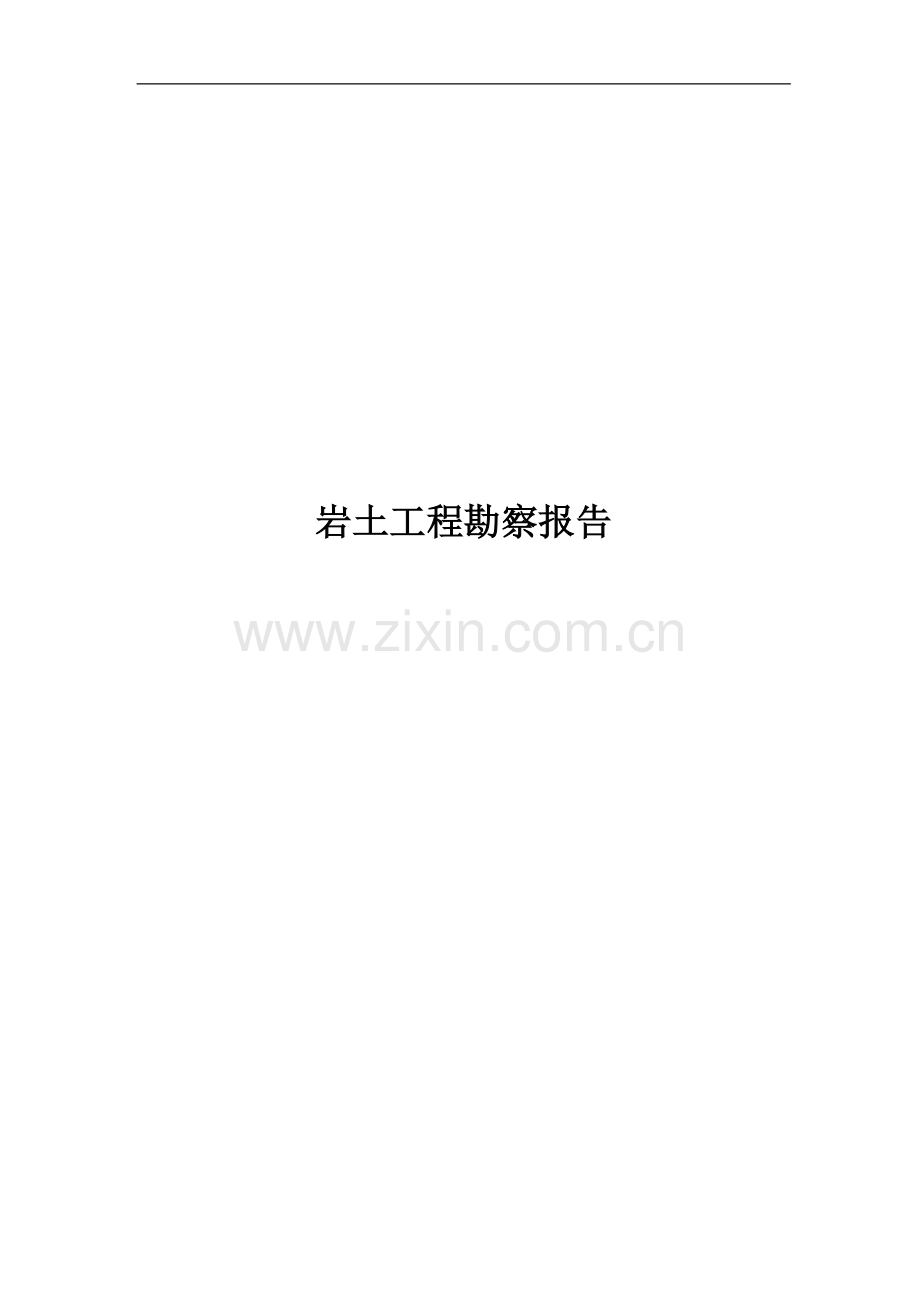

岩土工程勘察报告实例.doc

岩土工程勘察报告目 录一、前言- 1 -二、区域地质概述- 2 -三、场地工程地质条件- 8 -四、水文地质条件- 10 -五、岩土工程评价- 10 -六、岩土物理力学性质- 11 -七、地基土承载力- 12 -八、场地稳定性与适宜性评价- 12 -九、场地地震效应- 13 -十、地基方案- 14 -十一、结论与建议- 14 -一、前言1、工程概况为完成灾后重建任务，我院受中国中铁玉树灾后重建现场指挥部委托，于2010年9月承担了青海省玉树藏族自治州玉树县西杭商住南组团A42地块的岩土工程详细勘察任务。拟建场地位于结古镇南片区，西为西杭路，东为巴曲路。7度抗震设防，勘察等级为乙级，抗震设防类别为丙类。2、勘察的目的与任务(1)、查明拟建场地内各岩土层分布、结构、均匀性,各岩土层物理力学性质；(2)、查明不良地质作用的类型、分布范围及发育情况并提出整治方案；(3)、查明地下水类型、水位、埋藏条件、地下水及土的腐蚀性等；(4)、判定地基土地震液化可能性，划分建筑场地类别；(5)、对场地稳定性及适宜性作出评价；(6)、提供基础设计方案，并对基坑开挖和降水方案提出建议及设计参数。 3、勘察执行规范和标准（1）岩土工程勘察规范（GB 50021-2001）2009版（2）建筑抗震设计规范（GB 50011-2001）（2008版）（3）建筑工程抗震设防分类标准（GB 50223-2008）（4）建筑地基处理技术规范（JGJ79-2002）（5）工业建筑防腐蚀设计规范（GB50046-2008） （6）建筑地基基础设计规范（GB50007-2002）（7）冻土地区建筑地基基础设计规（JGJ 118-98）（8）建筑工程地质钻探技术标准（JGJ 89-92）(9)土工试验方法标准（GB/T 50123-1999）4、勘察方法及完成工作量 本次勘察采用了钻探取样、标准贯入试验、动力触探试验并结合室内土工试验，对拟建场地进行了综合性勘察。本次外业勘察工作于2010年9月8日开工至9月15日结束，共投入150型钻机10台，采用回转钻进工艺，地下水位以上采用无水干作业，地下水位以下采用泥浆护壁。完成勘察工作量如下：本次勘察共布设33个钻孔；取样及原位测试孔（含控制性钻孔）17个，孔深20.0米，其一般性钻孔16个，孔深15.0米，累计钻探进尺580.0米。采取扰动样122件，并进行了相应的室内扰动土的筛分试验以及土的腐蚀性试验，现场于钻孔内做动力触探102次。二、区域地质概述1、气候特征玉树县属高原大陆性季风气候，全年无四季之分，只有冷暖两季之别，没有绝对的无霜期。冷季由青藏高原冷高压所控制，风大、干燥、温低，长达78个月；暖季受印度洋暖流的影响，又具有半湿润气候特征，降雨量多且集中，比较湿润，只有45个月。据玉树气象站资料，年平均气温3.2，极端最高气温为28.5，极端最低气温-27.6，年平均降水量为485.9mm，降水多集中在68月份，占全年降水量的68%，年蒸发量1185.1mm。年平均日照时数在2496.4小时，年总辐射量6245兆焦耳每平方米，均大于同纬度的东部地区。据玉树机场临时气象台2001年11月至2002年10月的气象观测资料，最大冻土深度125cm ,冰冻期达225天。2、水文区内主要河流为巴塘河，该河发源于格拉山北日阿如冬塞以东4km处，河源海拔5122m。上游称格曲，源流向北，穿过长达34.1km的高山峡谷，水流湍急。至各琼达出峡，折向西北流，进入玉树县最大的平坦草原巴塘盆地，并接受右岸支流暗子曲汇入，在上巴塘上游附近纳左岸支流扎巴曲，因流经巴塘盆地以下干流始称巴塘河。在上巴塘约2km多接纳最大支流巴曲，干流复进入峡谷区，穿行约15km，至格萨尔广场东北与扎西科河汇合后以下河段称之为扎曲，最终注入通天河，属长江上游通天河水系。据1960年设立的新寨水文站资料，集水面积2298km2，多年平均径流量7.90108m3，多年平均输沙量7.87104m3。3、地质构造与地震（1）区域地质构造玉树县属青藏川滇歹字形构造体系-巴塘拗陷褶皱带，以北属松潘-甘孜褶皱系玉树-马达寺优地槽褶皱带，以南属唐古拉准地台台隆。区内断裂及褶皱发育，构造形迹以NW、NWW向为主，与区域地层走向一致。NW、NWW向断裂为走向断裂，其次为NNESSW向断裂，该组断裂普遍错断NW向断裂。本区第四纪以来新构造运动频繁，具有继承性，活动构造形迹主要呈NW、NWW和NNW两组方向分布，前者规模宏伟且切割深，并以左旋走滑为主兼具逆冲性质；后者则具有逆冲兼右旋走滑特征。对玉树县影响最大，直接关系到玉树灾后重建的活动断裂有两条，分别为玉树甘孜断裂（F2）、年吉错南巴塘断裂（F3），分别描述如下（图2-1）： 图2-1 玉树县区域地质构造图 玉树甘孜断裂(F2)该断裂为“4.14”玉树7.1级地震发震断裂，断裂带西起乌兰乌拉湖北，向东经风火山、治多县以南至玉树后延入四川，省内长约800公里，总体呈NWW向展布，倾向北东，倾角4070。该断裂带是松潘-甘孜印支褶皱系与唐古拉准地台的分界断裂。北侧分布的上三叠统柯南群，以含虫迹震中位于该断裂带闭锁段西端部位置，反映了该断裂现今强烈的持续活动性。 年吉错南巴塘断裂(F3)该断层为玉树甘孜断裂带的分支断层。始于治多县南当江荣沟脑与玉树甘孜断裂带的交汇处，向东南方延伸，经年吉错南、上拉秀后转为近东西向，形成一向南西方向凸出的弧形，经巴塘盆地的南缘后，向东又与玉树甘孜断裂带交汇于金沙江南岸一带，全长约230余公里。该断裂带主要形成于第三纪晚期，主要控制并断错第三系。其东段则明显控制了巴塘第四纪盆地的形成及发展，从盆地南缘晚更新世冲洪积层被明显断错及全新世松散堆积破坏变形特征来看，该断层是一条全新世后仍在持续活动的地震断层。（2）新构造运动自第四纪早期以来,以震荡式上升运动为主要特征的新构造运动在区内表现得十分明显,并且在空间上、时间上具有不同的差异性和间歇性变化规律。在空间上的差异性主要表现在通天河及其支流、河流阶地两岸发育的不对称性；而在时间上间歇性主要表现在通天河及其较大支流多阶地发育。总之,新构造运动在区内表现出整体抬升性,使得第四系堆积物构成高阶地,在遭受后期水流等强烈侵蚀切割作用下,在其前缘形成了高陡斜坡,为崩塌、滑坡、泥石流地质灾害的形成提供了良好的临空条件和丰富的固体物源。（3）地震活动勘察区隶属青藏地震区青藏高原中部地震亚区的巴颜喀拉山地震带。带内新构造运动强烈，活动断裂带以北西、北北西向展布为主，地震发的强度较大，地震活动频繁。玉树县境内地震活动分布主要集中在玉树县的西北部，而且明显受区域大型断裂带的控制。根据1：400万中国地震动峰值加速度区划图（GB18306-2001）第二号修改单的规定及关于玉树地震灾后重建执行建筑抗震设防标准的复函(建标函2010122号)，玉树地区抗震设防烈度为7度(图2-2)，设计地震动峰值加速度0.15g，设计地震分组第三组，场地设计特征周期为0.45s。 图2-2 玉树地区地震动加速度图 历史地震概况据青海省地震目录记载，公元1738至今，玉树地区共发生20余次地震，自有地震记载以来，“4.14”玉树7.1级地震为玉树地区最大地震，此前玉树地区共记录到Ms4.7级地震24次，最大地震为1738年玉树西北的6.5级地震和1915年5月5日青海曲麻莱附近的6.5级地震，震中据结古镇最近距离分别为65km和160km，其次为1979年3月29日玉树县小苏莽6.2级地震；而2006年7月18、19日在玉树县上拉秀附近发生的5.0、5.6、5.4级三次中强震也引起了一定的震害损失和社会影响。图2-3为玉树县历史地震震中分布图。 图2-3 玉树县历史地震震中分布图 “4.14”地震概况2010年4月14日发生在玉树结古镇西侧（N 330311，E 965126）的7.1级地震，是有地震记载以来玉树地区最大的地震，震源深度14km，地震地表破裂带长约23km。截止2010年4月22日15时共记录到余震1374次，其中33.9级地震9次，44.9级地震3次，55.9级地震无，66.9级地震1次，最大余震为6.3级。从余震分布图可以看出，余震主要沿玉树甘孜断裂带分布（发震断裂），严格受玉树甘孜断裂带控制（图2-4）。 图2-4 “4.14”玉树7.1级地震主震及余震分布图三、场地工程地质条件1、地形地貌拟建场地位于玉树州结古镇南部。西为西杭路，东为巴曲路，地貌属巴塘河级阶地，地形地势相对较为平坦，地面标高为3691.523693.40米。2、地层土质概况根据本次勘察现场钻探结果表明，在20m深度范围内的地层主要为人工填土(Q4ml)及一般第四系沉积层（Q4al+pl），并按地层岩性和物理力学性质指标，进一步划分为4个大层，现按照自上而下的顺序对各土层的基本特征综述如下： 人工堆积层（Q4ml）：素填土：褐黄色及黄褐色，稍湿，稍密，以粉土为主，含少量圆砾、卵石；局部以卵石为主。偶见塑料纸、玻璃片、砖块、木片等。层厚为0.201.40米，层底高程为3690.613692.68米。1杂填土：杂色，稍湿，松散，由水泥块、砖块、玻璃片、木片、塑料纸等组成，以少量粉土及灰渣充填，层厚为0.300.50米，层底高程为3691.313693.10米。一般第四系沉积层（Qal+pl）：粉土：褐黄色及黄褐色，稍湿，稍密，含云母片、圆砾及卵石，孔隙发育，韧性低，干强度低，摇振反应中等。层厚为0.300.70米，层底高程为3690.813691.19米。仅在ZK3、ZK18号孔揭遇。卵石：杂色，以灰色为主，湿饱和，密实，呈亚圆形，其成分主要为灰岩、白云岩、花岗岩、砂岩等，粒径大于20 mm颗粒含量占总重5570%，一般粒径7180mm，最大粒径200mm，以细中砂及少量粘性土充填。层厚为4.005.40米，层底高程为3685.513688.58米。 1圆砾：褐黄色，湿，中密，呈亚圆形，其成分主要为灰岩、白云岩、花岗岩、砂岩等，粒径大于2 mm颗粒含量占总重大于50%，一般粒径280mm，最大粒径140mm，以细中砂及少量粘性土充填。层厚为0.600.80米，层底高程为3691.093691.53米。仅在ZK8、ZK22揭遇。卵石：杂色，以灰色为主，饱和，密实，呈亚圆形，其成分主要为灰岩、白云岩、花岗岩、砂岩等，粒径大于20 mm颗粒含量占总重5070%，一般粒径7160mm，最大粒径220mm，以中粗砂及少量粘性土充填。揭露厚度8.3015.30米,相应层底高程为3671.603678.40米。该层未揭穿。场地地层结构详见工程地质剖面图。四、水文地质条件1、地下水类型及水位本次勘察揭露深度范围内为潜水，含水层为层卵石，主要接受大气降水和高处山体下泄侧向补给，储水量丰富。水位变化幅度受大气影响强烈，暖季、冷季变幅为12米。勘察期间钻孔内实测水位埋深2.403.20米，相应标高3690.113689.24。2、历年最高水位及近35年最高水位拟建场区历史最高地下水位接近自然地表；近35年最高水位标高为3691.0米。3、地下水的腐蚀性评价拟建建筑基础位于地下水位以上，可不考虑地下水对混凝土结构及钢筋混泥土结构中钢筋的腐蚀性。五、岩土工程评价1、场地土腐蚀性评价 该场地土中SO42-含量48.2661.53mg/kg，CL-含量49.1676.74mg/kg，PH值7.467.69，全盐量0.0460.053%，场地环境类别为类；根据地区经验，本场地视电阻率为大于100M。按照岩土工程勘察规范 GB50021-20012009版，场地土对混凝土结构具微腐蚀性，对钢筋混凝土结构中钢筋具微腐蚀性，对钢结构具微腐蚀性。防护措施：土对建筑材料腐蚀的防护，应符合现行国家标准工业建筑防腐蚀设计规范（GB50046-2008）的规定。 2、场地土冻胀性评价 玉树地区标准冻深1.04米。该场地地下水位埋深在2.403.20米，相应标高3690.113689.24，冻深范围内层素填土，天然含水量19.620.5%，冻结期间地下水位距冻结面的最小距离大于1.5m,平均冻胀率1%3.5%，冻胀等级为级，属弱冻胀土；层粉土，天然含水量20.70%，冻结期间地下水位距冻结面的最小距离大于1.5m，综合考虑平均冻胀率1%3.5%，冻胀等级为级，属弱冻胀土；层卵石，粒径小于0.075mm的含量为4.16.4%，平均冻胀率1%，冻胀等级为级，属不冻胀土；1层圆砾，粒径小于0.075mm的含量为6.87.1%，平均冻胀率1%，冻胀等级为级，属不冻胀土；层卵石，粒径小于0.075mm的含量为1.12.1%，平均冻胀率1%，属不冻胀土。六、岩土物理力学性质综合野外原位测试数据与室内试验成果，分层进行统计整理，相关岩土层粘聚力Cq、内摩擦角角q及压缩模量ES推荐值如下表1： 表1地层编号地层名称Cq（Kpa）q()ES(Mpa)素填土15121杂填土-15粉土18203.1卵石-35401圆砾-2515卵石-3545七、地基土承载力 根据岩土工程勘察设计规范（GB50021-2008）,结合地区经验，综合确定各土层天然地基承载力特征值fak如表2：表2 地层编号成因类型地层名称天然地基承载力特征值fak (kPa)Q4al+pl粉土1201圆砾180卵石350卵石400八、场地稳定性与适宜性评价1场地稳定性评价本次勘察表明：拟建场地内未发现岩溶、滑坡、泥石流、地下采空区、古墓及掩埋古河道等不良地质作用及灾害，“4.14”玉树地震发震断裂从场区西侧孟宗沟、西杭电站西侧一线经过,场地稳定性一般。2场地适宜性评价 野外钻探和土工试验结果表明，该场地地层较为稳定，层位变化不大。层粉土，属高压缩性土；1层圆砾，属中缩性土，中密状态；层卵石及层卵石，属低压缩性土，密实状态，层位稳定，厚度大，均是良好的基础持力层,对拟建建筑是适宜的。九、场地地震效应1、抗震设防烈度按照国家标准建筑抗震设计规范（GB50011-2001）2008版、青海省地震局与青海省住房和城乡建设厅文件（青震发2010第33号）关于青海省玉树灾区（青海灾区）各县、乡镇地震动参数一览表的通知，玉树地区属抗震设防烈度7度区第三组，设计基本地震加速度值为0.15g，设计特征周期值为0.45s。根据青海省住房和城乡建设厅、青海省发展和改革委员会、青海省财政厅青建房2010515号文件1.6玉树地震灾后重建城乡住房抗震设防按关于转发玉树地震灾后重建执行建筑抗震设防标准的复函的通知（建抗201041号）执行。灾后重建城乡住房建筑结构的安全等级为二级，抗震设防分类为标准设防（丙类），地基基础的设计等级为丙级。2、建筑场地类别根据ZK1、ZK30号钻孔实测剪切波速测试成果，本场地等效剪切波速Vse=389414m/s，250 m/sVse500 m/s；场地覆盖层厚度为15.0米大于5米，按照建筑抗震设计规范（GB50011-2001）进行判定，建筑场地类别为类。3、液化判定根据建筑抗震设计规范（GB50011-2001）第4.3.4条，本场地在抗震设防烈度为7度时，场地粉土无液化可能性。 十、地基方案根据本次勘察所揭示的地层条件、场地周围地形坏境条件，建议采用天然地基，可选用卵石层做为基础持力层，地基承载力特征值350KPa。 十一、结论与建议1、场区内的填土成分、结构复杂、厚度不均、且未完成自重固结，未经处理，不应做为基础持力层。 2、建议采用天然地基的独立基础，基础持力层宜选用卵石层。 3、可不考虑地下水对建筑基础的腐蚀性,但应考虑地基土对混凝土结构的微腐蚀性，对钢筋混凝土结构中钢筋具微腐蚀性，对钢结构具微腐蚀性。4、本区标准冻结深度为1.04米。5、本区抗震设防烈度为7度, 设计基本地震加速度值为0.15g，设计地震分组为第三组，设计特征周期值为0.45s。6、建筑场地类别为类。7、基槽开挖过程中，须采取有效措施避免地基持力层扰动，破坏，由于勘察钻孔间距的关系，不能覆盖场地内分布的所有原建筑基础以及市政设施，因此建议加强地基验槽工作。 8、基槽开挖如采取一次性放坡，建议采用1:1.25放坡。
