广联达钢筋算量学习(板).doc

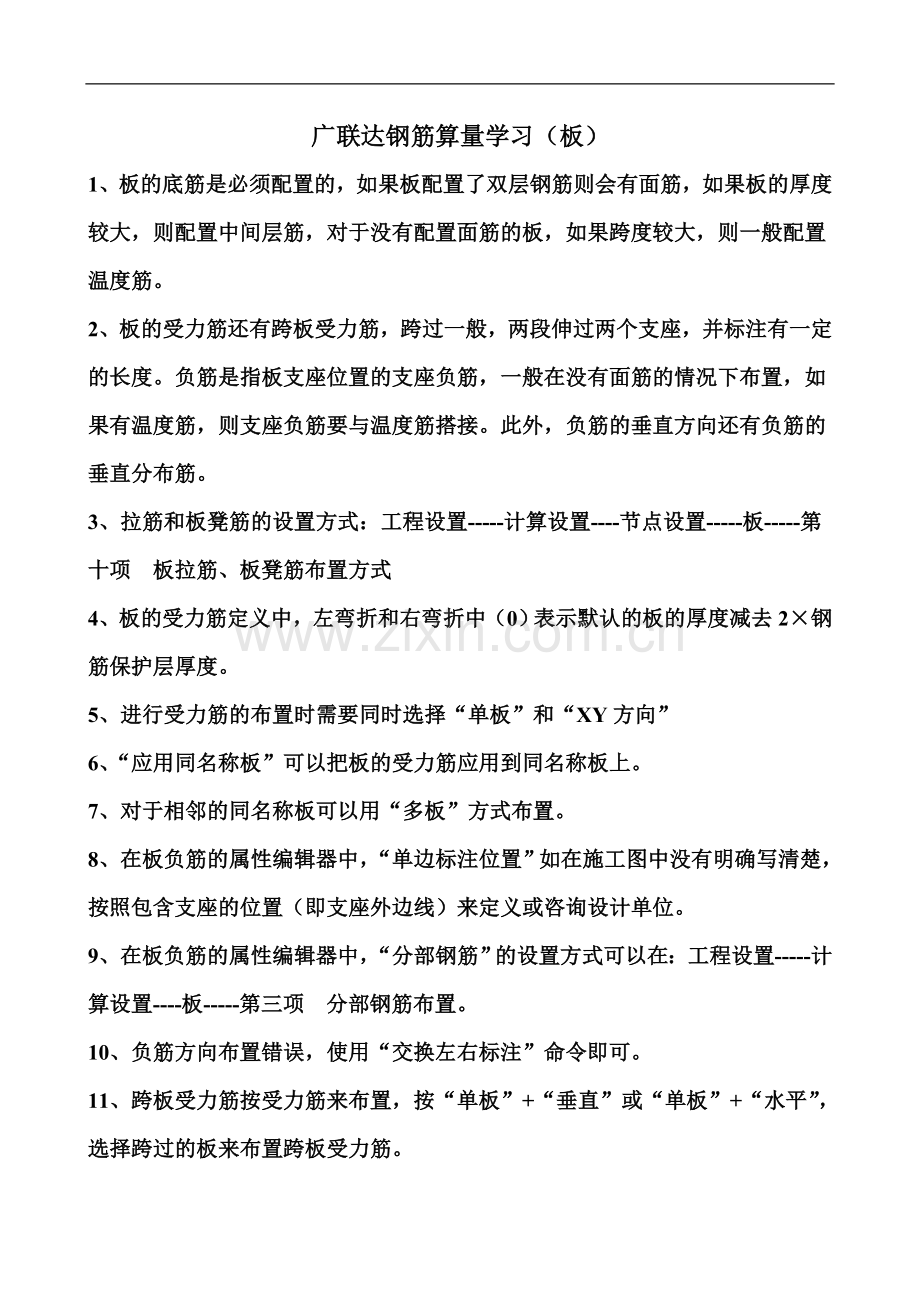

广联达钢筋算量学习（板）1、板的底筋是必须配置的，如果板配置了双层钢筋则会有面筋，如果板的厚度较大，则配置中间层筋，对于没有配置面筋的板，如果跨度较大，则一般配置温度筋。2、板的受力筋还有跨板受力筋，跨过一般，两段伸过两个支座，并标注有一定的长度。负筋是指板支座位置的支座负筋，一般在没有面筋的情况下布置，如果有温度筋，则支座负筋要与温度筋搭接。此外，负筋的垂直方向还有负筋的垂直分布筋。3、拉筋和板凳筋的设置方式：工程设置-计算设置-节点设置-板-第十项 板拉筋、板凳筋布置方式4、板的受力筋定义中，左弯折和右弯折中（0）表示默认的板的厚度减去2钢筋保护层厚度。5、进行受力筋的布置时需要同时选择“单板”和“XY方向”6、“应用同名称板”可以把板的受力筋应用到同名称板上。7、对于相邻的同名称板可以用“多板”方式布置。8、在板负筋的属性编辑器中，“单边标注位置”如在施工图中没有明确写清楚，按照包含支座的位置（即支座外边线）来定义或咨询设计单位。9、在板负筋的属性编辑器中，“分部钢筋”的设置方式可以在：工程设置-计算设置-板-第三项 分部钢筋布置。10、负筋方向布置错误，使用“交换左右标注”命令即可。11、跨板受力筋按受力筋来布置，按“单板”+“垂直”或“单板”+“水平”，选择跨过的板来布置跨板受力筋。12、使用“查改标注”命令，可以进行负筋的尺寸和钢筋信息的修改。13、楼面板LB 屋面板-WB 延伸悬挑板-YXB 纯悬挑板-XB14、B-下部通长筋，T-上部通长筋。15、什么是单向板？双向板？当长短之比在23或大于3的板，是单向板；长短边长度之比小于等于2的，是双向板单向板：四边支承的长方形的板，如长跨与短跨之比等于或大于二时，大荷载作用下，主要沿较小的板宽方向产生弯矩，可作为单向板计算。单向板的受力钢筋为单向配筋，沿短跨方向配置。但在长跨方向亦有弯矩产生，需要配置分布钢筋。双向板：四边支承的长方形的板，如长跨与短跨之比相差不大，其比值小于二时称之为双向板。在荷载作用下，将在纵横两个方向产生弯矩，沿两个垂直方向配置受力钢筋。16、板受力钢筋和跨板受力钢筋的区别?为什么跨板受力钢筋不能用负筋代替?二者最大的区别是下面所计算的马凳筋根数，如果是按负筋布置马凳筋只计算属性里标注的排数，但是如果按跨板受力钢筋计算软件会自动计算该钢筋下的所有马凳筋根数。有些时候负筋布置方法选择不当时候例如画线布置时候同时选中剪力墙和墙上的梁时。计算的根数会出现错误.板内钢筋受力筋底 筋面 筋负 筋负筋分布筋温度筋边支座负筋中间支座负筋其他：马凳筋、洞口加筋、放射筋17、识别板负筋时， 填入钢筋信息时，分布筋跟负筋有什么区别，是不是负筋跟分布筋一样？负筋是受力筋，分布筋不受力，只起架立作用和固定受力筋的作用。负筋图纸必定要画出来，分布筋一般不画出来，在设计说明里交代。18、板负筋是面筋还是底筋 怎么区分啊 还有板受力筋怎么区分面筋和底筋？一般来说底筋和面筋在板受力筋中设置 受力筋中还有温度筋（抗裂作用，一般在顶层或者中间层局部设有温度筋，有时说明中说成构造钢筋）。负筋（也可能说成扁担筋、制作钢筋等）和板面筋在平面图中的图例是一样的如何区别底筋和面筋？首先，一般来说设计人员会分颜色画图一看就明白；其次，面筋两端弯折朝下或朝右（垂直方向的），底筋两端弯折朝上或朝左（垂直方向的）；第三，面筋图例弯折为90度，底筋图例弯折为180度或135度！19、请问马凳筋的尺寸应该怎么确定啊？有没有关于马凳筋描述的东西？一、马凳的概念马凳筋作为板的措施钢筋是必不可少的，从技术和经济角度来说有时也是举足轻重的，它既是设计的范畴也是施工范畴更是预算的范畴。一些缺乏实际经验和感性认识的人往往对其忽略和漏算。马凳不是个简单概念，但时至今日没有具体的理论依据和数据，没有通用的计算标准和规范，往往是凭经验和直觉。不过道理弄明白了，也了解实际施工，那么计算马凳筋就不是件难事。任何把简单的事情复杂化和把复杂的问题简单化都是有害的。 马凳，它的形状象凳子故俗称马凳，也称撑筋。用于上下两层板钢筋中间，起固定上层板钢筋的作用。当基础厚度较大时（大于800mm）不宜用马凳，而是用支架更稳定和牢固。马凳钢筋一般图纸上不注，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径12可用直径为10的钢筋做马凳，当然也可与板筋相同。纵向和横向的间距一般为1米。不过具体问题还得具体对待，如果是双层双向的板筋为8，钢筋刚度较低，需要缩小马凳之间的距离，如间距为800*800，如果是双层双向的板筋为6马凳间距则为500*500。有的板钢筋规格较大，如采用直径14，那么马凳间距可适当放大。总之马凳设置的原则是固定牢上层钢筋网，能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。板厚很小时可不配置马凳，如小于100MM的板马凳的高度小于50mm，无法加工，可以用短钢筋头或其它材料代替。总而言之，马凳的设置要符合够用适度的原则，既能满足要求又要节约资源。二、定额对马凳的规定 有些地方定额对马凳筋的计算有明确规定，那么按定额规则计算，但这个计算结果只能用于预算和结算不能用于施工下料，因为它仅仅是个重量，而不是从它本身的功能和受力特征来计算，如浙江定额规定：设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。山西省的定额规定按照1根m2计算，直径按照12计算，很显然它不适用于施工。 1、马凳筋的根数如何计算？ 可按面积计算根数，马凳筋个数=板面积/马凳筋横向间距*纵向间距，如果板筋设计成底筋加支座负筋的形式，且没有温度筋时那么马凳个数必须扣除中空部分。梁可以起到马凳筋作用，所以马凳个数须扣梁。电梯井、楼梯间和板洞部位无需马凳不应计算，楼梯马凳另行计算。 2、马凳筋的长度如何计算？马凳高度=板厚-2*保护层-(上部板筋与板最下排钢筋直径之和)。 上平直段为板筋间距+50 mm（也可以是80mm，马凳上放一根上部钢筋），下左平直段为板筋间距+50 mm，下右平直段为100，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。马凳筋不能接触模板，防止马凳筋返锈。3、马凳筋的规格： 当板厚140mm，板受力筋和分布筋10，时马凳筋直径可采用8；当140mmh200MM,板受力筋=12时,马凳筋直径可采用10；当200mmh300mm时,马凳直径可采用12；当300mmh500mm时,马凳直径可采用14；当500mmh700mm时，马凳直径可采用16；厚度大于800mm最好采用钢筋支架或角钢支架。4、筏板基础中措施钢筋 大型筏板基础中措施钢筋不一定采用马凳钢筋而往往采用钢支架形式，支架必须经过计算才能确定它的规格和间距，才能确保支架的稳定性和承载力。在确定支架的荷载时除计算上部钢筋荷载外考虑施工荷载。支架立柱间距一般为1500MM，在立柱上只需设置一个方向的通长角铁，这个方向应该是与上部钢筋最下一皮钢筋垂直，间距一般为2000米。除此之外还要用斜撑焊接。支架的设计应该要有计算式，经过审批才能施工，不能只凭经验，支架规格、间距过小造成浪费，支架规格、间距过大可能造成基础钢筋整体塌陷严重后果。所以支架设计不能掉以轻心。三、马凳其它注意事项 建筑工程一般都对马凳筋有专门的施工组织设计，如果施工组织设计中没有对马凳作出明确和详细的说明那么就按常规计算，但有二个前提，就是马凳要有一定的刚度，能承受施工人员的踩踏，避免板上部钢筋扭曲和下陷。二是为了避免以后结算争议和扯皮，对马凳办理必要的手续和签证，由施工单位根据实际制作情况以工程联系单的方式提出，报监理及建设单位确认，根据确认的尺寸计算。根据工程量清单计价规范P52页第19条：现浇构件中固定位置的支撑钢筋、双层钢筋用“铁马”，伸出构件的锚固钢筋、预制构件的吊钩等就并入钢筋工程量内。为什么看上去是措施用的钢筋算在实体项目中呢，很简单，因为它是隐蔽在砼内形成工程实体的。所以马凳虽然是措施性钢筋但应归入实体项目而不能归入措施项目。招标单位在编制工程量清单时应计算马凳合并在钢筋工程量并在项目特征、工作内容中描述清楚。投标人在复核工程量清单时需要计算马凳工程量，考虑在综合单价内，勿放在措施费中。 马凳钢筋按实计算归入钢筋总量中参与钢筋调整，一些施工单位把马凳套成预埋铁件是错误的。 马凳排列可按矩形陈列也可梅花放置，一般是矩形陈列。马凳方向要一致。有一些不正规施工单位为了省钢筋不是用马凳固定板钢筋而量用其它硬物如石子、垫块、木块、塑料等充当马凳功能，这是没有专业性的野蛮施工。 钢筋图形软件中一般都有马凳筋的输入，非常方便快速地统计出马凳的重量。20、1、板负筋和跨板受力筋如何区别？2、图中红色的钢筋是属于板负筋还是跨板受力筋？答：1、板负筋和跨板受力筋如何区别？最简单的区别是负筋只有两边标注尺寸，如果要跨过相应的板得自己计算其它挑出长度，而跨板受力筋只需要输入跨出板边的两边的挑出长度，软件会自动计算板长【宽】+两边标注尺寸的的钢筋。2、图中红色的钢筋是属于板负筋还是跨板受力筋？在软件中可以用跨板受力筋处理。21、跨板负筋与面筋问题一：同样的配筋，一个以跨板受力筋的方式建立，把左右标注均设为0；一个以面筋的方式建立，两种方式画出来的钢筋，在软件中看起来是一样的，我查询了一下钢筋计算公式，两个唯一的区别就是以“跨板受力筋”方式布置的钢筋比以“面筋”方式布置的钢筋多出了“分布筋”这一部分，请问这个是两种类型钢筋布筋的唯一区别么？问题二：我在查询跨板受力筋计算式的时候发现，跨板负筋不仅仅只是在“伸入相邻板中”左右标注长度范围内布置分布筋，而是沿整个跨板受力筋的全长范围（包括伸入相邻板长度和被跨过的整板长度）均布置上了分布筋！而我以前看过一个教学视频里说到的是“跨板受力筋”只会在伸入相邻板的左右标注长度范围内自行布置分布筋，而不是延全长自行布置分布筋！请问跨板受力筋自行布置分布筋到底是以哪种方式进行的？是否是我软件设置出错，导致了跨板受力筋自行延全长布置分布筋？在软件中，跨板受力筋和负筋的布置范围不同，其次是马凳筋的计算方法不同。负筋位置的马凳筋按照负筋属性中的排数计算，输入几排就计算几排。跨板受力筋的马凳筋，除了计算左标注和右标注范围的排数外，所跨过的板的位置，会按照受力筋的马凳筋计算方法计算马凳筋的个数。所以，跨板钢筋应该按照跨板受力筋来定义，这样马凳筋的计算才和实际情况相符。22、跨板受力筋是面筋还是底筋？负筋是面筋，那负筋中有跨板的用跨板受力筋来画，那这个跨板受力筋是面筋还是底筋？基础内跨板受力筋是在底部，楼层板跨板受力筋属于面筋，这是因为基础内跨板楼层板跨板的受力不同底筋一般都是贯通的！如果有跨板的底筋,可以自定义范围布置。23、空调板直接用平板绘制即可。空调板的钢筋利用板受力筋的面筋布置24、有TL,TZ,TB.AT的楼梯具体的绘制方法是什么?1. 有TL,TZ,TB.AT的楼梯具体的绘制方法是什么？-TL,TZ可以用框架梁、框架柱定义好后在绘图区中画上，AT1在单构件中输入。 2. 这个楼梯中的PTB1怎么算？-绘制现浇板，定义受力筋及负筋布置上就可以了，如果相同位置还有其它板，可以定义调整好标高后放在分层2中绘制输入。2、在单构件楼梯里面，参数化楼梯，选择一个相近的楼梯型号，然后计算退出， 在楼梯的计算表中，手动修改与设计图不符的楼梯钢筋长度，增加或者减少设计图中楼梯与参数化楼梯不一样的钢筋，最后一定要锁定楼梯构件。25、楼梯柱属于梁上柱，也就是框架柱， 门柱属于构造柱。
