第3章钢筋操作基础03-0615.doc

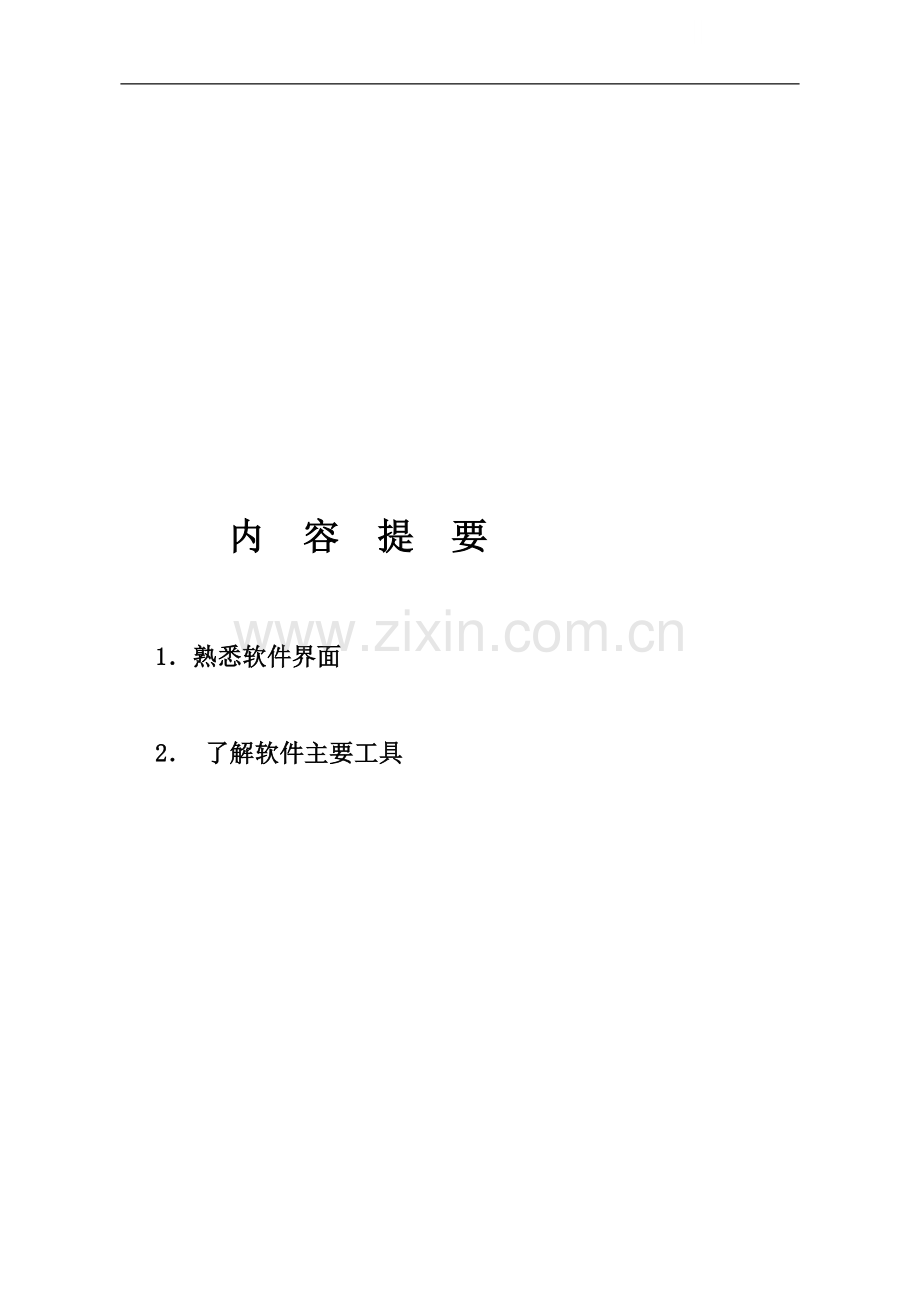

内 容 提 要

1．熟悉软件界面

2． 了解软件主要工具

软件界面均由组件构成，通用组件有：窗口，菜单，工具栏，按钮，标签、单行输入框及多行输入框，单选按钮及复选框，下拉选择框及组合框，滚动条，状态条，树构件，表格，尺寸调节杆，TAB键属性等，下面将分别介绍。
3.1 窗口（或窗体）
在窗体的左上角图标处用鼠标右击可弹出以下子菜单：[还原、移动、大小、最小化、最大化、关闭]，在其右上角有三个按钮，从左到右分别为：[最小化、最大化/还原、退出]。在非最大化状态时，拖动标题栏可以移动窗口，双击标题栏相当于执行[还原]命令；如果移动鼠标到窗体边线处指针变为双箭头，则按左键可以拖动窗体变大变小。某些按钮可能由于开发人员的特殊设置或者所处的状态不同而无法使用，比如最大化状态时[移动、大小、最大化]命令及标题栏拖动不可用，如图3-1。
[关闭]窗体按钮：其快捷键为Alt+F4。在桌面上点击一下鼠标，按Alt+F4，您将发现可以实现键盘关机。

拖动标题栏可以移动窗口，双击标
左击或右击弹出菜单 题栏相当于执行[还原]命令
最小化、最大化/
还原、关闭按钮

鼠标移动到此处按左键可以调整窗体的高度及高度

图 3-1
3.2 菜单
菜单分为主菜单及右键快捷菜单。主菜单一般位于窗体的标题栏下，为最全面的命令，某些菜单命令可以用工具栏中相对应的快捷按钮执行。右键快捷菜单一般会根据所指对象不同而弹出不同的菜单，比如在构件树中点右键与钢筋表格中点右键弹出的菜单是不相同的。在最初学习应用软件时，应将所有主菜单简单地浏览或执行一遍，以对软件的大致功能有初步地了解。快捷菜单的设计目的就是提高您的工作效率，其中的命令一般可以在工具栏或主菜单中找到。关于菜单的重要内容如下：
（1）加速键：在某些菜单或菜单项的名字中有一个带下划线的字母，称为加速键，当一个菜单激活时，按下该字母键将使菜单命令被执行；当主菜单没有被激活时，使用Alt键与加速键就可以激活主菜单，用键盘的上或下方向键选择其中的子菜单，回车执行，或者激活主菜单后，按子
菜单中的加速键直接执行。
（2）快捷键：它是菜单中靠右边的各键组合，例如ctrl+N。按ctrl+N键，即使菜单未被显示，也可以直接执行“新建”命令。因此执行该命令，要比首先激活主菜单然后选择子菜单要快捷得多。
举例：要执行Word中的打印命令，推荐使用快捷键方式。按[Ctrl+P]快捷直接执行文件打印命令。
（3）如果菜单名称之后有“…”，说明执行此命令后将弹出窗口；如果菜单名称右边有“◣”，说明其下还有子项命令。详见图3-2、3-3所示。

图3-2 主菜单

图3-3 右键快捷菜单
3.3 工具栏
一般位于主菜单下面，工具栏的设计目的也是为了提升工作效率。其所有命令在主菜单中都可以找到。将鼠标移动到工具栏凸起的分隔线处，按住鼠标左键拖拉，会出现一个与原工具栏等高的虚线框，将指针移动到工具栏中适当的地方放开左键即可，这个过程简称为拖放操作；如果将某工具栏拖拉到工具栏以外的地方并放开鼠标，此工具栏将会变成一个具有标题的小窗体，标题栏右边有[关闭]按钮，执行关闭命令之后此工具栏消失。如果需要重新显示此工具栏，则执行[查看]菜单中的子选项。如图3-4，左边为正常状态时的工具栏，右边为拖离工具栏范围以外时的状态。

图3-4 工具栏
3.4 按钮
图3-5为典型的按钮，鼠标左键单击之后将执行相应命令。另外还可采用加速键，如按[Alt+N]
将执行[下一步]命令，与菜单的加速键的作用完全相同。如果按钮为下陷状态，比如图1-4中的[下一步]按钮，则按回车键直接执行该命令，呈下陷状态的按钮称为默认按钮。一般在开发软件时将最常执行的按钮设为默认按钮。利用加速键及默认按钮能在很大程度上提高您的工作效率。例如，右图是在修改梁的上部钢筋之后弹出的对话框，由于在同一支座两边相邻上部钢筋在绝大多数情况下是相同的，所以在开发软件时将默认按钮设为[是]，让我们直接回车或者[Alt+Y]即可；当在少数情况下不相同时，按右方向键并回车或者直接按[Alt+N]即可。
严格地讲，在工具栏内的图标代表的也是按钮，但它不具备这些特点。

图3-5 按钮
3.5单行输入框及多行输入框
1）图3-6种左图白色框部分称为“单行输入框”，，其下面带有滚动条的部分称为“多行输入框。单行输入框的作用是输入构件的各种相关参数，如断面尺寸，钢筋参数等。多行输入框的作用是对构件相关参数的输入方法与格式加以说明。一般情况下多行输入框内的内容为另读状态，那么严格上说就不是输入框了，您无法输入文字，但其中内容是支持[ctrl+c]复制操作的。
2）见图3-6，在输入框中，单击右键将弹出快捷键菜单，其中最有用的命令是[复制]、[粘贴]，例如图中需要配置四种规格的钢筋，并且2、4、8跨处上部钢筋参数相同，即可以在第2跨处用右键菜单的[全选]命令快速选择或者用鼠标抹选，调用右捷菜单的[复制]命令，到第4、8跨输入参数调用右捷菜单的[粘贴]命令即可快速输入数据；另外抹选需要复制的内容后，按[Ctrl+C]进行复制，到需要的地方按[Ctrl+V]进行粘贴是最快捷的操作方法。最新版本增加了数据记忆功能，已经输入的数据软件会给予保存，遇到相同的数据重新选择即可。

图3-6单行输入框

3.6 单选按钮及复选框
如图3-7所示，白色圆圈部分称为单选按钮。如果为选择状态，则在圆心处为一黑色圆点，在同一选项组中，只能有一个选项为选中状态。例如图中[正常环境、恶劣环境、自定义]为同一选项组，点选[自定义]之后，[正常环境]选项将自动取消，就像做“单项选择题”一样。
图中白色小正方形方框部分称为多选框，如果为选择状态，方框内将增加“√”符号。在同一选项组中，允许多选（二个及二个以上选项）、只选（一个选项）、不选，就像做“多项选择题”一样。
当然，如果多选框只有一个选项时，共作用相当于单选钮。

图3-7单选按钮及多选框
3.7 列表框及组合框
图3-8种称为列表框，为Word中的字形设置选项，它与组合框相比，将占用较多的屏幕资源，但对于所有选项一目了然。
右图称为组合框，例如鲁班钢筋的梁类型选项框。我们可以形象地称为“下拉选择框”，点击下三角之后弹出所有选项列表（此动作称为下拉），移动鼠标到相应选项左键进行选择，这种组合框在选项较多的时候可以节省屏幕资源。有很多操作人员在初学时无法找到某些选项设置，就是因为对“下拉选择框”的特点不了解。

图3-8 列表框与组合框
3.8 滚动条
滚动条分为水平方向的滚动条及垂直方向的滚动条，点击[上（下/左/右）翻按钮]将把屏幕无法显示的内容向上（下/左/右）翻动一行（列）；用鼠标左键按住[拖动按钮]可以快速地控制屏幕显示内容；连续点击空白区域即[翻屏按钮]将把已经显示的旧内容翻走，把未显示的新内容逐屏显示，点击[拖动按钮]上方的空白区域则相当于键盘按键[PgUp]，点击[拖动按钮]下方的空白区域则相当于键盘按键[PgDn]。

3-9滚动条
3.9 状态条
状态条最大的作用是显示菜单或按钮命令的较为详细的帮助提示。按钮或菜单的名称通常很简短，有时我们单纯从名称上很难判断某个按钮或菜单究竟将执行什么样的命令，于是便设计了状态条，以显示较为详细的帮助。如图3-10是鼠标单击鲁班钢筋主界面中的[查看]主菜单，并移动鼠标到[钢筋属性]子菜单时的状态条。在初学软件时，应注意状态条的提示，状态条将给您最快捷的帮助。

图3-10 状态条
3.10 树构件
图3-11为鲁班钢筋软件中的构件目录树。节点[鲁班大厦]称为根节点，[梁]、[板]、[柱]称为第2节点，[2F]、[3F]称为第3节点，依此类推。[梁]节点与[2F]节点的关系称为父与子，删除（或移动）父节点时，子节点将随之而删除（或移动）。如图，选中梁下面的[2F 3.6]节点并执行删除命令，那么2F下的所有梁KL1[5A]全部将随之删除；同理，删除[梁]构件夹，则[2F]、[3F]等楼层的梁将全部被删除！此步操作具有不可恢复性，因此在删除构件前一定要慎重。
（1）[重命名]节点：选中某节点后单击右键执行其中的[重命名]；或者选中某节点后执行主菜单[操作]下的[重命名]；或者左键选中某节点后，再单击左键，可以快捷的更改文件夹或构件名称。
（2）[移动]节点：右键快捷菜单及主菜单[操作]下的[移动]命令，只能在本极目录范围内移动。如果要进行“越级”移动，则必须采用“拖放”操作。比如要将KL1[5A]节点拖到[梁]节点之下，选中KL1[5A]节点，按住鼠标左键将此节点拖到[梁]节点的名称处，此时梁节点会被选中，呈蓝色时放下左键即可。
（3）[增加]节点：通过例子简单说明。比如要在[梁]节点增加[4F 9.6]的楼层节点，则选中[梁]节点，单击右键调出快捷菜单，执行[新增>楼层]命令即可；如果要在[2F 3.6]节点下新增[KL2 8B]框架梁，则选中节点 [2F 3.6]进行新增。

总结：如果新增的节点为构件，选中平级节点或父节点都可以；如果新增的节点为楼层或构件夹，那么必须选中父节点进行新增才行。
（4）[复制]节点：选中源节点之后，调用右捷菜单中的[复制节点]或主菜单[操作>复制节点]即可进行复制。复制的目的是为了提高您的工作效率
a）比如KL2（5）梁与KL1（5A）梁除了没有悬挑梁之外其他大部分相同，您可以通过复制KL1（5A），将新梁[重命名]为KL2（5），然后用[修改]命令进行简单地修改并提交来完成KL2（5）的钢筋。
b）由于相邻楼层的结构在多数情况下是非常相似的，所以要输入3F的梁，只需先将2F下的所有梁输入完毕，再复制[2F]节点，然后将新节点命名为3F，最后按a)所讲方法修改3F下的所有梁，那么将大幅提高您的工作效率。
注：掌握以上知识，对于分类汇总以方便管理是有好处的。比如做报价计算钢筋量，根据定额规定需要按照构件来分类汇总。而在施工中，需要对钢筋进行事先预控----过程控制----事后核算----最后分析等全过程的管理，此时需要按照楼层来分类汇总。将报价计算时的钢筋文件进行复制并重命名，然后用钢筋软件打开，只需调整构件树节点之间的父子关系便可。

图3-11 树构件
3.11 表格
在表格中数据输入时，常用的焦点移动方式有：鼠标选择、回车键、上下左右四个方向键、Home行首、End行尾、PgUp上翻屏幕、PgDn下翻屏幕等。
（1）快速新增行：在最后一行连续按回车键，输入焦点经过某几个重要的列之后便后自动增加行，在新增加的行中按回车来移动输入焦点，填入相关数据，填完重要数据之后便再新增以行，如此重复，一气呵成。
（2）快速删除多行：将需要删除的所有行选中后，执行删除命令即可。
a)选择连续的多行：按住鼠标左键拖选，但当行太多时，不太容易正确选择；或者选中首行、到末行时按住Shift键+左键单击；或者选中首行、按住shift+上（下）方向键进行选择都可。最后两种方法很容易快速操作。
b)选择不连续的多行：按住Ctrl+鼠标左键单击需要选择的行即可，整个操作过程中Ctrl键要一直按住不放。
（3）快速调整到最合适的列宽：图3-12，如左图，需要显示注释列中还没有完全显示的内容，则将鼠标指针移到[注释]表头的右边线处，指针变成水平的双向箭头时，按住左键即可通过拖拉来调整列宽的大小。如果不清楚到底多宽才是最合适的，指针变成双箭头时双击鼠标左键，这相当于在Excel中执行[格式>列宽>最合适的列宽]命令，此时列宽会变为最合适状态。
（4）鼠标右键快捷菜单：选中单元格时弹出的时右键快捷菜单，如中图。而选中单元格的内容时弹出的右键快捷菜单是操作系统，通用的，如右图。从图中可以看出表格中的内容是支持菜单[复制/粘贴]等命令，但钢筋表格中的内容是不支持Ctrl+C、Ctrl+V快捷键操作。

图3-12 表格
3.12 尺寸调节杆
尺寸调节杆是一个尺寸控制构件，其设计目的为：当设计者无法预料到各大构件之间的合适尺寸或者为了增加界面的灵活性时，在两大构件之间加入一个调节组件来让用户能够调整其尺寸。增大一个构件的尺寸，会自动缩小另一个构件的尺寸。如图3-13所示，KL1[5A]的名称不能完全显示，将鼠标指针移动到树构件与表格之间的凸起处，指针变为双向箭头，按住左键即可向左向右调整尺寸以更好地显示树构件。

图3-13 尺寸调节杆
3.13 TAB属性

每一个对话框或窗口中均有TAB属性。该属性确定当用户按[TAB]键之后输入焦点的跳转顺序；进入对话框或窗口时，默认的输入焦点处于TAB属性值最小的组件上。
在对话框中按[TAB]键将自动跳转输入焦点，以免来回应用鼠标单击而导致低效。

图3-14 TAB属性

如上图示，输入“根数”之后，可以移动鼠标下拉选择“级别”，再移动鼠标指针到“直径”输入框中单击后再输入参数，但这样操作效率较低。
用键盘操作可提高效率。使用Tab键（位于键盘左方、Caps Lock键的上方）来移动输入焦点。如上图，当前输入焦点在“根数”处，直接输入数字比如“4”；按键盘上的[Tab]键，输入焦点自动移到“级别”处，如果要选择前一个选项请按左方向键[←]或者上方向键[↑]，如果要选择后一个选项请按右方向键[→]或者下方向键[↓]；选择好“级别”之后再按[Tab]键，输入焦点自动移到“直径”处，输入数字比如“22”；再按[Tab]键，输入移到[确定]按钮上，可以看出灰色的无效参数将被自动跳过；再按[Tab]键，输入焦点移到[取消]按钮上，如果放弃修改则此时按回车键；再按[Tab]键，输入焦点又回到“根数”处，…如此循环。
3.14 小键盘
小键盘也称为数字键盘。某些人评论笔记本电脑不好用，其中主要原因之一就是没有小键盘。在计算工程量时输入的参数恐怕有90%以上的都是数字，所以用好小键盘就非常必要了。其指法非常简单，共有4列键位，分别对应着右手的除拇指以外的四个手指。食指负责0、1、4、7、Num Lock五个键，中指负责2、5、8、/ 四个键，无名指负责.、3、6、9、*五个键，小指负责回车、+、-三个键。平时手指置于1、2、3、回车键的上方，是因为在工程量计算中，点号、零、回车为最常用的键。
F 笔记本电脑中的小键盘：多数笔记本电脑中均有隐含的小键盘，一般位于J、K、L、分号键及其上下方，如IBM系列产品通过Shift+NumLk键打开/关闭小键盘。

3.15 软件一般安装步骤
在安装盘中一般会有一个叫“read me.txt”的文本文件，它将告诉您应注意的安装事项；另一个名为“setup.exe”或“Install.exe”，安装软件实际上就是执行这个文件。安装过程是以向导的形式进行，一般执行“我接受”或“下一步”操作即可。
鲁班钢筋软件安装步骤详见自带帮助文件的1.1，不再赘述，但作一些补充：
（1）硬件最低配置：CPU为Pentium133系列，内存为32M；硬件推荐配置：CPU为Pentium2系列及相同性能的其它厂商CPU，内存为64M。
（2）软件的运行环境：操作系统 Microsoft Windows98及以上，Microsoft Windows NT3.0及以上。建议所用W2000或WindowsXP操作系统。
（3）执行到确定"目标文件夹"这一步骤时，默认位置为C：\Progran Filedia\lubansoft\seel，由于经常遇到操作系统崩溃，很多病毒也对最基本的C分区“非常感兴趣”，如果将软件安装到默认的C区，那么在系统崩溃时再来备份C分区的数据则非常麻烦。为安全起见，路径改为其他分区较好，点击[浏览]，直接在路径框中将C改为D或E即可。
（4）缷载软件时，可以执行[开始]→[设置] →[控制面板] →[添加或删除程序]中选择“鲁班钢筋”点“删除”按钮即可完成软件卸载。
应用软件基础知识总结
本节通过对通用组件的介绍，详细阐述如何利用操作技巧来提高工作效率，这些特点还适用于绝大部分的windows视窗下的软件。要点总结如下：
（1）利用主菜单、右捷菜单或按钮的“加速键”或“快捷键”来提速；

（2）利用“默认按钮”来提速；
（3）利用输入框、表格的“复制（Ctrl+c）”及“粘贴（Ctrl+v）”来提速；
（4）注意“状态条的帮助提示”，您将较快地掌握软件；
（5）利用“树构件的节点复制”命令来极大地提速；
（6）掌握表格中的快速新增行、删除多行、调整列宽、右捷菜单等；
（7）利用“尺寸调节杆”使组件大小合适；
（8）利用“TAB”键移动输入焦点来提速；
（9）利用“小键盘”来提高数字的输入速度。
鲁师傅问答：
问：鲁班钢筋学习版包括哪些功能，我怎样才能得到学习版？
答：学习版除不能存盘和打印外，包括了现有专业版的全部功能，使您可以做充分的评估以决定是否购买鲁班钢筋软件。本书附盘中包括鲁班钢筋学习版软件，可以从网上下载
问：我对钢筋翻样本身不是很懂，请问我能使用鲁班钢筋软件吗？
答：对于专业软件来说，学习软件的过程就是一个学习软件操作和深化专业理解的过程。由于鲁班钢筋软件的开发凝聚了很多专业人士的经验和智慧，使用软件可以提高您的专业水平。加上软件本身内置了很多钢筋计算规则，一般情况下无需调整。由于鲁班提供完善的技术支持、易学易用的软件，对钢筋专业不是很懂也没关系，只要经过短期培训便可。
问：鲁班钢筋的版本号是怎样确定的？
答：在遇到重大升级时会将小数点前面的数字加1，而在一个版本中增加新的功能一般是在小数点的后面第一位增加1，而每一个微小的改进(包括修改一个错误)是在小数点后的第二位增加1。比如，在推出高级版钢筋软件由于引用了图形处理技术，整个软件有了一个质的改进，因而版本号将从原来的V4.x改为V5.x；鲁班钢筋的版本号显示在软件的右下角。这样做的目的是方便用户了解目前自己使用软件的版本情况，也便于我们的技术支持和管理。
问：我的计算机水平比较低，我能学会“鲁班钢筋”吗？
答：学会肯定是没有问题的。首先，“鲁班钢筋”的易用性在同类软件中处于领先地位，加上鲁班拥有完善的培训服务体制，若您有任何软件应用问题请随时反馈到
