操作手册-第十章-频率规划.doc

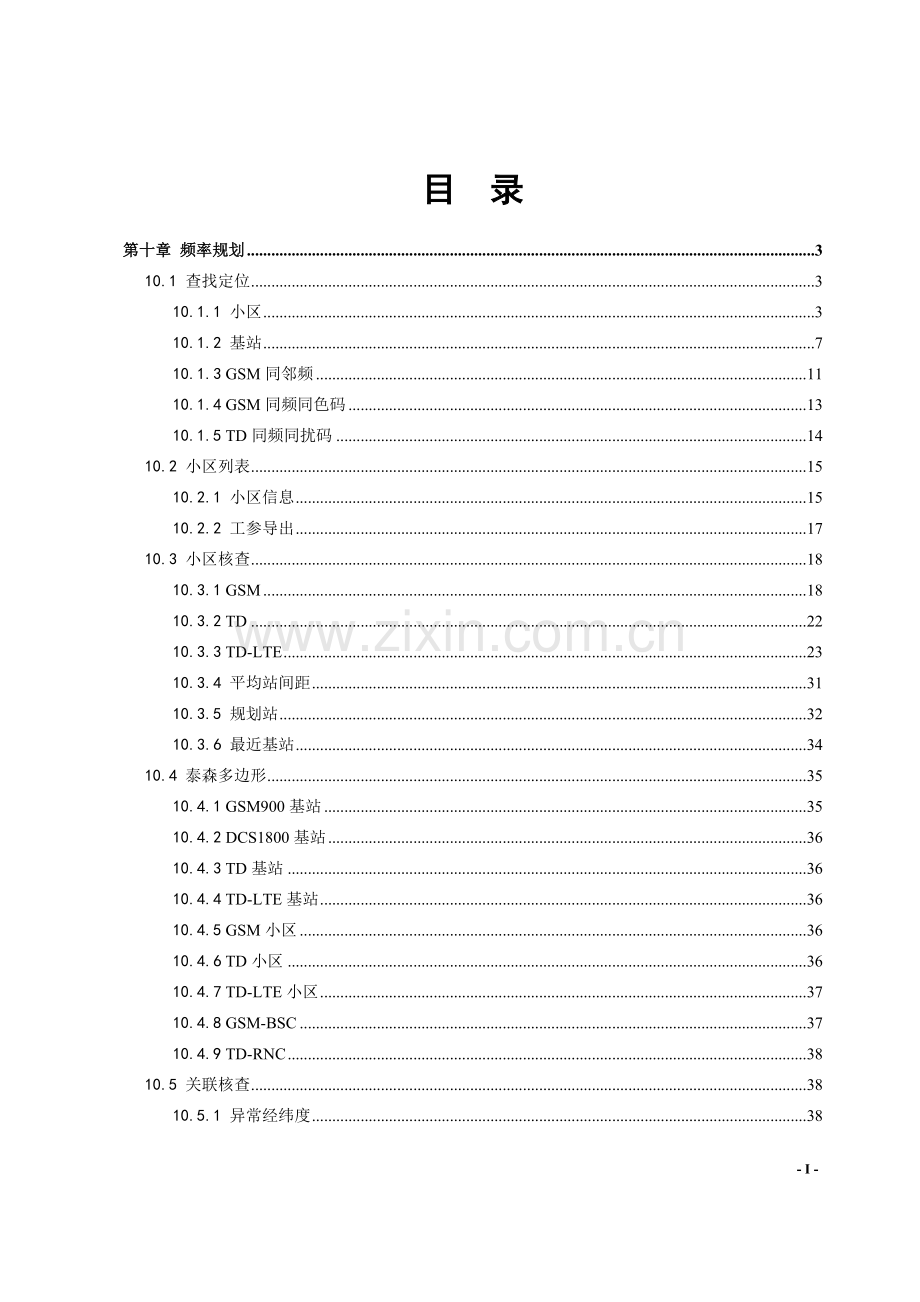

目 录
第十章 频率规划 3
10.1 查找定位 3
10.1.1 小区 3
10.1.2 基站 7
10.1.3 GSM同邻频 11
10.1.4 GSM同频同色码 13
10.1.5 TD同频同扰码 14
10.2 小区列表 15
10.2.1 小区信息 15
10.2.2 工参导出 17
10.3 小区核查 18
10.3.1 GSM 18
10.3.2 TD 22
10.3.3 TD-LTE 23
10.3.4 平均站间距 31
10.3.5 规划站 32
10.3.6 最近基站 34
10.4 泰森多边形 35
10.4.1 GSM900基站 35
10.4.2 DCS1800基站 36
10.4.3 TD基站 36
10.4.4 TD-LTE基站 36
10.4.5 GSM小区 36
10.4.6 TD小区 36
10.4.7 TD-LTE小区 37
10.4.8 GSM-BSC 37
10.4.9 TD-RNC 38
10.5 关联核查 38
10.5.1 异常经纬度 38
10.5.2 异常角度 39

- 39 -

第十章 频率规划
10.1 查找定位
10.1.1 小区

算法说明：对GSM/TD/TD-LTE的小区进行检索和定位，检索可按照名称、编号、位置区、小区ID、频点、扰码等进行检索。

小区查找定位的操作步骤如下：
1. 单击[频率规划]>[查找定位]->[小区]，弹出如下窗口：

2. 设置定位条件，单击[Find]，查询结果如下所示：

3. 单击[Info]，查看小区的具体信息，如下所示：

4. 单击[Neighbours]，查看邻区列表
5. 单击[Interference]，查看同BCCH或TCH的小区列表
6. 单击[Co-BSIC]，查看同BSIC的小区列表
7. 单击[Location]，在GIS上定位该小区

8. 如需查找定位TD-SCDMA或TD-LTE的相关小区，单击Tab页进行切换

应用建议：用于对GSM/TD-SCDMA/TD-LTE小区进行查找定位。

10.1.2 基站

算法说明：对GSM/TD/TD-LTE的基站进行检索和定位，检索可按照名称、所属MSC、室内/室外等属性进行检索。

基站查找定位的操作步骤如下：
1. 单击[频率规划]>[查找定位]->[基站]，弹出如下窗口：

2. 设置定位条件，单击[Find]，查询结果如下所示：

3. 单击[Info]，查看基站的具体信息，如下所示：

4. 单击[Cell Info]，查看该基站下选中小区的信息
5. 单击[Neighbours]，查看该基站下选中小区的邻区列表
6. 单击[Interference]，查看该基站下选中小区的同BCCH或TCH的列表
7. 单击[Co-BSIC]，查看该基站下选中小区的同BSIC的小区列表
8. 单击[Location]，在GIS上定位该基站

9. 如需查找定位TDNodeB或TD-LTENodeB，单击Tab页进行切换

应用建议：用于对GSM/TD-SCDMA/TD-LTE基站进行查找定位。

10.1.3 GSM同邻频

算法说明：对GSM小区的同邻频进行分析，输入某个频点，系统检索和定位出该频点BCCH和TCH的同邻频小区。

GSM同邻频的操作步骤如下：
1. 单击[频率规划]>[查找定位]->[同邻频]，弹出如下窗口：

2. 设置频点信息，单击[Find]，查询结果如下所示：

3. 单击[Show]，在GIS上呈现与该频点同邻频的小区

应用建议：用于对GSM指定频点的同邻频小区进行查找和定位。

10.1.4 GSM同频同色码

算法说明：对GSM小区的同频同色码进行分析，输入某个频点和色码，系统检索和定位出具有相同频点和色码的小区。

GSM同频同色码的操作步骤如下：
1. 单击[频率规划]>[查找定位]->[同频同色码]，弹出如下窗口：

2. 设置频点和色码信息，单击[Find]，查询结果如下所示：

应用建议：用于对GSM指定频点和色码的小区进行查找和定位。

10.1.5 TD同频 同扰码

算法说明：对TD小区的同频同扰码进行分析，输入某个频点和扰码，系统检索和定位出具有相同频点和扰码的小区。

TD同频同扰码的操作步骤如下：
1. 单击[频率规划]>[查找定位]->[同频同扰码]，弹出如下窗口：

2. 设置频点和色码信息，单击[Find]，查询结果如下所示：

应用建议：用于对TD指定频点和扰码的小区进行查找和定位。

10.2 小区列表
10.2.1 小区信息

算法说明：对指定区域内的GSM/TD/TD-LTE生成列表。

小区信息的操作步骤如下：
1. 在地图上选中需要查看的区域，也可从预存区域中引入，支持同时选中多个区域
2. 单击[频率规划]>[小区列表]->[小区信息]，弹出如下窗口：

3. 可通过选择小区类别，分别统计指定的小区和基站，如选择4G小区，只呈现TD-LTE的基站和小区

4. 右键单击[导出Excel]，将统计信息导出到指定的Excel文件中

应用建议：用于对指定区域内的GSM/TD/TD-LTE小区和基站进行统计和列表呈现。

10.2.2 工参导出

算法说明：将工参按照不同格式导出。

工参导出的操作步骤如下：
1. 单击[频率规划]>[小区列表]->[工参导出]，弹出如下窗口：

2. 选择需要导出的格式，并设置导出路径，单击[确定]
3. 导出后的各类格式工参，保存在指定的路径下

应用建议：用于对各类工参按照不同格式导出，可提供给其它系统和相关人员使用。

10.3 小区核查
10.3.1 GSM
10.3.1.1 频率/BSIC

算法说明：对所选区域内的GSM小区同频、邻频、同BSIC等情况进行分析，按照距离、角度等进行过滤筛选。

频率/BSIC的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[GSM]->[频率/BSIC]，弹出如下窗口：

2. 设置干扰类型、距离、角度等，单击[查询]，进行重新分析和过滤
3. 双击任一小区，在GIS上呈现该小区的同邻频小区，如下所示：

4. 右键单击[导出Excel]，将结果导出到指定的Excel文件中

应用建议：用于对GSM小区进行干扰分析。

10.3.1.2 换频分析

算法说明：对指定小区进行分析，分析在指定距离内，是否存在用户指定频点的小区。

换频分析的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[GSM]->[换频分析]，弹出如下窗口：

2. 设置距离和频段，单击[确定]，弹出如下窗口

3. 右键单击[导出Excel]，将结果导出到指定的Excel文件中

应用建议：用于对GSM小区进行频率分析。

10.3.2 TD
10.3.2.1 频率扰码组

算法说明：对所选区域内的TD小区同频、同扰码组等情况进行分析，按照距离、角度等进行过滤筛选。

频率扰码组的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[TD]->[频率扰码组]，弹出如下窗口：

2. 设置干扰类型、距离、角度等，单击[查询]，进行重新分析和过滤
3. 双击任一小区下的干扰组类别，在GIS上定位该组小区：

4. 右键单击[导出Excel]，将结果导出到指定的Excel文件中

应用建议：用于对TD小区进行干扰分析。

10.3.3 TD-LTE
10.3.3.1 模三干扰

算法说明：对所选区域内的TD-LTE小PCI模三相同情况进行分析，按照距离、角度等进行过滤筛选。

模三干扰的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[TD-LTE]->[模三干扰]，弹出如下窗口：

2. 设置距离、角度等，单击[查询]，进行重新分析和过滤
3. 双击任一小区，在GIS上定位该小区：

4. 右键单击[导出Excel]，将结果导出到指定的Excel文件中

应用建议：用于对TD-LTE小区进行干扰分析。

10.3.3.2 同频同PCI

算法说明：对所选区域内的TD-LTE小区同频同PCI情况进行分析，可按照距离、角度等进行核查或者按照邻区关系进行核查。

同频同PCI的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[TD-LTE]->[同频同PCI]，弹出如下窗口：

2. 设置核查类别等，单击[确定]，进行核查，结果如下所示：

3. 双击任一小区，在GIS上定位该小区：

4. 右键单击[导出Excel]，将结果导出到指定的Excel文件中

应用建议：用于对TD-LTE小区进行干扰分析。

10.3.3.3 三超站点

算法说明：对所选区域内的TD-LTE小区超远、超近、超高的情况进行分析，超远、超近、超高的门限值可设置。

三超站点的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[TD-LTE]->[同频同PCI]，弹出如下窗口：

2. 设置分析门限，单击[确定]，结果如下所示：

3. 双击任一超远或超近小区，在GIS上定位该小区及相关的小区：

注：相关小区包括Delaunay和方向角两种方法计算出来的小区
4. 双击任一超高小区，在GIS上定位当前小区

5. 右键单击[导出Excel]，将结果导出到指定的Excel文件中

应用建议：用于对TD-LTE三超小区进行分析。

10.3.3.4 同址共向

算法说明：对所选区域内的TD-LTE小区进行分析，分析方法如下：
1. 根据距离和角度设置条件，找到同址共向的小区组（如距离不超过50米，夹角不超过15度）
2. 计算小区组内每个小区的建议邻区，建议邻区=小区组全部邻区-当前小区已配置邻区
3. 分析当前小区的建议邻区与已配置邻区，分析是否存在同频同PCI的情况。

同址共向的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[TD-LTE]->[同址共向]，弹出如下窗口：

2. 设置分析门限，单击[确定]，结果如下所示：

3. 双击任一小区组，则在地图上呈现当前小区组的所有小区，双击任一小区，则在地图上呈现当前小区的所有建议邻区：

4. 右键单击[导出Excel]，将结果导出到指定的Excel文件中

应用建议：用于对TD-LTE同址共向小区进行分析，当D和F异频组网时，或D1和D2频点组网时，原则上新加入小区应该继承原有小区的所有邻区，所以本专题可以检测是否存在漏配。同时，如果建议邻区中存在同频同PCI，则不能加为当前小区的邻区，而是需要对小区的邻区频点和PCI进行分析。

10.3.4 平均站间距

算法说明：对所选区域内的GSM/TD/TD-LTE小区的站间距进行计算，计算包括GSM900、DCS1800、GSM全部、TD-SCDMA、TD-LTE、GSM和TD综合几种模式。
平均站间距的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[平均站间距]，弹出如下窗口：

应用建议：用于对GSM/TD-SCDMA/TD-LTE小区的站间距进行分析，可以分区域进行统计。

10.3.5 规划站

算法说明：支持从Excel文件中导入规划站的信息。

规划站的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[规划站]，弹出如下窗口：

2. 设置规划站的Excel文件，规划站点的大小、颜色、形状，单击[确定]，结果如下所示：

3. 规划站模板如下：

应用建议：用于导入规划站信息，并进行GIS呈现。

10.3.6 最近基站

算法说明：对区域进行分析，分析区域周边最近的GSM和TD基站情况。

最近基站的操作步骤如下：
1. 单击[频率规划]>[小区核查]->[最近基站]，弹出如下窗口：

2. 设置需要分析区域的Excel文件，分析距离和基站数量，单击[开始查询]，结果如下所示：

3. 右键单击[导出Excel]，将结果导出到指定的Excel文件中
4. 最近基站模板如下：

应用建议：用于对指定的多个区域附近的GSM/TD-SCDMA基站进行分析，常用于农村普查。

10.4 泰森多边形
10.4.1 GSM900基站

算法说明：对指定区域内的基站，按照泰森多边形算法进行切割。

GSM900基站泰森多边形的操作步骤如下：
1. 在GIS上选择需要切割的区域，或通过预存区域进行设置
2. 单击[频率规划]>[泰森多边形]->[覆盖区域]->[GSM900基站]，结果如下：

3. 单击[频率规划]>[泰森多边形]->[覆盖区域]->[导出图层]，将结果保存为Shp格式的文件

应用建议：用于对GSM900基站按照泰森多边形进行切割。

10.4.2 DCS1800基站
原理及方法同10.4.1。

10.4.3 TD基站
原理及方法同10.4.1。

10.4.4 TD-LTE基站
原理及方法同10.4.1。

10.4.5 GSM小区
原理及方法同10.4.1。

10.4.6 TD小区
原理及方法同10.4.1。

10.4.7 TD-LTE小区
原理及方法同10.4.1。

10.4.8 GSM-BSC

算法说明：将指定区域内的GSM基站按照泰森多边形进行切割后，将属于同一BSC下的基站的泰森多边形进行拼接，形成BSC图层。

GSM-BSC泰森多边形的操作步骤如下：
1. 在GIS上选择需要切割的区域，或通过预存区域进行设置
2. 单击[频率规划]>[泰森多边形]->[覆盖区域]->[GSM-BSC]，结果如下：

3. 单击[频率规划]>[泰森多边形]->[覆盖区域]->[导出图层]，将结果保存为Shp格式的文件

应用建议：用于生成GSM的BSC的图层。

10.4.9 TD-RNC
原理及方法同10.4.8。

10.5 关联核查
10.5.1 异常经纬度

算法说明：将指定区域内的GSM工参和测试数据进行关联分析，定位信号强度高、小区距离远的情况。

异常经纬度的操作步骤如下：
1. 在GIS上选择需要分析的区域，或通过预存区域进行设置，设置关联的测试数据项目来源、时间等
2. 单击[频率规划]>[关联核查]->[异常经纬度]，弹出如下窗口：

3. 设置核查的场强和距离后，单击[确定]，结果如下：

4. 双击任一小区，在GIS上定位当前小区
5. 右键单击[导出Excel]，将结果导出到指定的Excel文件中

应用建议：用于GSM工参经纬度的核查。

10.5.2 异常角度

算法说明：将指定区域内的GSM工参和测试数据进行关联分析，定位采样点在小区主瓣外的情况。

异常角度的操作步骤如下：
1. 在GIS上选择需要分析的区域，或通过预存区域进行设置，设置关联的测试数据项目来源、时间等
2. 单击[频率规划]>[关联核查]->[异常角度]，弹出如下窗口：

3. 设置核查的场强和距离后，单击[确定]，结果如下：

4. 双击任一小区，在GIS上定位当前小区
5. 右键单击[导出Excel]，将结果导出到指定的Excel文件中

应用建议：用于GSM工参角度的核查。
