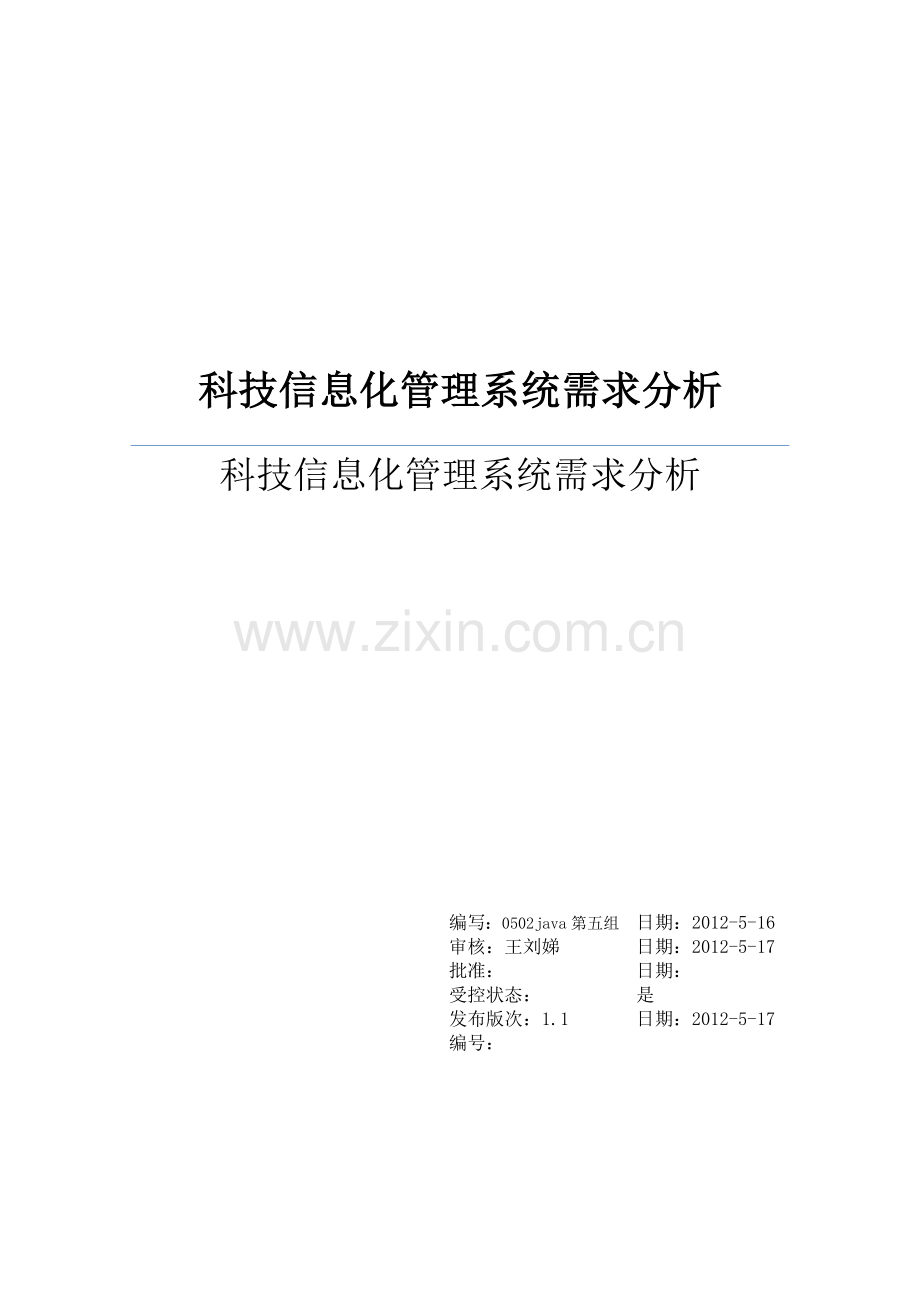

科技信息化管理系统需求分析
科技信息化管理系统需求分析

编写：0502java第五组
日期：2012-5-16
审核：王刘娣
日期：2012-5-17
批准：
日期：
受控状态：
是
发布版次：1.1
日期：2012-5-17
编号：

目录
1概述 2
1.1目 2
1.2背景 3
1.3范畴 3
1.4术语定义 3
1.5参照资料 3
1.6任务概述 3
1.6.1目的 3
1.6.2顾客特点 4
1.6.3假定和约束 4
1.7运营环境 4
1.7.1 软件环境 4
1.7.2 硬件环境 4
1.7.3接口 4
1.7.4控制 5
2需求规定阐明 5
2．1系统流程图 5
2.2 对功能规定 6
2.2.1系统用例图 7
2.2.2功能描述 7
2.2.2.1网上事项申报功能描述 7
2.2.2.2网上事项审批功能描述 19
2.2.2.3科技项目管理功能描述 24
2.2.2.4系统管理功能描述 32
2.4非功能性需求 42
3输入输出规定 42
3.1.性能需求 42
3.2.安全性需求 42

1概述
1.1目
本阐明书目在于明确阐明系统需求，界定系统实现功能范畴，指引系统设计以及编码。
本阐明书预期读者为客户、项目经理，科技信息化管理系统--系统分析员，系统设计人员，开发工程师，测试经理以及测试设计人员等。
1.2背景
科技信息化管理系统平台为油田股份公司提供网上业务办理，规范公司科技管理工作、公司组织部门管理和公司人员管理工作；提高科技项目管理和服务水平；减少管理成本，提高科技管理整体效率为目应用网络系统。

1.3范畴
系统涉及范畴：网上事项申报、网上事项审批、科技项目管理、组织人员管理。
1.4术语定义
科技人才：公司内部业绩突出员工；
事项：立项、实行、验收、成果、奖励申请和审批事件；
科技项目：订立合同后开始实行项目，涉及正在实行项目和已经完毕项目；
科技成果：达到一定水平，有一定意义成功项目；
实行管理：项目开始实行后中期阶段报告。
1.5参照资料
a) 《 科技项目审批系统合同书》
b) 《科技项目审批系统核心原则研究》
c)科技项目审批系统业务需求理解文档（学生版）V1.0.doc
1.6任务概述
1.6.1目的
科技信息化管理系统平台为油田股份公司提供网上业务办理，规范公司科技管理工作、公司组织部门管理和公司人员管理工作；提高科技项目管理和服务水平；减少管理成本，提高科技管理整体效率为目应用网络系统。因此它规定系统稳定、性能高、操作以便。
部门提交申请信息，管理者可以查看申请内容，对内容进行审批，审批过后再驳回给申请人，申请人在对申请事项进行实践操作，再进行申请验收，验收成品鉴定，看项目与否成功，成功话可以对项目组人员进行奖励等。
1.6.2顾客特点
1） 该系统顾客有一定文化水平，至少高中毕业。
2） 顾客是公司人员，详细到某个部门普通员工，部门经理，董事长等。
1.6.3假定和约束
1） 开发周期为两个月
2） 硬件配备见硬件环境
3） 数据库密码采用MD5 加密。
4） 系统设计采用struts+spring+hibernate三层架构。
1.7运营环境
1.7.1 软件环境

名称
版本
语种
操作系统
Windows Server

简体中文
操作系统附加功能
SP4
3
简体中文
数据库平台
Mysql
5.1
简体中文
应用平台
tomcat
5.x
简体中文
客户端软件
MS IE
6.0
简体中文

1.7.2 硬件环境
服务器
最低配备
推荐配备
应用和数据库服务器
1CPU：P4 2.0G
1CPU：P4 2.8G
Mem：512M
Mem：2G
HD：40G
HD：120G
邮件服务器
1CPU：P4 2.0G
1CPU：P4 2.8G
Mem：512M
Mem：1G
HD：80G
HD：120G

1.7.3接口
项目代码内部提供数据库接口，连接数据库（mysql）。
1.7.4控制
无
2需求规定阐明
2．1系统流程图

图1【系统功能流程图】

2.2 对功能规定

图2【系统功能总图】
2.2.1系统用例图

图3【系统功能流程用例图图】
系统用例图描述：
系统中有四个角色，分别为：申请人，审批人，项目管理者，系统管理者。每一种角色都可以对个人信息进行查看，以及修改个人密码、头像、顾客名。申请人是负责项目网上事项申请，申请涉及立项申请、实行管理申请、验收申请、成果鉴定申请，奖励申请以及在办、办结项目浏览查看；审批人重要是对申请人提供申请进行审批，填写审批成果提交给申请人；项目管理员重要是对项目进行查询和组合记录，如查询某段时间内申请项目等。系统管理员重要是对部门、员工进行管理，可以对她们进行增删改查操作，可以进行项目查询，办结事项查询、查看事项批注。
2.2.2功能描述
2.2.2.1网上事项申报功能描述
在此系统中，公司员工可以进行事项网上申报和查看，包括科技项目立项申报、科技项目实行管理、科技项目验收申请、科技项目奖励申请等网上申报功能和在办项目、办结项目浏览查看功能。

1.科技项目立项申报功能
名称
科技项目立项申报
目
项目申报员填写科技项目立项某些关于信息，并提交立项申请
业务流程
1. 项目申报员点击立项申请链接显示项目申请列表
2. 点击申请项目链接，系统跳转至项目申请界面
3. 申报员填写项目经费、目、负责人、所需时间等信息
4. 点击“提交”按钮
5. 系统显示拟定提交对话框
6. 若选取“拟定”按钮，则系统提示提交成功，若选取“取消”按钮，则返回项目申请界面
7. 点击退出按钮，系统跳转至项目申请列表
科技项目立项申报功能流程图如下图：

【图4】科技项目立项申报流程图

科技项目立项申报功能顺序图如下：
【图5】立项申报顺序图

2. 科技项目实行管理功能
名称
科技项目实行管理
目
向申报员展示科技实行管理表单，提供项目基本信息。
业务流程
8. 项目申报员点击实行管理申请链接显示立项申请通过项目列表.
9. 点击实行管理申请链接，系统跳转至项目实行管理申请列表.
10. 申报员填写有关信息如：承办单位，协办单位，合同步间，以及甲乙双方负责人等信息。
11. 点击“提交”按钮
12. 系统显示拟定提交对话框
13. 若选取“拟定”按钮，则系统提示提交成功，若选取“重置”按钮，则返回实行管理申请列表
14. 点击退出按钮，系统跳转至科技项目管理界面

科技项目实行管理功能流程图如下：

【图6】实行管理流程图

科技项目实行管理功能顺序图如下：

【图7】实行管理申请顺序图

3. 科技项目验收申请功能

名称
科技项目验收申请
目
提供项目基本信息，同步顾客对项目信息进行编辑提交
业务流程
1. 申请人点击验收申请链接显示实行管理申请通过项目列表
2. 点击验收申请链接，系统跳转至项目验收申请界面
3. 申请人对项目验收项目完毕人、支付状况、项目进度进行编辑提交
4. 点击“提交”按钮
5. 系统显示拟定提交对话框
6. 若选取“拟定”按钮，则系统提示提交成功，若选取“取消”按钮，则返回项目验收申请界面
7. 点击退出按钮，系统跳转至实行管理申请通过项目列表

科技项目验收申请功能流程图如下：

【图8】科技项目验收申请流程图
科技项目验收申请顺序图如下：

【图9】验收申请顺序图

4. 科技项目成果申请功能

名称
科技项目成果申请
目
提供项目基本信息，同步顾客可以对成果内容简介，成果进行推
。
业务流程
1. 申请人点击成果鉴定申请链接显示验收申请通过项目列表
2. 点击成果鉴定申请链接，系统跳转至立项申请通过项目列表界面
3. 申请人对通过项目完毕单位或是个人、支付状况、项目进度及验收成果进行申请
4. 点击“提交”按钮
5. 系统显示拟定提交对话框
6. 若选取“拟定”按钮，则系统提示提交成功，若选取“重置”按钮，则返回立项申请通过项目列表界面
7. 点击退出按钮，系统跳转至成果鉴定申请界面

科技成果鉴定流程图如下：

【图10】成果鉴定流程图

成果鉴定顺序图如下：

【图11】成果鉴定顺序图

5.科技项目奖励申请
名称
科技项目奖励申请
目
显示科技项目奖励申请名单，提供项目基本信息同步顾客可对成果内容简介以及成果进行推广等文档进行编译提交。
业务流程
1. 申请人点奖励申请链接显示成果鉴定申请通过项目列表
2. 点击科技奖励申请链接，显示项目名称 承办协办单位 合同步间 以及甲乙双方负责人等项目信息。
3. 点击奖励申请选项卡，显示待办奖励申请列表界面
4. 点击查看详情按钮，弹出项目详细信息界面
5. 点击关闭按钮，返回奖励申请项目浏览界面

奖励申请流程图如下：

【图12】奖励申请流程图
奖励申请顺序图如下：

【图13】奖励申请顺序图

6. 在办、办结项目浏览查看
名称
在办、办结项目浏览查看
目
显示当前顾客所在部门或组织在办和办结事项列表
业务流程
6. 顾客点击在办、办结项目浏览查看下拉按钮，显示待办项目、办结项目、项目查询三项链接
7. 点击待办项目链接，显示部门待办项目浏览界面，显示立项申请、实行管理申请、验收申请、成果鉴定申请、奖励申请等五个选项卡
8. 点击立项申请选项卡，显示待办立项申请列表界面
9. 点击查看详情按钮，弹出项目详细信息界面
10. 点击关闭按钮，返回部门待办项目浏览界面
11. 点击办结项目链接，显示部门办结项目浏览界面，浮现立项申请、实行管理申请、验收申请、成果鉴定申请、奖励申请等五个选项卡
12. 点击立项申请选项卡，显示待办立项申请列表界面
13. 点击查看详情按钮，弹出项目详细信息界面
14. 点击关闭按钮，返回部门办结项目浏览界面
15. 点击项目查询链接，显示项目查询界面，浮现立项申请、实行管理申请、验收申请、成果鉴定申请、奖励申请等五个选项卡
16. 点击立项申请选项卡，显示立项申请列表界面
17. 点击查看详情按钮，弹出项目详细信息界面
18. 点击关闭按钮，返回项目查询界面

在办、办结项目浏览查看功能流程图如下：

【图14】在办、办结项目浏览查看功能流程图

在办、办结项目浏览查看功能顺序图如下：

【图15】待办及办结项目浏览查看顺序图

2.2.2.2网上事项审批功能描述
在此系统中，提供网上审批功能，包括科技项目立项审批、科技项目实行管理审批、科技项目验收申请审批、科技项目奖励审批和在办项目、办结项目浏览查看功能。
1．科技项目立项审批功能
名称
科技项目立项审批
目
为顾客提供出待审批立项申请列表，由顾客进行网上审批，涉及查看项目有关信息，填写审批意见。并为其提供在批准立项后订立合同功能。

业务流程
1. 审批人输入自己顾客名和密码，登录到审批人得界面中，
2. 点击“项目立项审批”查看没有审批项目
3. 查看有关信息，看完信息就可以填写审批内容，与否批准，
4. 填写完后，点击提交，审批内容就提交给申请人，
5. 提交后状态就会变化成已审批。

2 .科技项目实行管理审批功能
名称
科技项目实行管理审批
目
为顾客提供出待审批实行管理申请列表，由顾客进行网上审批，涉及查看项目有关信息，填写审批意见。
业务流程
1. 审批人输入自己顾客名和密码，登录到审批人得界面中，
2. 点击“科技项目实行管理审批”查看没有审批项目
3. 查看有关信息，看完信息就可以填写审批内容，与否批准，
4. 填写完后，点击提交，审批内容就提交给申请人，
5. 提交后状态就会变化成已审批。

3.科技项目验收申请审批功能
名称
科技项目验收申请审批
目
为顾客提供出待审批项目验收申请列表，由顾客进行网上审批，涉及查看项目有关信息，填写审批意见。
业务流程
1. 审批人输入自己顾客名和密码，登录到审批人得界面中，
2. 点击“科技项目验收申请审批”查看没有审批项目
3. 查看有关信息，看完信息就可以填写审批内容，与否批准，
4. 填写完后，点击提交，审批内容就提交给申请人，
5. 提交后状态就会变化成已审批。

4.科技项目成果审批功能
名称
科技项目成果审批
目
将显示科技项目成果申请列表，这里包括申请成果内容简介、成果推广及应用状况、成果级别和成果鉴定申请表等，由顾客进行网上审批，涉及查看项目有关信息，填写审批意见。并提供成果鉴定成果回馈功能。
业务流程
1、 审批人输入自己顾客名和密码，登录到审批人得界面中，
2、点击“科技项目成果审批”查看没有审批项目成果（涉及申请成果内容简介、成果推广及应用状况、成果级别和成果鉴定申请表等）
2、 查看有关信息，看完信息就可以填写审批内容，与否批准，
4、 填写完后，点击提交，审批内容就提交给申请人，
5、提交后状态就会变化成已审批。

5.科技项目奖励审批功能
名称
科技项目奖励审批
目
将显示科技项目奖励申请列表，这里包括申请奖励级别、奖励级别等，由顾客进行网上审批，涉及查看项目有关信息，填写审批意见。
业务流程
1、 审批人输入自己顾客名和密码，登录到审批人得界面中，
2、 点击“科技项目奖励审批”查看没有审批项目奖励
3、 查看项目有关信息，看完信息就可以填写审批内容，与否批准，
4、 填写完后，点击提交，审批内容就提交给申请人，
5、提交后状态就会变化成已审批。

审批事项流程图如下：

【图16】审批事项流程图

审批顺序图如下：

【图17】各项审批顺序图

6.在办项目、办结项目浏览查看功能
名称
在办项目、办结项目浏览查看

目
显示当前审批在办、办结事项列表，包括立项申报、实行管理、验收申请、项目奖励申请办结项列表，为在办事项列出了项目提交时间、办理阶段、和所处状态，为办结事项列出了项目提交时间、办结时间、和状态。
业务流程
1、 审批人输入自己顾客名和密码，登录到审批人得界面中，
2、 点击“在办项目或办结项目”查看在办或者办结项目
3、在内容列显出项目详细信息。

在办项目、办结项目浏览查看功能流程图如下：

【图18】待办项目、办结项目浏览查看功能流程图

在办项目、办结项目浏览查看功能顺序图如下：

【图19】在办项目、办结项目浏览查看顺序图

2.2.2.3科技项目管理功能描述
该功能提供科技项目查询、管理和记录功能，包括科技项目按年度和月份进行查询，科技项目详细内容浏览功能，以列表显示。并可将列表导出到Excel。
1科技项目查询功能
名称
科技项目查询
目
登录系统后，管理员对项目信息进行查询
业务流程
1. 登录管理系统；
2. 选取科技项目查询，系统跳转到记录页面；
3. 点击记录按钮
3.11 浏览科技项目，跳转到组合条件查询；
3.12 系统显示输入信息页面，输入有关对的信息；
3.13 核对信息后，拟定，看信息与否对的，提交；

科技项目管理总流程图如下：

【图20】科技项目管理总流程图
科技项目管理总顺序如下：

【图21】科技项目查询顺序图

2.合同数量记录管理功能

名称
合同数量记录管理
目
登录系统后，管理员对合同数量记录进行管理
业务流程
4. 登录管理系统；
5. 选取合同数量记录功能，系统跳转到记录页面；
6. 点击合同数量记录按钮
6.11 点击合同数量记录按钮后，跳转出页面 ；
6.12 系统显示输入信息页面，输入有关对的信息；
6.13 点击记录，浮现记录成果；
6.14 核对信息后，拟定，看信息与否对的，提交；
合同数量记录流程图如下：

【图22】合同数量记录流程图
合同数量记录顺序下：

【图23】合同数量记录功能顺序图

3.成果数量记录管理功能
名称
成果数量记录管理
目
登录系统后，管理员对成果数量记录信息进行管理
业务流程
1.登录管理系统；
2.选取成果数量记录功能，系统跳转到记录页面；
3.点击成果数量记录按钮
3.11点击成果数量记录按钮后，跳转出页面；
3.12系统显示输入信息页面，输入有关对的信息；
3.13点击记录，浮现记录成果；
3.14核对信息后，拟定，看信息与否对的，提交；

成果数量记录流程图如下：

【图24】成果数量记录流程图
成果数量记录顺序图：

【图25】成果数量记录功能顺序图

4.个人信息管理功能

名称
个人信息管理
目
登录系统后，管理员对个人信息进行管理
业务流程
7. 登录管理系统；
8. 选取记录功能，系统跳转到记录页面；
9. 点击记录按钮
9.11 点击个人信息管理，显示出页面；
9.12 输入有关信息；
9.13 可以对顾客名、更改密码、更改头像、更改其她，进行更改；
9.14 核对信息后，拟定，看信息与否对的，提交；

个人信息管理流程图如下：

【图26】个人信息管理流程图

个人信息管理顺序图：

【图27】个人信息管理顺序图

2.2.2.4系统管理功能描述
系统管理员进行后台管理模块，涉及组织顾客管理、角色权限管理、流程管理、下载管理。
1.组织顾客管理功能描述
组织管理功能描述：
这个模块维护是公司组织机构（一种部门可觉得一种机构，两个人也可觉得一种机构等），重要是涉及四某些功能：组织列表、新增部门机构、修改部门（对某些机构信息进行修改）、删除部门。

名称
系统组织管理界面中对组织部门操作
目
对系统组织部门进行查询，查询过后可以对组织部门进行增删改操作。
业务流程
1、 管理员通过登录验证
2、 管理员通过登录进入组织管理界面。
3、 点击组织部门，可以查询出部门信息。
4、 可对查询到信息进行操作。
5、 在操作界面可对组织部门信息进行增删改。
6、 在进行删除操作时一方面判断其部门与否有下属机构。
7、 如果有则不能进行删除操作，则返回管理界面。
8、 如果没有，可以进行删除，删除成功后进行提交。
9、 提交更改组织部门信息，保存。

顾客管理功能描述：
这个模块维护是公司组织机构（一种部门可觉得一种机构，两个人也可觉得一种机构等），重要是涉及四某些功能：组织列表、新增部门机构、修改部门（对某些机构信息进行修改）、删除部门。
名称
系统组织管理界面中对顾客操作
目
对系统组织部门进行查询，查询过后可以对顾客信息进行增删改操作。
业务流程
1、 管理员通过登录验证
2、 登陆成功后进入组织管理界面。
3、 点击顾客信息，可以查询出顾客个人信息。
4、 可对查询到顾客信息进行操作。
5、 在操作界面可选取对顾客进行增删改。
6、 提交更改顾客信息，保存。

组织顾客管理流程图如下：

【图28】组织顾客管理流程图

组织顾客管理顺序图如下：

【图29】组织管理功能时序图
顾客管理功能顺序图如下：

【图30】顾客管理功能顺序图

2.角色权限管理功能描述
可按不同组织机构人员分派角色功能。而每个角色来相应不同功能。通过公司机 构设立来选取所属员工，将员工分派给不同角色。详细角色涉及普通员工、系统管理员、机构公司领导、科技处工作人员、项目申报员、科技处主管领导、科技项目管理员。一种员工可以有好几种角色。
名称
角色权限管理
目
可按不同组织机构人员分派角色功能。而每个角色来相应不同功能、对顾客权限进行查询和修改。
业务流程
1、 管理员通过登录验证
2、 登录进入管理员操作界面
3、 选取角色权限管理按钮。
4、进入到角色权限管理操作界面
5、 对顾客权限进行查询。
6、在查询界面可以对顾客权限进行更改。
7、提交更改顾客权限信息，保存。

角色管理权限流程图如下：

【图31】角色管理权限流程图

角色管理权限顺序图如下：

【图32】角色管理功能顺序图

3.流程管理功能描述
本模块可进行科技项目立项、科技项目实行进度管理、科技项目验收、科技项目奖励 申请网上审批流程设立。可以增长、修改和删除每个子模块工作流程中环节，以此来设立前台各子模块间流程。
名称
对组织顾客管理流程进行管理
目
本模块可进行科技项目立项、科技项目实行进度管理、科技项目验收、科技项目奖励申请网上审批流程设立。可以增长、修改和删除每个子模块工作流程中环节，以此来设立前台各子模块间流程。
业务流程
1、 管理员通过登录验证
2、 登录进入系统流程界面。
3、 可以对系统流程进行修改、增长、删除操作。
4、 对修改系统流程进行提交保存。

项目流程管理流程图如下：

【图33】项目流程管理流程图

项目流程管理流程图如下：

【图34】流程管理功能顺序图

4.文档管理功能描述
本模块可进行科技项目立项、科技项目实行进度管理、科技项目验收、科技项目奖励 申请网上审批流程设立。可以增长、修改和删除每个子模块工作流程中环节，以此来设立前台各子模块间流程。
名称
下载管理
目
该子模块提供寻常文本格式、立项文档格式、中期检查文档格式、验收文档格式、合同格式、科技项目管理文档格式、外协项目文档格式、半年年度总结格式、管理办法等公司文档原则和公文发布和维护。

业务流程
1、 管理员通过登录验证
2、 登录进入下载管理界面。
3、 显示文档列表。
4、 可对文档信息进行增长、修改、删除，下载管理。
5、 可对文档进行发布。
6、 提交更改信息，保存。

下载管理流程图如下：

【图35】下载管理流程图
下载管理顺序图如下：

s
【图36】文档功能顺序图

2.4非功能性需求
系统平均响应时间：6 秒
简朴查询响应时间：5 秒
复杂查询响应时间：20 秒
并行访问量：
3输入输出规定
3.1.性能需求
1) 客户端普通相应时间不超过1 秒。
2) 报表记录时间不超过30 秒。
3.2.安全性需求
1) 对数据访问设立权限，以保证顾客个人信息保密性。
2) 对顾客输入密码进行单向加密，以防止密码泄露导致经济损失。
3) 保证顾客进行业务执行对的和安全。
