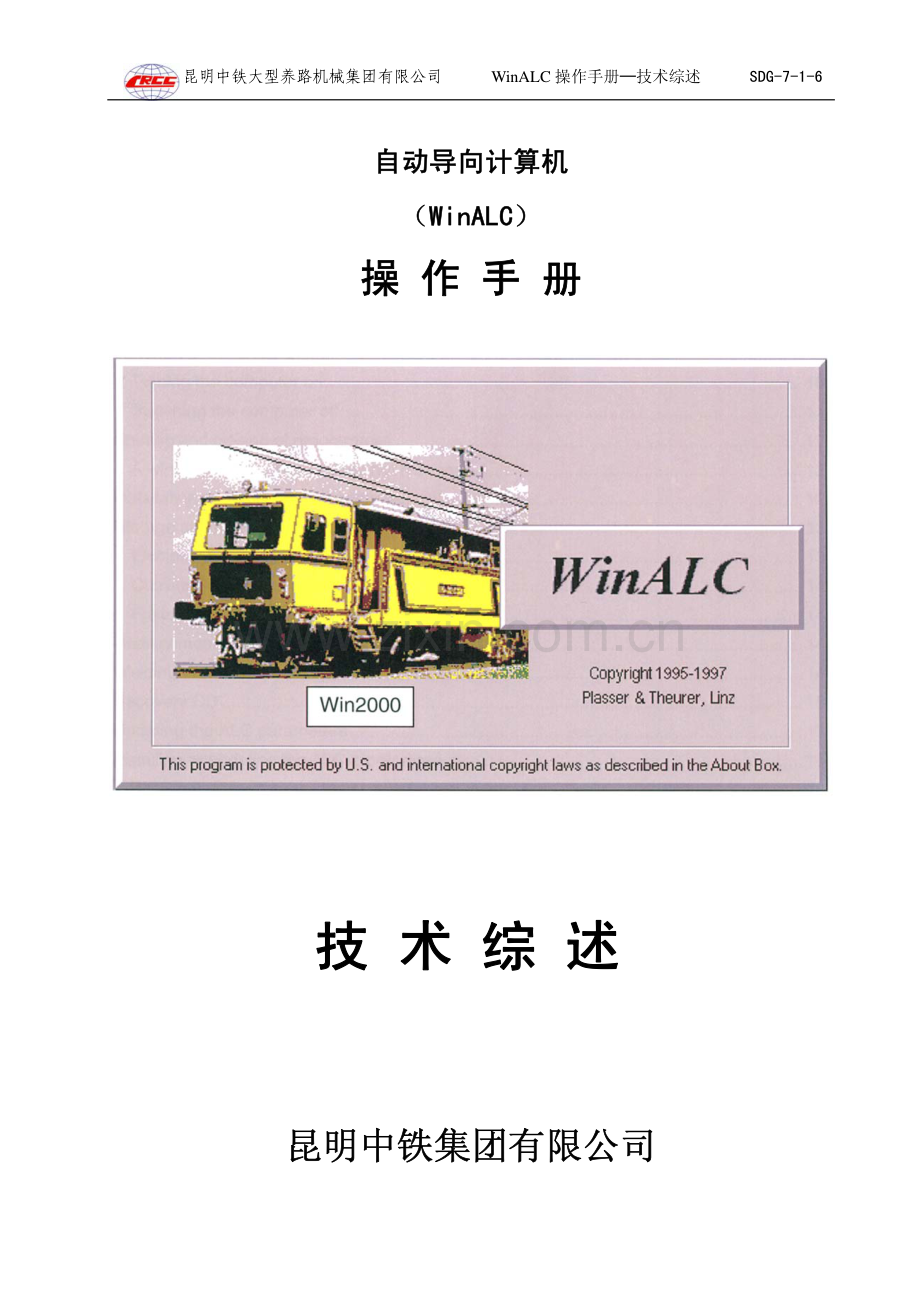

昆明中铁大型养路机械集团有限公司 WinALC 操作手册技术综述 SDG-7-1-6 自动导向计算机（WinALC）自动导向计算机（WinALC）操 作 手 册 操 作 手 册 技 术 综 述 技 术 综 述 昆明中铁集团有限公司 昆明中铁集团有限公司 昆明中铁大型养路机械集团有限公司 WinALC 操作手册技术综述 SDG-7-1-6 目 录 目 录 1.概述.1 2.怎样操 ALC.2 3.运行或关闭 ALC.7 4.ALC 程序的启动和关闭.9 5.软盘的存储与操作.10 6.印刷电路板的更换.12 7.由光盘修复 ALC 系统.13 8.更新 ALC 参数设置.15 9.安装或升级 ALC 程序.16 10.BIOS 设置，设置驱动盘的启动顺序.18 11.ALC 包含的相关设备、附件.18 12.PC（ALC）的错误信息.21 昆明中铁大型养路机械集团有限公司 WinALC 操作手册技术综述 SDG-7-1-6 1 1 概述 1 概述 术语“WinALC”为“Windows Automatischer Leit Computer”（“Windows Automatic Guiding Computer”）之缩写，译为自动导向计算机。该程序在 Windows9X、Windows2000操作系统下运行，能自动输出起拔道、抄平、超高等。WinALC 能实现以下功能：1如果轨道几何参数未知：能记录轨道几何参数的相关条件 能进行自动补偿计算，输出所需的目标值，包括：?拨道系统?抄平系统?输出目标超高量 2如果轨道参数已知：输入定义的几何参数 能进行自动补偿计算，输出所需的目标值，包括：?拨道系统?抄平系统 3激光测量运行（配备了可选配置激光设备）通过激光设备，记录起道量和快速瞄准值。使用 WinALC 软件，需要了解 Windows 的一些基础知识。但 WinALC 软件的介绍不包含任何 Windows 的描述。2 SDG-7-1-6 WinALC 操作手册技术综述 昆明中铁大型养路机械集团有限公司 2 怎样操作计算机 2 怎样操作计算机?控制组件和驱动 计算机前部外观：1 控制按钮 2 状态指示器 3 驱动器端盖：按下并旋转，打开驱动器盖 控制按钮和状态指示器 1 开/关按钮 2 计算机复位按钮 3 绿色指示仪：当 PC 机的电源输出设备已经插好，该灯被点亮 4 黄色指示仪：向硬盘进行读或写的操作时，该灯被点亮 5 绿色指示仪：当计算机处于运行状态时，该灯被点亮 6 红色指示仪：电量不足时，该 灯 被 点 亮（外 部 电 压1 分钟），建议你按下面的步骤进行处理，通过正确的方法可以成功终止运行的程序。1)关闭相应的运行程序 同时按住 CTRL+ALT 键，迅速按 Del 一次，弹出下一步骤的交互窗体，点击其中“任务没有响应”的任务，按下终止任务按钮，任务将被终止。2)重新启动 Windows 操作系统：如果任务仍然没有响应，按正常方式终止 Windows 操作系统。如果还不成功，连续按下面的按钮两次：按下 CTRL+ALT 的同时，迅速按下 DEL。3)关闭计算机 如果以上所提到的措施都不成功，按下 ON/OFF 按钮十秒左右，关闭计算机，然后重新启动计算机。在重新启动程序后，又可以继续工作，不要卸载有缺陷的数据文档，这样会导致系统崩溃，应该在文件中修改可能存在问题的输入。?安装附加的程序 安装附加的程序 由于内存的原因，在没有与生产商磋商之前，尽量不安装任何附加程序。10 SDG-7-1-6 WinALC 操作手册技术综述 昆明中铁大型养路机械集团有限公司 5 软盘的存储与操作 5 软盘的存储与操作 应小心操作软盘存储，把软盘妥善存放在软盘盒子里，避免尘埃污染及划伤等。特别注意以下情况：?直接用手或其它工具接触磁性层?把软盘与有磁性的东西接触（磁铁、发电机等）?用力将软盘插入的软驱中?暴晒?机械损伤?计算机接口计算机接口 1 接地线螺栓 2 键盘插口 3 串行口 COM1 4 串行口 COM2 5 串行口 COM4 6 串行口 COM3 7 串行口 COM6 8 串行口 COM5 9 并行口 LPT 10 VGA 接口 11 PS2 鼠标接口 12 USB 接口 13 网络接口（RJ45）14 模拟输入，频道 0-7 15 模拟输出，频道 0-7 16 模拟输入，频道 8-16 17 模拟输出，频道 8-16 18 数字输入/输出 19 距离测量轮信号输入 20 ALC 电压供应接口（24 伏特）21 电压供应（24V）第二监控器 昆明中铁大型养路机械集团有限公司 WinALC 操作手册技术综述 SDG-7-1-6 11?电流供应 电流供应 外部电源的供应由蓄电池（24 伏）提供，用于供给 ALC 计算机系统电源。如果运行电源电压太低（21 伏特），系统产生警告信号，同时“电源警告”指示灯被点亮。当运行电源电压18 伏特，监控器和计算机将自动关闭。外接电源指示等和电源报警指示灯继续点亮，直到电源电压 14 SDG-7-1-6 WinALC 操作手册技术综述 昆明中铁大型养路机械集团有限公司 在 DOS 提示符下输入单词 recovery 并按$键；修复程序将被启动。注意：注意：输入必须正确，硬盘上的数据将被删除！修复程序的过程用蓝色的状态栏以百分比的形式表示，大约需要 15 分钟！在此修复过程过程中，不随意操作键盘和鼠标！当修复程序安装完成时，在监视器屏幕上出现降“D:”盘符 从光驱中取出 CD，按 RESET 按钮重新启动 ALC。在重启Start-Up并出现以下信息 时，按“yes”重启动 ALC 在菜单中选择“WinALC 上的 Info”确定版本号。如 果 在 修 复 光 盘 上 的WINALC 版本号比当前安装的版本号高或最近安装的版本比较低，建议更新当前版本。最后，ALC 参数必须被更新。其它安装的程序参数文档也必须被更新。昆明中铁大型养路机械集团有限公司 WinALC 操作手册技术综述 SDG-7-1-6 15 8.更新 ALC 参数设置 8.更新 ALC 参数设置 选中 WinALC 程序的菜单：文件?程序设置?一般，之后激活存储/加载参数下的加载选项。根据屏幕信息，选择驱动盘和机器参数路径。根据屏幕信息，根据机器参数选择驱动和目录。（D：MashPar），之后激活复制按钮，拷贝后缀带*.Dat的所有参数更新机器参数 16 SDG-7-1-6 WinALC 操作手册技术综述 昆明中铁大型养路机械集团有限公司 9 安装或升级 ALC 程序 9 安装或升级 ALC 程序 按照用户指导说明，插入软盘或带有安装文件的简式磁盘，选择安装路径（D:WinALC.21aDisk1Setup.exe）。对于 ALC 主要的用户授权者，输入有效的用户名和密码，安装程序。在这里选择安装程序的语言。在 ALC 设置中也能选择可用的程序语言。确定这个目录是否包含早期安装过的 WINALC 程序。昆明中铁大型养路机械集团有限公司 WinALC 操作手册技术综述 SDG-7-1-6 17 选择安装类型。升级到新的版本：早期安装的版本将被当前版本替换，文档参数不进行替换。新安装：早期安装的版本将被当前版本替换，文档参数也将进行替换。用户定义：注意：在安装新程序之前，必须卸载所有的 ALC 程序。安 装 过 程和成功安装的标志。18 SDG-7-1-6 WinALC 操作手册技术综述 昆明中铁大型养路机械集团有限公司 10 BIOS 设置，设置驱动盘的启动顺序 10 BIOS 设置，设置驱动盘的启动顺序?在启动时的 3 秒之内按 del 键，进入到 BIOS 设置。?在高级 BIOS 特征的下一级菜单中，核对启动顺序。第一启动盘 Floppy 第二启动盘 CDROM 第三启动盘 HDD-0?在子菜单中激活保存&推出安装，保存修改的设置。11 ALC 包含的相关设备、附件 11 ALC 包含的相关设备、附件?计算机?监视器?带鼠标盘的键盘?相关电线?键盘模板?包含硬盘保护程序（Norton Ghost）的软件包?包含最初运行系统的 CD，根据所使用的语言?修复 CD 带修复数据文件 修复程序 需要的驱动盘 对应供应、选择范围的程序 WinALC 参数文件?空白 3.5 寸软盘，10 张?3.5 寸软盘盒 昆明中铁大型养路机械集团有限公司 WinALC 操作手册技术综述 SDG-7-1-6 19 技术说明 技术说明 计算机：计算机：CPU：Pentium III 1GHZ RAM 内存：256MB 3.5 寸软盘：1.44MB 闪驱：24X 运行温度：0 到+50 C 0详细的信息能文献中找到。监视器：监视器：监视器类型：15.1”SVGA TFT LCD 显示器尺寸：X mm dot pitch：0.3075 mm?分辨率：1024768 供应电源：+5V5+12V 运行温度：00C 到 50 C 0使用 15.1 寸的“SVGA TFTLCD”彩色显示器的安全警告：注意注意 高压危险高压危险 印刷电路板上为高压!打开壳体前，切断电源!任何修理工作均由专门人员进行!昆明中铁大型养路机械集团有限公司 WinALC 操作手册技术综述WinALC 操作手册技术综述 SDG-7-1-6 21 12 PC（e.g.ALC）的错误信息 12 PC（e.g.ALC）的错误信息 如果 ALC 出现错误功能，请填写以下信息，反馈至 Plasser&Theurere 公司服务部：使用单位 名字：EMail：机器号：生产年份：ALC 系列号：ALC 版本号：发现何种 ALC 毛病、错误功能、测量系统问题？什么时间出现改错误，发生频率如何？在错误功能进行前或进行过程中，LED 指示器的状态如何？在显示屏幕上出现何种错误信息？在出现系统问题时的相关条件（温度，机器压力等）？在出现毛病以前，是否对 BIOS 设置、运行系统、程序安装进行过任何修改？程序是否被安装？错误信息的详细描述！
