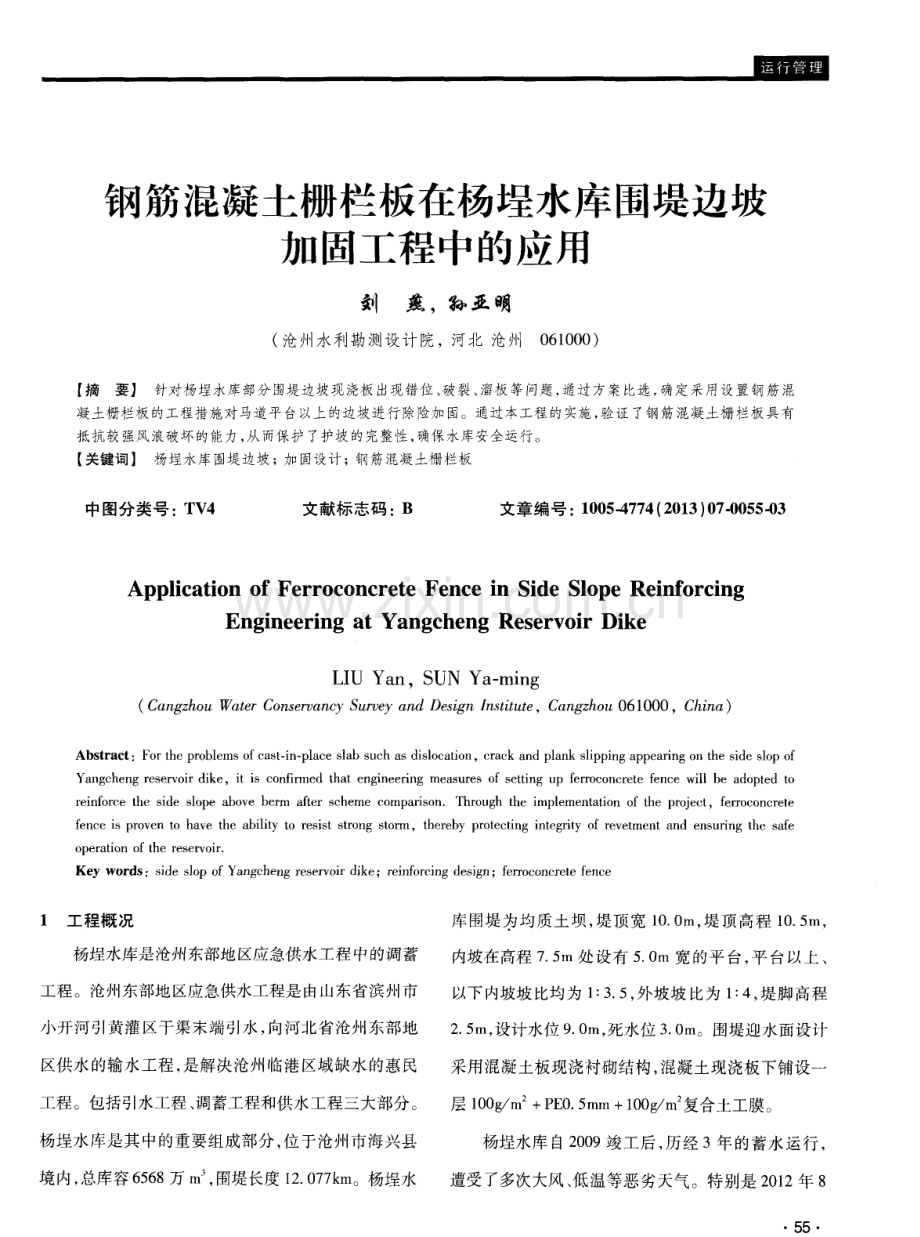

钢筋混凝土栅栏板在杨埕水库围堤边坡加固工程中的应用.pdf

钢筋混凝土栅栏板在杨埕水库围堤边坡 加固工程中的应用 刘 燕 ，孙亚明 ( 沧J ,I、 I 水利勘测设计院，河北 沧州0 6 1 0 0 0 ) 【 摘要】 针对杨埕水库部分围堤边坡现浇板出现错位、 破裂、 溜板等问题， 通过方案比选， 确定采用设置钢筋混 凝土栅栏板的工程措施对马道平台以上的边坡进行除险加 固。通过本工程的实施， 验证了钢筋混凝土栅栏板具有 抵抗较强风浪破坏的能力， 从而保护了护坡的完整性， 确保水库安全运行。 【 关键词】 杨埕水库围堤边坡； 加固设计； 钢筋混凝土栅栏板 中图分类号 ： T V 4 文献标志码 ： B 文章编号 ： 1 0 0 5 - 4 7 7 4 ( 2 0 1 3) 0 7 - 0 0 5 5 - 0 3 Ap p l i c a t i o n o f Fe r r o c o n c r e t e Fe n c e i n S i d e S l o p e Re i n f o r c i n g En g i ne e r i ng a t Ya n g c he ng Re s e r v o i r Di k e L I U Ya n，S UN Ya mi n g ( C a n g z h o u W a t e r C o n s e r v a n c y S u rv e y a n d D e s i g n I n s t i t u t e ， C a n g z h o u 0 6 1 0 0 0 ，C h i n a ) Ab s t r a c t ：F o r t h e p r o b l e ms o f c a s t i n p l a c e s l a b s u c h a s d i s l o c a t i o n，c r a c k a n d p l a n k s l i p p i n g a p p e a r i n g o n t h e s i d e s l o p o f Ya n g c h e n g r e s e r v o i r d i k e ，i t i s c o n fi r me d t h a t e n g i n e e r i n g me a s u r e s o f s e t t i n g u p f e r r o c o n c r e t e f e n c e w i l l b e a d o p t e d t o r e i n f o r c e t h e s i d e s l o p e a b o v e b e r m a f t e r s c h e me c o mp a r i s o n T h r o u g h t h e i m p l e m e n t a t i o n o f t h e p r o j e c t ，f e r r o c o n c r e t e f e n c e i s p r o v e n t o h a v e t h e a b i l i t y t o r e s i s t s t r o n g s t o r m ，t h e r e b y p r o t e c t i n g i n t e g r i t y o f r e v e t me n t a n d e n s u r i n g t h e s a f e o pe r a t i o n o f t h e r e s e r v o i r Ke y wo r d s ：s i d e s l o p o f Y a n g c h e n g r e s e r v o i r d i k e ；r e i n f o r c i n g d e s i g n；f e r r o c o n c r e t e f e n c e 1工 程概 况 杨埕水库是沧州东部地区应急供水工程中的凋蓄 工程 。沧州东部地 区应 急供水工程是 由山东省滨 州市 小开河引黄灌区于渠末端引水， 向河北省沧州东部地 区供水的输水工程， 是解决沧州临港区域缺水的惠民 工程。包括引水工程 、 调蓄工程和供水工程三大部分。 杨埕水库是其 中的重要组成部分， 位于沧州市海兴县 境内， 总库容6 5 6 8万 m ， 围堤长度 1 2 0 7 7 k m。杨埕水 库围堤为均质土坝， 堤顶宽 1 0 0 m， 堤顶高程 l 0 5 m ， 内坡在高程 7 5 m处 设 有 5 O m 宽 的平 台 ， 平 台 以上 、 以下 内坡坡 比均 为 1 ： 3 5 ， 外坡坡 比为 1 ： 4 ， 堤脚高 程 2 5 m， 设计水 位 9 O m， 死 水位 3 O m 。围堤迎 水面设计 采用混凝土板现浇衬砌结构， 混凝土现浇板下铺设一 层 l O O g m + P E 0 5 m m+ l O O g m 复合土工膜。 杨埕水库 自2 0 0 9竣工后， 历经 3年的蓄水运行 ， 遭受了多次大风 、 低温等恶劣天气。特别是 2 0 1 2年 8 5 5 水利建设与管理 2 0 1 3 年 第 7 期 月 3日， 由台风“ 达维” 引发的风暴潮 ， 风力 8 9级 ， 阵 风 1 0级 。由于杨程水 库临近海边 ， “ 达维 ” 的影 响也使 库内风浪增大， 致使现状平台( 标高 + 7 5 0 m) 以上， 有 部分围堤护坡 现 浇板 出现错 位 、 破 裂 及溜 板 等 现象 。 为确保 大坝稳定性 ， 防止蓄水 位高程 范围 内现 浇混凝 土护坡板当遭遇恶劣天气时再次发生破坏现象， 对马 道平台 以上 围堤 进 行加 固设计 。加 固段 从 桩 号 3+ 4 4 51 0+ 0 7 5 ， 长 6 6 3 0 m。 2 方案选择 根据杨程水库管理单位提供的资料， 水库正常蓄 水位在马道平台( 标高 +7 5 0 m) 附近， 平台以上的围 堤边坡为风浪经常冲刷 的部位 ， 也是易损部 位 ， 因此对 该部位的加固设计尤其重要。其结构型式是影响波浪 高度 、 堤身安全的重要 因素。 a 采用混凝土、 浆砌石护面结构型式 ， 其优点是 整体性好、 抵抗风浪冲刷能力强。缺点是由于表面整 齐光滑 ， 波浪爬 高大 、 抵抗风浪侵袭效 果差。当遭受大 5 6 A1 的风浪侵袭时 ， 为满足 同样的消浪效果 ， 必须增加 堤顶 和防浪墙顶高程， 从而使工程量增大， 工程投资增加。 b 根据沧州沿海地区海堤 防风浪成 功经验 ， 护 面 设计采用钢筋混凝土栅栏板结构， 其波浪爬高小， 消浪 效果高， 尤其在抵御台风引起的大风浪的侵袭中作用 显著。另外栅栏板护面从外观上看框格中间为栅栏 条 ， 连成一片 ， 富有韵律感 ， 具有较好的景观效果。 3 栅栏板设计 栅栏板采用预制钢筋混凝土结构 ， 平面为矩形， 长 宽为 。 。 b 。 ( I Y I ) ， 厚 t ( c m) 。其结构型式为四面为主 梁 ， 中间栅格为 次梁框 架 ， 长方 向 主梁断面 为矩 形 ， 宽 b 。 ( o m) ， 高 ( O IT I ) ； 短方向主梁断面为梯形， 上顶宽 n ( C 1 T I ) ， 底宽 o ( c m) ； 次梁断面为等腰梯形 ， 上顶宽 r z ( c m ) ， 底宽 。 ( c m) 。栅栏板下部现浇混凝土止推台 项宽 4 0 c m， 高 4 2 c m。栅 栏 板混 凝 土材 料 强度 等 级 为 C 3 0 ， 抗冻等级为 F 2 0 0 。 栅栏板 断面型式见 图 l 。 图 1 栅栏板断面型式 一 A A
