粉煤灰品质对碾压混凝土性能的影响.pdf

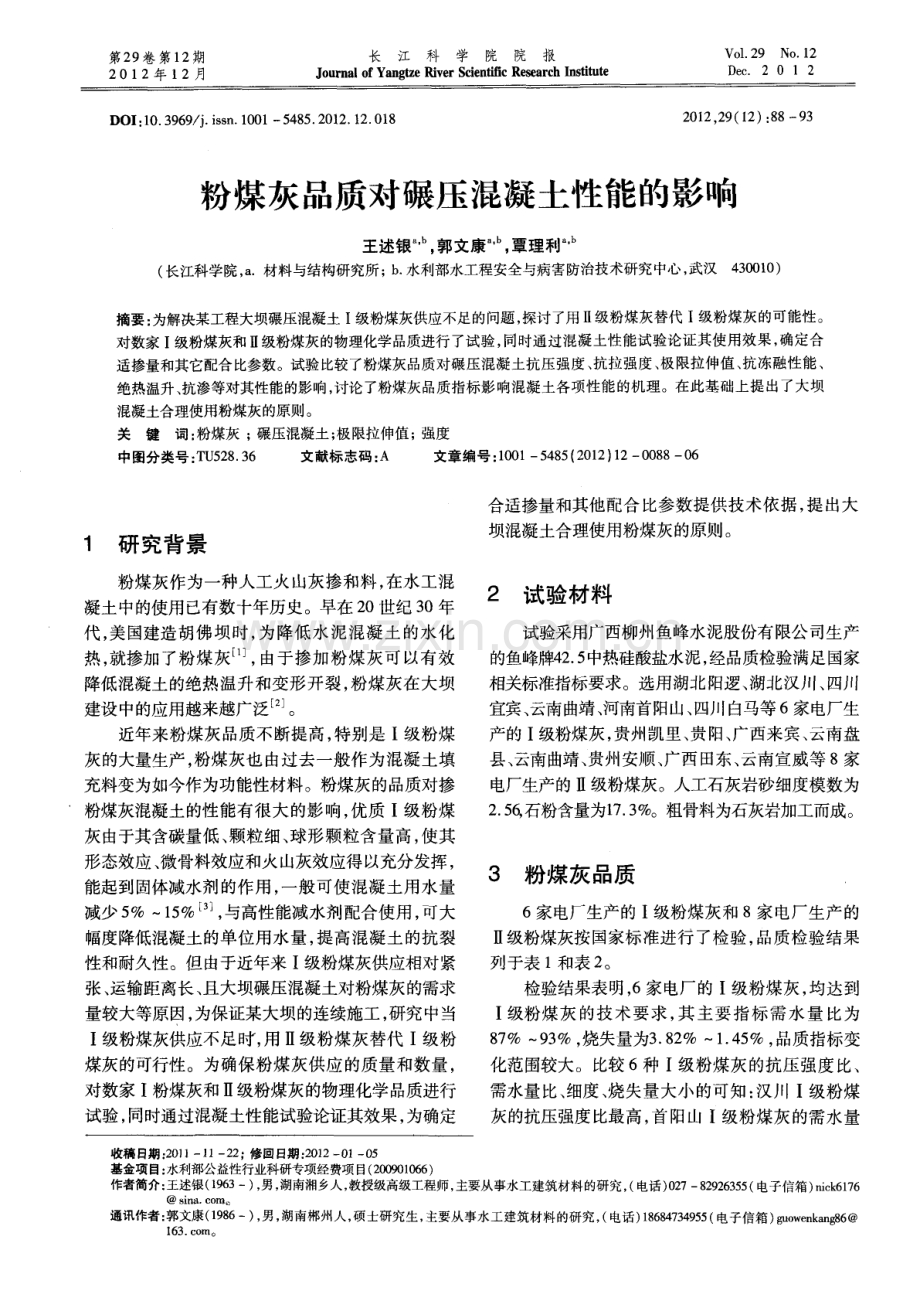

第2 9卷第1 2期 2 0 1 2年 1 2月 长江科学院 院报 J o u r n a l o f Ya n g t z e R i v e r S c i e n t i fi c Re s e a r c h I n s t i t u t e V0 1 2 9 No 1 2 De c 2 0 1 2 DOI ： 1 0 3 9 6 9 j i s s n 1 0 0 1 5 4 8 5 2 0 1 2 1 2 0 1 8 粉煤灰品质对碾压混凝土性能的影响 王述银 。 郭文康 ， 覃理利 ( 长江科学院， a 材料与结构研究所；b 水利部水工程安全与病害防治技术研究中心， 武汉4 3 0 0 1 0 ) 摘要： 为解决某工程大坝碾压混凝土 I 级粉煤灰供应不足的问题 ， 探讨了用 级粉煤灰替代 I 级粉煤灰的可能性 。 对数家 I 级粉煤灰和 级粉煤灰的物理化学品质进行了试验， 同时通过混凝土性能试验论证其使用效果， 确定合 适掺量和其它配合比参数。试验比较了粉煤灰品质对碾压混凝土抗压强度、 抗拉强度、 极限拉伸值、 抗冻融性能、 绝热温升、 抗渗等对其性能的影响， 讨论了粉煤灰品质指标影响混凝土各项性能的机理。在此基础上提出了大坝 混凝土合理使用粉煤灰的原则。 关键词： 粉煤灰 ； 碾压混凝土； 极限拉伸值； 强度 中图分类号 ： T U 5 2 8 3 6 文献标志码 ： A 文章 编号 ： 1 0 0 1 5 4 8 5 ( 2 0 1 2 ) 1 2 0 0 8 80 6 1 研究背景 粉煤灰作为一种人工火山灰掺和料， 在水工混 凝土中的使用已有数十年历史 。早在 2 0世纪 3 0年 代 ， 美国建造胡佛坝时， 为降低水泥混凝土的水化 热 ， 就掺加 了粉煤灰 J ， 由于掺 加粉煤灰可 以有效 降低混凝土的绝热温升和变形开裂 ， 粉煤灰在大坝 建设中的应用越来越广泛 。 近年来粉煤灰品质不 断提高 ， 特别是 I 级粉煤 灰的大量生产 ， 粉煤灰也 由过去一般作 为混凝土填 充料变为如今作为功能性材料。粉煤灰的品质对掺 粉煤灰混凝土的性能有很大的影响， 优质 I 级粉煤 灰由于其含碳量低、 颗粒细、 球形颗粒含量高， 使其 形态效应 、 微骨料效应和火山灰效应得 以充分发挥 ， 能起到固体减水剂 的作用 ， 一般可使混凝 土用水量 减少 5 一 1 5 E 3 ， 与高性能减水剂配合使用， 可大 幅度降低混凝土的单位用水量 ， 提高混凝土的抗裂 性和耐久性。但由于近年来 I 级粉煤灰供应相对紧 张、 运输距离长、 且大坝碾压混凝土对粉煤灰的需求 量较大等原因， 为保证某大坝的连续施工 ， 研究 中当 I 级粉煤灰供应不足时， 用 级粉煤灰替代 I 级粉 煤灰的可行性。为确保粉煤灰供应的质量和数量， 对数家 I 粉煤灰和 级粉煤灰的物理化学品质进行 试验 ， 同时通过混凝土性能试验论证其效果 ， 为确定 合适掺量和其他配合比参数提供技术依据， 提出大 坝混凝土合理使用粉煤灰的原则。 2 试 验材料 试验采用广西柳州鱼峰水泥股份有限公 司生产 的鱼峰牌4 2 5 中热硅酸盐水泥， 经品质检验满足国家 相关标准指标要求。选用湖北阳逻 、 湖北汉川 、 四川 宜宾、 云南曲靖、 河南首阳山、 四川白马等6 家电厂生 产的 I 级粉煤灰 ， 贵州凯里、 贵 阳、 广西来宾 、 云南盘 县、 云南曲靖、 贵州安顺、 广西田东、 云南宣威等 8家 电厂生产的 级粉煤灰。人工石灰岩砂细度模数为 2 5 6 石粉含量为1 7 3 。粗骨料为石灰岩加工而成。 3 粉煤灰 品质 6 家电厂生产的 I 级粉煤灰和 8家电厂生产的 级粉煤灰按国家标准进行 了检验 ， 品质检验结果 列于表 1和表 2 。 检验结果表明， 6家电厂的 I 级粉煤灰， 均达到 I 级粉煤灰的技术要求， 其主要指标需水量比为 8 7 一 9 3 ， 烧失量为3 8 2 1 4 5 ， 品质指标变 化范围较大。比较 6种 I 级粉煤灰的抗压强度比、 需水量比、 细度 、 烧失量大小 的可知 ： 汉川 I级粉煤 灰的抗压强度比最高， 首阳山 I 级粉煤灰的需水量 收稿 日期 ： 2 0 1 1 1 l- 2 2 ；修回日期： 2 0 1 2 0 1 0 5 基金项 目： 水利部公益性行业科研专项经费项 目( 2 0 0 9 0 1 0 6 6 ) 作者简介 ： 王述银 ( 1 9 6 3一) ， 男 ， 湖南湘乡人 ， 教授级高级工程师 ， 主要从事水工建筑材料的研究 ， ( 电话 ) 0 2 7 8 2 9 2 6 3 5 5 ( 电子信箱 ) n i c k 6 1 7 6 s i n a c o i n 。 通讯作者： 郭文康( 1 9 8 6一 ) ， 男， 湖南郴州人， 硕士研究生， 主要从事水工建筑材料的研究， ( 电话) 1 8 6 8 4 7 3 4 9 5 5 ( 电子信箱) g u o w e n k a n g 8 6 1 6 3 c o m 。 第 1 2期 王述银 等 粉煤灰品质对碾压混凝土性能的影响 8 9 比最小 ， 汉川 I 级粉煤灰的细度最小 ， 首 阳山 I 级粉 煤灰的烧失量最低。 8家 电厂的 级粉煤灰经检测均达到标准 中有 关品质要求 。比较 8种 级粉煤 灰的抗压强度 比、 需水量 比、 细度 、 烧失量大小 可知 ： 田东粉煤灰 的抗 压强度 比最高 ， 安顺粉煤灰的需水量比最小 ， 安顺粉 煤灰的细度最小 ， 宣威粉煤灰的烧失量最低 。 4 掺不 同品质粉煤灰 的碾压混凝土 性能 采用某工程设计指标为 C 9 o 2 5 W6 F 1 0 0坝体内 部三级配碾压混凝土配合比， 分别掺不同品质粉煤 灰进行碾压混凝土性能对 比试验 ， 试验 内容主要包 括 ： 抗压强度、 极限拉伸值 、 抗渗性 、 抗冻性 、 绝热温 升等。 4 1 碾压混凝土配合比 掺I 级粉煤灰碾压混凝土性能试验配合比见表 3 。 掺 级粉煤灰的碾压混凝土配合比， 参考掺I 级粉煤灰 碾压混凝土配合 比中的胶凝材料用量、 粉煤灰掺量、 砂率、 骨料级配等参数， 根据 级粉煤灰活性指数的不 同， 为保证 2 8 d龄期配制强度达到设计指标 ， 适 当减 少粉煤灰掺量， 重新计算混凝土配合比， 进行试拌， 试 验参数列于表 4 。 表 1 I 级粉煤灰品质检验结果 T a b l e 1 Qu a l i t y t e s t r e s u l t s f o r g r a d e - I fl y a s h 凯里0 4 1 5 贵 阳0 4 1 5 盘县0 4 1 0 田东 O 4 3 1 宣威0 3 9 5 安顺0 3 9 4 来宾0 4 1 0 曲靖0 4 0 0 56 56 5 6 5 6 5 l 5 1 5 1 5 1 8 1 8 1 8 0 8 4 7 7 7 7 8 O 7 8 3 3 4 4 9 9 6 7 躬 钙 0 O 9 9 5 5 2 5 卯 鼹 3 3 4 4 9 9 6 7 钙 们 躬 1 1 4 8 6 5 1 3 乃 ； 2 0 0 9 0 5 O 8 9 5 5 4 5 4 4 4 3 长 江科 学院院报 2 0 1 2 g - 由于不 同电厂粉煤灰 的需 水量 比有较 大的差 异 ， 试验过程中对单位用水量及引气剂掺量进行 了 适当的调整， 以使新拌碾压混凝土 V C值达到 3 7 S ， 含气量达到 3 4 的设计要求 。 4 2 掺不同品质粉煤灰碾压混凝土的性能 对 6种掺 I 级粉煤灰和 8种掺 级粉煤灰的碾 压混凝土的 V C值 、 含气量等新拌混凝土拌和物性 能及抗压强度 、 轴拉强度 、 极限拉伸值等力学性能试 验结果分别列于表 5 、 表 6 。 4 2 1 抗压 强度 从表 5中试验结果可看 出， 6组掺 I级粉煤灰 碾压混凝土 2 8 d ， 9 0 d龄期抗压强度均达到设 计要 求 。掺 I 级粉煤灰碾压混凝土 2 8 d龄期平均抗压 强度已分别达到或接近其 9 0 d龄期设计强度等级 ， 9 0 d龄期碾压混凝 土平 均抗 压强度均达到设计要 求 ， 且有较大的富裕。 从表 6试验结果可知 ， 掺 级粉煤灰碾压混凝 土配合比的2 8 d 龄期抗压强度除凯里稍低外， 其余 均达到设计要求 ； 9 0 d龄期抗压强度均满足设计要 求 。掺 I 级 、 级粉煤灰碾压混凝 土的抗压强度增 长率平均值见 图 1 。从图 1可知 ， 掺 级粉煤灰 的 碾压混凝土 9 0 d龄期抗压强度增长率为 1 4 6 。掺 级粉煤灰碾压混凝土的强度增长率与掺 I 级粉煤 灰碾压混凝土相差不大 ， 其 中掺 级粉煤灰 9 0 d龄 期抗压强度增长率稍大于 I级粉煤 灰碾压混凝土。 掺 级粉煤灰碾压混凝土的各龄期抗压强度均低于 掺 I 级粉煤灰碾压混凝土。 图 1 掺不 同品质粉煤灰碾压 混凝 土强度增 长率试 验结果 F i g 1 Th e c o mpr e s s i v e s t r e n g t h g r o wt h r a t e s o f RCC wi t h fly a s he s o f di ffe r e nt qua l i t i e s 4 2 2轴 拉 强度 对表 5 、 表 6中掺 I 级 和 级粉煤灰碾压混凝 土 ， 分别取 2个龄期 ( 2 8 d ， 9 0 d ) 的 1 2组和 1 8组数 据 ， 分析轴拉强度 ( R ) 与抗压强度 ( R ) 的关系 ， 得 到相互之间的回归关系式 ， 见 图 2 。分别取掺 I级 粉煤灰的 6组数据和掺 级粉煤灰的 8组数据的平 均值， 计算轴拉强度与抗压强度的比值， 得到掺 I 级 粉煤灰碾压混凝土 2 8 d ， 9 0 d龄期的拉压 比分别为 0 1 0 和0 0 9， 掺 级粉煤灰碾压混凝土 2 8 d ， 9 0 d龄 期 的拉压 比分别为0 1 1 和0 1 0 。由此可知掺 I级 、 级粉煤灰碾压混凝土各龄期拉压 比相当。 表 5 掺 I 级 粉煤 灰的碾压混凝土力学性能试验结果 T a b l e 5 T e s t r e s u l t s o f me c h a n i c a l p r o p e r t i e s o f RC C wi t h g r a d e - l fl y a s h R 1一G Y 贵阳 Rl P X 盘县 R 1一A S 安顺 R1 一T D 田东 R 1一X W 宣威 R 1一【 J J 曲靖 刚 一L B 来宾 5 O 4 9 4 0 5 O 4 5 3 9 4 8 2 5 4 O 4 0 4 0 3 4 3 5 3 2 1 3 3 1 3 6 1 4 5 1 3 3 l 2 1 1 2 7 1 1 8 2 4 0 2 6 8 2 4 8 2 7 7 2 4 0 2 4 9 2 4 2 3 6 0 3 8 0 3 7 8 4 0 2 3 4 5 33 9 3 4 6 2 7 9 3 0 0 2 7 6 3 1 2 2 6 7 2 8 5 2 6 8 3 1 8 3 47 3 7 8 3 8 1 3 43 3 4 4 3 7 7 0 7 8 0 8 4 O 8 5 0 9 4 O 8l 1 0 3 0 9 0 0 9 5 O 9 3 1 0 4 0 9 6 0 9 7 0 9 4 0 9 7 第 1 2期 王述银 等粉煤灰品质对碾压混凝土性能的影响 9 1 抗压强度 MP a ( a ) 掺I 级粉煤灰 抗压 强度MP a 掺n 级粉煤灰 图2 掺不同粉煤灰碾压混凝土轴拉强度与 抗压强度之间的关系 Fi g 2 The r dat j 0 ns hi p be t we e n a xi a l t e ns i l e s t r e ngt h a n d c o mp r e s s i v e s t r e n g t h o f RCC wi t h fl y a s h e s of d i ffe r e n t qu ali t i e s 经计算掺 I 级粉煤灰碾压混凝土 2 8 d和 9 0 d 龄期轴拉强度分别 为3 O 8 和4 O 9 ， 掺 级 粉煤灰碾 压混凝土2 8 d 和 9 0 d龄期的轴拉强度分别为2 7 8 和3 5 0 。可以看 出， 掺 级粉煤灰碾压混凝 土各 龄 期 的轴拉强度和 9 0 d龄期轴拉强度增长率均低 于 掺 I 级粉煤灰碾压混凝土。 4 2 3 极 限拉 伸值 从表5 、 表 6的试验结果可知， 掺不同品质粉煤 灰碾压混凝土的 9 0 d龄期极 限拉伸值均达到设计 指标要求。对表 5 、 表 6中掺 I级和 级粉煤灰碾 压混凝土 ， 分别取 2个龄期 ( 2 8 d ， 9 0 d ) 的 l 2组和 1 8 组数据， 分析极限拉伸值( ) 与轴拉强度( 尺 ) 的关系 ， 得到相互之 间的回归关系式 ， 见 图 3 ， 并计 算掺 I 级粉煤灰 6 组数据和掺 级粉煤灰8组数据 的平均值和增长率， 掺 I 级粉煤灰碾压混凝土 2 8 d 和9 0 d 龄期的极限拉伸值平均值分别 为0 8 71 0 I 4 和1 0 2 1 0 一， 增长率分别为 1 0 0 和 1 1 8 ； 掺 级粉煤灰碾压混凝土 2 8 d和 9 0 d龄期的极 限拉伸 值平均值分别为0 8 61 0 和0 9 61 0 一， 增长率 分别为 1 0 0 和 1 1 2 。 图3 掺量不同品质粉煤灰碾压混凝土极限拉伸值 与轴拉强度之 间的关系 F i g 3 T h e r e l a t i o n s h i p b e t we e n u l t i m a t e t e n s i l e s t r a i n a n d a x i al t e n s i l e s t r e n g t h o f RCC 、 v i t h fl y a s h e s o f d i ff e r e n t q u a l i t i e s 掺不 同粉煤灰碾压混凝土 2 8 d龄期的极 限拉 伸值增长率基本相同， 掺 级粉煤灰碾压混凝土 9 0 d 龄期的极限拉伸值和增长率均稍低于掺 I级粉 煤灰碾压混凝土。不 同品质粉煤灰碾压混凝土 的极 限拉伸均值与轴拉强度均能较好 的符合线性关系 ， 但掺 级粉煤灰碾压混凝土的波动性稍大于掺 I 级 粉煤灰碾压混凝土。 4 2 4耐久性 能 对掺 6种 I 级灰和 8种 级灰的碾压混凝土试 样进行 了 9 0 d龄期 的抗冻性能 、 抗渗性 能试 验 ， 试 验结果分别列于表 7 、 表 8 。 表7 掺 I 级粉煤灰碾压混凝土抗冻、 抗渗性能试验结果 T a b l e 7 A n t i - f r e e z e a n d a n t i p e r me a b i l i t y p e r f o r ma n c e s o f RC C wi t h g r a d e - I fl y a s h e s 5 0 8 8 8 O 8 O 7 2 0 O O 3 O l 一 一 一 一 一 一 O 0 6 5 5 5 5 7 O O 0 2 O O ；呈；呈 ；呈；呈；呈 ， F F F F F F F F 3 7 0 2 6 5 3 7 6 5 0 6 3 5 7 9 8 8 7 8 8 8 8 6 6 9 3 5 9 5 7 3 跖 昭 盯 8 8 6 l 8 1 7 7 卯 踮 卵 9 2 3 3 9 O 4 1 昌 g 盯 盯 8 g 5 3 2 4 0 3 2 6 O O O O 5 O l 2 5 3 2 3 9 3 4 3 O O O O l O 0 1 5 2 1 3 2 3 3 O 0 0 O O 0 O 1 1 6 3 0 0 O O O O O O 里 阳 县 顺 东 威 靖 宜 凯 贵 盘 安 田 宣 曲 粜 一 一 一 一 一 一 一 一 刚 刚 刚 刚 m 刚 长江 科学 院院报 从表 7可知 ， 6组掺 I 级灰碾压混凝土经过 1 0 0 次冻融循环后 ， 质量损失在 01 2 之间 ， 相对动 弹模量在8 3 1 一8 9 3 之间 ； 8组 掺 级灰碾压 混凝土 ， 经 过 1 0 0次冻 融 循 环 后 ， 质 量 损 失率 为 0 2 5 0 ， 相对动弹模量为6 9 7 8 7 3 ； 在 保证含气量满足设计要求的情况下 ， 掺 I 级 、 级粉 煤灰碾压混凝土均达到抗冻等级的设计要求 。经过 相 同冻融循环次数后 ， 掺 级粉煤灰较掺 I级粉煤 灰碾压混凝土的质量损失率增大。 1 4 组掺 I 级、 级粉煤灰碾压混凝土的抗渗等 级均满足 W6 设计要求。其中掺 I 级粉煤灰的碾压 混凝土的渗水高度集中在1 5 4 0 C IT I ， 掺级粉煤 灰碾压混凝土的渗水高度集 中在0 51 2 c m。 4 2 5绝热 温升 混凝土绝热温升值是指在绝热条件下， 由水泥 的水化热引起 的温度升高值 。为了验证不同品质粉 煤灰掺量对混凝土绝热温升的影响 ， 掺 I 级 、 级粉 煤灰碾压混 凝土的水 泥用量 均为 8 6 k g m 。试验 结果如图 4所示。 图 4 掺不 同品质粉煤灰碾压混凝土 的绝热温升 Fi g 4 Th e a d i a b a t i c t e mp e r a t u r e r i s e s o f RCC wi t h fl y a s h e s o f d i ffe r e n t q u a l i t i es 比较绝热温升试验结果可知， 不同品质的粉煤灰 对碾压混凝土的早期绝热温升有一定的影响， 一般活 性高的粉煤灰， 混凝土早期的绝热温升高。但从图4 可知 ， 掺 级粉煤灰混凝土的早期绝热温升反而高于 掺I 级粉煤灰混凝土， 原因是掺用不 同外加剂的影响。 I 级粉 煤灰 碾压? 昆凝 土掺加 的是 浙江 龙游 生产 的 z B一 1 R c c l 5 高温型缓凝高效减水剂， 初凝时间较长， 影响了水泥的水化放热过程， 导致早期绝热温升较 低； 掺 级粉煤灰混凝土掺加了江苏博特生产的J M一 常温型缓凝高效减水剂 ， 初凝时间较短， 早期水化放 热速率较快， 导致早期绝热温升较高。粉煤灰品质对 碾压混凝土最终绝热温升影响较小 ， 因此， 最终绝热 温升主要取决于胶凝材料的用量。 4 2 6 粉煤灰品质指标对碾压混凝土性能的影响 从表 1 、 表 2粉煤灰品质检验结果可知 级粉 煤灰的细度、 需水量比、 烧失量等参数均大于 I 级粉 煤灰 。用水量是影响? 昆 凝土结构和性能的最敏感因 素之一 ， 粉煤灰 的需水量 比在客观上反应 了粉煤灰 对混凝土单位用水量的影响。粉煤灰的细度对混凝 土性能有着重要 的影响 J ， 细度 越细 ， 火 山灰反应 越快 ， 对混凝土强度 的贡献 越大 ， 能改善孔结构 ， 减 少于缩变形。烧失量是 指粉煤灰 中未燃烧 完全 的 碳 ， 较大的烧失量将增加粉煤灰的需水量 比， 对引气 剂有较强的吸附能力， 影响混凝土抗冻性能。 图5 分析了5 种不同细度( F ) 和需水量比( 尺 ) 的 I级 和 级 粉煤 灰对 碾压 混凝 土抗 压 强度 比 ( R ) 的影响 ， 从 图中可 以看出 ， 细度和需水量 比与 抗压强度比呈对数函数递减趋势关系； 细度越细， 混 凝土的抗压强度 比越高 ； 同样 ， 需水量 比越小 ， 混凝 土的抗压强度 比越高。受细度 、 需水量 比、 烧失量 、 s O ， 含量等粉煤灰品质参数值 的综合影 响， 掺 级 粉煤灰 的碾压混凝土的抗压强度、 轴拉强度、 极 限拉 伸值均低于掺 I 级粉煤灰碾 压混凝土 ， 且抗冻性能 也相对较差。 94 9 0 86 骥 出 8 2 78 细 度 ( a ) 粉煤灰细度与混凝土 抗压 强度 比的关系 需水量比 ( b ) 粉煤灰需水量比与混凝土 抗压 强度 比的关系 图5 粉煤灰细度和需水量比对混凝土抗压强度比的影响 F i g 5 Th e i n flu e n c e o ffly a s h S fi n e n e s s a n d wa t e r d e ma n d r a t i o o n c o mp r ess i v e s t r e n g t h r a t i o 5 碾压混凝土合理使用粉煤灰的原则 在碾压 昆凝土配合 比设计时 ， 为 了确保工程质 量， 对掺粉煤灰碾压混凝土各性能参数值留有一定 的富裕。由试验结果可知： 掺 I级粉煤灰碾压混凝 土各龄期性能参数均有一定程度的富裕； 掺 级粉 煤灰碾压混凝土各龄期性能参数基本能达到设计要 求， 部分参数值稍有富裕。掺粉煤灰碾压混凝土的 性能主要受粉煤灰的细度、 需水量比、 烧失量的影 响 ， 试验选择的 级粉煤灰的细度、 需水 量 比、 烧失 量均较小 ， 对混凝土性能的影响也相对较小 。 因此 ， 为保证碾压混凝土力学性能、 耐久性能 良 好， 应优先使用 I 级粉煤灰， 当 I 级粉煤灰供应不足 第 1 2期 王述银 等粉煤灰品质对碾压混凝土性能的影响 9 3 时 ， 可选择部分物理化学品质优 良， 且性能稳定 的 级粉 煤 灰。建 议 选 择 细 度 2 0 、 需 水 量 比 1 0 0 、 烧失量 5 ， 且其他参数值达到国家标准要 求 的 级粉煤灰 。 6 结论 掺 I 级粉煤灰碾压混凝 土 2 8 d龄期平均抗压 强度已分别达到或接近其 9 0 d龄期设计强度 等级 ； 掺 级粉煤灰碾压混凝 土 2 8 d抗压强度基本能达 到设计要求； 掺 I 级、 级 9 0 d龄期的抗压强度、 轴 拉强度、 极限拉伸值、 抗冻性、 抗渗性和绝热温升均 能达到设计要求 ， 且有较大 的富裕。 粉煤灰品质中的参数值对碾压混凝土各项性能 变化有着重要影响。细度和需水量比与抗压强度 比 呈对数函数递减趋势关系。细度越细， 需水量比越 低 ， 烧失量越低则碾 压混凝土 的抗 压强度 、 轴拉强 度、 极限拉伸值越高， 碾压混凝土的抗冻性能也越 好 。 与掺 I级粉煤灰 相 比， 受粉煤灰 细度 、 需 水量 比、 烧失量等品质参数值的影响， 掺 级粉煤灰的碾 压混凝土的抗压强度 、 轴拉强度 、 极限拉伸值略低 ， 抗冻性能稍差， 抗渗性能相当。掺 I 级粉煤灰和掺 级粉煤灰对碾压 混凝土 的绝热温 升没有 明显影 响。 大坝碾压混凝土应优先使用 I 级粉煤灰， 在 I 级粉煤灰供应不足时可选择物理化 学品质优 良， 细 度 2 0 、 需水量 比 1 0 0 、 烧失量 5 ， 其他参 数值达到国家标准要求且性能稳定的 级粉煤灰。 参考文献 ： 1 杨华全， 李文伟水工混凝土研究与应用 M 北京 ： 中国水 利水 电出版社， 2 0 0 5 ： 3 49 2 ( Y A N G H u a q u a n， L I W e n we i Hy d r a u l i c C o n c r e t e Re s e a r c h a n d A p p l i c a t i o n M B e i j i n g ：C h i n a Wa t e r P o w e r P r e s s ， 2 0 0 5 ： 3 4 9 2 ( i n C h i n e s e ) ) 2 G A O P e i w e i ，wu S h e n g - x i n g ，L I N P i n g - h u a ，e t a 1 E f f e c t o f F l y As h o n De f o r ma t i o n o f Ro l l e r C o mp a c t e d C o n c r e t e J A C I M a t e ri a l s J o u rna l ， 2 0 0 6 ，1 0 3( 5 ) ： 3 3633 9 3 A me r i c a n C o n c r e t e I n s t i t u t e A C I 3 R一8 7 U s e o f F l y A s h i n C o n c r e t e R A C I Ma n u a l o f C o n c r e t e P r a c t i c e ， P a r t 1 ：Ma t e ria l s a n d G e n e r al P r o p e r t i e s o f C o n c r e t e Mi c h i g a n：AC I 1 9 9 4： 2 93 1 4 张承志商品混凝土 M 北京 ： 化学工业 出版社， 2 0 0 6 ： 3 7 5 8 ( Z HA N G C h e n g z h i C o m me r c i a l R e a d y m i x e d C o n c r e t e M B e r i n g ：C h e mi c a l I n d u s t r y P r e s s ， 2 0 0 6 ： 3 7 5 8 ( i n C h i n e s e ) ) ( 编辑： 赵卫兵) T h e I n fl u e n c e o f F l y As h Qu a l i t y o n RCC P e r f 0 r ma n c e WA N G S h u - y i n 一 ， G U O We n - k a n g ， - ， Q I N L i l i ， ( 1 Ma t e ri a l a n d E n g i n e e r i n g S t r u c t u r e D e p a r t m e n t ， Y a n g t z e R i v e r S c i e n t i f i c R e s e a r c h I n s t i t u t e ， W uh a n 4 3 0 01 0 ， Ch i na；2Re s e a r c h Ce n t e r o f W a t e r En g i n e e ring S a f e t y a n d Di s a s t e r P r e v e n t i o n o f MW R。 Ya n g t z e Ri v e r S c i e n t i f i c Re s e a r c h I n s t i t u t e ， Wu h a n 4 3 0 0 1 0， C h i n a) A b s t r a c t ： I n o r d e r t o a d d r e s s t h e s h o r t a g e o f G r a d e - I fl y a s h f o r r o l l e r c o mp a c t e d c o n c r e t e( R C C)d a m， t h e p o s s l 一 b i l i t y o f r e p l a c i n g Gr a d e - I fl y a s h w i t h G r a d e 1 f l y a s h w a s e x p l o r e d T h e p h y s i c a l a n d c h e mi c a l p r o p e r t i e s o f G r a d e I a n d G r a d e l I fl y a s h e s p r o v i d e d b y s e v e r a l p o w e r p l a n t s we r e t e s t e d T h e i r p e rf o r ma n c e s we r e d e mo n s t r a t e d a n d t h e pr o p e r d o s a g e a n d o t h e r mi x r a t i o s we r e d e t e rm i n e dTh e i n flue n c e s o f v a rio u s fly a s he s o n t h e c o mpr e s s i v e s t r e n g t h， t e n s i l e s t r e n g t h， u l t i ma t e t e ns i l e v a l u e s ， a n t i f r e e z e t ha w p e r f o r ma n c e， t h e a d i a ba t i c t e mpe r a t u r e ris e，i mpe r me a b i l i t y a nd o t h e r p r o p e r t i e s o f RCC we r e a n a l y z e d a n d c o mp a r e dTh e me c ha n i s m o f fly a s h a f f e c t i n g t h e c o n c r e t e p r o p e r t i e s we r e d i s c u s s e d Th e p r i nc i p l e o f t he r a t i o n a l u s e o f fly a s h f o r d a m c o n c r e t e wa s p u t f o r wa r d Ke y wo r d s ： fl y a s h ；r o l l e r c o mp a c t e d c o n c r e t e ；u l t i ma t e t e n s i l e v a l u e ；s t r e n g t h
