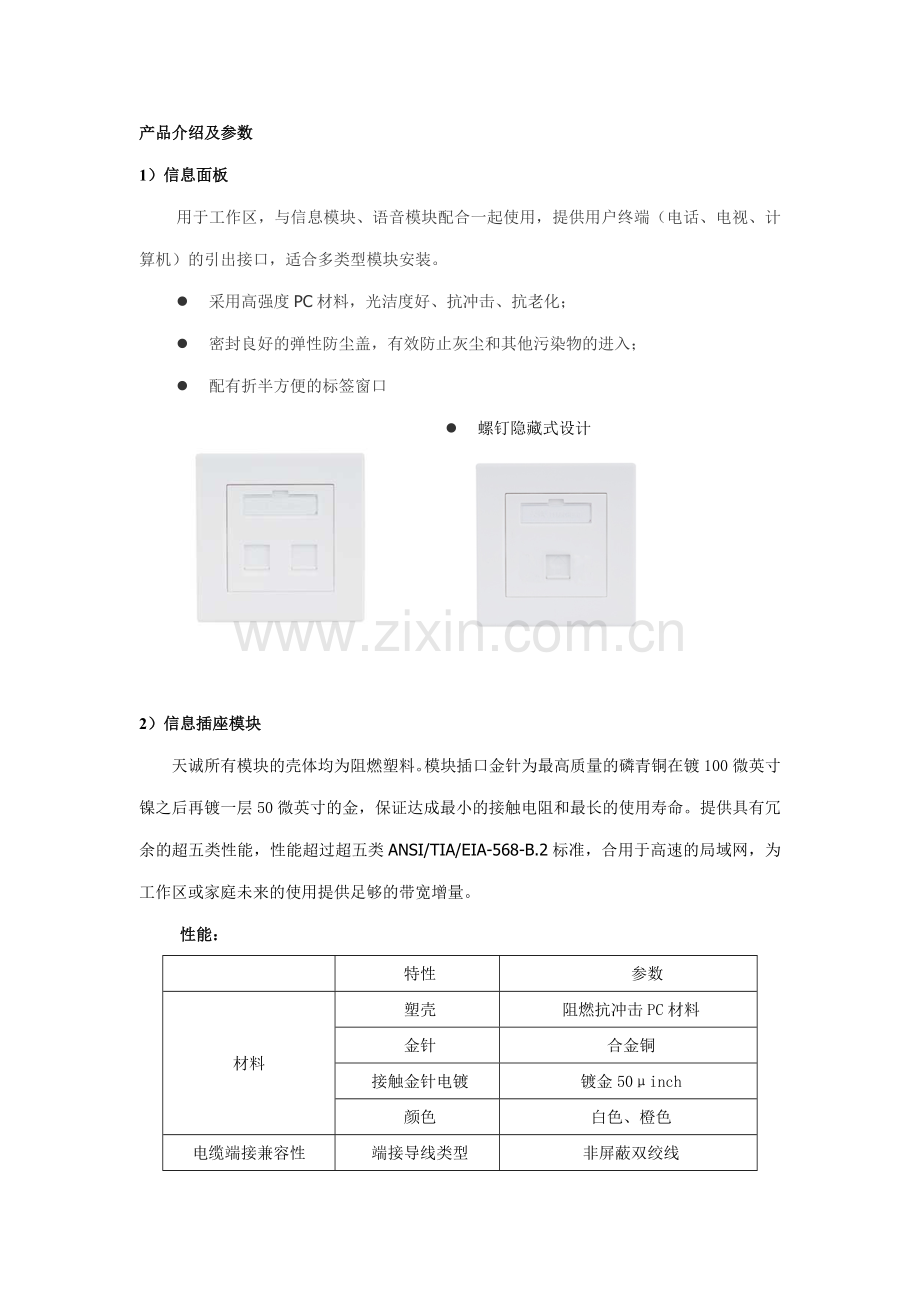

产品介绍及参数
1）信息面板
用于工作区，与信息模块、语音模块配合一起使用，提供用户终端（电话、电视、计算机）的引出接口，适合多类型模块安装。
l 采用高强度PC材料，光洁度好、抗冲击、抗老化；
l 密封良好的弹性防尘盖，有效防止灰尘和其他污染物的进入；
l 配有折半方便的标签窗口
l 螺钉隐藏式设计

2）信息插座模块
天诚所有模块的壳体均为阻燃塑料。模块插口金针为最高质量的磷青铜在镀100微英寸镍之后再镀一层50微英寸的金，保证达成最小的接触电阻和最长的使用寿命。提供具有冗余的超五类性能，性能超过超五类ANSI/TIA/EIA-568-B.2标准，合用于高速的局域网，为工作区或家庭未来的使用提供足够的带宽增量。
性能：

特性
参数
材料
塑壳
阻燃抗冲击PC材料
金针
合金铜
接触金针电镀
镀金50μinch
颜色
白色、橙色
电缆端接兼容性
端接导线类型
非屏蔽双绞线
端接电缆外径
5.5~6.5
导线标称直径
23、24AWG
端接导线数量
4对
机械操作耐久性
导体端接次数
大于200次
插头接插次数
大于750次
电气特性
接触电阻
≤2.5mΩ
绝缘电阻
≥1000 mΩ
抗电强度
DC1000V（AC 700V）1分钟，无击穿无飞弧
l 信息模块具有防尘设计
l 支持568A、568B两种打线方式
l 壳体塑料均采用阻燃材料
l 插拨次数>1000次
l IDC可反复卡接次数>350次
l 信息模块采用180度IDC打线方式

3）室内超五类非屏蔽双绞线
天诚系列超五类线缆能以最佳的性能质量传输数据、图像和视频的应用并且支持百兆以太网100Base-TX、100Base-T、以及千兆网的1000Base-T，具有全功率总和近端串音特性，完全符合未来网络的应用与发展需求。并且该线缆使用传统的圆型电缆设计，线径较细（外径5.3mm），既保证施工的便捷性，又可以节省线管线槽的投资。
室内超五类非屏蔽双绞线
l 铜导体直径应为24AWG，约为0.51mm
l 传输带宽≥100MHz
l 绝缘应采用高密度聚乙烯（HDPE）其断裂延伸率≥300%
l 采用70度阻燃护套厚度约为0.6mm，
l 三股锦纶丝绞合而成的撕裂绳

结构图

室内六类非屏蔽双绞线
l 铜导体直径应为23AWG，约为0.57mm
l 传输带宽≥250MHz
l 绝缘应采用高密度聚乙烯（HDPE）其断裂延伸率≥300%
l 护套厚度约为0.6mm，室内双绞线必须具有阻燃性
l 三股锦纶丝绞合而成的撕裂绳
l 具有十字骨架

电气特性：
项目名称
单位
标准与规定
实测结果
单根导体直流电阻
Ω/100m
≤9.5
8.84
线对直流电阻不平衡
---
≤2.5%
≤0.7%
工作电容
nF/100m
≤5.6
≤5.2
介电强度DC
(导体间)
---
1.0KV无击穿
无击穿
绝缘电阻
(导体/导体)
MΩ·km
≥5000
>5000
超五类性能参数：
频率
特性阻抗
衰减
（NEXT）
（ELFEXT）
（RL）
MHz
Ω
dB/100m
dB/100m
dB/100m
dB
1
100±15
2.0
76.1
66.2
25.6
4
3.9
67.5
57.2
34.5
10
6.4
62.8
51.9
31.9
16
8.2
54.7
53.7
44.7
20
9.2
59.2
53.7
37.7
31.25
11.7
55.4
53.2
45.7
62.5
16.9
53.8
58.5
40.1
100
21.8
55
59.2
33.0
六类性能参数：
频率
特性阻抗
衰减
（NEXT）
（ELFEXT）
（RL）
MHz
Ω
dB/100m
dB/100m
dB/100m
dB
1
100±15
2.0
76.1
66.2
25.6
4
3.9
67.5
57.2
34.5
10
6.4
62.8
51.9
31.9
16
8.2
54.7
53.7
44.7
20
9.2
59.2
53.7
37.7
31.25
11.7
55.4
53.2
45.7
62.5
16.9
53.8
58.5
19.6
100
21.8
55
59.2
24.3
250

31.16
44.2
28.1
16.2
4）非屏蔽19英寸配线盘
用于超五类布线的设备间或配线间，实现干线分派和网络或终端设备连接。IDC可卡接次数≥300次，RJ45插座可插拨次数≥1000次；线缆安顿托板能保证线缆安装的弯曲半径，减小线缆应力，保证数据的传输性能。分体式配线架可与天诚现有的180度模块配合使用；易拆装、可替换的端口标示条。
l 模块化设计，方便拆装
l 具有后理线托盘，以保证线缆的整齐性和弯曲半径
l 其标签应与配线架一体，方便整齐
l 配线架支架应为金属材质，表白具有防静电解决。

通用的分体式配线架与天诚的180度快速安装的六类、超五类模块相配合。更可与未来的其他嵌入式连接件进行现场配置，提供远超过传统预配置配线架的灵活性，实现多媒体信号的集中配线。配线架专为19英寸标准机柜设计，标准配置有24个六类或超五类连接模块，同时兼容T568A和T568B配线方式。背部设有线缆安顿条，有效保证线缆的弯曲半径。所有的配线架都符合并超越工业标准。所有级别的连接器均完全满足并超越TIA-568-B中相应章节。

5）地面型插座
* 多品种、多型号可供选择，满足绝大多数场合的需要；
* 可提供弹起式、弹盖式、启动式，3为到12位各种规格；
* 采用优质黄铜或不锈钢基材，表面特殊解决，历久弥新；
* 各型均采用防渗设计，关闭时水不易进入；
* 可配套提供各种专业模块，提供多媒体的集中管理；
天诚的启动式金属地面插座提供了迅速、灵活的现场安装。适合开放场合的布线，金属地盒可预置在架空地板上，或预埋在地坪中。底盒高度可随着现场需求进行调节，提供3位、6位、8位、10位、12位、18位端口的多种选择，您可以在天诚提供的数十种模块（涉及各种电脑显示器插座、有线电视插座、话筒插座、AV插座等）进行各种各样的配置，并为将来也许的扩展提供方便。启动式金属地面插座采用高纯度铜、不锈钢加工成型，光洁度高，抗冲击、耐腐蚀。上盖特别设计有出线小口，在连接线缆后可关闭上盖，防止污物进入。特别适合机房、调音室等线缆集中连接的场合。所有地面插座都标配一块底盒盖板，现场安装无需考虑预埋的底盒被水泥等地坪材料覆盖掩埋。
6）理线架（用于整理跳线）
* 可提供开放式、封闭式、两种规格；
* 有1U、2U两种不同的高度，配合不同的配线架，达成最佳的配线效果；
* 特有黑色细砂纹喷涂解决，防止挂伤电缆；
天诚公司的封闭式理线架为光纤及传统的超5类、6类铜缆布线提供了一种灵活简便的解决方法。这种高质量、多功能的理线架对线缆进行“瀑布”管理，可以保证合理的弯曲半径和线缆整体性，结构更具耐用性。非常适合高效的、易于调节的机柜线缆管理。
7）高速跳线
* 性能远高于TIA/EIA568B标准；
* 三叉高低针RJ45头， 50μinch镀金；
* 通过整体注塑工艺，消除连接部位的应力；
* 护套特别加长，保证线缆的弯曲半径；
* 采用7根32AWG细铜丝，具有更好的柔韧性；

天诚的跳线超过行业标准及规范。采用符合TIA/EIA568B标准所规定的电缆线以保证能提供足够小的弯曲半径及足够长的弯曲寿命，配之以独有的错位三叉RJ45水晶头以保证最小的接触电阻，满足管理间交叉配线的信号传输。

特性
参数
材料
插头塑壳
PC材料
线缆
4对双绞软线缆
接触簧片电镀
镀金50μinch
颜色
黄、橙、蓝、
长度
1米、1.5米、2米、3米等
机械操作耐久性
导体端接次数
大于200次
插头接插次数
大于750次
电气特性
接触电阻
≤2.5mΩ
绝缘电阻
≥1000 MΩ
抗电强度
DC1000V（AC 700V）1分钟，无击穿无飞弧

8）110配线架
* 提供无腿式、有腿式、机架式等多种规格，满足不同客户的需求；
* 配备4对、5对110连接块，可卡接不同规格的线缆；
* 性能远高于TIA/EIA 568B标准；
* 自带标签标记系统，使用方便；
天诚110配线架涉及：
1、110背板
2、无腿型110配线架
3、标签栏

110配线基座可安装在墙上或19英寸标准背板上成为紧凑而又实用的语音/数据110配线架。墙上型110配线架常规有50对、100对，并可选择带支架（有腿型）或不带支架（无腿型），支架可在基座后部提供更多空间用于走线。基座带有卡扣，可以根据需要组成任意对数的110配线架(必须是50的倍数)。安装在19英寸标准背板上的配线架又称为机架型110配线架，兼容标准19英寸机柜中，是端接主干大对数电缆的最佳解决方案。所有的110配线架都带有标签夹和标签条。
性能：

特性
参数
材料
基架
复合塑料
金针
合金铜
接触金针电镀
镀镍
颜色
象牙色
电缆端接兼容性
端接导线类型
非屏蔽双绞线
端接电缆外径
5.5~6.5
导线标称直径
22~26AWG
端接导线数量
4对、25对、50对、100对
机械操作耐久性
导体端接次数
大于200次
插头接插次数
大于750次
电气特性
接触电阻
≤2.5mΩ
绝缘电阻
≥1000 mΩ
抗电强度
DC1000V（AC 700V）1分钟，无击穿无飞弧

9）110跳线
* 唯一可用于110连接块上的可现场制作的5类快接跳线；
* 可提供1、2、4对的快接跳线；
* 简朴的压入/拔出配线替代了传统的飞线打接的操作，大大提高了电话配线的灵活性和可标记性；
* 可以提供110转RJ45或110到110等多种跳线形式；
* 可根据需要提供RJ45转110，1分2、1分4等特殊规格跳线；

110跳线是用于110配线架之间或110配线架与标准配线架及设备之间的配线连接，应用于语音、数据之间的管理，采用镀金50微英寸的鸭嘴连接头压接而成。
10）光纤跳线及尾纤
l 拥有多种型号的接头及单模、多模多种规格；
l 光纤端面高精度研磨，拥有最高的连接性能，极低的插入损耗；
l 机械性能满足IEC 874-7、CECC 86115-80、EN 50173和TIA/EIA568B等相关规定；
天诚的光纤跳线及尾纤为当今光纤网络提供最佳的性能。任何光纤产品的目的在于：在光纤和连接器端创建一个透镜。为了发明这个高质量的透镜，天诚结合采用了当今最为先进的激光干涉研磨技术和最为严格的插入和回波损耗测量技术。天诚选择了最佳的光纤和连接器，并保证其良好的性能。无论是多模还是单模光纤，也无论是SC、ST、LC还是MT-RJ，天诚的每一个产品都100%测试合格以满足用户的最高质量规定。
特点：
多模光纤 62.5/125μm
跳线直径：φ3 mm
插芯端面类型: PC研磨
机械性能满足 IEC 874-7 和 CECC 86115-80
连接方式：螺纹锁紧方式连接, 抗拉强度高
性能特性：
插入损耗: < 0.3 dB
典型值： 0.10 dB
回波损耗:
单模: PC > 40 dB
多模：PC > 35 dB
光纤耦合器
特点：
插入损耗低
连接器对中精度高，使用方便
可提供磷青铜或氧化锆陶瓷套筒
FC型适配器采用金属螺纹连接结构
SC、MU、LC型适配器采用插拔式锁紧结构
ST 型适配器采用带键的卡口式锁紧结构
反复性、互换性好，环境稳定性好
性能指标
插入损耗：0.15dB（SM），0.2 dB（MM），
回波损耗: ≥55dB（SM）
抗张力：200~600克
反复插拔：增量小于0.2 dB（500次）
11）大对数电缆
l 分为16、25、50、100对几种规格；
l 可满足五类、三类传输标准；
l 连接绝缘一致，提供非常低的传输延时；
l 采用高品质材料，室外线缆抗紫外线辐射、防水、抗外部压力；
l 全色谱彩色编码绝缘体。
大对数线缆与110配线架等配线设备结合，可实现语音或数据交叉传输及配线。精密的绞距控制可以获得最佳的NEXT值，连接绝缘的一致性控制提供了极低传输损耗及延时。小型化的外径尺寸可以减少安装中的电缆的扭曲。25、50对大对数线缆可以提供5类或3类传输性能，性能远高于TIA/EIA568B标准规定。更可提供3类100对线缆以满足楼层大对数主干的需要。
技术指标：

频率
特性阻抗
衰减
近端串音衰减
（NEXT）
等电平远端衰减
（ELFEXT）
回波损耗
MHz
Ω
dB/100m
dB/100m
dB/100m
dB
—
≤
≥
≥
≥
1
100±15
2.0
62
61
17
4
4.1
53
49
18.8
10
6.5
47
41
20
16
8.2
44
37
20
20
9.2
43
35
20
31.25
11.7
40
31
18.6
62.5
17.0
35
25
16.5
100
22.0
32
21
15.1

12)光纤配线架
* 多用途设计，可满足标准机柜及挂墙安装的规定；
* V型进线设计，最大限度减少光纤弯曲半径；
* 多端口、模块化设计，适合光纤的冗余扩充：6口至48口通用一个机架；
* 可安装涉及SC、ST、FC、LC、MTRJ在内的多种安装面板，并支持混搭；
* 安装面板所用的适配器拥有极高的物理精度，保证极底的插入损耗；
天诚的熔接式光纤配线架在一个机架单位内(1U)可以安全地保护和安装最多达48个熔接的光纤头(使用MT-RJ或LC适配器安装面板)。适合大小光纤的熔接和安装。每个光纤配线架都提供了完整的、灵活的光缆进线和出线通道，可以同时为水平和主干网络的室内或室外光缆提供直接或交叉的连接。配合不同的安装面板可以组成不同密度、不同种类的光纤配线架。此光纤配线架还可以挂墙式安装，为结构化布线的设计提供了极大的灵活性。
注：光纤配线架必须与安装面板配合使用，只有适配器无法固定。
13)机柜
* 高强度冷轧钢板制作，结构合理、牢固；
* 大面积玻璃或网孔前门，美观、大方；
* 全喷塑解决，防止碰伤、腐蚀；
* 符合ANSI/EIA RS-310-D、DIN41491等相关规范；
* 提供6U~18U（挂墙式安装），22U~42U（落地式），600×600、600×800、800×800等多种规格；

天诚机柜有一个安全玻璃或网孔冷轧板前门，可拆除的侧板和后门，所有的门均可被锁定。它还装有多个散热风扇以及可调整的设备托盘。内部四根竖梁具有符合EIA标准的方孔，并可以前后调整，能适合绝大多数符合EIA 19'设备的安装，提供6到42个机架单位。
14）光缆：紧套式（GJFJV）
用外径为250μm的紫外光固化一次涂覆光纤直接紧套一层材料制成900μm紧套光纤。以紧套光纤为单元，在单根或多根紧套光纤四周布放适当的抗张力材料，挤制一层阻燃护套料，制成单芯或多芯紧套光缆。
结构图：

样品如下：

项目
技术参数
产品规格
GJFJV
芯数
4芯
6芯
8芯
12芯
芳纶
1580dtex×8
1580dtex×10
1580dtex×10
1580dtex×14
外护直径
4.7±0.2
5.2±0.2
5.8±0.2
6.3±0.2
光缆外护壁厚
0.8±0.1
0.9±0.1
0.9±0.1
0.9±0.1
短期拉力 N
220
300
300
400
短期压扁力N/100mm
1000
1000
1000
1000
光缆重量 kg/km
17.6
22.8
26.7
32.7
最小弯曲半径
10倍外径
使用温度
-20～70
紧套被覆材料
PVC
光缆外护颜色
多模为橙色、单模为黄色
光缆外护材料
PVC(阻燃聚氯乙烯)
敷设方式
室内穿管、桥架

室外中心束管式(GYXTW)
该光缆结构是将单模或多模光纤套入由高模量的聚材料做成的松套管中，套管内填充防水化合物。松套管外用一层双面镀铬涂塑钢带纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后聚乙烯（PE）护套成缆。
结构图：

样品如下：

项目
技术参数
产品规格
GYXTW
光纤
OM1、OM2、OM3、OS1
光缆芯数
2-12芯
松套管
PBT
松套管外径
3.0
中心加强件
两根高强度磷化钢丝
钢丝直径(mm)
1.3
铠装
双面镀铬涂塑钢带（PSP）
钢带厚度*宽度(mm)
0.25*17
光缆外护材料
聚乙烯（PE）
缆径(mm)±0.2
10.0
缆重(kg/km)
110
储存温度
-40℃至+70℃
使用温度
-30℃至+70℃
弯曲半径
静态10倍缆径、动态20倍缆径
敷设方式
管道、架空、直埋

室外层绞式光缆（GYTA/S）
该光缆的结构是将单模或多模光纤套入由高模量的聚脂材料做成的松套管中，套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。松套管围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。涂逆铝带（钢带）纵包后挤制聚乙烯护套成缆
结构图：

样品如下：

项目
技术参数
产品规格
GYTA
光纤
OM1、OM2、OM3、OS1
芯数
2-20
22-30
32-36
38-60
62-72
74-84
86-96
98-120
122-144
松套管外径
1.8
2.0
2.0
2.2
2.2
2.2
2.2
2.2
2.2
钢丝直径
1.5
1.5
2.0
2.0
2.5
3.0
3.5
4.0
4.5
铝带厚度*宽度(mm)
0.25*25
0.25*25
0.25*25
0.25*25
0.25*25
0.25*25
0.25*25
0.25*25
0.25*25
缆径
9.8
10.2
10.7
11.1
11.6
12.4
13.1
14.5
16
缆重(kg/km)
82
85
105
110
130
130
143
190
220
中心加强件
高强度单根磷化钢丝
松套管
PBT
光缆外护材料
聚乙烯（PE）
储存温度
-40℃至+70℃
使用温度
-30℃至+70℃
弯曲半径
静态10倍缆径、动态20倍缆径
敷设方式
管道、架空

光纤特性：
多模A1b(OM1)
A1b多模光纤特性
光学特性
尺寸参数
芯直径
62.5±2.5
包层直径
125±2
芯/包层同心度误差
≤1.5
包层不圆度
≤2
芯不圆度
≤6
涂覆层直径(未着色)
245±10
涂覆层直径(着色)
245±15
包层/涂覆层同心度误差
≤12.5
光学特性
光纤等级
A
衰减（dB/km） @850nm
≤2.80
@1300nm
≤0.60
带宽(MHz.km) @850nm
≥200
@1300nm
≥600
数值孔径
0.275±0.015
背向散射特性(1300nm)
局部不连续点
≤0.1dB
光纤衰减不均匀性
≤0.1dB
双向背向散射系数差
≤0.1dB/km
几何特性
芯直径
62.5±2.5μm
芯不圆度
≤6.0%
包层直径
125±2μm
包层不圆度
≤2.0%
芯/包同心度偏差
≤1.5μm
涂层直径
245±10μm
涂层/包层同心度偏差
≤12.0μm
环境特性 @850nm波长和1300nm波长
温度特性（-60℃~+85°C）
≤0.15dB/km
热老化特性（85°C±2°C，30天）
≤0.20dB/km
浸水性能（23°C±2°C，30天）
≤0.20dB/km
湿热性能（85°C±2°C， RH85%，30天）
≤0.20dB/km
机械特性
光纤筛选应力
≥0.69GPa(100kpsi)
涂层剥离力（典型值）
1.4N
动态疲劳参数（典型值）
≥20
宏弯损耗（100圈，75mm直径） @850nm波长和1300nm波长
≤0.5dB
62.5/125光纤折射率剖面

62.5/125光纤典型衰减谱图

多模A1a(OM2)

尺寸参数
芯直径
62.5±2.5
包层直径
125±2
芯/包层同心度误差
≤1.5
包层不圆度
≤2
芯不圆度
≤6
涂覆层直径(未着色)
245±10
涂覆层直径(着色)
245±15
包层/涂覆层同心度误差
≤12.5
光学特性
光纤等级
A
衰减（dB/km） @850nm波长
≤2.40
@1300nm波长
≤0.55
带宽(MHz.km) @850nm波长
≥500
@1300nm波长
≥1000
数值孔径
0.20±0.02
背向散射特性(1300nm)
局部不连续点
≤0.10dB
光纤衰减不均匀性
≤0.10dB
双向背向散射系数差
≤0.10dB/km
几何特性
芯直径
50±2.5μm
芯不圆度
≤6.0%
包层直径
125±2μm
包层不圆度
≤2.0%
芯/包同心度偏差
≤1.5μm
涂层直径
245±10μm
涂层/包层同心度偏差
≤12.0μm
环境特性 @850nm波长和1300nm波长
温度特性（-60℃ ~+85°C）
≤0.15dB/km
热老化特性（85℃±2℃，30天）
≤0.20dB/km
浸水性能（23°C±2℃，30天）
≤0.20dB/km
湿热性能（85°C±2℃， RH85%，30天）
≤0.20dB/km
机械特性
光纤筛选应力
≥0.69GPa(100kpsi)
涂层剥离力（典型值）
1.4N
动态疲劳参数（典型值）
≥20
宏弯损耗（100圈，75mm直径） @850nm波长和1300nm波长
≤0.5dB
单模B1(OS1)
尺寸参数
芯直径
(8.6～9.5)±0.7
包层直径
125±1
芯/包层同心度误差
≤0.8
包层不圆度，%
≤2
涂覆层直径(未着色)
245±10
涂覆层直径(着色)
245±15
包层/涂覆层同心度误差
≤12.5
光学特性
典型衰减，@1310nm
≤0.36 dB/km
典型衰减，@1550nm
≤0.22 dB/km
零色散波长
1300-1324nm
零色散斜率
≤0.092ps/（nm2·km）
模场直径（MFD） @1310nm
9.2±0.4μm
偏振模色散（PMD）
单根光纤最大值
≤0.2ps/√km
链路最大值
≤0.12ps/√km
截止波长λcc
≤1260nm
有效群折射率（Neff） @1310nm
1.4675
有效群折射率（Neff） @1550nm
1.4680
宏弯损耗（60mm直径，100圈）@1550nm
≤0.1dB
背向散射特性（在1310nm和1550nm处）
衰减局部不连续点
≤0.05dB
衰减均匀性
≤0.05dB
背向散射衰减系数差异（双向测量）
≤0.05dB/km
几何特性
包层直径
125±1μm
包层不圆度
≤1%
芯层/包层同心度误差
≤0.5μm
涂覆层直径(未着色)
245±5μm
包层/涂覆层同心度误差
≤12.0μm
光纤翘曲半径
≥4m
交货长度（公里/盘）
24.7km；25.2km
机械性能
筛选应力最小值
0.69Gpa(100kpsi)
涂层剥离力（典型值）
1.4N
动态疲劳参数Nd
≥20
环境特性（在1310nm和1550nm）
温度特性（-60℃~+85°C）
≤0.05dB/km
热老化特性（85°C±2℃，30天）
≤0.05dB/km
浸水性能（23°C±2℃，30天）
≤0.05dB/km
湿热性能（85°C±2℃， RH85%，30天）
≤0.05dB/km
光纤颜色
序号
1
2
3
4
5
6
7
8
9
10
11
12
颜色
蓝
橙
绿
棕
灰
白
红
黑
黄
紫
粉红
青绿
