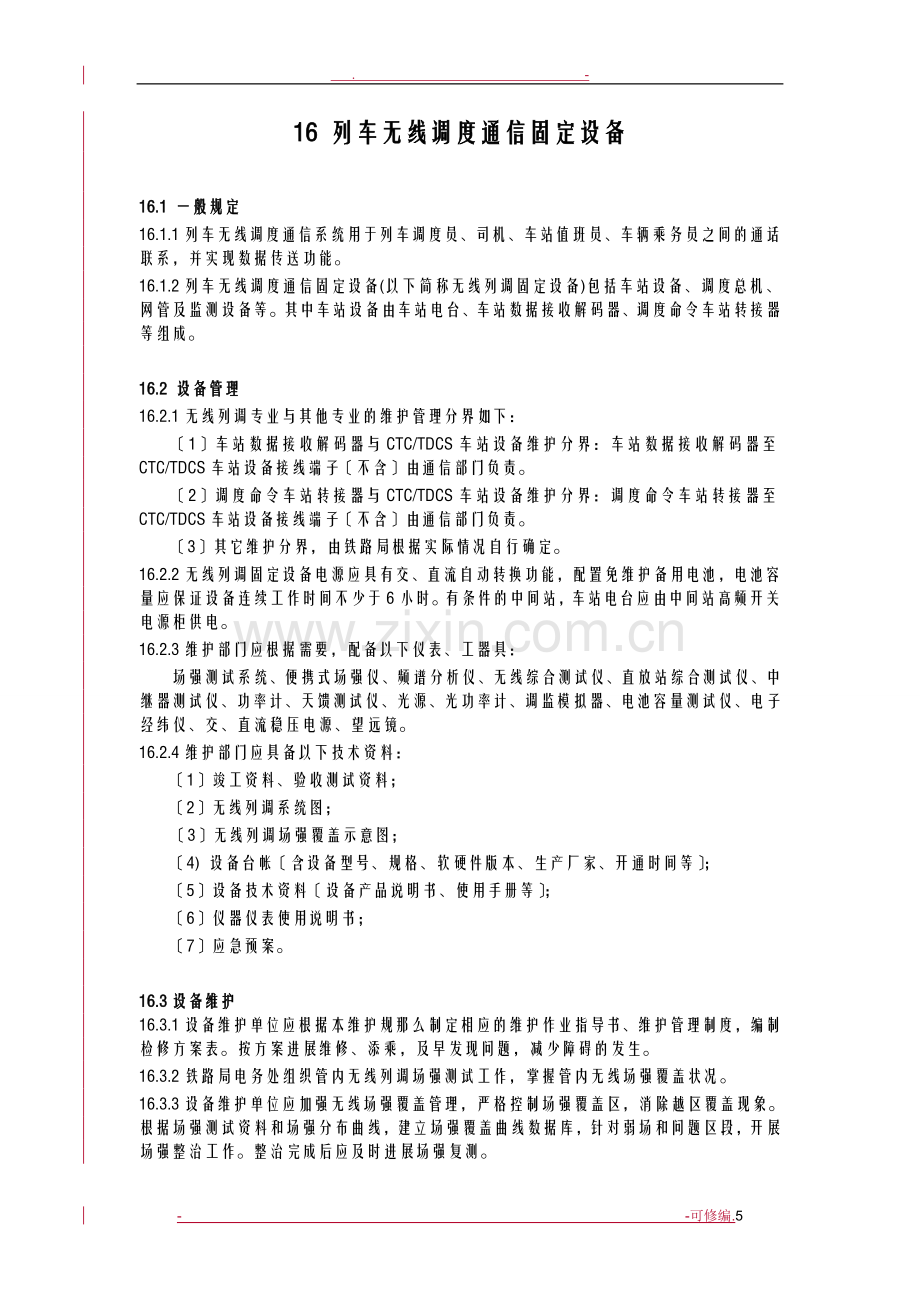

16 列车无线调度通信固定设备

16.1 一般规定
16.1.1列车无线调度通信系统用于列车调度员、司机、车站值班员、车辆乘务员之间的通话联系，并实现数据传送功能。
16.1.2列车无线调度通信固定设备(以下简称无线列调固定设备)包括车站设备、调度总机、网管及监测设备等。其中车站设备由车站电台、车站数据接收解码器、调度命令车站转接器等组成。

16.2 设备管理
16.2.1无线列调专业与其他专业的维护管理分界如下：
〔1〕车站数据接收解码器与CTC/TDCS车站设备维护分界：车站数据接收解码器至CTC/TDCS车站设备接线端子〔不含〕由通信部门负责。
〔2〕调度命令车站转接器与CTC/TDCS车站设备维护分界：调度命令车站转接器至CTC/TDCS车站设备接线端子〔不含〕由通信部门负责。
〔3〕其它维护分界，由铁路局根据实际情况自行确定。
16.2.2无线列调固定设备电源应具有交、直流自动转换功能，配置免维护备用电池，电池容量应保证设备连续工作时间不少于6小时。有条件的中间站，车站电台应由中间站高频开关电源柜供电。
16.2.3维护部门应根据需要，配备以下仪表、工器具：
场强测试系统、便携式场强仪、频谱分析仪、无线综合测试仪、直放站综合测试仪、中继器测试仪、功率计、天馈测试仪、光源、光功率计、调监模拟器、电池容量测试仪、电子经纬仪、交、直流稳压电源、望远镜。
16.2.4维护部门应具备以下技术资料：
〔1〕竣工资料、验收测试资料；
〔2〕无线列调系统图；
〔3〕无线列调场强覆盖示意图；
〔4) 设备台帐〔含设备型号、规格、软硬件版本、生产厂家、开通时间等〕；
〔5〕设备技术资料〔设备产品说明书、使用手册等〕；
〔6〕仪器仪表使用说明书；
〔7〕应急预案。

16.3设备维护
16.3.1设备维护单位应根据本维护规那么制定相应的维护作业指导书、维护管理制度，编制检修方案表。按方案进展维修、添乘，及早发现问题，减少障碍的发生。
16.3.2铁路局电务处组织管内无线列调场强测试工作，掌握管内无线场强覆盖状况。
16.3.3设备维护单位应加强无线场强覆盖管理，严格控制场强覆盖区，消除越区覆盖现象。根据场强测试资料和场强分布曲线，建立场强覆盖曲线数据库，针对弱场和问题区段，开展场强整治工作。整治完成后应及时进展场强复测。
16.3.4车站设备维修工程及周期见表16.3.4。
表16.3.4车站设备维修工程与周期
类别
序号
工程与内容
周期
备注
日
常
检
修

1
访问用户
月
询问车站值班员，了解设备运用情况。
2
车站设备检查、清扫

3
各部配线检查、整理
4
天馈、杆塔巡检
5
蓄电池检查、放电试验
6
车站电台呼叫通话试验
7
交直流电源转换试验
季

8
蓄电池电压测量
用仪表进展电压测量
9
车站电台自检和呼叫通话试验，遥测启动试验

10
车站数据接收解码器检查、功能试验
用仪器进展功能试验
11
调度命令车站转接器检查、功能试验
12
天馈线整修和驻波比测试
用仪表进展测试
集
中
检
修
1
电池容量测试、更换
年
用仪器进展测试
2
地线测试整修
地线测试应在雨季前进展
3
控制盒整修、更换

4
交直流电源转换检查、整修
5
车站数据接收解码器、调度命令车站转接器等检查、整修
6
车站设备通话及功能试验
7
电台主机内部清扫、强度检查整修
2年

8
电台主机测试及调整
9
车站数据接收解码器、调度命令车站转接器等检查、功能试验、整修
10
车站电台送〔受〕话器及话绳更换
重
点
整
修
1
不合格设备的更换、调整
根据需要

2
整修零部件，更换配件
3
其他工程整修

16.3.5无线列调调度总机维修工程及周期见表14.3.5规定。
表16.3.5无线列调调度总机维修工程与周期
类别
序号
工程与内容
周期
备注
日
常
检
修
1
外表清扫
月

2
各部件、配线检查
3
大三角通话试验
4
录音检查试验
集
中
检
修
1
选叫信号电平测试调整
年

2
送、受信电平测试调整
3
转接平衡试验调整
4
呼叫、通话、转接、录音试验
5
不合格部件整修、更换
6
部件、插件、配线检查整修
2年

7
电平测试调整。
8
整机电特性测试调整：
〔1〕线路输入电平；〔2〕线路输出电平；〔3〕音频输出；〔4〕失真度；〔5〕信噪比；〔6〕呼叫频率误差
重
点
整
修
1
不合格设备的更换、调整
根据需要

2
整修零部件，更换配件
3
其他工程整修

16.4质量标准
16.4.1 无线列调系统的场强覆盖，是在满足机车电台接收机输出端电压信噪比不低于20dB条件下，按95%的地点、时间概率统计，测量接收机天线输入端的最小接收电平。最小接收电平应符合以下要求：
〔1〕非电气化铁路不低于0dBμ；
〔2〕电气化铁路不低于10dBμ〔利用电务试验车测试〕、6dBμ〔利用动车组综合检测车测试〕。
16.4.2无线列调场强覆盖应符合以下规定：
〔1〕两相邻车站电台场强覆盖不小于两相邻电台之间距离的二分之一，且至少有500米重叠区。
〔2〕对车站站间距缺乏5公里的，两端车站电台的场强应相互覆盖到对端站；
〔3〕局间交界区车站电台的场强除满足上述规定外，还应连续覆盖至局界；
16.4.3无线列调固定设备的机械强度质量标准应符合表16.4.3规定。
表16.4.3无线列调固定设备的机械强度质量标准
序号
项 目
质 量 标 准
备 注
1
外观
机壳、面板、盖板无变形、无破损，面板字迹清晰

2
构造
〔1〕内部支架、端子板无断裂、无变形，安装结实，位置适宜
〔2〕各部、螺母齐全、紧固、无脱扣、无扭伤、无毛刺
〔3〕各部插件、塞头、塞孔等接触良好，插座位置适宜，接触簧片弹性可靠，无混线、断线、损伤、无氧化变形

3
印刷电路及连接器件
〔1〕印刷电路板完好无损，绝缘良好，板身平直无变形，印刷线路完整，铜箔无浮起，电路板插接部位及插座接触可靠，有足够的插入深度，接触局部无明显错位
〔2〕继电器、扳键、按键的簧片应平直、位置适宜，接点完整无损，接触良好,无错位，并应有足够的追随力，间隔片完整无损，绝缘良好、无严重跳火现象
〔3〕扳键、按键的活动局部位置适中、动作灵活、无明显磨耗旷动
〔4〕步进位器、电位器及开关接触可靠

4
保安装置
保安装置性能可靠，保险管安装紧固，保险管压接良好，管座不松动，保险容量符合图纸规定

5
指示灯及指示表
1. 指示灯〔或发光管〕安装结实、表示正确
2. 各种电表指针灵活，度盘指示准确清晰

6
电声转换器
送〔受〕话器、扬声器外形完好无破损变形，不松动，各连接线无虚断

16.4.4无线列调设备的工艺标准应符合表16.4.4的规定。
表16.4.4无线列调设备的工艺标准
序号
项 目
工艺 标 准
备 注
1
配线
〔1〕线条排列整齐、平直、不得有弯曲、背扣、中间接头、擦伤、烫皮、老化龟裂等，线径应符合图纸及设计要求
〔2〕线把挺直美观、外表配线线条不穿插、线把分支或弯成直角
〔3〕同一去向的配线，余留长短均匀一致，焊接处线头裸芯应不超过2mm

2
焊接
〔1〕元件、配线焊前先打净、刮光、镀上锡
〔2〕焊点镀锡均匀、适量、大小一致、无毛刺
〔3〕电路板上的焊点要呈锥状、并留有线尖、线尖外露不超过1mm
〔4〕无假焊，发现假焊点应拆下打干净，镀锡重新焊接
〔5〕焊接时严禁使用焊锡膏及腐蚀性强的焊接剂

3
元件
〔1〕各元件干净、排列整齐、无歪斜、组装位置符合规定，标准面向上〔外〕方，安装时要做到无损伤，漆皮、镀层无伤痕
〔2〕元器件使用前应经过筛选老化前方可使用
〔3〕大功率管应加导热脂与散热片密贴安装、管帽电板引线加焊片，散热片安装端正
〔4〕内部电位器，可调电感电容等元件的可调局部调测完毕应点漆或用高频蜡加封

4
外观
〔1〕整机内外各部清洁整齐、无污垢、色泽光亮
〔2〕整机各单盘、面板油漆色调根本一致，无明显脱漆，设备铭牌齐全、标志清楚、正确、整机要有编号

5
指防尘、防潮、防腐处理
整机面板、盖、进线孔应加设防尘〔防潮、防腐〕装置，要求规格一致、位置适宜、平整结实、不影响用户正常操作

6
紧固件
紧固件的选用符合图纸规定，弹簧垫圈应压平无裂开，螺钉出螺母长度为2~3扣为宜，紧固漆的涂法和用量符合要求

7
抗震
减震器件应保持性能良好

16.4.5无线列调固定设备主要电性能指标规定如下：
〔1〕发射机电性能指标应符合表16.4.5.1规定。
表16.4.5.1 发射机电性能指标
序号
项 目
指 标 要 求
备 注
车站台
1
载波频率容差〔10-6〕
5

2
载波功率〔W〕
3、5、10
+20%
-15%
3
杂散射频分量(μW)
≤5

4
邻道功率(比值)(dB)
≥65

5
调制特性300 Hz ～3000Hz(相对于每倍频程6dB加重特性的偏差)(dB)
+1

-3
6
调制限制kHz
≤5

7
高调制时的发射机频偏(Hz)
5kHz
≤1500

10kHz
≤300

20kHz
≤60

3kHz～5kHz
频偏单调下降

8
调制灵敏度〔m V〕
由产品标准规定

9
音频失真〔%〕
≤5

10
剩余调频〔dB〕
≤-40

11
剩余调幅(%)
≤3

12
发射机启动时间〔ms〕
≤100

〔2〕接收机电性能指标应符合表16.4.5.2规定。
表16.4.5.2接收机电性能指标
序号
项 目
指 标 要 求
车站台
1
参考灵敏度〔单工〕(μV)
≤0.6(12dB SINAD)
2
抑噪灵敏度〔单工〕(μV)
≤0.8(20dB QS)
3
门限静噪开启灵敏度(μV)
≤0.4
4
深静噪灵敏度(μV)
≤6
5
深静噪阻塞门限
测试频偏大于或等于5kHz〔在300Hz～3000Hz频带内〕
6
静噪开启时延〔ms〕
≤120
7
静噪闭锁时延〔ms〕
≤100
8
静噪失调门限〔kHz〕
大于或等于载波频率容差允许频率变化值的2倍
9
接收门限(μV)
0.6～5可调
10
额定音频输出功率
扬声器(W)
2～0.5可调
耳机(mW)
1～10可调
11
音频失真〔％〕
≤5

12

音频响应 (相对于6d B去加重特性偏离)不大于(dB)
音频负载为扬声器
+2
-8
音频负载为耳机
+1
-3
13
信号对剩余输出功率比 (dB)
≤-40
14
可用频带宽度〔kHz〕
大于或等于载波频率容差允许的变化值的2倍
15
调制接收宽度〔kHz〕
≥2×5
16
共信道抑制〔dB〕
≥-8
17
阻塞〔dB〕
≥90
18
邻道选择性〔dB〕
≥65
19
杂散响应抗扰性〔dB〕
≥70
20
互调抗扰性〔dB〕
≥65
21
音频灵敏度
不大于最大允许频偏40%
22
接收限幅特性
变化不超过3dB(在6dBμV～100dBμV变化时)
23
双工灵敏度
不允许低于单工灵敏度3dB
〔3〕电源的特性要求应符合表16.4.5.3 规定。
表16.4.5.3 电源的特性
序号
工程
指标要求
备注
1
稳压电源输入特性
交流电源输入变化X围
220V〔+10%，-20%〕

直流电源输入变化X围
48V 〔+20%，-20%〕输出电压比标称变化不大于±1V。

2
电源稳压输出特性
输入电源X围
AC220V，DC48V

输出电压比标称变化
不大于±1V
最大负载〔双工发射状态〕
3
直流输出纹波电压
不大于10mV
标称输入电压、额定负载
4
保护特性
按产品技术要求。

〔4〕呼叫、控制、回铃电路：信号的指标要求应符合表16.4.5.4 规定。
表16.4.5.4 呼叫、控制、回铃电路：信号的指标要求
序号
项 目
指 标 要 求
备 注
1
音频呼叫信号额定频偏(kHz)
±3
容差+15%
2
亚音频呼叫控制信号频偏(kHz)
±0.5
容差+15%
3
信号频率准确度〔%〕
±0.5

4
音频呼叫信号检出特性
在6dB信纳比，频偏±3kHz时，解码电路工作

5
亚音频呼叫、控制信号检出特性
在6dB信纳比，频偏±0.5kHz时，解码电路工作

6
音频呼叫信号接收带宽〔%〕
-2.5≤解码的低端值 ≤-1.5
1.5≤ 解码的高端值 ≤2.5
内解码

亚音频呼叫控制信号接收带宽〔%〕
1.0≤ 解码的低端值 ≤-1.0
1.0≤ 解码的高端值 ≤2.0
内解码

7
呼叫信号检出时间〔s〕
≤0.3

8
控制信号检出时间〔s〕
≤0.25

9
呼叫信号发送时间〔s〕
2≤t≤3或2≤t≤5

10
回铃信号持续时间〔s〕
0.5
容差±10%
11
转信保持时间〔s〕
9
容差±10%
12
通告时间〔s〕
发送0.5，间隔4
容差±10%
〔5〕录音接口采用5芯圆形接插件，型号AL16，其接口定义应符合表16.4.5.5 规定。
表16.4.5.5 录音接口定义
引脚号
定义
说明
1
Vc
控制电平：0N时小于0.3V OFF时为高阻
2
空
预留
3
GND
地
4
AF
音频输出信号：-10dBm±2dBm,阻抗600Ω
5
空
预留

16.4.6车站数据接收解码器技术指标应符合表16.4.6规定。
表16.4.6车站数据接收解码器技术指标
序号
工程
指标要求
备注
1
载波调制方式
FM，16F3E

2
信道间隔
25KHz

3
载波频率容差
±5ppm

4
参考灵敏度
≤0.6μV〔12dB SINAD〕

5
静噪开启灵敏度
≤0.4μV

6
深静噪灵敏度
≤6μV

7
深静噪阻塞门限
测试频偏大于或等于5KHz(在300～3000Hz频带内

8
静噪开启时延
≤120ms

9
静噪锁闭时延
≤100ms

10
接收门限
0.6～5μV,连续可调

11
音频失真
≤5％

16.4.7调度命令车站转接器与无线列调车站台的接口定义应符合表16.4.7规定。
表16.4.7 调度命令车站转接器与无线列调车站台的接口定义
引脚号
定义
说明
1
VCC
13.8V电源，电流小于0.5A
2
空
预留
3
GND
地
4
PTT
车站转接器输出的车站台控发信号。PTT为低电平时，应使车站台发射。ON：＜0.3V，OFF：5V或高阻
5
空
预留
6
MIC
车站转接器至车站台的音频输出信号。信号电平〔有效值〕245mV〔±20%〕，输出阻抗不大于200Ω
7
空
预留

16.4.8车站电台有线/无线转接单元电性能指标应符合表16.4.8规定。
表16.4.8车站电台有线/无线转接单元电性能标准
序号
项 目
指 标 要 求
备 注
1
外线端输入阻抗〔Ω〕
600，1650，≥20kΩ
车站台跨接有线线路向总机发信时为8kΩ，其他状态≥20kΩ
2
外线端输出阻抗〔Ω〕
600，1650，≥8kΩ
3
发信通路输出电平(dBm)
-14～+5〔可调〕
发信出为四线出，在高阻跨接600Ω有线线路时应满足指标要求
4
收信通路输入电平(dBm)
-20～+4
收信入为四线收
5
收信通路输出频偏(kHz)
3 ～ 5
收信出为天线端
6
幅频特性〔dB〕
±2
300Hz～3400Hz
7
非线性失真〔%〕
≤5

8
发信通路杂音防卫度(dB)
≥60

9
收信通路信噪比(dB)
≥40

10
不平衡衰耗(dB)
300Hz～600Hz,46

600Hz～3400Hz,52
11
信号发送电平(dBm)
比发信通路输出电平低6dB

12
信号接收电平(dBm)
-26～-2

13
比特过失率〔10-5〕
≤1

14
数字信号调制方式
FFSK

15
数字信号传输速率(bit/s)
1200

16
数字信号特征频率〔Hz〕
逻辑“0〞=1800

逻辑“1〞=1200
17
数字信号频率偏差〔Hz〕
±10

16.4.9无线列调调度总机电性能标准应符合表16.4.9规定。
表16.4.9 无线列调调度总机电性能标准
序号
项 目
指 标 要 求
备 注
1
外线端阻抗〔Ω〕
600或1650均对地平衡

2
回波损耗(dB)
600Ω
1650Ω

300Hz～600Hz≥15
≥20

600Hz～3400Hz≥20
3
发信通路输入电平(dBm)
由产品规定
发信入为MIC
4
发信通路输出电平(dBm)
-14～+5〔可调〕
发信出为四线出
5
收信通路输入电平(dBm)
-20～+4
收信入为四线收
6
收信通路输出功率(mW)
扬声器
≥500

送受话器
≥10

7
幅频特性〔dB〕
±2
300Hz～3400Hz
8
非线性失真〔%〕
≤5

9
发信通路杂音防卫度(dB)
≥60

10
收信通路杂音防卫度(dB)
≥45

11
自串防卫度(dB)
≥54

12
不平衡衰耗(dB)
300Hz～600Hz≥46

600Hz～3400Hz≥52

13
信号发送电平(dBm)
比发信通路输出电平低6dB
±1dB
14
信号接收电平(dBm)
-26～-2

15
比特过失率〔10-5〕
≤1

16
数字信号传输速率(bit/s)
1200

17
数字信号调制方式
FFSK

18
数字信号特征频率〔Hz〕
逻辑“0〞=1800

逻辑“1〞=1200

19
数字信号频率偏差〔Hz〕
±10
