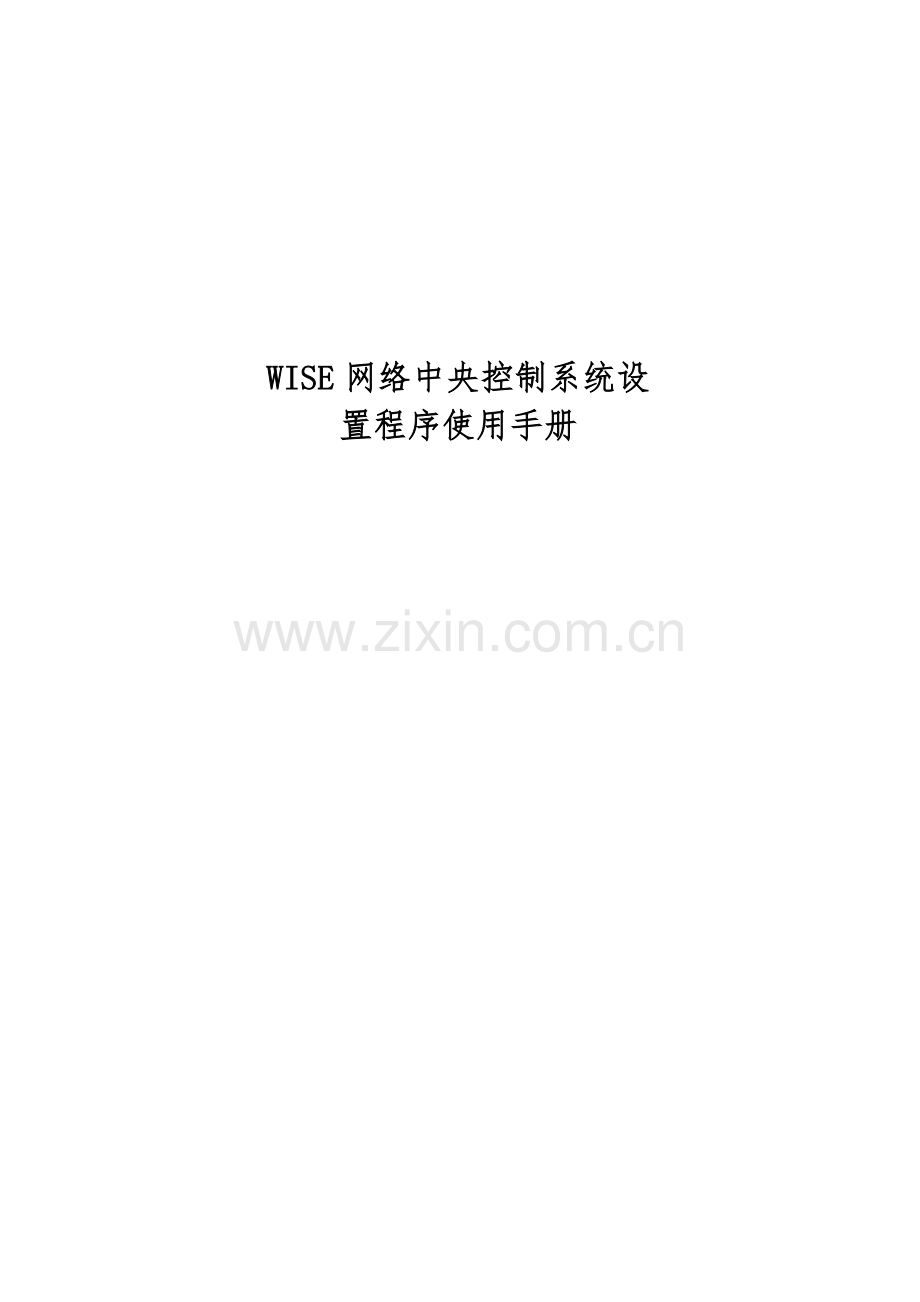

WISE网络中央控制系统设置程序使用手册华讯博通科技发展目 录1、概述32、运行环境33、安装和卸载33.1 、程序安装33.2 、程序运行43.3 、卸载程序44、界面介绍54.1 、系统菜单54.1.1、文件（F）54.1.2、工具（T）54.1.3、设备（D）104.1.4、查看（V）104.1.5、工作区（S）114.1.5、向导（W）114.1.6、帮助（H）114.2 、系统工具条介绍124.3 、工作区介绍124.4 、弹出菜单135、设置向导145.1、系统配置向导145.2 、创建设备向导275.3 、网络参数设置335.4 、传输设置程序356、附录356.1 、投影机自定义串口控制356.2 、投影机红外学习427、常见问题498、技术支持501 、概述WISE中控机设置程序是华讯中控机一款设置软件，软件沿用以前的简单、友好的界面，增加以模板为基础的设置方式，易于快速设置WISE中央控制系统产品。2 、运行环境 操作系统：中文Windows 2000/XP、Windwos 2003全系列 建议配置CPU：奔腾III 450Mhz及以上硬盘：典型安装40M存：最低64MB 推荐128MB及以上3 、安装和卸载3.1 、程序安装直接运行Setup.exe安装文件，根据系统提示完成安装。如图：若用户不作其它修改，只需要在安装过程中按照系统提示，点击下一步就能完成设置程序的安装。3.2 、程序运行从桌面快捷方式运行通过程序安装结束以后，自动在桌面上产生“WISE中控机设置程序”，点击运行进入设置程序。如图：图：从桌面运行从开始菜单运行WISE设置程序安装完成以后，在“开始程序”产生快捷键。点击运行“开始所有程序 WISE中控机设置程序”。 3.3 、卸载程序点击“开始所有程序中控机设置程序”，点击“卸载 中空机设置程序”的快捷方式即可进行卸载。图：卸载中控机设置程序4 、界面介绍 软件采用更加直观的界面，界面中心部分，自动显示设备的连线，通过“基本设备区”直接拖动设备到界面中心部分，软件运行该设备的设置向导。设置过程一直沿用WISE以前的设置风格，通过系统配置向导，按照提示要求，完成对设备的维护。4.1 、系统菜单4.1.1、文件（F）图：文件菜单（1）“打开设备数据文件”直接打开存在硬盘的设备文件,或者在网络驱动器和移动存储设备，以“.mdb”文件的扩展名。程序默认的数据文件“WISE.mdb”默认保存在中控机设置程序安装目录下（D:Program FilesWISE），（2）“另存当前设置文件”指将当前的设置数据另存为一个文件，这个文件可以拿到其它教室使用，同时也备份中控机的设置数据，方便以后维护和操作。（3）“装载自定义设备模板” 指装载一个用户设备的模板文件，这个功能是针对高级用户来的,至于如何建立模板，需要参照运行文件目录下的DeviceTemplate.xml文件进行设定。（4）“退出” 指退出设置程序。4.1.2、工具（T）（1）“系统支持的键盘选择”指系统可以选择面板的类型，比如是“KB-10A面板”。如图：图：工具菜单（2）“选中键盘维护”指选哪一种面板进行维护，此处只能选择“KB-10A面板”。如图：图：选中键盘维护 图：KB-10A面板（3）“传输设置到中控机”指设置完毕的数据通过网络或串口的方式传给中控系统。（4）从“中控机读取设置”指读取保存在中控机里的设置数据，读取成功后可以在原有的设置上添加/删除功能。如图：选“是”中控机的设置数据覆盖本地的设置数据，选“否”取消覆盖本地的设置数据，注意建议在使用这个功能时，先对本地的设置数据作备份。图：读取设置（5）“修改传输/读取连接”指是通过串口还是网络，传输或读取中控机设置。如图：图：通信端口的选择（6）“保存设置数据”指保存当前设置的数据，在运行信息窗口提示“保存当前设置数据成功”。 （7）“面板设备环境设置”指选择此项后，将增加面板设备。面板设备存在于设置数据中，但在设置程序的界面上没有直接的显示，面板设备主要是控制面板锁定功能和面板解锁功能。图：面板设备设定（8）“IC卡串口通道设定”指选择控制IC卡的通道，WISE中控机只有RS232通道。图：IC卡串口通道设定（9）“启用投影机电流检测”指WISE可以通过对投影机的电流检测进行投影机使用计时。启用投影机电流检测来计时，通过总控软件显示计时时间，计时时间将更加的准确。图：投影机电流检测设定 (10)“VGA防盗报警启用设定”指设置VGA的防盗报警，可以设置任意一路，分为计算机输入VGA通道的防盗报警、投影机输出VGA通道的防盗报警、显示器输出VGA通道的防盗报警，当所设置的VGA通道被断开时，总控软件会显示报警信息并发出报警声音。图：VGA防盗报警启用设定（11）“通道连线颜色配置”指可以任意设置设备通道连线的颜色。图：设备连线颜色配置4.1.3、设备（D）图：修改设备名称（1）“修改设备基本属性”指当设备添加完毕后，如果设备的名称不正确或者设备型号的变化，修改该设备的名称与实际的设备相符合，同时在总控软件显示该设备更改后名称。 （2）“修改设备键码属性”指修改设备的键码设置。 （3）“修改设备通道属性”指修改设备的通道设置。4.1.4、查看（V）图：查看如果选“”表示查看与设备连接的连线，不选“”表示取消显示。“选择所有通道”相对执行选择所有的“红外/串口通道、音频通道、视频通道、VGA通道、继电器通道”，“取消所有通道”则与之相反。4.1.5、工作区（S）图：工作区（1）“键码工作区”指在基本元素信息中查看键码工作区的容（2）“功能序列工作区”指在基本元素信息中查看功能序列工作区的容（3）“延时数据工作区”指在基本元素信息中查看延时数据工作区的容（4）“音量数据工作区”指在基本元素信息中查看音量数据工作区的容 （5）“探测通道工作区”指在基本元素信息中查看探测通道工作区的容 （6）“红外串口工作区”指在基本元素信息中查看红外串口工作区的容 （7）“系统参数工作区”指在基本元素信息中查看系统参数工作区的容 （8）“通道名称工作区”指在基本元素信息中查看通道名称工作区的容4.1.5、向导（W）图：向导（1）“创建设备向导”指生成用户的自定义设备，有两种方式： 一、通过设备模板创建 二、拖动左边窗口的设备到界面中心部分（2）“系统配置向导”指通过向导的方式设置中控机，等同于集合自定义设置所有的步骤。4.1.6、帮助（H）图：帮助 查看中控机设置程序的版本信息。4.2 、系统工具条介绍图：系统工具条（1）：传输设置到中控机，等同于菜单操作“工具传输设置到中控机”；（2）：从中控机读取设置，等同于菜单操作“工具从中控机读取设置”；（3）：修改传送/读取设置，等同于菜单操作“工具修改传送/读取设置”；（4）：面板设备设定，等同于菜单操作“工具面板设备环境设置”；（5）：IC卡串口通道设定，等同于菜单操作“工具IC卡串口通道设定”；（6）：投影机电流检测设定，等同于菜单操作“工具投影机电流检测设定”；（7）：VGA防盗报警启用设定，等同于菜单操作“工具VGA防盗报警启用设定”；（8）：创建设备向导，等同于菜单操作“向导创建设备向导”；（9）：系统配置向导，等同于菜单操作“向导系统配置向导”；（10）：保存设置文件，等同于菜单操作“工具保存设置文件”；4.3 、工作区介绍87654132 图：工作区 （1）“”系统菜单：通过菜单操作方式，操作“文件”、“工具”、“设备”、“查看”、“向导”、“帮助” （2）“”系统按钮：通过按钮快捷操作方式 （3）“”基本设备：当从C拖动到E区，运行该设备的配置向导 （4）“”设备属性：查看设备的基本属性，对这些属性进行排序 （5）“”设备连接区：查看设备通道的设置，设备的连接情况 （6）“”键码工作区：修改键码和维护功能序列、探测通道、系统参数等设置 （7）“”键码属性：选择相应的键码，设置相应的功能序列 （8）“”运行信息：操作过程的日志显示4.4 、弹出菜单在中间区域右击弹出菜单，如果选“”表示查看连接相备通道的连线，不选“”表示取消显示。“选择所有通道”相对执行选择所有的“红外/串口通道、音频通道、视频通道、VGA通道、继电器通道”，“取消所有通道”则与之相反。如图：图：弹出菜单5 、设置向导设置向导是方便用户的一种设置方式，设置方式沿用IC861的设置向导的风格。通过“系统配置向导”设置所有的设备和红外学习，适用于初级用户和高级用户。“创建设备向导”对单个设置进行维护，适用于高级用户。两者本身目的没有区别，推荐用户和维护人员使用“系统配置向导”。5.1 、系统配置向导点击菜单“向导系统配置向导”或通过工具栏按钮运行“系统配置向导”， 出现如图：图：系统配置向导提示您是否放弃以前设置数据或取消该次设置，点击是进入“系统配置向导模式”，同时会清除以前的所有的设置数据。出现设置向导第一步如图： 图：中控的连接方式选择设置中控机的连接方式，可以通过网络的方式或串口的方式设置中控机，这取决您的实际情况。当第一次设置中控机的时候，只能通过串口通信的方式设置中控机。使用网络通信设置中控机，只有当中控已有网络地址，并且具备与计算机网络能成功连接（中控具有该网络的IP地址和其它网络参数，防火墙允许该设备经过网关等，具体情况咨询相关网络的管理员）。选择串口通信，选择与计算机相连的串口，下一步进入设置向导第二步，如图：图：创建面板设备面板设备环境设置，通过此项来设置增加面板设备，来控制中控机控制面板的面板锁定和面板解锁功能。创建面板设备后，面板设备存在于设置数据中，但在设置程序的界面上没有直接的面板设备显示。在大门开/关功能序列中增加解锁/锁定功能，选择此项后，将在大门开功能序列中增加面板解锁功能，在大门关功能序列中增加面板锁定功能。下一步进入设置向导第三步，如图图：VGA防盗报警启用设定VGA防盗报警启用设定，用来设置VGA的防盗报警，可以设置任意一路，分为计算机输入VGA通道的防盗报警、投影机输出VGA通道的防盗报警、显示器输出VGA通道的防盗报警，当所置的VGA通道被断开时，总控软件会显示报警信息并发出报警声音。下一步进入设置向导第四步，如图：图：环境控制功能设定如果要控制屏幕，请选择“屏幕控制”，相应选择“屏幕”继电器。继电器通断，按默认的设置，系统设置完成以后自动映射面板按键。点击下一步进入设置向导第五步，如图：图：设备类别选择在“已有设备模板”选择要设置设备摸板，选择投影机模板。下一步进入设置向导第六步，如图：图：设备通道的选择选择红外/串口通道，该通道红外和串口只能使用其一，不能同时使用，所以此处只有一路通道可选。系统默认使用串口，通过这一通道控制投影机，继电器通道“选择投影机电源”。下一部进入设置向导第七步，如图：图：设备驱动的选择如果通过串口控制，选择相应设备厂家，对应的投影机型号；如果通过红外控制投影机，请自定义数据或通过驱动光盘导入驱动，使用红外控制投影机，详见附录：投影机红外学习。WISE科技会不断地更新投影机的驱动库，定期发布到。点击一步进入设置向导第八步，如图：图：设备键码设定选择定义键码的属性，可以定义单功能或双功能，单功能指按一下执行该功能，以后的连续按键执行相同的功能；双功能指按一下执行功能序列1，再按一下执行功能序列2。保持默认的设置，不需要作修改。点击下一步进入设置向导第九步，如图：图：设备属性设置“设备名称”指设备的命名，可以指投影机的设备和其它外围设备；“选中时键码”指当在软件选择投影机设备时，系统执行的功能，默认是发送投影机开指令；开启功能序列和关闭功能序列，给总控系统来判别投影机是否开启和关闭。“使用开关功能序列”是总控软件对投影机计时的一种方式。通过投影机的开启和关闭功能序列来进行计时。通过总控软件显示计时时间。“使用投影机电流探测”是总控软件对投影机计时的另一种方式。投影机电源接在中控机的投影机电源输出上，依次通过中控机对投影机的电流检测来计时。通过总控软件显示计时时间，计时时间将更加的准确。点击下一部进入设置向导第十步，如图：图：添加设备结束在这个设置页面，如果还有其它的设备，请通过已有的设置模板继续设置DVD、录像机等；也可以先选择“添加设备结束”来结束本次设置向导，再通过“创建设备向导”来添加，两种方式起到同样的作用。选中添加设备结束，传输设置程序到中控机，中控机具备了控制投影机和面板功能。下一步进入到设置向导第十一步，如图：图：投影机启动电流设定投影机启动电流设定，对于电流检测的判断是通过设定投影机待机状态和工作状态的一个临界功耗来区别的，目前中控机的默认值为85W，用户自定义设定值为200W-850W。可以选择对原有寿命清零或者保留原有寿命。这一步一般选用默认设置，下一步进入到设置向导第十二步，如图：图：系统向导结束点击“完成”按钮结束一次系统设置向导，随后可以通过“创建设备向导”添加设备，通过键码属性维护按键功能。点击查看生成记录，查看设置结果，如下面显示： 系统设置向导生成日志 生成时间:2007-12-25 15:57:53网络连接方式: COM1系统键盘: KB-10A面板 系统添加的设备共1个 设备名称: EPSON S1 投影机 设备通道: 投影机电源 红外/串口1通道 设备选中时键码: 无 设备开启功能序列: 无 设备关闭功能序列: 无 设备包含键码: EPSON S1 投影机:切换到Video1 EPSON S1 投影机:开关投影机 EPSON S1 投影机:切换到VGA1 EPSON S1 投影机:开投影机 EPSON S1 投影机:关投影机 5.2 、创建设备向导通过菜单“向导创建设备向导”或通过快捷按钮运行“创建设备向导”，进入创建设备向导第一步，如图：图：设备模板选择选择相应的设备模板，WISE最多能添加8个设备。根据实际的需要来添加相应的设备，比如选择DVD模板，下一步进入设置向导第二步，如图：图：设备通道选择红外/串口通道已被投影机使用，所以此处不再选择通道,若确实要使用，只有将投影机的通道释放才能使用。音频通道和视频通道选择相应的设备名称，比如是DVD分别选择DVD，录像机选择录像机。VGA通道DVD没有该通道的功能，系统屏蔽此项，继电器通道指设备供电的通道，WISE只有屏幕、投影机和电控锁有继电器通道，所以此处不必选择。下一步进入创建设备向导第三步，如图：图：设备驱动选择像DVD这样的设备，驱动库里不具备红外控制的驱动库，可以通过自定义红外数据或者通过“其它驱动库”从外部引入驱动文件。因上一步未选择红处串口通道，所以自定义数据按钮被禁用，若将投影机的红外/串口通道释放给DVD，该自定义数据功能也被释放，如图：选择“自定义数据”即可进入自定义驱动输入，如图：图：自定义驱动程序设备是通过红外控制还是通过串口控制，根据设备所支持的控制方式决定，通过红外学习和输入指令的方式添加驱动。单击“添加数据”或者选中“播放”从右边移到左边，红外控制如图： 图：红外学习对话框串口控制出现如图： 图：串口码添加依次添加“播放”、“关机”、“开机”、“快进”、“快退”、“上一曲”、“停止”、“下一曲”、“暂停”，按此步骤系统自动做好相应的关联。最后如图：图：自定义驱动下一步进入设置向导第四步 ，如图：图：设置向导当添加完驱动以后，下一步系统默认设置关联，DVD开关电源关联成双功能，保持默认点击下一步、下一步部直到添加设备结束，在设备连线区显示DVD设备的连接，如图：图：设备连接5.3 、网络参数设置在基本元素信息显示区，点击下拉菜单“系统参数工作区”，在这个页面设置“系统参数设置”和TCP/IP参数设置，即设置IP、网关、端口等网络参数，如图：图：系统参数工作区图：系统参数设置在“系统参数设置”属性下，可以设置“中控机描述”、“通信端口”、“门锁探测通道”， “中控机描述”指给中控机设置一个名称，“通信端口”指中控机通过什么方式设置数据（网络或串口）与菜单“工具修改传送/读取连接”执行相应的功能，“门锁探测通道”默认设置与大柜门相对应。点击“应用”保存此次的更改。在“TCP/IP参数设置”属性下，设置相关的网络参数，“网络地址”、“子网掩码”、“网关地址”、“网络端口”，“网络地址”、“子网掩码”、“网关地址”跟据网络管理中心具体分配来设置，“网络端口”必须设置6666作通信服务端口，不能更改。点击“应用”保存此次的更改。5.4 、传输设置程序点击菜单“工具传输设置到中控机”或通过快捷按钮“传输设置到中控机”，出现提示对话框，提示是否在传输设置程序之前，保存设置数据，或者当设置结束以后，先通过菜单“工具保存设置数据”或通过快捷按钮先保存设置数据。然后通过菜单“工具修改传送/读取连接”或通过快捷按钮修改连接的通信端口。第一次传输只能使用串口方式设置，当中控有IP地址后，并连接到网络，可以使用网络方式设置中控机。如图：图：通信端口的选择6、附录6.1 、投影机自定义串口控制点击菜单“向导系统配置向导”或点击快捷按钮运行“系统配置向导”，提示“系统设置向导将复位所有的设置数据是否进行？”，选择“是”进入系统设置向导，如图：图：通信端口的选择第一次使用设置向导，请选择串口通信，选择与计算机相连的串口。网络通信端口指远程的中控机TCP端口号，已分配IP地址并接入网络，能够在这个网络与其它网络设备或计算机通信，这样可以使用通过网络形式设置中控机。假如第一次设置中控机，选中串口“COM1”直接下一步到环境控制功能设置页，如图：图：环境控制功能设定如果要控制屏幕，请选择“屏幕控制”，相应选择“屏幕”继电器。继电器通断，按默认的设置，系统设置完成以后自动映射面板按键.点击下一步，再下一步,直接到“设备类别选择”设置页，如图：图：投影机模板选中单选框“已有设备模板”，在下拉菜单选择投影机模板，点击下一步选择对应的控制通道和相应的继电器通道，如图：图：设备通道的选择下一步进入设备驱动选择界面，点击自动义数据，进入自定义驱动界面，如图：图：驱动选择界面图：自定义驱动程序在“可添加的数据”里选择“开机”指投影机开机指令，通过单击添加数据或左移小箭头系统自动打开串口数据输入界面，如图： 图：增加串口数据比如在描述里输入“发送到投影机开指令”，选择投影机控制的“波特率”、“数据位”、“校验方式”、“停止位”在ASCII数据输入框输入字符串，软件自动翻译成16进制数据。依次通过这种添加方式，添加其它的驱动，当投影机不具备添加VIDEO 2指令和VGA2指令时，就不添加相关的驱动，但至少添加其它四个指令。最后添加结果，如图：图：自定义驱动完成接着下一步、下一步按照默认的设置，不需要改动直到添加完成，选中添加设备结束，点击“下一步”完成手动串口指令的添加。如图：图：完成设备的添加点击“下一步”，确定“完成”退出此次设备的添加！6.2 、投影机红外学习点击菜单“向导系统配置向导”或点击快捷按钮运行“系统配置向导”，提示“系统设置向导将复位所有的设置数据是否进行？”，选择“是”进入系统设置向导，如图：图：通信端口的选择第一次使用设置向导，请选择串口通信，选择与计算机相连的串口。网络通信端口指通过网络设置中控机，已分配IP地址并接入网络，能够在这个网络与其它网络设备或计算机通信，这样可以使用通过网络形式设置中控机。假如第一次设置中控机，选中串口“COM1”直接下一步到环境控制功能设置页，如图：图：环境控制功能设定如果要控制屏幕，请选择“屏幕控制”，相应选择“屏幕”继电器。继电器通断，按默认的设置，系统设置完成以后自动映射面板按键.点击下一步,再下一步直接到“设备类别选择”设置页，如图：图：投影机模板选中单选框“已有设备模板”，在下拉菜单选择投影机模板，点击下一步选择对应的控制通道和相应的继电器通道，如图：图：设备通道的选择下一步进入设备驱动选择界面，如图，点击自动义数据，进入自定义驱动界面，如图：图：驱动选择界面图：自定义驱动程序多选框选择红外，在“可以添加的数据”是系统定义指令模板，选中该指令点击“添加数据”或点击左移的小箭头，系统自动安装红外学习器驱动，并打开红外学习窗口，如图，在计算机串口接上红外学习器，输入描述信息“开机”，选择红外学习端口（计算机串口与红外学习器相连的接口名称），通过红外学习器发码端口与被控设备的红外接收窗相连。点击“开始学习”，手持红外遥控器按照平常习惯发信号给采样设备，分别学习“开机”、“关机”、“切换”等控制码。图：红外学习窗口如果此时被控设备有相应的动作，直接点击“是”完成对开机码的采集，如果设备没有相应动作，采用重新学习或点击“否”增加红外学习的精度，直到能控制被控设备。点击“确定”保存红外学习的数据，其它的类似。最后点击确定，返回到用户自定义驱动程序界面，如图：图：自定义驱动完成接着下一步、下一步按照默认的设置，不需要改动直到添加完成，选中添加设备结束，点击“下一步”完成投影机的红外学习。如图：图：完成设备的添加点击“下一步”，确定“完成”退出此次设备的添加！7、常见问题1) 系统传输失败：检查串口线是否使用交叉电缆，检查IP地址是否正确设置，网络工作是否正常2) 读取设置数据失败：检查串口电缆是否是交叉电缆，检查网络是否能通信，或重起中央控制系统3) 红外学习提示“未正确连接”：确定计算机串口是否正常，确定红外学习器正确连接，确定在Windows 设备管理器正常安装红外学习器驱动4) 传输设置成功后不能开机：确定开机时投影机是否有足够的上电延时，检查开机的指令是否正常5) 软件异常不能启动：请检查计算机是否中病毒，推荐使用Windows 2000以上的操作系统8、技术支持华讯博通科技发展：7/88 传真：9如果您遇到产品技术方面的问题，请发supportwise-如果您遇到产品订货方面的问题，请发marketwise-
