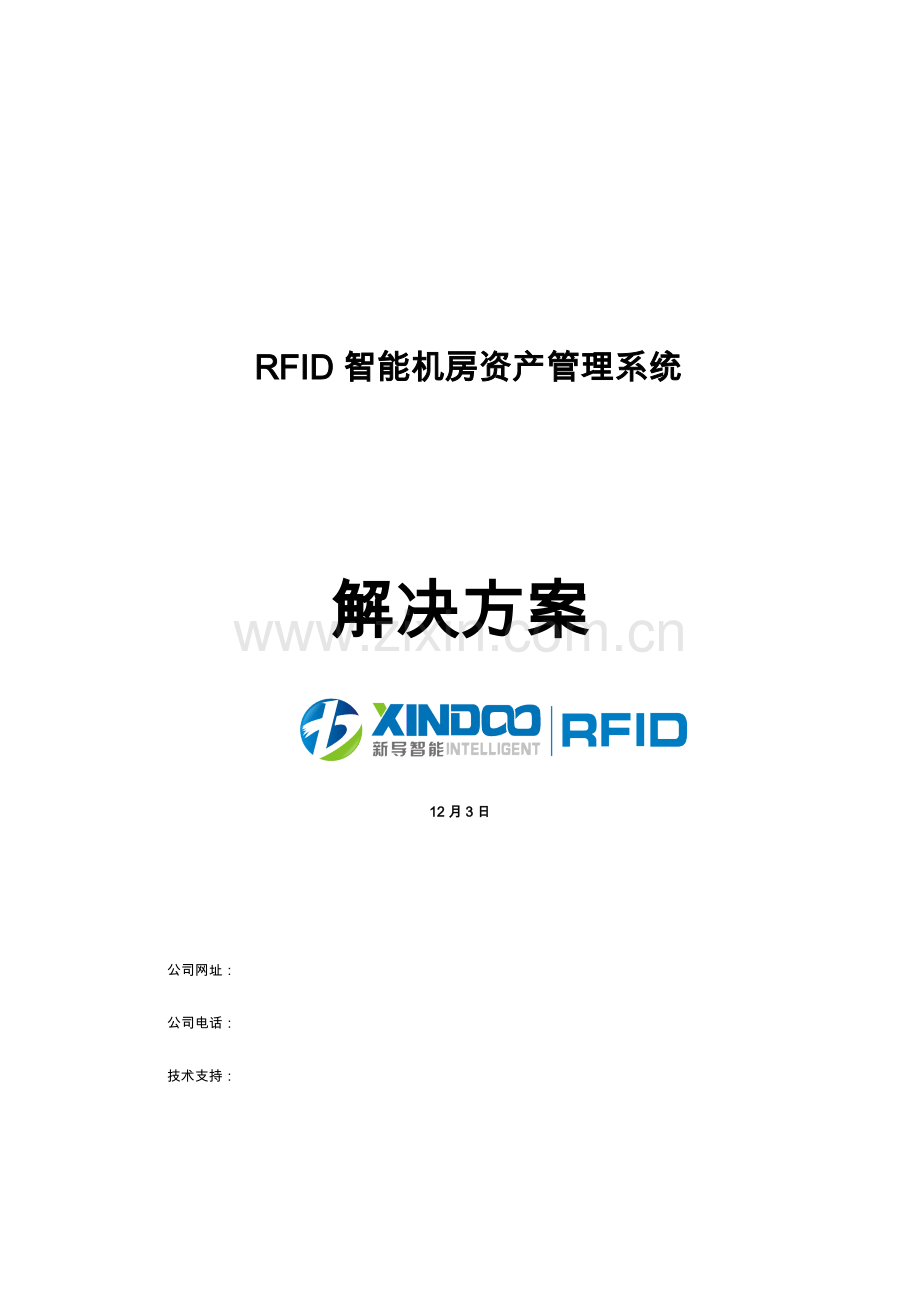

RFID智能机房资产管理系统

解决方案

12月3日

公司网址：
公司电话：
技术支持：

目录
1 系统简介 4
1.1 需求分析 4
1.2 系统目的 6
2 解决方案 8
3 系统构成 10
3.1 定位设备涉及 10
3.2 定位系统软件 10
4 系统功能 12
4.1 设备监控 12
4.2.1设备区域定位 12
4.2.2设备查找 13
4.2.3设备消失报警 13
4.2.4非授权报警 13
4.2.5超过授权时间报警 13
4.2.6设备标签破坏报警 13
4.2.7电池电量局限性报警 13
4.2.8机房温湿度报警 13
4.2 人员监控 14
4.1.1人员区域实时定位 14
4.1.2区域人员记录及电子点名 14
4.1.3人员查找 14
4.1.4 消失告警 14
4.1.5越界、离开报警 14
4.1.6滞留时间过和告警 14
4.1.7轨迹回放 14
4.1.8视频联动 15
4.1.9 人员暂时授权 15
4.1.10 电子标签故障报警 15
4.1.11人员求助 15
4.1.12 行程安排 15
4.3 后台某些功能简介 16
4.3.1管理后台登录 16
4.3.2标签录入 16
4.3.3档案管理 17
4.3.4区域管理 17
4.3.5设备管理 18
4.4.6系统管理 18
4.3.7记录报表 18
5 定位系统前端软件系统截图 20
5.1 客户端登录界面 20
5.2 统主界面 20
5.3 位置信息实时显示 21
5.4 查看指定设备或人员位置 21
5.5 非法进入重要区 22
5.6 移动轨迹查看 22
6 系统特点 23
6.1 集群式布置 23
6.2 技术特点 24
7 重要设备性能简介 26
7.1 定位基站 26
7.2 设备标签 29
7.2.1 XD-T815型防拆电子标签 29
7.2.2 XD-T737型防拆电子标签 30
7.2.3 XD-W717型无源电子标签 30
7.3 人员标签 32
7.3.1 XD-T906产品技术特性 32
7.3.3 手持终端 32
1 系统简介
新导智能RFID智能资产定位管理系统，可以实时定位重要人员物理位置，精确追踪人员活动轨迹。可以实现人员进出重要区域控制，巡检路线追踪，报警等重要功能，实现与既有监视录像系统、门禁管理系统等不同安防系统全面整合，可以实现对工作人员、外来人员（访客）及设备等有效监控和管理。通过RFID数据迅速、及时、高效采集，并通过结合简朴明了人性化操作界面及反馈设施(譬如声光设备，液晶显示、LED显示等)，有效监控和管理受控人员，同步支持海量数据存储和维护，提供一致、高效数据查询机制，实现对历史监控数据查询和分析。
新导智能RFID智能定位系统提供贯穿整个公司，基于RFID(无线射频辨认)实时资产管理和监控系统，以及实时人员追踪和定位管理解决方案，同步也涉及环境实时监测。通过使用RFID实时监控技术,公司可以实现资产实时自动化管理。
实时RFID资产管理系统，可以彻底改进老式高成本、高耗时和不精确资产和环境监测过程。客户可以实时、精准地管理有形资产位置、状态和状况等信息。通过随时掌握这样动态资产信息，将为管理者带来更优化资产决策。其成果是更好审计合规性、盘点存货精确性、安全性和对环境状况认知。
1.1 需求分析
除了选取高可靠性IT基本设施设备之外，高效率数据中心资产管理系统同样是核心，直接关系到维护系统可靠运营、减少系统运营成本以及提高公司利润。对美国、英国和其她欧洲发达国家调查报告显示：
1.宕机事件损失巨大，所导致损失与机房管理直接有关
大型机构每年经历20次“某个系统”严重宕机事件，平均需要花 13 个小时和14万美金来解决一种事件。宕机所导致运营损失和法律责任有时是相称巨大。调查发现70%停机与线路连接有关，其中85%来自人为失误。解决停机所花时间80%是找出错设备或连接。42%公司说它可以至少需要一天时间来找到宕机服务器。
2.IT设备挥霍严重
调查发现拥有数千台服务器机房公司，每台服务器平均运用率仅为10%-20%。28%公司信息中心经理不懂得自己机房里究竟有多少服务器，更无从得知闲置机器、设备保修期和维修等信息。调查还发现20%-40 %基本设施闲置因素是工程师在线路改接时，未及时将接线从接线板（patch panel）去掉所导致。大概60%软件允许费用是多余耗费。设备运用率低不但是直接挥霍资产投入，并且还消耗电源和占用宝贵机架空间。
3.能源和空间危机
调查发现11%数据中心将在当年机房空间会局限性；14%已达到供电极限。
我公司依照以往工作经验和听取多方成功经验，设计布置一套符合数据中心特点XD-RFID实时监控平台，是下一代数据中心基本构成组件之一。系统运用RFID自动辨认技术及网络和软件平台，为机柜等重要业务资产监控提供更快，更仔细，更精确寻常管理。
4.数据中心优化和新旧机房迁移
依照全球先进IT数据中心数据显示，数据中心不是一成不变，每年约有24-40%数据中心资产会移动和更新。重要因素来自于：
优化电源和推陈出新（机器更新）；
实行虚拟技术（例如：云计算等）；
新旧机房迁移。
针对上述问题，苏州新导智能科技有限公司，凭借其现先进技术和丰富实行经验，研发出一套符合数据中心特点RFID资产管理系统。采用RFID自动辨认技术及网络和软件平台，为机柜等重要业务资产监控提供更快，更仔细，更精确寻常管理，实现了实时监控、自动记录及盘点资产功能，进一步减少了安全隐患发生也许。
1.2 系统目的
系统目的：
通过对数据中心内IT资产位置数据采集、机房内各类基本参数采集，带给顾客：
精确掌握数据中心内所有IT资产状况，杜绝不明资产；
全面理解设备运营环境状况，例如温湿度数据，减少事故隐患；
提高资源运用状况：设备运用，机柜空间运用，楼面空间运用和能源运用；
大幅减少运维人员非技术性工作，把运维资源从繁琐盘点、抄录数据等中解放出来，使宝贵IT技术资源可以投入到更有效工作中；
系统特点：
适应多层次、多级次、跨地区行业性、单位性顾客使用----系统提供了集权管理、集中监控和分布式管理等各种模式单位性运用。数据中心总控人员既可以实时理解下属各机构资产分布状况，又可以实时监控各机构资产运维状况，全面掌控客观、真实、精确数据信息，建立并完善在线预警系统，杜绝资产流失。
针对数据中心特点，精细管理到单台设备----系统针对数据中心管理特性建立资产属性信息表，通过登记原则化资产信息可以非常以便协助数据中心掌握资产状况，理清归属关系，运维系统，为资产建立起全面动态化电子台账。
资源平衡、优化配备----数据中心管理者可以清晰地理解各分属机构或业务IT设备资源使用状况，通过资产调拨功能，将富余设备资源调拨到紧缺机构使用，实现组织内部资源平衡和余缺调剂。
过程控制、动态监控----总控中心可实时地监控分属机房IT设备资源使用状况，随时查询分属机房资产报表，并对其业务解决进行有效控制，实现真正动态监控。
决策分析、预算控制----管理部门通过动态掌握IT设备分布使用状况，为公司年度或季度提供更加合理预算，从而更加有效盘活资产，合理运用资源。
流程化管理，明确到人----IT资产管理具备信息量大，涉及岗位、人员众多特点，通过对资产使用部门、使用人员信息收集，真正实现“分级管理、责任到人”。系统提供了资产在寻常过程中经历资产申请、分派、变更、维护处处置整个生命周期全程记录，每个管理环节都引进了流程控制理念，通过对流程管理不但可以实现资产管理从定量到定制主线性转变，并且还可以使资产信息化管理体系更加制度化、流程化。
系统兼容性好：本系统可以和既有系统结合，节约了资源，对本来系统 没有任何影响。 Ø
维护成本低：本系统和既有系统结合，无需增长工作人员。 Ø
动态位置追踪显示：本系统对设备等定位追踪可以在地图上动态显示， 当追踪对象进入、离开监控点是动态提示。对非法闯入跟踪对象发出报警提示。这些信息都可以动态反映在地图上。给操作者立体动态感。 Ø
系统扩展性强：本系统还以依照顾客在使用需求变更和管理流程变 动，扩展功能。

2 解决方案
在通过与客户多次沟通及实地考察后，咱们发现，数据中心非常有助于应用RFID技术，由于普通数据中心都是在一种有限区域里高密度地集中放置昂贵IT设备，且温湿度等基本环境均非常良好，这种环境可以减少布置RFID成本，并提高其效率。 RFID射频辨认技术重要由读写设备和电子标签构成，读写器和电子标签之间通过射频信号自动辨认目的对象，获取其有关数据，从而实现对物体辨认，并将采集到数据传播到应用系统平台进行汇总、分析、解决。该技术具备读取距离远、穿透能力强、抗污染、效率高(可同步解决各种标签)、信息量大特点。
运用RFID上述原理和特点，对机柜及其内部设备等固定资产加装RFID电子标签，机房出入口及机柜内部安装RFID辨认设备，再结合资产管理监控平台，实现资产全面可视和信息实时更新，可以实时监控资产使用和流动状况，详细体现为IT设备所在位置实时查询，设备移动跟踪记录，报警;IT设备管理记录报表等管理目的，建立一套先进、规范、优化管理机制。
重要实现功能：
新导智能 RFID智能资产管理解决方案可实现如下功能：
机柜内部IT设备监控：机柜内部安装RFID识读系统覆盖机柜内部，系统可实时读取IT设备上RFID标签，当IT设备被操作和移动时，自动形成工作记录，系统可依照预设报警值，实现IT资产监控报警；
机房出入口IT设备监控：机房出入口安装RFID识读系统，覆盖通道区域，任何安装有RFID标签IT设备在通过该区域时都会被系统辨认到，数据实时上传到监控平台，进行相应数据记录和解决。
2.5D展示平台
建立IT资产数据库，把机房中所有IT设备加入到该数据库中，以清晰管理各个IT设备，为监控提供必要基本数据；
对IT设备位置进行3D图形化管理；实现对IT设备位置查询；
实时地、自动地对IT设备位置变更进行记录；
为在监控界面动态显示各IT设备位置，在新增IT设备时，可选取原有设备型号，或者新增设备型号，如果新增设备型号，需要提交该设备正面实物等比例照片；
报警功能由布置在监控节点报警引擎实现；一方面，建立告警方略库，为每个采集状态数据设立告警阈值；
每当采集到IT设备数据后，都调用告警引擎做阈值检查，判断与否触发告警；如果超过阈值(即IT设备非法操作和移动)则引起告警；
触发告警后，在告警记录中增长一条记录，并向总控中心提交；同步，调用发送告警告知模块，向其他系统发送报警信息。
3 系统构成
新导智能RFID定位系统重要由定位设备和定位系统软件两大某些构成。
3.1 定位设备涉及
（1） RFID-2.4GHz定位基站（也叫定位基站，定位AP）
定位基站有全向型和定位型两种，定位基站重要是负责接受标签发出信号，并上传到定位服务器，安装在定位区域内。
（2） 定位标签
定位标签重要定期向定位基站发送无线信号，定位标签分人员定位标签和设备定位标签两种。标签内置电池，电池可更换，由于标签功耗较低，因此人员标签一块电池，正常状况下能用一年以上。人员标签有腕带式和卡片式，卡片式上可定制功能按键。可用于求且呼喊或位置上报功能。 定位标签也可以采用无源标签，但是定位距离很近，建议库房盘点使用。
（3） 手持式读写器
也叫手持终端，能接受定位标签发出无线信号，并在自身屏幕是显示出配带标签人员简朴信息。
（4） 网络设备
（5） 计算机及服务器
（6） 定位激活器
只要是提高定位精准度，辅助基站定位。安装在人员活动区域
3.2 定位系统软件
新导智能RFID智能定位系统采用云计算技术，通过云计算设计可以把大量数据解决工作通过多台服务器共同来完毕，避免了单台服务器解决所有数据带来运算压力，定位软件由四个某些构成。
1、 系统核心程序：重要是负责数据管理和接受数据采集端发送过来数据，并对采集端送来数据进行比对、查询、记录等等。
2、 信息采集程序：重要负责采集定位标签数据，并对标签进行定位计算。
3、 展示端程序：负责地图显示，人员位置显示，告警输出等等。
4、 后台管理：负责对设备管理，人员与设备跟标签关联，人员、设备档案管理，定位区域管理，以及各种查询记录等等。

4 系统功能

4.1 设备监控
4.2.1设备区域定位
通过电子地图实时监控危险设备位置信息。
4.2.2设备查找
可以监控端输入设备名称和编号查找设备所在位置
4.2.3设备消失报警
当监控设备在地图上消失时系统发出设备消失告警。
4.2.4非授权报警
设备未经授权，离开了指定区域系统会报警。
4.2.5超过授权时间报警
当授权设备超过容许授权离开某个域时间时，系统报警。
4.2.6设备标签破坏报警
如果将绑定在设备上标签拆除，该标签将会不断地向系统发出拆除报警信息。
4.2.7电池电量局限性报警
当标签内电池电压力低时，系统会担示指定标签电量局限性，需要尽快更换电池。
4.2.8机房温湿度报警
当机房内温湿度或者机器温湿度超标，系统会显示指定位置信息，需要尽快解决。
4.2 人员监控
4.1.1人员区域实时定位
可以实时定位佩带定位标签人员所在区域，并显示在监控端地图上
4.1.2区域人员记录及电子点名
记录各区域考勤人数及实到人数，以及特定区域内实到人数，与应到人数对比，拟定人员与否到齐。
4.1.3人员查找
在监控端可输入人名或标签号查找指定人员位置当前所处位置。
4.1.4 消失告警
可重点监控某些标签，当这些标签离开指定区域或清失时系统发现相应告警
4.1.5越界、离开报警
某些区域属于重要区，未经容许人员进入将发出报警信息 。也可以在某些区域可以设定某些人员在设定期间内不准离开，如果离开或消失系统告警 。
4.1.6滞留时间过和告警
可设定人员进入某些区域，超过一定期间系统告警。
4.1.7轨迹回放
可查询某个标签指定期间段移动轨迹，这个时间段这个标签都去过哪些区域。
4.1.8视频联动
可以给每个定位设备绑定一种摄像头，通过在监控端地图上，点击定位设备图调用定位设备所在区域视频。当有特定告警时，系统会自动调出发生告警区域视频。
4.1.9 人员暂时授权
当某个人员需要暂时进入重要区域或要离开时，可在系统进行暂时授权，准许她进入重要区域或离开工作区一定期间。
例如：有人暂时进入机房，系统可暂时授权容许进入15分钟或更长时间。
4.1.10 电子标签故障报警
电子标签故障，重要是指标签电池电压低；佩戴在人员手上腕带被破坏或被拆除；
只要佩戴在人员手上腕带被脱下来系统都会提示告警；无论是剪断，还是用工具正常拆除，系统都会有告警。当标签电池电压过低时系统也会提示，此时需要尽快更换电池。
4.1.11人员求助
卡片式定位标签上有功能按键，当人员遇到危险或其状况需规定助时只需要按下功能键系统就会显示求助位置 ，并调出附近摄像机视频。
4.1.12 行程安排
可提前安排人员行程，如：张三上午8点11点必要在自己工作区域，11点半到12点间必要在食堂，晚上7点到第二天7点半必要离开，否则系统报警。
4.3 后台某些功能简介
4.3.1管理后台登录

4.3.2标签录入
标签可以依照实际状况进行分组和分类，有设备类，和人员类，人员类尚有管理人员和普通被定位人员 各类别在地图上以不同图标显示。

4.3.3档案管理
1、 人员信息资料与标签关联
可在系统中对在被定位人员信息进行设立，以及人员与标签关联
2、 人员行程安排
给被定位人员和设备制定行程和告警规则，如果设备和人员在定位区域间移动，不符合事先制定行程系统就会告警
3、 设备信息设立
可在系统中对危险设备信息进行设立和与定位标签进行关联。

4.3.4区域管理
1、 地图管理
增长、查看和修改地图信息。
2、 区域管理
在地图上进行区域划分和管理。

3、 重要区域白名单，给进入重要区域人员授权
4.3.5设备管理
对每个定位设备进行设立，添加等，以及对摄像头管理
4.4.6系统管理
顾客管理： 可设定各种顾客权限，顾客登录系统后依照自己权限进行相应操作和浏览符合权限内容。
4.3.7记录报表
1、 警告记录
查看所有标签或指定标签所有警告记录。

2、 查看标签告警报表
查看告警报表方式有各种：可以查看所有某个时间段所有告警记录，并生成报表；可按报警时间记录报警数量；可按报警标签报警时间记录；也可按标签报警类型记录等

5 定位系统前端软件系统截图
5.1 客户端登录界面

5.2 统主界面
此界面图，顾客自己可更换。

5.3 位置信息实时显示
图上人形图示代表人员实时位置
张三
服务器

5.4 查看指定设备或人员位置
输入要查找人员标签号，或设备名称，可查找设备或人员当前位置
李四在
我在这里

5.5 非法进入重要区
当有人非法进入重要区域时，系统弹出相应视频并显示告警人员信息
非法闯入（视频联动）

5.6 移动轨迹查看
通过输入标签号、ID编号、或名称和需要回放时间段来查看移动轨迹。

6 系统特点
6.1 集群式布置
本定位系统采用云计算方式，云定位服务（CenterService）作为系统中枢，采用集群式布置，对标签位置和各类告警信息进行汇总和分发。支持大量信息采集程序和监控展示程序并发连接。
系统管理员可以通过管理终端登录到web后台管理系统，对档案资料和系统权限进行管理并存入数据库；web后台管理系统同步提供记录报表功能。
云采集软件（Agent）负责实时接受RFID接受器上报标签位置信息和告警信息，并周期性地对这些信息进行预解决，采用复杂定位算法将标签位置定位到某个接受器上，然后将解决后定位信息上报给云定位服务。Agent具备智能负载检测功能，可以自动地将位置信息上报给负载较低那个云定位服务。
云定位服务进一步对Agent上报定位信息进行解决，周期性记录出每个区域人数，依照每个人员每天行程安排来判断人员与否非法离开规定区域，与否非法进入核心区域。可通过配备将某些严重告警信息通过手机短信方式发生给有关人员。可以定期将区域人员记录信息显示在LED屏幕上。可以将告警信息和标签位置信息输出，与第三方系统进行信息集成。
系统管理员通过监控展示程序（Monitor）登录到云定位服务后，可以实时收到标签位置信息并通过动画方式在界面上呈现出来；实时接受到各类告警信息并通过声光等方式提示系统管理员。监控展示程序还可以通过硬盘录像机获取摄像头视频图像，对定位现场情景进行进一步理解，及时做出响应。
系统集群式布置图
6.2 技术特点
1. 采用云计算技术，系统可以依照负载状况来增减定位服务器数量。
2. 定位算法完善，采用各种定位器，可以在各种复杂环境中对标签进行精准定位。
3. 系统采用先进中间件技术，采用面向对象办法进行开发，整个系统具备低耦合、高内聚特点。采用集中式拓扑构造，同步支持各种采集程序和各种监控终端。
4. 系统容量大，可以支持0个标签和1000个接受器进行定位；可以通过添加硬件方式来实现系统容量线性扩展。
5. 高可用性，定位服务采用集群方式布置，集群具备智能感知功能，支持数据在集群中服务器之间共享。支持7*24服务原则。
6. 监控终端界面美观，显示直观，交互性强，支持自定义地图编辑；采用国内首创模仿2.5D画面定位展示。
7. 系统适应性强，可以在WINXP/WIN/WIN7等WINDOWS系列系统上运营。
8. 海量数据存储，数据存储支持SQL SERVER、MySQL等主流数据库系统，支持海量数据存储和信息查询检索；数据存储采用磁盘整列，数据安全性高。
9. 系统安全性高，数据传播采用ssl/tls安全传播合同，支持RSA/DSA等非对称加密算法，加密强度符合业界公认传播加密原则；系统支持X509数字证书授权安全访问。
10. 扩展性、兼性强、外接设备丰富，如：LED显示设备、短信模块、身份证读写设备等。
11. 支技语音交互模式。
12. 支持第三方软件集成，可以将告警信息和标签位置信息通过UDP合同发送出来，与第三方系统进行信息集成。
13. 系统布置灵活，定制能力强。除了基本定位、告警、人员记录等功能外，还可以依照不同应用场景来添加某些定制功能，如：向标签下发蜂鸣和闪烁指令、在学校考勤中给家长发送短信等。
7 重要设备性能简介
7.1 定位基站
产品技术特性
人员、资产辨认管理系统
人员、资产出入通道或门禁管理系统
区域定位
RTLS人员区域定位（监控）系统
范畴涉及：医院、养老院、学校、旅游部门、工矿、企事业单位、科研院所、部队、监狱等单位人员区域定位、（跟踪监控）等管理应用。
资产监控
RTLS资产监控（区域定位）系统
范畴涉及：涉密资产、贵重物品、仓储流转资产
产品技术特性
辨认距离 ： 0 ～ 150米
辨认速度 ： 200 公里 / 小时
辨认能力 ： 同步辨认 500张以上标签
辨认角度 ： 全向
天线增益 ： 4dBi，双天线
工作频段 ： 2.4GHz、125KHz（可扩3路低频天线）
功耗原则 ： 工作功率为毫瓦级
通信机制 ： 基于 HDLC 时分多址和同步通信机制
抗干扰性 ： 频道隔离技术，各种设备互不干扰
安 全 性 ： 加密计算与安全认证，防止链路侦测
实时时钟 ： 可支持RTC实时时钟
存储空间 ： 板载2M Byte，支持8G Micro SD卡
接口原则 ： RS232、RS485、Wiegand、RJ45、TTL、WiFi等可选
扩展I/O ： 开关量信号输入与输出各3路
电源原则 ： DC 7.5～24V 800～3000mA
封装特性 ： ABS工程塑料
可 靠 性 ： 工业级
尺 寸 ： Φ180mm、厚度51mm
重 量 ： 0.7kg
安装方式 ： 吊顶或墙面安装，提供专用安装卡件
工作模式
读写器不间断（或受红外、超声波传感器等开关量信号触发后）向外发射125KHz低频信号，任何进入低频覆盖区域半有源电子标签将接受到低频ID编码，并解析出低频信号强度RSSI值、标签电池电压状态、标签防拆状态等信息，随后及时以2.4GHz信号回答给读写器；读写器也可实时接受“积极式”有源电子标签发出信号，并将接受到数据转送到后台管理系统中。特殊应用中也可向标签写入数据或更改参数。
辨认距离
在良好可视环境下，2.4GHz射频端最大辨认距离可达到0~150米。可扩展1支内置125KHz低频天线，发射距离可达到0~5米；
如有需要可外扩1~3路125KHz低频天线成倍加长低频发射距离，或组合成各种辨认区做门禁或通道控制。
辨认速度 & 能力
在读写器有效辨认范畴内电子标签以最高200Km/h速度运营时，可以保证稳定辨认。
读写器可以同步读取500张以上有源或半有源电子标签；在极短时间内可以保证所有辨认不漏读。
通讯安全
读写器和配套电子标签使用特殊通讯合同，对设备合法性进行校验，采用加密算法保证通讯数据安全。
可靠工作
防雷、防水、防冲击，满足工业环境应用规定；
接口原则
读写器提供RS485 weigand26/34 或RJ45等原则硬件接口。可按需提供RS232 TTL等接口，或者扩展WiFi传播模块。
典型应用
区域定位
RTLS人员区域定位（监控）系统
范畴涉及：医院、养老院、学校、旅游部门、工矿、企事业单位、科研院所、部队、监狱等单位人员区域定位、（跟踪监控）等管理应用。
资产监控
RTLS资产监控（区域定位）系统
范畴涉及：涉密资产、贵重设备、仓储设备、流转资产
7.2 设备标签
7.2.1 XD-T815型防拆电子标签
产品技术特性
辨认距离 ： 0～ 70米（可视距离）
辨认速度 ： 200公里 / 小时
辨认能力 ： 具备200张/秒防冲突性能
辨认方式 ： 全向辨认
工作频段 ： 2.4 GHz ～ 2.4835GHz ，12KHZ
通讯速率 ： 250Kb/s、1Mb/s、2Mb/s
安 全 性 ： 加密计算与安全认证，防止链路侦测
防拆功能 ： 可按需提供防拆（报警）功能；非授权强力取下立即发无线报警信号；需特定设备进行物理和无线指令复位
测温功能 ： 测温精度±0.4°（可选）
功耗原则 ： 平均工作功率为微瓦级
电池配备 ： 软包锂锰电池，容量1500mAh
电压检测 ： 电压低于预设值时以无线信号提示
封装特性 ： ABS工程塑料，抗高强度跌落与振动
环境特性 ： 工作温度－40℃ ～85℃
工作湿度＜95％
可 靠 性 ： 防水防冲击，满足工业环境规定
外    形 ： 卡片式，可提供OEM定制服务
尺    寸 ： 100×70×7 mm
重    量 ： 38g
安装方式 ： 3M双面胶粘贴
XD-T737型双频防拆标签

7.2.2 XD-T737型防拆电子标签
产品技术特性
辨认距离 ： 60米内 （可视距离）
辨认速度 ： 200 公里 / 小时
辨认能力 ： 具备200张/秒防冲突性能
辨认方式 ： 全向辨认
工作频段 ： 2.4 GHz 、有源125KHz
通讯速率 ： 250K、1M、2M b/s可选
通信机制 ： 基于 HDLC 时分多址和同步通信机制
抗干扰性 ： 频道隔离技术，各种设备互不干扰
安 全 性 ： 加密计算与安全认证，防止链路侦测
读写功能 ： 176B或1KB存储空间（可选）
声光警示 ： 内置蜂鸣器与LED灯
防拆功能 ： 防拆报警功能（可选）
功耗原则 ： 平均工作功率为微瓦级
电池配备 ： 扣式锂锰电池，容量246mAh
电压检测 ： 电压低于预设值时告警
封装特性 ： ABS磨砂材质，抗高强度跌落与振动
环境特性 ： 工作温度－40℃ ～85℃
工作湿度＜95％
可 靠 性 ： 防冲击，满足工业环境规定
外    形 ： 小方块型，可提供OEM定制服务
尺    寸 ： 35×28×9mm
重    量 ： 12g
安装方式 ： 粘贴或挂扣
7.2.3 XD-W717型无源电子标签
产品技术特性
天线技术：铝蚀刻
> 封装材料：硅胶
> 基板材料：PET
> 天线厚度：0.01mm
> 工作频率：860MHz~960MHz
> 读写距离：1 ~ 10 M
> 原则合同：ISO/IEC 18000-6C；EPC CLASS1 G2
> 芯片型号：NXP-XM/XL/HSL；Alien-H2/H3；Impinj-M2/M3
> 存储空间：0 bits / 96 bits / 512 bits / 2048 bits
> 读写次数：10,000 次 {HSL:100,000 次}
> 数据存储：10 年
> 波特率：640K bits/s {HSL：40K bits/s}

> 环境参数:
使用环境：+150℃～-25℃，
耐压：≦5N/m㎡
抗弯曲能力：≧φ20mm
7.3 人员标签
7.3.1 XD-T906产品技术特性
辨认距离 ： 0～ 60米可调（可视距离）
辨认速度 ： 200公里 / 小时
辨认能力 ： 具备200张/秒防冲突性能
辨认方式 ： 全向辨认
固定增益 ： 0～3级可按需选定
工作频段 ： 2.45GHz、125KHz、13.56MHz可选
通讯速率 ： 250Kb/s、1Mb/s、2Mb/s
抗干扰性 ： 频道隔离技术，各种设备互不干扰
安 全 性 ： 加密计算与安全认证，防止链路侦测
功耗原则 ： 平均工作功率为微瓦级
电池配备 ： 扣式锂锰电池，容量500mAh
使用寿命 ： 1～2年左右，可更换电池
电压检测 ： 电压低于预设值时以无线提示(可选)
封装特性 ： ABS工程塑料，抗高强度跌落与振动
环境特性 ： 工作温度－40℃ ～85℃
工作湿度＜95％
可 靠 性 ： 防冲击，满足工业环境规定
外    形 ： 方卡型，可提供OEM定制服务
尺    寸 ： 86×54×6 mm
重    量 ： 24g

7.3.3 手持终端
产品技术特性操作系统 ： Windows CE.Net5.0简体中文版
CPU 类型 ： SUMSANG 400MHZ,电压3.3V
内 存 ： 128M Flash ROM/128M SDRAM
液晶显示 ： TFT-LED QVGA液晶3.5”彩色触控屏
数据采集 ： 2.4GHz RFID模块，可读可写
增 益 ： 5dBi 接受32级可调、发射4级可调
辨认距离 ： 0~60米(灵活可调)
辨认方向 ： 全向
无线网络 ： 标配WIFI，可选配内置GPRS/CDMA模块/蓝牙
数据备份 ： SD卡及FLASH双重备份
电 池 ： 3.7V，3200mAh可充电锂电池，备用电池17mA（可保证数据6小时内不丢），运营不不大于8小时（视应用环境），内置电池管理软件监控和调试电池状态。
工业级别 ： IP54（IEC60529），抗跌落为1.2米
环境温度 ： 使用:-15℃至50℃ 存储:-20℃至60℃
物理接口 ： USB， 红外线
扩展存储 ： 最大支持2GB容量SD卡
尺 寸 ： 190(长)×80(宽)×25(厚) mm
显示某些：100mm×80mm×25mm
键盘某些：90mm×60mm×25mm
重 量 ： 380g(含电池)
