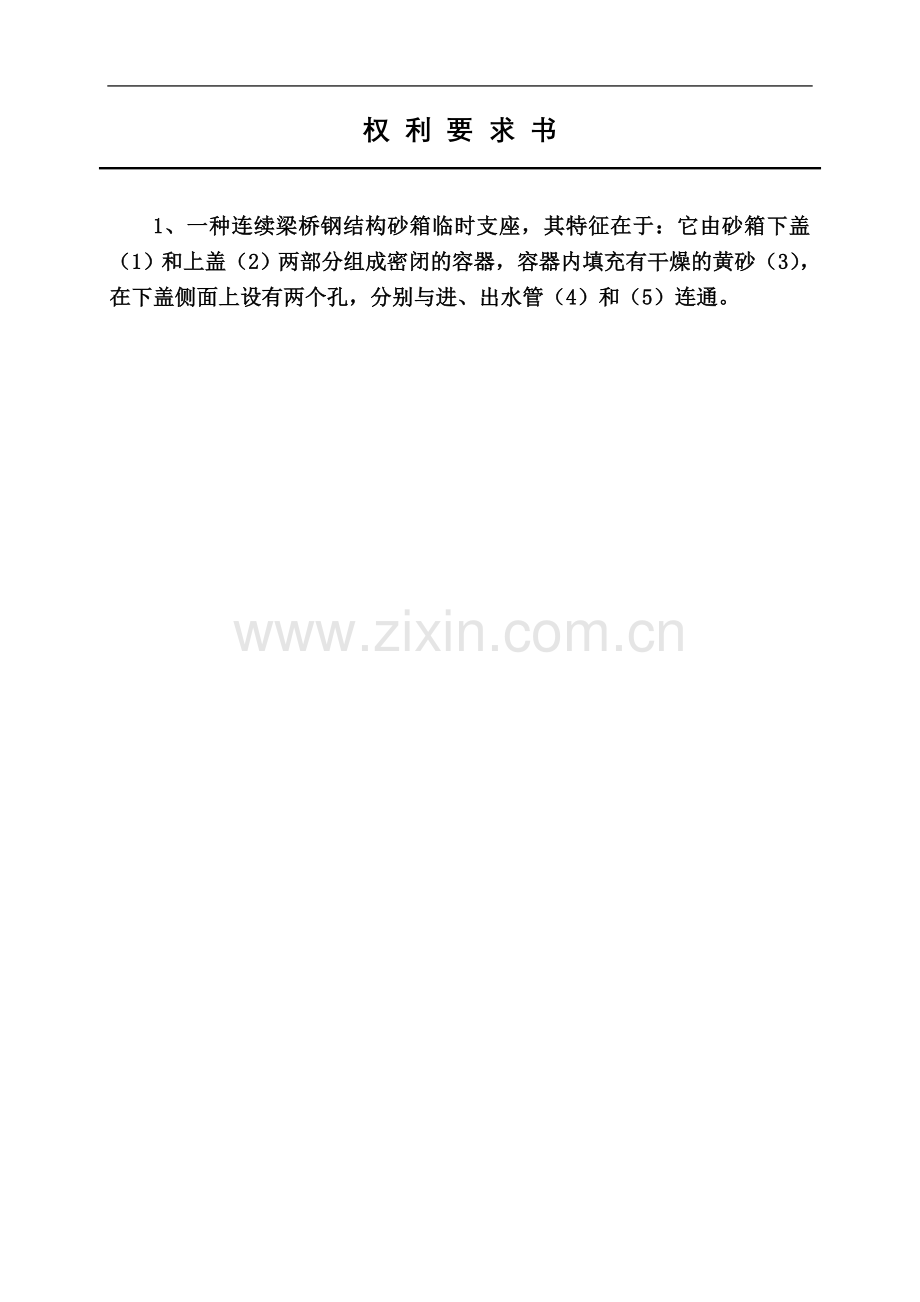

专利申请范本权 利 要 求 书1、一种连续梁桥钢结构砂箱临时支座，其特征在于：它由砂箱下盖（1）和上盖（2）两部分组成密闭的容器，容器内填充有干燥的黄砂（3），在下盖侧面上设有两个孔，分别与进、出水管（4）和（5）连通。说 明 书连续梁桥钢结构砂箱临时支座技术领域 本实用新型涉及一种新型的连续梁桥架设过程中的临时支承与高程调节装置，尤其是一种连续梁桥钢结构砂箱临时支座。背景技术 临时支座的设计与施工是连续梁桥架设中的重要环节。目前施工中多采用的临时支座包括：木制临时支座、混凝土临时支座、钢结构临时支座和硫磺砂浆临时支座。以上各种支座都有其适用的优点，也有自身难以克服的缺点，木制临时支座强度不高，稳定性不好，高程调节不方便；混凝土临时支座比较笨重，操作不方便，高程难以调节，拆卸困难；钢结构临时支座施工成本高，拆卸需要切割，浪费大；硫磺临时支座施工成本高，加工困难，不能进行周转使用。发明内容 本实用新型的目的是：提供一种操作方便和成本低廉的桥梁临时支承装置，它能克服上述现有技术的不足，制作和使用简便快捷、成本低，可以根据桥梁架设高程的需要，对砂箱高度进行无极调节，能够满足梁板对支承装置强度的要求，高精度地满足桥梁架设的要求，施工质量好。本实用新型的目的通过以下技术方案实现：一种连续梁桥钢结构砂箱临时支座，它由砂箱下盖和上盖两部分组成密闭的容器，容器内填充有干燥的黄砂，在下盖侧面上设有两个孔，分别与进出水管连通。由于采用上述结构，利用黄砂抗压强度高、粒径小的特性，制成活塞式可调节砂箱，使用前先将进、出水管堵上，将黄砂装入下盖内，再把上盖盖上，就可以作为梁板的临时支座使用了。由于装砂的数量可以通过进、出水管调节，砂量变化了，梁板架设的高程也就可以按照需要进行变化。临时支座使用完毕后，将一根水管伸进砂箱的进水管，砂就会被水从出水管冲出来，砂箱由于砂的减少慢慢下降，这样很容易就能把砂箱从梁底拆除，然后进行周转使用。所以与其他临时支座形式相比，本实用新型可以对砂箱高度进行无极调节，具有成本低、使用方便、环保的特点。附图说明下面结合附图和实施例作进一步说明。图1是本实用新型结构示意图。图2是本实用新型使用状态图。图1兼做摘要附图。具体实施方式 一种连续梁桥钢结构砂箱临时支座，它由砂箱下盖1和上盖2两部分组成密闭的容器，容器内填充有干燥的黄砂3，在下盖侧面上设有两个孔，分别与进、出水管4和5连通。本实用新型除进水管4和出水管5采用钢管制作外，其它均采用钢板制作。砂箱下盖和上盖分开制作，分别采用焊接连接。使用时将砂箱下盖里面装好适量的黄砂，再将上盖放在砂上面，二者结合形成支座承受压力。面板厚度要适中，如果太薄则不能满足强度要求，太厚则重量增加，操作起来就不方便，具体厚度根据承载重量的大小计算确定。黄砂选用极配良好的中砂，在使用前要在太阳下曝晒或在烘箱中烘烤，控制含水量的目的是防止随着时间的推移砂箱产生过大的沉降量。1、试验室确定砂箱压缩量将含水量合格的黄砂装入砂箱内，放在万能试验机上，不断给砂箱加压，记录砂箱的压缩量，通过获取的试验数据画出受力大小和与压缩量的关系曲线，特别是加压到设计压力到砂箱上所产生的压缩量，根据试验数据来指导现场砂箱装砂的数量。2、梁板试压确定压缩量在预制场利用龙门吊吊起一片梁板预压在砂箱上，再次确定砂箱的压缩量，根据试验室和现场压缩量数据，在砂箱内装填所需数量的黄砂后置于盖梁上，然后将梁板轻轻放置在砂箱临时支座上，临时支座上盖板就会慢慢下沉，如果下沉的高度超过了设计高度，则必须将梁板吊起往砂箱里增加砂；如果下沉的高度还没有达到设计高度，则可以从进水管4和出水管5慢慢掏出砂子，砂箱就会慢慢下沉，直到满足设计高度。砂箱临时支座安装一般控制在比梁底的永久支座高1.5cm为宜，为后期砂箱随着时间的推移留下一定的沉降空间，在梁板安装在临时支座上后，一定要对梁板进行支撑，确保梁板的稳定性。3、拆除砂箱在桥梁完成从简支到连续的体系转换、二期束张拉压浆封锚后，待压浆强度达到设计强度后就可以拆除临时支座了。拆除时将一根水管伸进砂箱的进水管，砂就会被水从出水管冲出来，砂箱由于砂的减少慢慢下降，这样很容易就能把砂箱从梁底拆除，然后进行周转使用。本实用新型在云南元磨高速公路、云南思小高速公路和云南小磨高速公路得到了应用。实践证明，本实用新型具有操作简便快捷，使用安全，保证质量、降低成本的优点。- 3 -说 明 书 摘 要本实用新型公开了一种连续梁桥钢结构砂箱临时支座，它由砂箱下盖和上盖两部分组成密闭的容器，容器内填充有干燥的黄砂，在下盖侧面上设有两个孔，分别与进、出水管连通，本实用新型可以对砂箱高度进行无极调节，具有成本低、使用方便、环保的特点。说 明 书 附 图图 1请完成以下信息申报：专利权人：葛洲坝集团第五工程有限公司发 明 人： 第一发明人身份证号：
