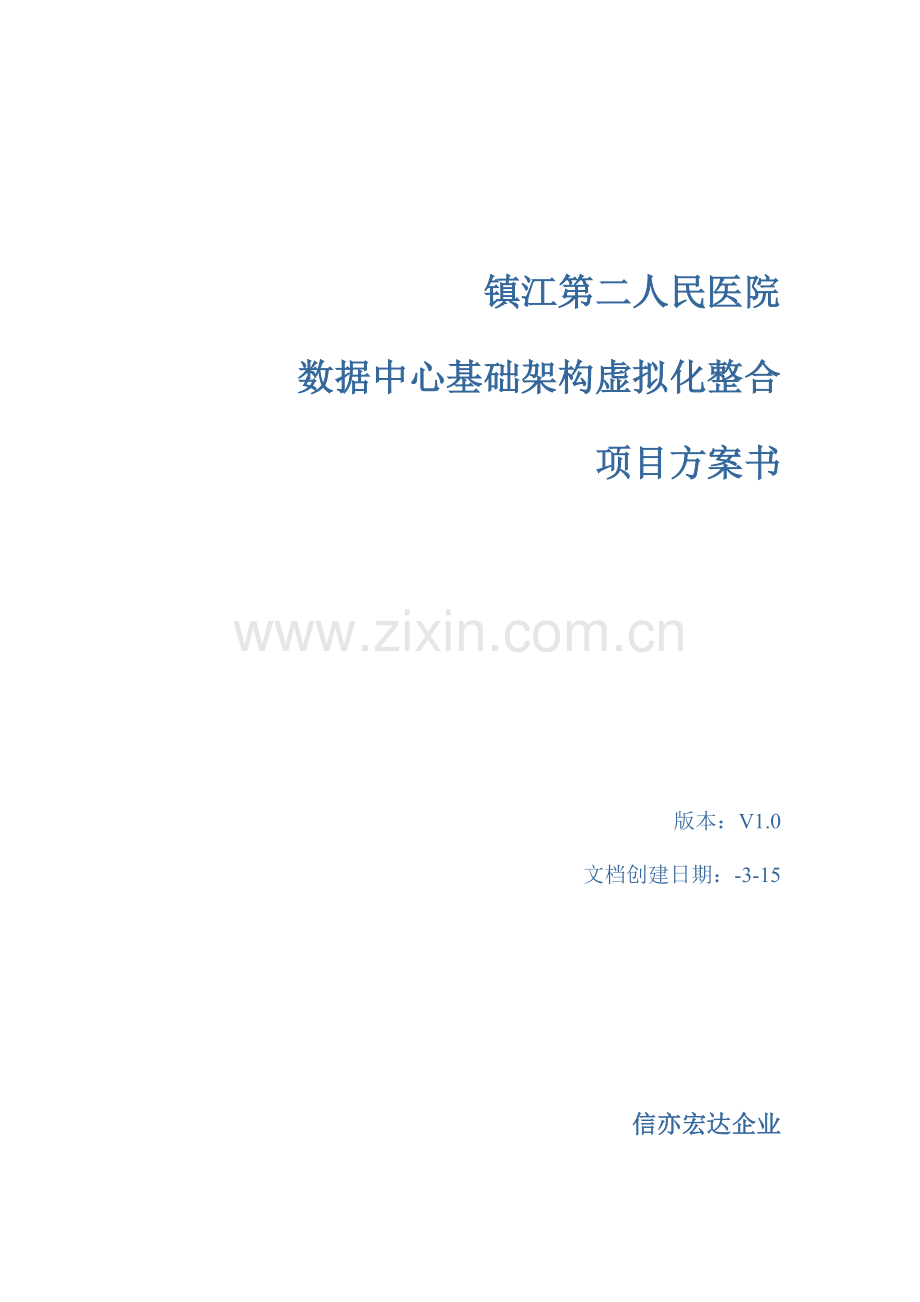

镇江第二人民医院数据中心基础架构虚拟化整合综合项目专项方案书.docx

镇江第二人民医院数据中心基础架构虚拟化整合项目方案书版本：V1.0 文档创建日期：-3-15信亦宏达企业前言文档目标VMware vSphere虚拟化和NetApp存放系统是用于构建云计算基础架构业界领先平台。它使用户能够自信地运行关键业务应用程序，愈加快速地响应业务需求，而且能够帮助用户进行服务器整合、提升服务器可靠性和高可用性，和实现商业连续性策略等，而NetApp存放系统则保障了所以数据可靠及可用性。在同一台物理服务器上安装多个虚拟服务器，并加载操作系统和应用系统，不管是出于使用还是测试目标，全部能够以一个很经济方法达成商业扩展或增加服务器资源目标。vSphere 和NetApp处理方案加紧了现有数据中心向云计算转变，同时还支持兼容公共云服务，从而形成了业界唯一混合云模式基础。为了愈加好帮助用户了解VMware虚拟架构和NetApp统一存放系统技术服务优势和项目管理方法，特编写了本文档供领导及相关技术人员参考。目录1. 概述12. 虚拟化处理方案32.1. 方案分析和方案拓扑32.2. 方案组成说明52.3. 方案优势62.4. 方案实施后效果112.5. VMware vSphere配置142.6. VMware vCenter配置172.7. VMware vSphere 功效说明172.7.1. vSphere Vmotion172.7.2. vSphere HA182.7.3. vSphere Fault Tolerance（FT容错）192.7.4. VMware Distributed Resource Scheduler (DRS) ；192.7.5. vSphere DataRecovery（备份）202.7.6. vSphere扩展性212.7.7. vSphere ESXi聚合222.7.8. vSphere 自动布署222.7.9. vSphere 存放 DRS232.7.10. vsphere配置文件驱动存放232.7.11. VMware 存放/网络 I/O 控制242.7.12. ESXi 防火墙252.8. NetApp FAS3200存放系统功效说明252.8.1. 对VMware虚拟化技术支持252.8.2. 针对VMware虚拟化环境存放架构选择262.8.3. 针对VMware虚拟化管理套件（SnapManager for VI）介绍312.8.4. 简化虚拟化环境下存放管理322.8.5. 虚拟机反复数据删除技术393. 方案总结421. 概述不停增加且集中业务对 IT 部门要求越来越高，所以数据中心需要更为快速提供所需能力。但假如购置新服务器，又会增加采购成本和运作成本，还会带来更多供电和冷却开支，而且，服务器还没有得到充足利用。通常，企业服务器工作负载只利用了 5%，这造成了大量硬件、空间和电力浪费。同时因为应用程序兼容性问题，IT 人员只能经过在不一样场所不一样服务器中分别运行方法，将应用程序隔离起来。这又会造成服务器数量增加。购置新服务器是一项漫长过程，而且对花费大量人力，往往需要数日甚至数月考虑和操作，这使得 IT 部门愈加难以应对业务快速成长和不停变动需求。比如，对于新业务系统平台供给和拆除需求，往往就需要消耗大量宝贵资源和时间。从 IT 管理员角度来看，推进虚拟化技术发展关键动力是基础架构设施迅猛增加，而硬件布署模式又深入加剧了基础架构复杂程度。应用越来越多，也越来越复杂，所以就变得愈加难以管理、更新和维护。用户期望能采取多种桌面设备、笔记本电脑、家用 PC 和移动设备来进行工作。服务器价格急剧下降，服务器散乱现象仍然存在。伴随图形和多媒体发展，数据也变得越来越丰富，文件平均大小也在不停上升，要求不间断在线存放。纵观整个数据中心，技术不停增多，分布也越来越广，另外，业界和法律法规也在不停要求企业加强 IT 管理控制。在这种环境下，虚拟化技术就表现了整合优势。应用在 IT 不一样层面，从逻辑层将物理层抽象出来意味着逻辑组件会得到更一致管理。从安全角度来看，虚拟化和NetApp统一存放技术提升了X86服务器和数据可靠性、可用性，从基础架构层面取得了原先单机系统无法想象功效，大大提升了业务连续性等级，降低了故障率、降低了系统宕机时间。从服务器角度来看，虚拟化技术让每台设备全部能托管多个操作系统，最大化了利用率，降低了服务器数量。从存放角度来看，虚拟化技术可网络化、整合磁盘设备，并让多个服务器共享磁盘设备，从而提升了利用率。从应用角度来看，虚拟化技术将应用计算从用户设备中分离出来，并在数据中心对应用及相关数据进行整合，经过集中化技术改善了管理和系统安全性。出于经济效益和管理安全性考虑，针对基础架构虚拟化整合已势在必行。2. 虚拟化处理方案2.1. 方案分析和方案拓扑本期项目采购1套NetApp FAS3200 Metro Cluster存放系统， MetroCluster在一组双控制器存放系统中，布署两组完全同时镜像磁盘柜，能够在镜像数据两个副本之间保持严格物理分隔，在出现不管是由磁盘问题、缆线断线还是主机总线适配器 (HBA)引而发故障时，MetroCluster 全部能够即时使应用系统访问镜像数据，而系统管理员无须干扰或中止用户端应用程序运行，由以前端业务连续性得以确保连续运行，管理员在找到造成问题原因并处理问题过程中无须中止线上业务运行，避免代价高昂停机时间，同时能够确保用户数据绝对安全，其分别布署在镇江第二人民医院两个数据中心中，能够很好满足镇江第二人民医院VMware虚拟化应用系统724 小时业务连续服务能力，实现机房间容灾。另本期项目采购2台4路物理服务器运行VMware Vsphere虚拟化系统，分别布署在两个机房内，以实现机房之间容灾。A数据中心1台物理服务器运行HIS应用，B数据中心1台服务器运行PACS应用，另外创建一个虚拟服务器作为VC管理虚拟化资源，两边机房虚机和应用数据全部运行在NetApp FAS3200 MetroCluster存放系统中。物理服务器上安装配置VMware虚拟架构套件vSphere企业版软件，用于在单个物理服务器实体上，利用服务器强大处理能力，生成多个虚拟服务器，而每一个虚拟服务器，从功效、性能和操作方法上，等同于传统单台物理服务器。在每个虚拟服务器上，就能够安装配置Windows & linux操作系统，进而再安装应用软件，这么就能够充足利用现有服务器资源，在服务器层面实现业务系统整合。NetApp是全球最优统一存放系统，它和VMware是紧密合作伙伴，全部存放系统全部经过了VMware认证，而且能够经过VCenter进行管理。它高速缓存和反复数据删除技术也充足确保了很多VMware虚拟机高速运作，而且节省最少50%存放空间。VMware虚拟化服务器端则使用HA虚拟机高可用技术，在正常状态下，2台物理服务器各司其职，在虚拟机上运行医疗应用系统。假如出现服务器故障，因为数据是共享，虚拟机将自动透明地转移到其它物理服务器中运行，确保应用系统无间断运行。当然，有了VMware虚拟化技术，虚拟机也能够在需要时候随意无缝迁移到另外数据中心其它物理机中。虚拟化技术引入，不会对现有网络架构做本质上颠覆，原先架构仍然是延续，只是在数据中心基础设施方面，大大降低了需要维护和管理设备，如服务器、交换机、机架、网线、UPS、空调等等。原先设备能够依据制度进行折旧报废、或利旧更新，使得IT管理人员有了更多选择。下图是虚拟化整合以后IT架构：（在本项目中，A数据中心磁盘柜X和磁盘柜Y Mirror处于同一机箱中，对半使用。）伴随虚拟化不停应用，能够不停动态地增加虚拟化集群规模，搭建更健康IT体系架构。用户端方面，延续了原先访问模式，对于虚拟服务器数据交互等操作，等同于原先传统物理服务器访问模式，不会对业务系统造成任何不利影响。2.2. 方案组成说明经过对现有服务器搜集、分析，计划采取以下设备作为虚拟化硬件平台，具体配置以下：物理服务器虚拟服务器个数应用IBM 3850服务器1XHIS系统IBM 3850服务器2XPACS系统VC管理节点（虚拟机） 1VC管理存放系统个数作用NetApp FAS3200 MC1套存放系统控制器DS4243磁盘柜含600GB 15K SAS磁盘2台磁盘存放柜双口8Gb存放光纤扩展卡 2片扩展光纤口SAN，NAS存放协议1套存放协议该部分关键介绍包含到硬件、软件和专业服务情况：硬件部分：新购用于服务器整合IBM3850高性能服务器。这2台服务器配置以下：四路4核至强CPU，最少64GB memory，4块以上千兆网卡，2块HBA卡。更高配置才会取得愈加好整合比，同时能够愈加好地应用vSphere高级功效。运行VMware vCenter server配置提议以下：一台虚拟机，最少2GB memory，2块虚拟千兆网卡，预装Windows 。为了避免影响，不能安装其它管理软件或应用软件。VMware vCenter server是虚拟化集群管理关键，所以应尽可能提升其运行稳定性和可靠性。或采取虚拟机（VM）方法，经过引入VMware vCenter虚拟设备进行统一管理。NetApp FAS3200 MetroCluster存放系统将两个控制器分别布署到两个数据中心，DS4243磁盘柜也是如此，从而形成同时高可用存放。存放设备配置SAN光纤协议和NAS文件存放协议，来满足VMware虚拟机操作系统安装及医院文件存放需求。软件部分：关键配置以“8+1”方法表现，其中“8”指是8套VMware 虚拟架构套件企业版（VMware vSphere 4 Enterprise）使用授权； “1”指是1套VMware vCenter Management Server使用授权。软件说明：VMware VSPHERE套件根据CPU数量计算lisence，一个lisence管理1个CPU；根据2台IBM3850计算，每台服务器是4颗CPU，需要采购8套VMware VSPHERE虚拟化套件。另外需要单独采购一套VMware vCenter管理软件。专业服务：依据需要可选购VMware 提供专业服务2.3. 方案优势一、数据存放故障避免和安全优势（1）全冗余结构、集群切换接管：FAS3200统一存放设备。支持双控制器配置集群，在其中一台出现任何故障情况下，集群软件负责实现故障切换和接管。控制模块采取电源、风扇等关键部件冗余设计，实现无缝切换，确保单个部件失效时系统仍能够连续正常工作，确保用户应用不会中止和数据最大可用性。（2）真正可用RAID6（RAID DP）技术：用提供业界安全等级较高RAID DP(RAID 6)技术，实现了在一个RAID内部，即使任意两块磁盘同时失效，也不会造成数据丢失，确保系统可靠运行。整体可靠性比RAID5提升3000倍以上。同时性能没有任何下降，不象其它RAID6在应用时性能会下降20%，RAID DP(RAID 6)能真正应用到关键生产作业环境中。二、性能优势（1）高性能、高扩展前后端接口（4/8Gb光纤接口、1/10Gb网口、FCoE接口）：每套FAS3200，最多能够扩展到8个8Gb 光纤接口或20个4Gb光纤接口。万兆以太网端口最多能够扩展到8个或20个千兆以太网端口，以太网端口能够接入到NAS环境中以太网交换机。以太网端口能够经过VIF功效实现端口聚合，达成扩展带宽和实现链路冗余目标。FAS3200能够扩展FCoE扩展卡，最多能够扩展8个FCoE端口。（2）高速SAS连接：每套FAS3200，板载4个6Gb SAS接口，最多能够扩展到20个6Gb SAS端口，用于连接SAS设备或后端扩展磁盘柜。FAS3200控制器后端能够扩展连接磁盘架，最大配置磁盘数量600块，扩展磁盘架依靠对应模块和SAS线连接，用于前端服务器虚拟化应用系统存放应用。（3）高性能加速模块：FAS3200标配内存16GB，经过性能加速模块扩展，增加两块512GB性能加速模块，整个系统高速缓存达成1TB，使整体存放性能得到大幅提升。例1：经过PAM加速软件和高达1TB性能加速模块配合，使数据库小数据块随机读时经过PAM加速软件智能预读处理，将高达1TB数据加速模块中，随机读命中率可高达50%90%，大幅提升系统小数据块随机IOPS，满足前端系统对存放高性能要求。例2：如虚拟桌面多台、几十、上百台同时开启时，因为操作系统绝大多数全部是相同文件，并配合内置反复数据删除，第1台机器开启过中将操作系统文件预读到性能加速模块中，后续机器开启读取文件会最高达95%从高性能加速模块中读出，大大加紧开启速度，处理开启风暴。（4）数据Qos分级管理：工作负载平衡和优先级FlexShare可提供多达五个优先等级，经过优先等级预定义，自动化负载平衡处理，以满足不一样部门对系统实时性能需求调整。我们 FlexShare软件是功效强大服务质量工具，它使您能够为系统上整合多个应用工作负荷分配各个优先级,使您能够信心十足地进行VMware整合。使用该软件，您能够调整在系统利用率高条件下，系统应怎样确定其资源优先级。 FlexShare 提供五个优先级，您能够逐卷进行设置，能够：l 确定特定数据集优先级并在必需时更改优先级。 l 设置每卷和每个缓存策略，并指定卷相对优先级。三、统一存放系统（1）支持FC SAN/IP SNA/NAS在一个平台上。从而支持企业将虚拟和物理资源整合到集中存放系统中，真正支持虚拟服务器存放应用。（2）配置ISCSI协议软件，实现前端主机到后端存放设备IP SAN连接，满足虚拟化对共享存放需求。四、对虚拟化灵活磁盘计划和自动精简配置（1）NetApp独特DATA ONTAP操作系统，内置Snapshot功效，能够瞬间保留磁盘快照，一旦出现数据丢失，能够在很短时间内经过快照简单灵活恢复数据。（2）灵活容量分配管理：系统能够灵活划分出应对项目存放需求虚拟空间容量，但未真正使用部分实际并不用磁盘物理空间容量，而且能够随时依据不一样项目对存放空间容量需求，对项目需要占用磁盘空间进行扩大或缩小。（其它厂家通常能够经过较复杂操作进行容量扩大，但无法进行容量占用缩小）FlexVol功效是将物理磁盘和逻辑卷从创建阶段隔离开来。在FlexVol概念中，RAID磁盘组首先组成一个物理存放池(aggregate)，而卷创建是基于物理存放池之上。卷大小能够在20MB到16TB之间任意调整，而且扩展最小单位是1MB。因为经过FlexVol进行卷扩展已经摆脱了和物理磁盘关系，所以大大简化了卷扩展步骤，同时扩展全部过程能够在1分钟内完成。（3）反复数据删除能以单个共享数据块为参考寻求相同数据块并将其替换，从而提升效率。相同数据块可能属于多个不一样文件或 LUN，或可能反复出现在同一个文件中。反复数据删除是 NetApp WAFL 文件系统不可或缺一部分，该系统管理 NetApp FAS 系统上全部存放。所以，不管您运行何种应用程序或怎样访问数据，反复数据删除全部在”后台”运行，而且开销很低。至于用户能节省多少空间，则取决于数据集和它所包含反复数据删除量。五、NETAPP在VMware中管理优势（1）配置DFM管理工具，含有基于 Web 直观图形用户界面，能够对包含物理设备和网络在内整套存放基础设施进行集中管理，而且它还能实现对存放资源预配置，对存放系统提供了安全而又全方面数据管理功效。（2）VCenter 控制台直接集成管理 NetApp 存放， VMware管理员在控制台直接使用NetApp Data ONTAP 功效，包含自动精简配置、即时 Snapshot 复制和克隆、快速备份和恢复、高可用性 (RAID-DP) 和反复数据删除。六、虚拟化存放空间效率确保技术 经过提升存放效率，您能够显著降低您整体存放需求，这带来是在能耗、制冷和空间方面节省。借助 NetApp FlexVol 技术提供灵活配置功效， NetApp 用户定时取得 60% 或更高存放利用率，而行业平均利用率则靠近 30% 。NetApp 提供一系列额外技术深入提升存放利用率，包含反复数据删除，精简配置管理，虚拟数据克隆等。技术应用优势RAID DPRAID-DP 双重奇偶校验保护，一旦两个磁盘同时发生故障可提供保护，相比于数据镜像节省 46%。反复数据删除NetApp 反复数据删除确定和消除数据块级冗余。对于大多数数据集，空间节省可达 25% 至 55%；对于存放在磁盘上全备份，最高空间节省可达 95%；对于虚拟服务器和桌面环境，空间节省可达 70% 至 95%；对于工程应用环境，最高空间节省可达 70%。自动精简配置借助 NetApp 自动精简配置，存放可作为一个共享资源，容量仅只有在需要时候才被消耗。自动精简配置能够降低您存放容量需求 20% 至30%。数据快照NetApp 提供空间有效、不间断Snapshot 技术。 相比于其它同类产品，NetApp Snapshot 技术提供高达 80% 空间节省。精简数据复制复制是一个确保业务连续性有效方法。NetApp SnapMirror 和SnapVault 软件仅对增加数据块迁移进行操作精简迁移在初始基线以后，节省带宽，减低基于磁盘备份所需存放。假如您原始卷是反复数据删除，那么目标卷将继承一样空间节省，原始存放系统和目标存放系统无须是一样模式和配置。虚拟克隆NetApp FlexClone 技术让您在数秒钟内创建一个数据集“虚拟副本”，当对克隆做出改动时仅消耗额外存放空间这让它对包含了同一操作系统很多副本虚拟环境来说是一个理想技术。空间节省能够高达 80%。2.4. 方案实施后效果虚拟化项目成功实施以后，服务器数量、网络设备、机架、其它外设和IT支撑设备会大量降低，机房环境会变得愈加易于管理并井井有条。vCenter是一个强大集中虚拟化管控工具，经过vCenter能够管理到虚拟化包含方方面面，纵观整个虚拟化架构也是基础功效。下图演示了经过vCenter查看虚拟化架构拓扑实景图。图表vCenter演示从管理角度观察，虚拟平台环境一目了然，运行状态、功效信息等随时掌握。下面是经过管控中心vCenter进行管理界面演示：图表vCenter演示图中左边是硬件设备和虚拟设备资产，右边是状态信息和多种配置信息等，全部可管理内容全部容纳在vCenter之中。vCenter是为了集中管理和监控虚拟机、实现自动化和简化资源调配，对全部物理服务器及其上虚拟服务器进行统一管理工具。能够看到，虚拟化集群之内配置参数、运行状态、逻辑关系等等信息全部能够一目了然展现出来。同时还能够针对集群定义所需要高级功效，如HA、vMotion、DRS等。假如集群之中出现硬件故障，能够经过虚拟化快速恢复，确保较高等级业务连续性水平。对于性能监控、管理，vCenter也极为便利，能够依据需求定义需要监控资产设备，快速定位性能瓶颈或发觉问题根源。以下图所表示：图表vCenter演示VMware还提供了Web用户端，能够从全球任何位置以Web方法访问虚拟化平台vsphere，而且完成对数据中心操控管理。就像以下界面：集中化管控中心能够完成绝大部分IT管理职能，大大降低了琐碎管理事务，提升管理人员生产效率。经过一段时间运行，还能够进行“节能减排”带来效益分析，从绿色环境保护角度体会虚拟化带来益处。经过不停利旧扩容，或采购高配置服务器，逐步扩大虚拟化范围和规模，最终形成“云计算”架构IT基础框架，达成提升IT管理水平目标。2.5. VMware vSphere配置 本方案主体部分是2台安装了VMware vSphere软件四路服务器。虚拟化架构内部连接方法以下图所表示：1、尤其需要注意是在根据上述步骤安装完虚拟机后，还要深入给虚机安装VMware Tools，对于官方支持虚机上操作系统，VMware全部会提供对应VMware Tools，VMware Tools能够改善虚机显示性能、鼠标响应速度，提供理想化虚拟网卡支持以取得更高网络效率，和用于响应ESX服务器所发出部分命令来实现类似随ESX服务器自动重起或Shutdown等功效，很有用。请参考上述文档一样章节相关内容和里边连接所提供文档中注明部分注意事项，以使VMware Tools能够正确安装并使用；2、对于现有需要上收整合应用，提议在虚机配置时，全部采取单颗虚拟CPU（vCPU）方法，假如应用不能支持多个CPU并行运算操作，配置多虚拟CPU反倒更浪费资源，造成系统响应速度变慢。3、假如不能确定应用是否能够支持并发CPU运算操作，也能够同时用单虚拟CPU虚机和双虚拟CPU虚机做个对比测试，跑一样应用，看看哪种情况下，应用响应速度最好。但切记对于超线程服务器，不能把超线程打开后看到两颗CPU当成是真正两颗CPU，所以假如是双路单核超线程CPU服务器，每个虚拟机最大只能配置成双路虚拟CPU。对于双核CPU，每个核能够做为一个独立CPU来看待。4、在创建虚机过程中，当提醒选择何种SCSI控制器时，提议选择LSI Logic控制器，而不是BusLogic控制器，前者含有愈加好性能。5、提议每台服务器配置46块千兆网卡，而且采取Nic Teaming方法，将两块网卡为一组接入同一个Virtual Switch，同时在为虚机和Service Console创建Port Group时，不一样虚机采取不一样网卡主备策略，如虚机1以A网卡为主，B网卡为备，虚机2相反，这么既能充足利用每一块网卡，确保性能，相互之间又有冗余备份，当一块网卡出现问题时，另一块网卡自动接管，提升可用性。假如可能话，最好设置VLAN，方便于把生产网络和管理ESX服务器所用管理网络分离开来，以确保最大安全可靠性。6、提议每个虚机全部设置一下CPU及内存资源最小值，不需要太大，比如主频保留值能够在300MHz左右，内存保留值能够在512MB左右，最大值能够不用设定，这么既能确保每个虚机全部有最基础私有资源可供使用，又能在需要时取得更多资源以应付更多访问要求。ESX Server 5.0 是VMware虚拟架构套件vSphere基础组成部分，是动态、自我优化 IT 基础结构基础。VMware ESX Server是一个强壮、经过生产验证虚拟层，它直接安装在物理服务器裸机上，将物理服务器上处理器、内存、存放器和网络资源抽象到多个虚拟机中。经过跨大量虚拟机共享硬件资源提升了硬件利用率并大大降低了资金和运行成本。经过高级资源管理、高可用性和安全功效提升了服务等级 - 对于资源密集型应用程序也不例外。依据统计，对于传统服务器应用方法，通常服务器平均利用率在5-15%之间，而采取虚拟架构整合后，服务器平均利用率可达成60%-80%。我们完全能够经过在双路服务器上创建多个虚拟服务器方法，来完成传统方法需要更多服务器才能完成工作，用户在降低成本方法，还大大降低了环境复杂性，降低了对机房环境需求，同时含有更灵活稳定管理特征。采取VMware虚拟架构相比于传统单台服务器布署单一应用方法另外一个好处是，能够充足满足不一样应用对系统资源不一样要求，如有应用只需要一个3.0 GHz CPU，512MB内存就能够很好运行，而有高访问率、高吞吐量应用则需要2个甚至是4个双核CPU，8GB内存才能确保稳定运行，在传统方法下，往往不可能针对每一个应用来采购服务器，而是用一个或多个标准配置服务器来统一采购，这么，势必会造成一些应用资源富裕，而另部分应用面临资源担心情况，且应用之间不能相互调配资源。采取虚拟架构后，因为每个虚拟机所需使用系统资源全部是由虚拟架构软件统一调配，这种调配能够在虚拟机运行过程中在线发挥作用，使得任何一个应用全部能够有充足确保资源来稳定运行，同时，该应用在此时用不到资源又能够被其它更需要资源应用临时借用过去，最大程度提升了整体系统资源利用率。2.6. VMware vCenter配置为了对服务器虚拟架构进行有效管理和监控，方案中提议采取虚拟机（VMware vCenter Appliance）方法配置vCenter 5，或配置一台独立Windows R2服务器来做为vSphere套件中vCenter服务器。vCenter服务器为 IT 环境提供了集中化管理、操作自动化、资源优化和高可用性。基于虚拟化分布式服务为数据中心提供了前所未有响应能力、可维护性、效率和可靠性等级。2.7. VMware vSphere 功效说明经过VMware vCenter管理，使vSphere含有了资源优化和高可用性特征。一下举例说明：2.7.1. vSphere Vmotion使用 VMotion 迁移运行中虚拟机和实施无中止 IT 环境维护。vMotion；平台管理模块要能提供VMotion功效，能够方便时间虚拟机不停机从一台PC服务器迁移到另外一台，从而避免“多个鸡蛋放到一个篮子”可能造成顾虑，同时现在支持经过较高延迟网络链路进行虚拟机迁移。下面图示大约描述了vMotion功效实现；图表vMotion实现原理2.7.2. vSphere HA平台管理要能提供高可用处理方案，如HA、FT容错功效，确保虚拟机可用性。下面图示了HA和FT功效机理；图表VMware HA功效示意图使用 VMware HA 实现经济高效、独立于硬件和操作系统应用程序可用性。2.7.3. vSphere Fault Tolerance（FT容错）图表VMware Fault Tolerance 容错技术功效示意图使用VMware Fault Tolerance（容错技术）能够实现完整业务连续性，当有硬件发生故障之时，能够保障业务系统连续运行，而不需要中止应用系统。VMware Fault Tolerance（容错技术）提供了迄今为止，最高等级业务连续性保障，能够花费最小代价得到最高可靠性要求。NIC/HBA卡Teaming也是服务器虚拟化最基础需求，就是经过多网卡和多HBA卡，确保网络和存放访问冗余性，一旦任何网卡或HBA卡故障，全部不会引发虚拟机服务中止；2.7.4. VMware Distributed Resource Scheduler (DRS) ；动态地实现服务器资源负载平衡，以依据业务优先级向正确应用程序提供正确资源，从而让应用程序能够依据需要压缩或增加。2.7.5. vSphere DataRecovery（备份）当然，虚拟平台备份和恢复也是需要考虑，要能兼容传统备份和容灾方案，包含VERITAS、Legato、IBM、HP、CA、Commvault等备份方案等。VMware Data Recovery 为小型环境中虚拟机提供简单、经济高效、无代理备份和恢复。图表VMware Data Recovery 备份机制VMware Data Recovery 备份模块含有以下部分特征：l 虚拟机无代理、基于磁盘备份和恢复 ；l 虚拟机或文件等级恢复；l 增量备份和消除反复数据以节省磁盘空间；l 为虚拟机提供快速、简单和完整数据保护 ；l 经过 vCenter 实现集中式管理 ；l 经济高效存放管理 。2.7.6. vSphere扩展性应用程序可扩展性包含：CPU、内存热添加和磁盘、网络等设备热添加和删除，从而确保整个虚拟化平台含有足够弹性。这也成为虚拟化平台灵活性关键指标，很多应用场景全部能够从这个特征中获益。图表 虚拟机可扩展性2.7.7. vSphere ESXi聚合 vSphere 在 ESXi 虚拟化管理程序体系结构之上实现聚合。ESXi是虚拟化管理程序黄金级标准,它使vSphere 用户能够利用更精简体系结构、更安全占用空间和简化修补及设置模型。2.7.8. vSphere 自动布署自动布署是针对运行 ESXi 虚拟化管理程 序新 vSphere 主机新布署和修补模型。数分钟即可布署 更多 vSphere 主机,而且更新也变得空前高效。2.7.9. vSphere 存放 DRS 经过分组、放置和平衡改善管理并实现更高效存放资源利用。2.7.10. vsphere配置文件驱动存放 依据服务等级确定要用于给定虚拟机合适存放。这么就简化了选择正确存放并确保提供该存放方法。2.7.11. VMware 存放/网络 I/O 控制利用 VMware 存放/网络 I/O 控制功效，您能够配置规则和策略来指定每个虚拟机业务优先级。检测到 I/O 拥塞时，存放/网络 I/O 控制会依据规则向虚拟机动态分配可用 I/O 资源，从而使您能够：l 提升关键应用程序服务等级 l 虚拟化更多类型工作负载，包含占用大量 I/O 关键业务应用程序 l 确保每个云计算租户取得公平 I/O 资源份额 l 降低所需活动性能管理工作量，提升管理员工作效率 l 降低单一应用程序所需专用存放卷，提升基础架构灵活性和灵敏性 2.7.12. ESXi 防火墙 新面向服务且无状态防火墙引擎能够按IP 地址或子网限制对特定服务访问。这对于需要网络访问 第三方组件尤其有用。以上仅罗列了部分VMware vSphere基础功效，更多特征，能够依据业务要求酌情使用。VMware vSphere0v 提供了管理任意规模虚拟 IT 环境所需最高等级简便性、效率、安全性和可靠性。2.8. NetApp FAS3200存放系统功效说明2.8.1. 对VMware虚拟化技术支持NetApp存放系统对虚拟化架构体系有着很优异支持能力，经过NetApp企业和相关虚拟化厂商一起开发出多个专属软件，而且结合NetApp存放系统本身技术优势，能够为虚拟化用户带来更完美存放使用体验。2.8.2. 针对VMware虚拟化环境存放架构选择在VMware环境下，相比较于FC SAN架构， NFS架构在对VMware环境及VMware功效支持上完全没有问题，在性能上表现优越，而且给VMware管理员在日常运行维护中带来极大简单性和便利性。所以强烈提议利用NFS架构来搭建整个VMware虚拟化环境，包含服务器虚拟化和桌面虚拟化。另外，对于桌面虚拟化，提议把系统数据和用户个人数据分开存放，对于系统数据采取如上所描述NFS架构，而对于用户个人数据，则采取CIFS架构并利用NetApp个人主目录技术，实现个人数据自动挂接，容量限制管理和访问控制管理。2.8.2.1. 存放架构对VMware环境支持能力对比依据VMware官方支持列表，VMwareDatastore支持VMFS和NFS两种形式，VMFS为VMware本身提供集群文件系统，底层采取了FCP或iSCSI存放架构，VMFS直接创建于存放设备映射给ESX服务器LUN上面。NFS为网络共享文件系统，底层采取NAS架构。下表为FCP（FC SAN）、iSCSI、NFS三种架构比较列表功效FC SANiSCSINFSDatastore格式VMFSVMFSNFS网络共享文件系统Datastore大小64TB64TB100TB每个Datastore虚机数3232没有限制VMware功效支持VMotion支持支持支持Storage VMotion支持支持支持VMware HA支持支持支持DRS支持支持支持VCB支持支持支持MSCS支持，经过RDM不支持不支持从上表中我们能够看到，和FC SAN相比，NFS除了不支持虚机之间MSCS集群保护外，NFS能支持VMware其它全部功效，因为VMware虚拟机之间本身含有vMotion和FT容错等功效，通常不使用MSCS功效。2.8.2.2. 存放架构对VMware环境数据访问性能比较下表为在VMware环境下，NetApp和VMware联合测试利用NetApp存放设备所进行基于4Gbps/8GbpsFC SAN和1Gbps/10Gbps FCoE iSCSINFS不一样架构性能比较（其中以FC SAN性能为100%基础）从上图所得，针对不一样力度数据访压力，万兆网络NFS相比于8Gbps光纤通道FC-SAN构架，在数据访问上性能基础处于同一水平，而在负载较轻情况下，基于万兆网络NFS架构其性能反而会比基于8GbpsFC SAN架构略高部分。2.8.2.3. NFS架构相比于FC SAN架构技术优势1. 简化Datastore管理一旦Datastore容量不足，就需要进行扩展，在使用FC SANVMFS Datastore情况下，需要经过以下步骤来进行扩展Datastore。A. 在存放上扩展该Datastore对应LUN或向该Datastore新增一个LUN，扩展空间在ESX上表示为一个新extentB. 使用VI经过VC在某一台ESX服务器上重新扫描能够访问到该LUNHBA，以使ESX能够看到原有LUN新扩展空间或新添加LUNC. 使用VI经过VC选择该Datastore属性，将新扩展extent加入原来Datastore中来实现空间扩展D. 在其它ESX服务器上重新扫描HBA卡，以识别扩展后VMFS即使在VMware最新Vsphere 5.0版本中，上面操作能够在线进行，不过整个操作过程复杂。同时VMFS将两个extent合并到了一个Datastore中，不过VMFS在保留文件时，一个文件不会跨两个extent。假设原有extent上还有10GB空间，此时要创建一个20GBVMDK，这个VMDK就会写写到新extent上。假如是使用NFSDatastore就很简单了，只需要在NetApp存放上扩展该Datastore所对应Volume就能够了。不需要将该Datastore上虚拟机关机，也不要在全部ESX服务器上重新扫描。只是因为Virtual Center不是实时性，不能够使用VI经过VC立即看到该Datastore空间改变。不过，假如直接使用VI连接到ESX上话，就立即能够看到Datastore空间改变了。假如预先分配给Datastore空间太大话，则需要在以后缩小它以节省所占用空间。对基于FC SANVMFS Datastore而言，基础上不能够直接缩小。要缩小话也只能够创建一个新LUN，做为新VMFS Datastore，然后再将虚拟机从原来Datastore迁移到新Datastore。而基于NFSDatastore话，则同扩展一样，也只需要一个命令在NetApp存放上缩小对应Volume即可。另外，利用NetApp存放设备采取基于NFSDatastore除了能够被管理员在线快速扩展或缩小外，还能够自行依据容量改变进行扩
