电气设计软件使用手册范本.doc

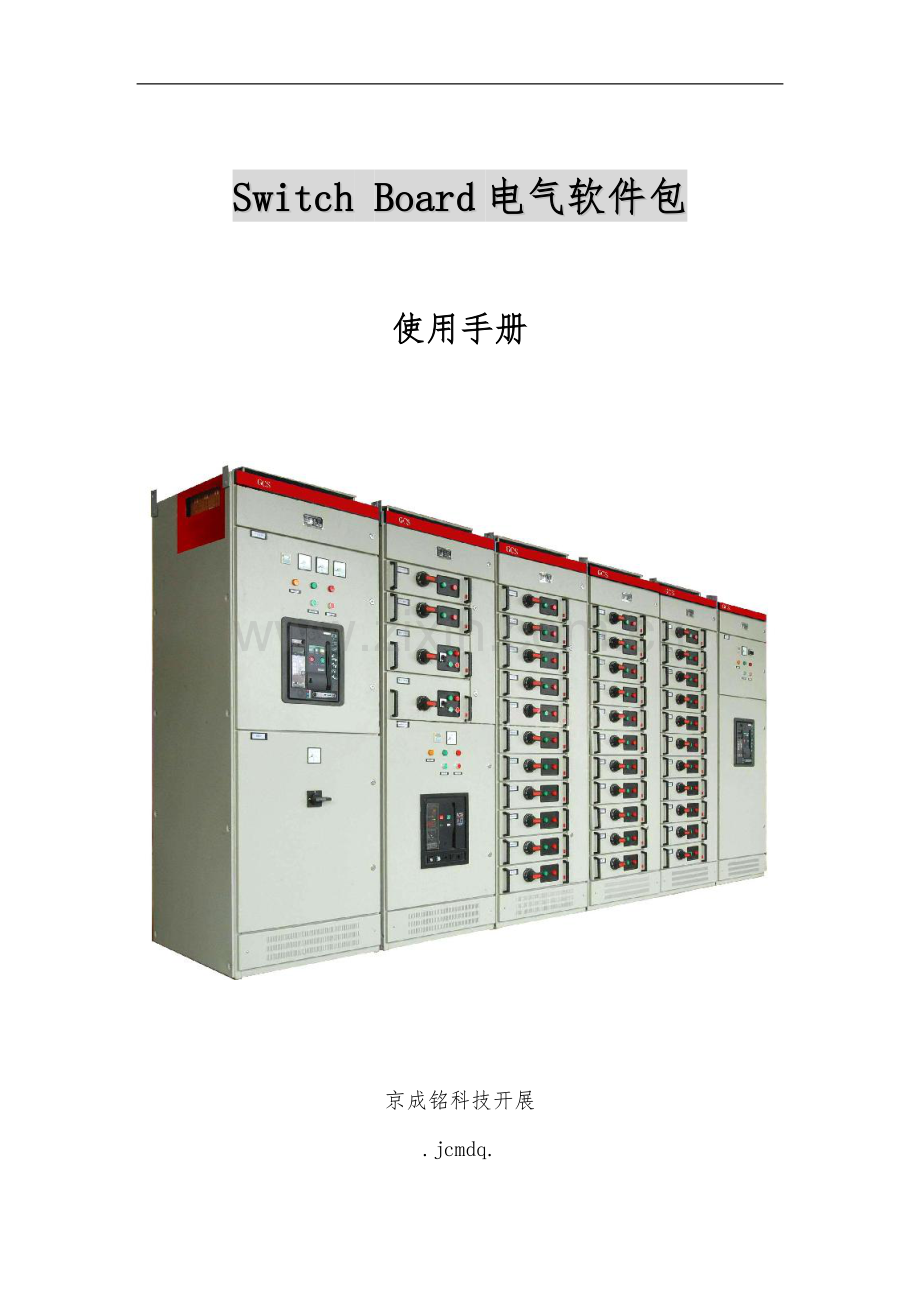

Switch Board电气软件包使用手册京成铭科技开展.jcmdq.目录前言4第一章安装说明51.1软硬件要求51.2软件的版本容51.3软件的安装6单机版6网络版61.4软件的配置71.5关于AutoCAD平台说明81.6软件的启动9第二章二次原理图自动生成接线图102.1绘制原理图102.2生成等电位142.3布置元件152.4自动接线162.5原理图材料表172.6标注线径标记192.7打号牌192.8一键搞定202.9 插入端子排端子212.10命名图纸222.11搜索图纸232.12分柜清单232.13原理图单柜元件材料表252.14原理图汇总元件材料表262.15编辑图形符号262.16删除图形符号272.17删除接线号牌282.18删除线径标记282.19浏览接线表292.20显示等电位线292.21标注相交点(小)292.22标注相交点(大)292.23扩大二次图形符号302.24选项312.25历史322.26退出32第三章手动生成接线图343.1布置元件353.2画端子排373.3手动接线383.4填写接线表393.5选择图框393.6增加端子排393.7端子标识403.8填写回路编号413.9检查元件合法性413.10 在端子排一侧绘制端子规格示意符号423.11 绘制光耦端子排-去光耦端子433.12 绘制小母线端子排-去小母线端子453.13编辑元件属性483.14改变元件单位483.15改变元件符号483.16改变端子排符号493.17按行对齐元件493.18按列对齐元件493.19选择方法493.20设置端子排接线513.21两端接线513.22多端接线513.23接在外侧523.24任意短接523.25至小母线523.26至电缆沟533.27元件接地533.28改变接线号单位543.29改变接线号的高度543.30编辑一个接线号553.31删去一对接线号553.32修改元件编号553.33竖排接线号553.34增加端子排的同号端子563.35处理转换开关573.36镜像处理端子排573.37插入元素符号583.38扩大元素符号583.39查询元件583.40扩大修改元件593.41快速扩大元件603.42材料表62第四章一次方案与其它644.1 一次主接线图644.2 配电箱系统图654.3 标注设备的型号规格664.4 连续标注设备的型号规格664.5 统计设备674.6 标注文字674.7 替换设备684.8 调用表头684.9 调用方案694.10方案间格714.11绘制母线734.12注册信息744.13自动填表754.14 扩大一次图形符号774.15 工具784.16 系统80第五章其它功能815.1 网络版数据库共享815.2 写标牌825.3 作标牌825.4 任意图纸提料单835.5 绑定产品845.6 解冻图纸84前言欢迎您使用“Switch Board电气软件包 2014”。该软件包是针对电气上下压成套设备而开发的专业设计软件。该软件可以用三种方式生成接线图，满足了技术人员设计接线图的需求，它可以快速准确地把原理图自动生成接线图、也可以不画原理图，用鼠标点击元件的接线端子作出接线图、还可以填写接线表自动生成接线图。另外，该软件还能在接线图中标注出每根线的线径、输出接线编号，方便打号牌。开放的电气元件图库可以添加新的元件和设备，使图库越来越丰富。总之，使用该软件设计接线图，简洁、便利、准确，可以大大提高工作效率，创造出经济效益。本软件适用围主要是上下压开关柜厂和各种电气控制设备厂等使用相对编号设计二次施工接线图的工矿企业，例如：开关厂、继电器厂、电控厂、直流屏厂等等，另外，电力也可用它来设计电气原理图。第一章 安装说明1.1软硬件要求1.1.1硬件环境要求“Switch Board电气软件包 2014”是基于AutoCAD 2004开发的，因此对硬件环境的要求与AutoCAD 2004一样就可以，其要求请见下表：硬件配置根本要求推荐要求机型Pentium 233Pentium 450 或更高存32 MB64 MB硬盘130MB1.2G以上显示器1024768显示分辨率具有 64 k 颜色的 1024 x 768 SVGAWeb 浏览器Microsoft Internet Explorer5.0Microsoft Internet Explorer5.0输入设备鼠标或数字化仪鼠标输出设备打印机喷墨绘图仪1.1.2软件环境操作系统Windows 2000/NT/ME/XP/Vista支撑软件AutoCAD 2004/2005/2006/2007/2008/20091.2软件的版本容“Switch Board电气软件包 2014”包括以下容：、一安装程序光盘；、一个软件狗单机版：每台电脑都需要插单机版的软件狗；网络版：只有作为服务器的电脑需要插网络版的软件狗；、一本软件使用手册；注意：“Switch Board电气软件包 2014”必须插软件狗后才能运行。1.3软件的安装单机版“Switch Board电气软件包 2014”的安装程序使用了Windows系统中常见的安装向导，因此容易安装，具体步骤如下：注意：没有安装AutoCAD 2004的电脑，最好先安装AutoCAD 2004后，再继续下面的安装步骤，另外AutoCAD 2004用户自备，软件开发商不提供。在开机状态下，将安装光盘放入电脑的光驱中，电脑会自动运行安装程序，用户根据提示即可完成软件的安装。假设未能弹出安装对话框，那么需手动安装软件，方法如下：请运行光盘根目录下的“Setup.exe文件，根据提示即可完成软件的安装。安装完毕后，在操作系统的“开始“程序组中会增加“Switch Board电气软件包 2014”的快捷方式文件夹。点击“安装软件狗的驱动程序，根据提示完成软件狗驱动程序的安装。软件狗的驱动程序安装完成以后，在电脑主机的USB口上插上软件狗，驱动程序即可自动完成安装。=特别提示=如果软件狗的驱动程序安装失败，请以系统管理员Administrator的身份登录系统，再次安装软件狗的驱动程序。只有系统管理员级别的用户才有权操作软件狗。再次安装 “Switch Board电气软件包 2014”时，请先将原版本卸载，卸载可以使用快捷方式文件夹中的“卸载 Switch Board电气软件包 2014”，也可以在“控制面板中选择“添加/删除程序来实现。网络版安装Switch Board电气软件包 2014服务器端和客户端都需要安装1、安装“Switch Board电气软件包 2014”setup.exe2、安装“电气软件SP.exe服务包服务器端：插网络狗的电脑1、 安装服务程序Windows开始所有程序Switch Board电气软件包 2014安装服务程序2、 取得服务器的IP地址Windows右下角托盘中的大R鼠标右键打开服务管理器查看信息查看网络设置客户端：1、 安装运行库Windows开始所有程序Switch Board电气软件包 2014安装运行库2、 创建查找服务器的配置文件Windows开始所有程序Switch Board电气软件包 2014网络狗客户端管理程序创建查找服务配置文件TCP/IPTCP输入服务器IP地址创建文件3、 运行“Switch Board电气软件包 2014”进展配置。 从下拉菜单“系统选项中的“系统配置中打开“选项对话框：选择“文件选项卡，将“样板图形文件位置 改为C:Plan2014选择“系统选项卡，将“启动改为“显示启动对话框。选择“系统下拉菜单启动网络版退出重新启动即可。1.4软件的配置(1)设置软件的启动路径如果AutoCAD 2004是采用缺省路径安装的，这一步可以省略。由于“Switch Board电气软件包 2014”始终将AutoCAD的缺省安装路径，即C:Program FilesAutoCAD 2004作为启动路径，所以，安装AutoCAD 2004如果改变了安装路径，请按以下步骤修改电气设计软件的启动路径：用鼠标选中“Switch Board电气软件包 2014”的启动快捷方式后，按鼠标右键，在弹出的菜单中选择“属性一项。修改“目标编辑框中AutoCAD的安装路径与实际安装路径一致即可注意：acad.exe字符前为AutoCAD的安装路径，acad.exe后面的参数不要修改。 (2)修改软件的系统配置启动“Switch Board电气软件包 2014”用鼠标单击“开始“程序中的“Switch Board电气软件包 2014” 的启动快捷方式或者双击桌面上的“Switch Board电气软件包 2014”的启动快捷方式即可。如果是第一次进入系统，软件会显示没有找到配置文件的警告提示，按“确定按钮即可。验锁成功以后，即可进入“Switch Board电气软件包 2014”。选择下拉菜单AutoCAD 2004中的“系统配置，软件打开AutoCAD 2004的“选项对话框。选择“文件选项卡，按号展开“图形样板设置，再按号展开“样板图形文件位置，选择箭头所指的容，使用“删除按钮命令使它变空，然后按“浏览按钮，在“浏览文件夹窗口中选择“Switch Board电气软件包 2014”的安装目录C:Plan2014，确认以后模板文件的搜索路径配置完成。选择“系统选项卡，将“根本选项中的“每个图形均加载acad.lsp这一项打勾选中；将“启动改为“显示启动对话框。最后按“确定按钮，关闭“选项对话框。选择图形编辑器左上角的“新建按钮，在“创建新图形对话框中选择第三个“使用样板的图标，列表框中显示“Plan.dwt文件，选择“确定按钮关闭对话框。退出软件步骤：下拉菜单“自动接线“退出Switch Board电气软件包 2014”“否，系统配置全部完成。1.5关于AutoCAD平台说明1、 电气设计软件安装的默认使用平台是AutoCAD 2004，如果在AutoCAD 2004平台上使用电气设计软件，不涉与平台切换的问题。2、 如果在AutoCAD 2004以上的平台上使用电气设计软件，需要切换CAD平台。方法是运行Windows开始所有程序Switch Board电气软件包 2014“切换CAD平台程序，选择“Switch Board电气软件包使用的CAD对应版本，确认目标文件夹后，选择“安装即可。3、 电气设计软件安装的驱动器不是C盘时，不仅需要将电气设计软件启动快捷方式中“起始位置的盘符修改为实际的安装盘符，而且需要选择“更改图标按钮在实际安装目录下指定图标文件“Plan2014.ico。电气设计软件安装的文件夹“Plan2014不能改变，并且必须安装到根目录下。4、 如果安装AutoCAD时，改变了默认安装路径，请修改电气设计软件启动快捷方式中的“目标，使它与CAD的实际安装路径一致。注意：acad.exe字符后为启动设置参数，用户不能修改。说明：再次安装 “Switch Board电气软件包2014”时，请先将原版本卸载，卸载可以使用快捷方式文件夹中的“卸载Switch Board电气软件包2014”，也可以在“控制面板中选择“添加/删除程序来实现。1.6软件的启动双击桌面上的“Switch Board电气软件包 2014”图标即可。第二章 二次原理图自动生成接线图二次原理图自动生成接线图主要有四个步骤，第一步是绘制原理图，第二步是生成等电位，第三步是布置元件，第四步是自动接线。2.1绘制原理图菜单位置：自动接线绘制原理图功能说明：绘制原理图图标按钮：操作步骤：点取该菜单后，命令行提示：开始绘制二次原理图Q退出/U回退:如果需要画连接线，请按鼠标左键；如果需要插入图形符号，请按鼠标右键；退出按Q键，回退按U键。如果选择了鼠标左键，点取两点即可画出一条连接线。为了保证可靠连接，程序根据电气原理图的需要设置了自动捕捉，它们是连接线的任意点、端点、垂直点和接线端子的象限点。如果想取消连接线,按U键即可删除。注意：也可以使用AutoCAD的画线命令Line或者图标按钮 在设置捕捉后绘制连接线，要注意的是图形符号之间必须有连接线。对于有可能产生二义性的十字交叉线，如果是等电位，必须标注相交点。标注相交点可以使用“自动接线下拉菜单中的“标注相交点(小)或“标注相交点(大)功能模块。画连接线过程中可以随时对图形进展缩放或平移。上下推动鼠标的滑轮或按住滑轮移动鼠标可以使用“显示等电位线功能查看连接是否正确。(下拉菜单“自动接线“辅助功能“显示等电位线或图标按钮 )。如果选择了鼠标右键，那么会弹出下面的插入图形符号对话框：该对话框分上下两局部，第一局部是图形符号的描述，第二局部是选型设备的描述。推荐按照以下四个步骤充分使用对话框：第一步，首先输入原理图中图形符号的代号，即文字符号。在“代号编辑框中输入图形符号的代号后回车，如果是第一次使用该代号，对话框的底部显示“未选型！。如果该代号已经使用过，对话框选型局部的型号、名称和规格等数据，就会被调出来，并且对话框的底部会显示“已选型的提示以与该元件用过的端子号，此时的图形符号不用再选型，操作可以跳过第三步有关元件的选型。第二步，选择需要插入的图形符号。单击对话框右上角的图形符号幻灯框，屏幕弹出如下列图所示的图形符号幻灯列表：通过查询按钮首页、前一页、后一页、末页找到图形符号以后，按“确定按钮或双击该图形符号完成选择。如果不想改变现有的图形符号，按“取消按钮即可。另外，在图形符号幻灯列表中选中的图形符号背景会变成绿色，以示醒目。按“放大按钮可以将当前选中的图形符号放大。其它按钮是为快速找到需要的图形符号而设置的。按“首页按钮，图形符号幻灯列表显示整个符号库的第一页，按“末页按钮，显示整个符号库的最后一页，按“前一页和“后一页按钮，可以前后翻页。如果按钮变虚，表示该按钮对应的操作不存在。选择“导入和“导出按钮，可以与他人交流图形符号，防止重复建库。选择“放大按钮，可以将选中的图形符号放大，便于观察多端模块，例如PLC模块。选择“删除按钮，可以将选中的图形符号删除，慎重使用，除非该图形符号没用。第三步，确定图形符号对应元件的型号、名称和规格。从选型下拉列表中选择图形符号对应的元件类型；从型号列表框中点取元件的型号，如果需要的型号在型号列表中没有，但对应的接线图块有，请双击型号列表扩大型号；如果需要的型号和图形都没有，请使用“扩大修改元件和“快速扩大元件功能下拉菜单“元件图库“扩大修改元件和“快速扩大元件；接下来在“名称编辑框中输入元件的名称注：名称随元件类型的改变而变化，如果描述不准确，可以修改；根据实际需要，输入元件的规格如果接线图标注线径，必须按照格式“A,输入额定电流值。没有规格可以不输入，配线时统一使用1.5mm2的导线。第四步，输入图形符号在选型元件中对应的端子号。在选型的元件中，确定图形符号使用的接线端子号，在“端子编辑框中按照DZ1、DZ2、DZ3的顺序依次输入端子号，端子号之间用半角逗号分隔。如果图形符号的端子号在扩大二次图形符号时已经定义，那么“端子编辑框中就不需要输入任何端子号，例如综保、PLC的模块就是这种情况。当然固定接线端子号以后，也可以修改，即在“端子编辑框中重新输入新的端子号。以上四步完成以后，按“确定按钮，如果最近刚画一条连接线，那么图形符号会自动连接在线的终点，并且与连接线保持同一个方向；如果最近没有画连接线或者程序重新启动，那么程序要求点取图形符号的插入点，点取的插入点如果在线上，图形符号会自动沿线的方向打断连接线放好注：图形符号的宽度建库时一般取15mm，点取的插入点如果不在线上，程序要求选取图形符号的旋转角度。这样图形符号就完成了，下来程序继续等待操作者作出画线还是插入图形符号的判断。在图形符号的对话框界面，按“取消按钮，不会插入任何图形符号。如果想取消原理图中刚插入的图形符号，按U键即可删除。另外,系统有专门删除图形符号的工具，使用该工具删除图形符号后，打断的连线还会自动复原下拉菜单“自动接线“辅助功能“删除图形符号或图标按钮 。注意：输入代号后，用鼠标点取对话框的其它地方，程序也能判断该代号是否选型。为了原理图的完整性和可读性，不接线的元件也可以画出，只要不标注接线端子即可。输入图形符号的接线端子时，如果端子重号，系统会有警告提示。画原理图时，也可以先插入图形符号,后标注下拉菜单“自动接线“辅助功能“编辑图形符号或图标按钮 。画原理图时，一组等电位连接关系中可以有多个端子排的端子，程序在生成接线图时会自动在端子排上的对应位置绘制连接端子。如果自动接线方式中含有线号，还必须输入线号下拉菜单“自动接线“标注线号或图标按钮 。双击“选型列表框中的型号列表可以添加新的型号。即有元件图块，没有对应型号时可以使用这种方式快速添加元件的型号如果想增加图形符号，请在退出绘制原理图程序后，使用“扩大二次图形符号功能下拉菜单“自动接线“扩大二次图形符号。2.2生成等电位菜单位置：自动接线生成等电位功能说明：搜索原理图的连接关系，形成接线表和元件表。图标按钮：操作步骤：点取该菜单后，程序开始处理原理图，先搜索连接线，并将搜索到的连接线变成粉色，接着搜索等电位线，并将搜索到的等电位线变成黄色，再下来搜索图形符号生成接线表，并将等电位中有图形符号的连接线变成蓝色，最后通过图形符号搜索到对应的元件。搜索连接线(262)262有效连接线=244检查连接线(244)149找到等电位线=149检查等电位线(149)149生成接线表=126检查连接图形符号的线端(302)302找到元件=17如果“选项中设置了“允许选择原理图，程序会停下来要求选择原理图，否那么程序自动搜索原理图，将搜索到的图形符号的连接关系按等电位原那么一行一行写入接线表文件jxb.txt，同时原理图在显示上也将有所变化，即一组等电位连接线中，只要搜索到至少一个连接关系，该等电位连接线就会全部变成蓝线，否那么是虚线。生成的接线表，可点取“自动接线 “辅助功能“浏览接线表 程序进展查看。生成的元件表写入文本文件yjb.txt。注意：要使原理图恢复原来的显示状态，请点取下拉菜单“系统“初始化环境或者按图标按钮 。当然不恢复也不影响系统的正常运行，只是再生成等电位时，后一次蓝线覆盖前一次的蓝线。允许选择原理图是为了调试方便，也是为了针对一原理图对应好几台开关柜时，单独出接线图方便。“选项设置在“自动接线下拉列表中。工具栏中的快捷键是原理图修改后必须重新生成等电位。2.3布置元件菜单位置：自动接线布置元件功能说明：布置原理图中搜索到的接线元件。图标按钮：操作步骤：点取该菜单后，弹出如下布置元件对话框：编号缺省值是1，布置一个元件，编号自动加1。编号中也可以有安装单位，例如II-1，其中的数字也会自动递增。选择“降序复选框，编号可以递减，对于板后配线的元件适用。布置元件时，用鼠标双击代号列表中的代号名称才能布置。对话框底部的数字是当前代号列表中代号的个数，布置一个元件，数字自动减1，等这个数字减到0，程序自动完毕。当然，按“退出键，也可以随时完毕布置元件。双击代号名后，对话框暂时隐藏，返回到图形编辑窗口，如果是第一个元件，那么鼠标点取的位置，就是元件插入的位置；如果是第二个元件，并且确认在同一行回车或输入Y，那么鼠标点取的坐标位置，只有X坐标起作用，Y坐标取第一个元件的Y坐标，即与第一个元件水平对齐；如果是第二个元件，并且确认不在同一行输入N，那么鼠标点取的坐标位置，只有Y坐标起作用，X坐标取第一个元件的X坐标，即与第一个元件垂直对齐；下来的元件布置，规律一样。可见，如果第一行至少有两个元件，那么从第二行开始，每一行又从第二个元件开始，程序不会再提问元件的插入位置，布置时就应该上下左右自动对齐元件。每布置完一个元件，程序就会返回元件布置对话框，等待您选择下一个要布置的元件，除非没有元件可布置。注意：元件布置的大小可以通过修改比例系数来调整，其方法是通过修改“选项中的比例系数来改变元件布置时的大小。下拉菜单“自动接线“选项或图标按钮 端子排必须最后布置。另外，端子排的形式三列式或四列式也是通过“选项来设置的。原理图修改后，必须再点一下“布置元件，看看有没有新增加的元件。如果没有新增元件，系统会显示下面的对话框：2.4自动接线菜单位置：自动接线自动接线功能说明：根据选项的设置，在当前布置的元件上开始自动接线。图标按钮：操作步骤：点取该菜单后，程序按照接线表描述的连接关系，对每一组等电位中的元件根据布置的位置进展排序，然后开始按照“选项中设置的接线图选项进展接线。如果等电位中有去端子排的接线，那么对于Z形接线方案自上而下，从左向右，左上角的元件去端子排；对于N形接线方案从右向左，自上而下，这时由端子排在柜体的位置而定，假设端子排在右侧，右上角的元件去端子排，假设端子排在左侧，左下角的元件去端子排。在自动接线过程中，找不到接线的元件程序会有警告，找到接线的元件，但是没有找到接线的端子，程序也会有警告。对于第一种情况，肯定是布置元件时没有将代号列表中的元件包括端子排全部布置完。对于第二种情况，有两种可能，一种是画原理图的时候，输错了图形符号的端子，一种是元件建库定义的时候，没有定义该接线端子的接线信息。注意：可以通过“选项中的“接线高度修改接线文字的大小；通过“同一侧短接线复选框，来决定接线过程中遇到同一元件的同一侧是否使用短接线；通过“端子排用符号复选框，来决定端子排上的接线中是否用符号即代号；另外，通过“选项可以选择排线方案和接线方式。“选项功能在“自动接线 下拉菜单中或使用图标按钮 。修改原理图后重新自动接线，请先使用“自动接线下拉菜单中的“删除接线号牌功能模块，删除原接线，或使用删除接线号牌的图标按钮。否那么元件的一个端子上将会出现多于两根线的情况，这是工艺上一般不允许的。2.5原理图材料表菜单位置：自动接线“原理图材料表功能说明：统计单台或多台箱柜的材料表以与整个工程的材料表自下而上生成。操作步骤：第一种方案：如果该原理图没有命名，也就是没有用“自动接线下“命名图纸程序处理过，而且“选项中的“允许选择原理图也没有画勾，程序将当前图形编辑器中的所有图纸汇总。点取该菜单后，命令行提示：请选择材料表的右下角:在屏幕上选择一点，即可生成如下列图所示材料表：说明：1、该材料表中元件的排列顺序，可以通过程序“互换块的属性值调整。“自动接线 “辅助功能 “互换块的属性值。2、该材料表的使用颜色为青色，按图标按钮 可以使它在黑色和青色之间互换颜色。3、如果当前图形编辑器中就有一台箱柜的图纸，那么材料表的结果是所期望的；如果当前图形编辑器中有好几台箱柜的图纸,而正好需要汇总它们，那么材料表的结果也是所期望的；如果第二种情况不需要汇总，而是要某一台的材料表或是某几台的材料表，那么，下面的两种方案都可以实现。第二种方案：将“选项中的“允许选择原理图前面画勾，点取该菜单后，命令行提示改为：请选择原理图回车全图搜索：选择对象:这时可以用鼠标选择需要的开关柜原理图，单独生成材料表。既可以是一台的，也可以是多台的。当然用鼠标选择全部原理图或者在上面的提示下回车，也可以得到同第一种方案结果一样的材料表。第三种方案：图纸都已经命名，至于如何命名图纸，请参阅下面相关的章节容。这种情况与“选项的设置没有关系。这时点取该菜单后，对话框中列出了当前图形编辑器中所有命名图纸的编号，按住Ctrl键可以多项选择，按住Shift键可以选择连续的一组编号，点取对话框底部的“选择全部复选框，可以快速选中全部图纸，按“取消按钮退出对话框完毕程序，按“确定按钮，命令行提示：请选择材料表的右下角:同样可以生成需要的材料表。说明：同一台柜子可以用几个图框分别绘制，有时是因为一个图框放不下，有时是因为电气功能不同，需要分开绘制，但是，不管用了多少图框，工程材料统计对话框中只显示一个编号。材料表的容可以使用“编辑块的属性值程序来修改。“自动接线“辅助功能“编辑块的属性值或者按图标按钮 。材料表中文字的大小可用“修改块中属性文字的高度程序来修改。“工具“修改文字高度“修改块中属性文字的高度修改材料表的其它项目，请双击修改的文字，用“增强属性编辑器逐个修改。每图纸的命名编号，一般在标题栏。2.6标注线径标记菜单位置：自动接线标注线径标记功能说明：按照接线图中每个元件的额定电流，在每根线的右上角用符号标出线径，没有线径符号的线，使用1.5mm2的线。操作步骤：点取菜单后,程序按照元件规格中描述的额定电流自动标注线径符号，并将线径符号的说明文字插入当前图形。下面是线径符号的标注原那么。2.7打号牌菜单位置：自动接线打号牌功能说明：从接线图中提取相对接线编号,并写入文本文件,打印后供打号牌使用,免去在接线图中查找相对接线的麻烦。操作步骤：点取菜单后,命令行提示:1按元件次序2按相对编号3按安装位置回车生成CSV格式H汇和号牌Z杭钢电器F符号-端子号AABBBABBC检查元件的注册接线K科锐M中煤Q退出:输入显示的数字和字母，可以输出不同的管文件，以下加以说明：l 输入数字1，那么只搜索接线图中每个元件的接线；(适用所有接线方式)l 输入数字2，不仅搜索接线图中每个元件的接线,而且搜索连接到对方的接线；适用“编号-端子号接线方式l 输入数字3，针对接线图中“线号-编号接线方式按安装位置打号牌重复打号；l 回车，针对接线图中“线号-编号接线方式打号牌，同时生成带记忆卡的打号机才能识别的CSV格式不重复打号；l 输入字母H，针对自动接线中第7种、第8种接线方式以与手动接线中的第24种、第25种接线方式打号牌，是为汇和电气公司定制的；(适用“线号/编号-端子号和“线号-编号/端子号)l 输入字母Z，那么针对自动接线中第6种“编号-线号接线方式以与手动接线中的第23种接线方式打号牌，是为钢铁公司定制的；l 输入字母F，适用接线方式“符号-端子号为港圣开关厂而作，具有普遍性。l 输入字母A，适用“线号/编号-端子号和“编号-端子号，为ABB公司定制。l 输入字母B，适用“线号/编号-端子号和“编号-端子号，只输出CSV格式，且一对接线号牌在一行输出。也是为ABB公司定制的。l 输入字母C，检查元件的注册接线，查看元件的所有接线。l 输入字母K，适用“线号/符号:端子号，为科锐公司定制。l 输入字母M，只输出原理图中的线号回路编号。为中煤电气公司定制。l 输入字母Q，退出打号牌程序。2.8一键搞定菜单位置：自动接线一键搞定功能说明：原理图全自动生成接线图。图标按钮：操作步骤：点取菜单后,程序首先生成接线表，然后按照原理图中搜索到的元件，自动赋予编号，布置元件，最后实施自动接线。这种一键搞定的方式，同正常步骤生成的接线图，只有元件编号不同这一点差异，其它完全一样。注意：实际接线中，一般元件的编号，设计部门已经给定，因此，“一键搞定功能可用来检查原理图生成接线图，这条道路是否已经打通。如果能自动生成接线图，命令行最后显示OK，那么，按照指定的编号，布置好元件，再自动接线同样应该没问题。“一键搞定的行为通过“选项中的几个方面可以控制：列数：一行布置几个元件。行距：两行元件插入点之间的距离。列距：两列元件插入点之间的距离。编号：从盘前看，第一行第一个元件的编号。盘后或盘前：决定元件的布局，是按屏后接线还是屏前接线。端子排形式：三列式、四列式的两种如果“选项中的“允许选择原理图前面画勾，“一键搞定执行前还要求选择原理图。2.9 插入端子排端子增加了在原理图中“插入端子排端子功能，以便在原理图中单独、快速、连续地插入端子排的端子。当然绘制原理图按鼠标右键仍然可以插入端子排的端子点取对应的菜单后，程序提问：开始插入端子排端子Q退出/:点一次，插入一个端子，序号自动递增。如果需要修改端子排的代号等信息，请按鼠标右键，程序将会弹出下面的对话框：注意：点在水平线上，自动打断线；点在垂直线上，自动旋转并打断线。如果需要插入同号端子，请将“允许同一单元出现一样的端子号划勾选中。如果需要记忆最近输入的端子号，请将“记忆最近输入的端子号 划勾选中。这样程序就不再计算最大端子序号。2.10命名图纸菜单位置：自动接线命名图纸功能说明：在图框标题栏中填写图纸的名称或者编号，使填写的文字具有合法的身份，而不再是简单的文字说明。操作步骤：点取菜单后，命令行提示：是否已经有命名的文字说明:如果是以前的旧图，已经填写了图纸的名称，那么输入“Y，否那么，回车。假定是对一已经有图纸名称的旧图用该功能命名，输入Y后，命令行提示：请选择已命名的文字说明(回车退出):选择文字说明，例如“1#电容柜请开窗口选择该文字对应的图纸：图纸的左下角选一点，右上角选一点，要求框住整个图纸的图框如果继续命名，请继续按照提示操作，否那么回车退出。假定是一新图纸，标题栏中没有该图纸功能或用途的说明文字，在点取菜单后回车：请输入文字的高度:写好后文字高度是可以修改的，不会影响该命名的使用效果请输入图纸的命名文字(回车退出)例如输入“变压器保护屏请开窗口选择文字的书写位置：用两点开一个矩形窗口，文字自动居中请开窗口选择该文字对应的图纸：图纸的左下角选一点，右上角选一点，要求框住整个图纸的图框如果继续命名，请继续按照提示操作，否那么回车退出。说明：1、命名图纸的好处是找图快，出材料表灵活。2、特别是对于一个工程的所有图纸都在一个CAD文件里时，命名图纸显得更为重要。我们应该养成作完一图，就将它命名的习惯。2.11搜索图纸菜单位置：自动接线搜索图纸功能说明：在一个CAD图形中，快速找到命名的图纸。操作步骤：点取菜单后，命令行提示：请输入图纸的命名(回车退出):输入命名的文字，对应的图纸立刻显示在电脑屏幕的中央，并且充满整个屏幕。2.12分柜清单菜单位置：自动接线分柜清单功能说明：任意图纸都可以输出分柜清单。注意：如果命名了图纸，请选择“本软件绘制，否那么选择“其它软件绘制。操作步骤：点取菜单后，屏幕弹出下面的对话框： 如果选择了“本软件绘制选项，命名的图纸编号就会显示在工程材料统计对话框中。 如果选择了“其它软件绘制，请按照“配电箱柜的编号配电箱柜的元件型号规格顺序逐台选取。特别说明：“配电箱柜的编号是用鼠标点取一下就完成了，因为一台开关柜只有一个编号；而设备的型号规格既可以用鼠标一个一个点取、也可以开窗选取，怎么选都行，因为一台开关柜的设备不只一个。一台开关柜的设备型号规格选择完成后按鼠标右键或者键盘回车，就进入选择下一台开关柜的循环，如果下一台没有，也是按鼠标右键或者键盘回车，完毕所有选择。下来的使用方法和原来一样。如果点取配电箱柜的编号时，没有点取任何图形，等同于完毕所有选择。编号如果点取的不是文字，软件还会自动编顺序号。选择完成后，程序提示：请点取材料表的左上角点:在图形空白位置点取一点，将自动绘制出下列图所示的分柜清单：从分柜清单中可以看出，整个工程用了那些元件设备，每种设备一共有多少，每种设备那些配电箱柜用到，那些配电箱柜没有用到，一目了然。不论是采购的，还是干活的，买件、领件都很清楚。2.13原理图单柜元件材料表菜单位置：自动接线定制材料表“原理图单柜元件材料表功能说明：生成单台箱柜的A4幅面的材料表。自上而下生成操作步骤：图纸有命名能生成，没有命名也能生成。只是有命名的图纸，还可以在前一次生成的根底上，只生成修改了的材料表。操作界面如右图所示，按“确定按钮以后，命令行提示：请点取配电箱柜AP-1元件材料表的左上角点:在屏幕上任意点取一点，生成下列图所示的材料表：说明：如果选择“在前一次根底的上生成,只生成修改后的元件材料表。数量前有负号，表示是减少的元件数量，否那么是新增的元件。2.14原理图汇总元件材料表菜单位置：自动接线定制材料表“原理图汇总元件材料表功能说明：生成整个工程的A4幅面的材料表。自上而下生成操作步骤：点取菜单后，屏幕弹出右图所示的对话框，操作方法同上，只是必须输入工程的名称。生成的材料表与单台配电箱柜的一样，只是表头变成了“汇总元件材料表。另外，配电箱柜列表中可以使用类似Windows资源管理器的快捷键：Ctrl多项选择，Shift连续选，点取对话框底部的“选择全部，可以快速选择工程的所有的配电箱柜。说明：可以输入台量。即多台一样的配电箱柜只绘制一台就可以统计元件材料表。2.15编辑图形符号菜单位置：自动接线辅助功能编辑图形符号功能说明：修改原理图中图形符号的有关信息，例如：代号、选型等。图标按钮：操作步骤：点取菜单后,命令行提示：请点取图形符号：用鼠标选取任一图形符号，屏幕弹出编辑图形符号的对话框：
