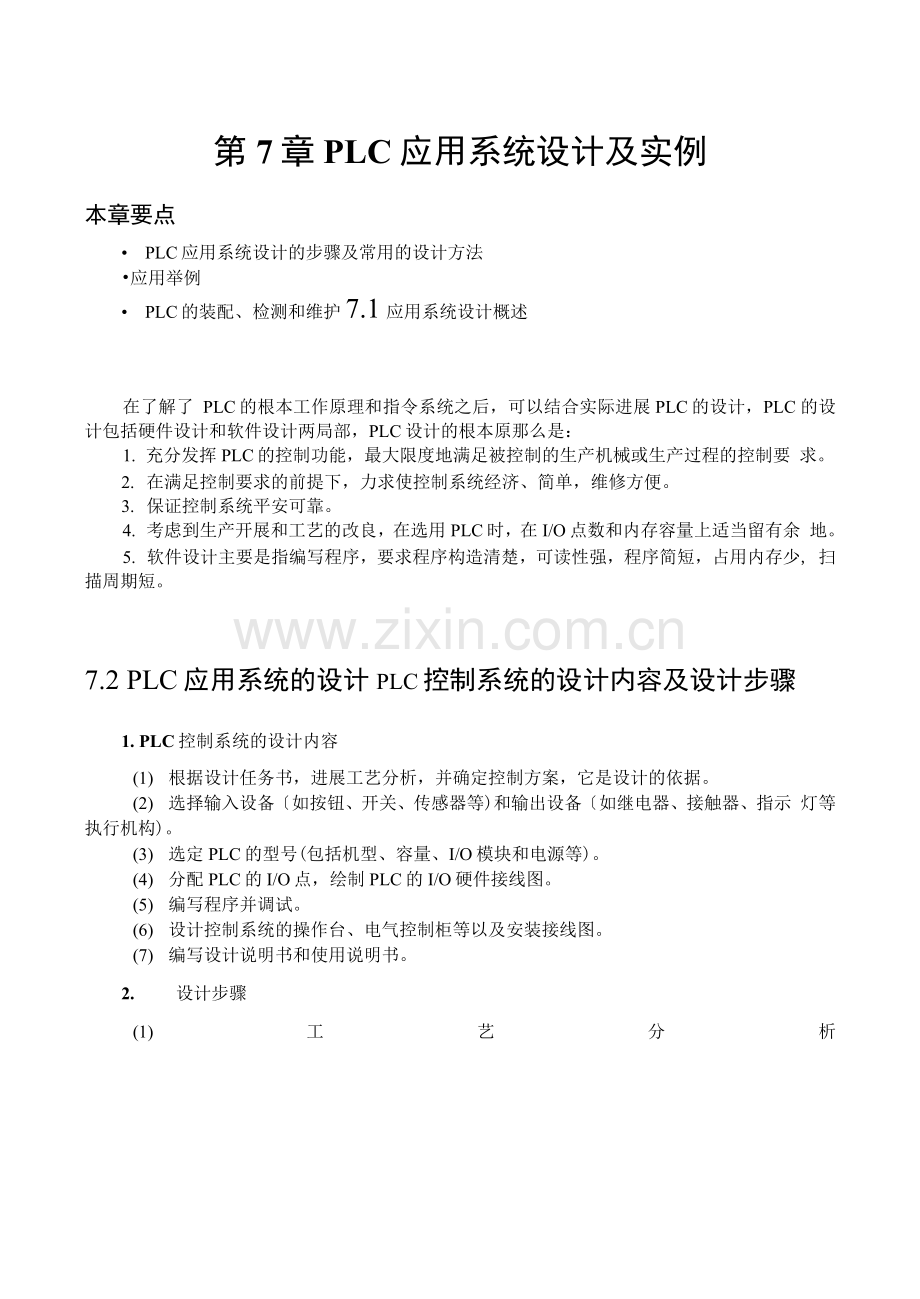

第7章PLC应用系统设计及实例
本章要点
• PLC应用系统设计的步骤及常用的设计方法
•应用举例
• PLC的装配、检测和维护7.1应用系统设计概述
在了解了 PLC的根本工作原理和指令系统之后，可以结合实际进展PLC的设计，PLC 的设计包括硬件设计和软件设计两局部，PLC设计的根本原那么是：
1. 充分发挥PLC的控制功能，最大限度地满足被控制的生产机械或生产过程的控制要 求。
2. 在满足控制要求的前提下，力求使控制系统经济、简单，维修方便。
3. 保证控制系统平安可靠。
4. 考虑到生产开展和工艺的改良，在选用PLC时，在I/O点数和内存容量上适当留有余 地。
5. 软件设计主要是指编写程序，要求程序构造清楚，可读性强，程序简短，占用内存少, 扫描周期短。
7.2 PLC应用系统的设计PLC控制系统的设计内容及设计步骤
1. PLC控制系统的设计内容
(1) 根据设计任务书，进展工艺分析，并确定控制方案，它是设计的依据。
(2) 选择输入设备〔如按钮、开关、传感器等)和输出设备〔如继电器、接触器、指示 灯等执行机构)。
(3) 选定PLC的型号(包括机型、容量、I/O模块和电源等)。
(4) 分配PLC的I/O点，绘制PLC的I/O硬件接线图。
(5) 编写程序并调试。
(6) 设计控制系统的操作台、电气控制柜等以及安装接线图。
(7) 编写设计说明书和使用说明书。
2. 设计步骤
(1)工艺分析线圈不能同时通电，因此在上/下、左/右运动的电路中须设置互锁环节。
为了保证机械手动作准确，机械手上安装了限位开关SQ1、SQ2、SQ3、SQ4,分别对机 械手进展下降、上升、左转、右转等动作的限位，并给出动作到位的信号。光电开关PS负责 检测传送带A上的工件是否到位，到位后机械手开场动作。
2. I/O分配输入输出
起动按钮：10.0
停顿按钮：10.5
上升限位SQ1： 10.1 下降限位SQ2： 10.2 左转限位SQ3： 10.3 右转限位SQ4： 10.4 光电开关PS： 10.6
上升 YV1： Q0.1 下降 YV2： Q0.2 左转 YV3： Q0.3 右转 YV4： Q0.4 夹紧 YV5： Q0.5 传送带A： Q0.6 传送带B： Q0.7
图7-29机械手控制示意图
3. 控制程序设计
根据控制要求先设计出功能流程图，如图7-30所示。根据功能流程图再设计出梯形图程 序，如图7-31所示。流程图是一个按顺序动作的步进控制系统，在本例中采用移位存放器编 程方法。用移位存放器M10.1〜M11.2位，代表流程图的各步，两步之间的转换条件满足时, 进入下一步。移位存放器的数据输入端DATA (M10.0)由M10.1〜M11.1各位的常闭接点、
上升限位的标志位M1.1、右转限位的标志位M1.4及传送带A检测到工件的标志位M1.6串 联组成，即当机械手处于原位，各工步未起动时，假设光电开关PS检测到工件，那么M10.0 置1,这作为输入的数据，同时这也作为第一个移位脉冲信号。以后的移位脉冲信号由代表 步位状态中间继电器的常开接点和代表处于该步位的转换条件接点串联支路依次并联组成。
在Ml0.0线圈回路中，串联M10.1〜M11.1各位的常闭接点，是为了防止机械手在还没有回 到原位的运行过程中移位存放器的数据输入端再次置1,因为移位存放器中的“1〃信号在 MI0.1〜M11.1之间依次移动时，各步状态位对应的常闭接点总有一个处于断开状态。当“1" 信号移到MI1.2时，机械手回到原位，此时移位存放器的数据输入端重新置1,假设起动电
路保持接通(MO.O=1),机械手将重复工作。当按下停顿按钮时，使移位存放器复位，机械图7-30机械手流程图

图7-30机械手流程图
网络2 上升眼位标志位
10.1Q02M1.1
图7-31机械手梯形图

手立即停顿工作。假设按下停顿按钮后机械手的动作仍然继续进展，直到完成一周期的动作 后，回到原位时才停顿工作，将如何修改程序。
图 7-31
机械手梯形图续
机械手梯形图续

4.输入程序，调试并运行程序
(1)输入程序，编译无误后，运行程序。依次按表7-1中的顺序按下各按钮记录观察到 的现象。看是否与控制要求相符。
表7-1机械手模拟控制调试记录表(2)建立状态图表，再重复上述操作，观察移位存放器的状态位的变化，并记录。
输入
输出现象
移位存放器的状态位=1
按下起动按钮(10.0)

按下光电检测开关PS (10.6)

按下下降限位开关SQ2 (10.2)

按下上升限位开关SQ1 (10.1)

按下左转限位开关SQ3〔10.3)

按卜下降限位开关SQ2 (10.2)

按下上升限位开关SQ1〔10.1)

按下右转限位开关SQ4 (10.4)

再按下光电检测开关PS (10.6)

重复上步骤观察

按下停顿按钮(10.5)

组合机床的控制
两工位钻孔、攻丝组合机床，能自动完成工件的钻孔和攻丝加工，自动化程度高，生产 效率高。两工位钻孔、攻丝组合机床如图7-32所示。
图7-32两工位钻孔、攻丝组合机床示意图
机床主要由床身、移开工作台、夹具、钻孔滑台、钻孔动力头、攻丝滑台、攻丝动力头、 滑台移动控制凸轮和液压系统等组成。
移开工作台和夹具用以完成工件的移动和夹紧，实现自动加工。钻孔滑台和钻孔动力头, 用以实现钻孔加工量的调整和钻孔加工。攻丝滑台和攻丝动力头，用以实现攻丝加工量的调 整和攻丝加工。工作台的移动〔左移、右移)，夹具的夹紧、放松，钻孔滑台和攻丝滑台的移 动〔前移、后移)，均由液压系统控制。其中两个滑台移动的液压系统由滑台移动控制凸轮来 控制，工作台的移动和夹具的夹紧与放松由电磁阀控制。
根据设计要求，工作台的移动和滑台的移动应严格按规定的时序同步进展，两种运动密 切配合，以提高生产效率。
1.控制要求
系统通电，自动起动液压泵电动机Ml。假设机床各局部在原位〔工作台在钻孔工位SQ1 动作，钻孔滑台在原位SQ2动作，攻丝滑台在原位SQ3动作)，并且液压系统压力正常，压 力继电器PV动作，原位指示灯HL1亮。
将工件放在工作台上，按下起动按钮SB,夹紧电磁阀YV1得电，液压系统控制夹具将 工件夹紧，与此同时控制凸轮电动机M2得电运转。当夹紧限位SQ4动作后，说明工件已被 夹紧。
起动钻孔动力头电动机M3,且由于凸轮电动机M2运转，控制凸轮控制相应的液压阀使 钻孔滑台前移，进展钻孔加工。当钻孔滑台到达终点时，钻孔滑台自动后退，到原位时停， M3同时停顿。
等到钻孔滑台回到原位后，工作台右移电磁阀YV2得电，液压系统使工作台右移，当工 作台到攻丝工位时，限位开关SQ6动作，工作台停顿。起动攻丝动力头电机M4正转，攻丝 滑台开场前移，进展攻丝加工，当攻丝滑台到终点时〔终点限位SQ7动作)，制动电磁铁DL 得电，攻丝动力头制动，0.3s后攻幺幺动力头电机M4反转，同时攻统滑台由控制凸轮控制使 其自动后退。
当攻丝滑台后退到原位时，攻丝动力头电机M4停，凸轮正好运转一个周期，凸轮电机 M2停，延时3s后左移电磁阀YV3得电，工作台左移，到钻孔工位时停。放松电磁阀YV4 得电，放松工件，放松限位SQ8动作后，停顿放松。原位指示灯亮，取下工件，加工过程完 成。
两个滑台的移动，是通过控制凸轮来控制滑台移动液压系统的液压阀实现的，电气系统 不参与，只需起动控制凸轮电机M2即可。
在加工过程中，应起动冷却泵电机M5,供应冷却液。
2. I/O分配输入输出
压力检测PV
10.0
原点指示HL1
Q1.4
钻孔工位限位SQ1
10.1
液压泵电机MI (KM1) Q0.1

钻孔滑台原位SQ2
10.2
凸轮电机M2 (KM2) Q0.2

攻丝滑台原位SQ3
10.3
夹紧电磁阀YV1
Q1.0
夹紧限位SQ4
10.4
钻孔动力头电机M3〔KM3) Q0.3
攻丝工位SQ6
10.6
冷却泵电机M5 (KM6) Q0.4

攻丝滑台终点SQ7
10.7
工作台右移电磁阀YV2
Q1.1
放松限位SQ8
11.0
攻丝动力头电机M4正转〔KM4)
Q0.5
起动按钮SB
11.1
制动DL
Q0.6
自动、手动选择SA
11.2
攻丝动力头电机M4反转(KM5)Q0.5
液压泵手动SB1

工作台左移电磁阀YV3
Q1.2
凸轮电机手动SB2

放松电磁阀YV4
Q1.3
钻孔手动SB3

自动指示HL2
Q1.5
手动攻丝正转SB4

手动指示HL3
Q1.6
手动攻丝反转SB5

手动电源Q1.7

冷却泵手动SB6

手动夹紧SB7

手动右移SB8

手动左移SB9

手动放松SB10
3.程序设计
由加工工艺要求可知，其为顺序控制过程，其功能流程图如图7-33所示。考虑具体情况, 在设置自动顺序循环控制的同时，也设置了手动控制，在驱动回路中接入转换开关。自动顺 序循环华制和手动控制的转换程序如图7-34所示。外部接线图如图7-35所示。梯形图如图 7-36所示。
在程序设计时须注意：攻丝.动力头M4正转和反转之间的互锁。
图7-34自动顺序循环控制和手动控制的转换程序
SBMi.O
PV11.1
SQ2SQ3
SQ8起动液压泵Ml
HL1原位指示SO.2
起动凸轮电机M2, YV1夹紧电磁阀
= Q0.3
SQ0.4
钻孔动力头M3,起动冷却泵电机M5SQ2 _ _ 1。・2
SQ7 10.7YV2T作台右移电磁阀
攻丝动力头M4正转T1
攻丝动力头制动，制动时间0.3sQ0.6
10.3攻丝动力头M4反转
SQ3S1.0
V2RQ0.4
延时时间，停冷却泵YV4放松电磁阀
YV3工作台左移电磁阀，停凸轮电机M2,停央紧电磁阀图7-33组合机床功能流程图
7-35 外 部接线 图4.
程序的调试和
运行输
序无，合工求程并果表。2
程译后组床要试，结入冲^7-
入编误按机艺调序将填7-?
组合机床程序
调试结
果

工步
通电
起动 液压 泵
各 局 部 在 原 位
起动机 床凸轮 电机并 进展夹 紧
钻
孔 加 工
钻孔滑 台退回 原位工 作台右 移
到攻 丝工 位攻 丝加 工
攻丝 滑台 到终 端制 动延
时
0. 3s
攻丝 工作 头反 转后
退
攻丝 滑台 到原 位到 原位 延时
3s
工作 台左 移到 钻孔 工位 放松
放松 完成 原位 指不 灯亮
输
入
压力检测PV

钻孔工位限
位SQ1

钻孔滑台原 位SQ2

攻丝滑台原 位SQ3

起动按钮SB

夹紧限位
SQ4

攻丝工位
SQ6

攻丝滑台终
点SQ7

放松限位
SQ8

输 出
液压泵电机
MI

凸轮电机M2

凸轮电机M2

夹紧电磁阀
YV1

钻孔动力头
M3

冷却泵电机
M5

工作台右移
电磁阀YV2

攻丝动力头
电机M4正
转

制动DL

攻丝动力头
电机M4反 转

工作台左移 电磁阀YV3

深入了解控制对象的工艺过程、工作特点、控制要求，并划分控制的各个阶段，归纳各 个阶段的特点，和各阶段之间的转换条件，画出控制流程图或功能流程图。
（2）选择适宜的PLC类型
在选择PLC机型时，主要考虑下面儿点：
1功能的选择。对于小型的PLC主要考虑1/0扩展模块、A/D与D/A模块以及指令功能 〔如中断、PID等〕。
21/0点数确实定。统计被控制系统的开关量、模拟量的I/O点数，并考虑以后的扩大（一 般加上10%〜20%的备用量），从而选择PLC的I/O点数和输出规格。
3内存的估算。用户程序所需的内存容量主要与系统的I/O点数、控制要求、程序构造长 短等因素有关。一般可按下式估算：存储容量=开关量输入点数X 10+开关量输出点数X 8+模 拟通道数X 100+定时器/计数器数量X 2+通信接口个数X 300+备用量。
〔3）分配I/O点。分配PLC的输入/输出点，编写输入/输出分配表或画出输入/输出端子 的接线图，接着就可以进展PLC程序设计，同时进展控制柜或操作台的设计和现场施工。
（4）程序设计。对于较复杂的控制系统，根据生产工艺要求，画出控制流程图或功能流 程图，然后设计出梯形图，再根据梯形图编写语句表程序清单，对程序进展模拟调试和修改, 直到满足控制要求为止。
（5）控制柜或操作台的设计和现场施工。设计控制柜及操作台的电器布置图及安装接线 图；设计控制系统各局部的电气互锁图；根据图纸进展现场接线，并检查。
（6）应用系统整体调试。如果控制系统由几个局部组成，那么应先作局部调试，然后再 进展整体调试；如果控制程序的步序较多，那么可先进展分段调试，然后连接起来总调。
（7）编制技术文件。技术文件应包括：可编程控制器的外部接线图等电气图纸，电器布 置图，电器元件明细表，顺序功能图，带注释的梯形图和说明。
7.2.1 PLC的硬件设计和软件设计及调试
1. PLC的硬件设计
PLC硬件设计包括：PLC及外围线路的设计、电气线路的设计和抗干扰措施的设计等。
选定PLC的机型和分配I/O点后，硬件设计的主要内容就是电气控制系统的原理图的设 计，电气控制元器件的选择和控制柜的设计。电气控制系统的原理图包括主电路和控制电路。 控制电路中包括PLC的I/O接线和自动、手动局部的详细连接等。电器元件的选择主要是根 据控制要求选择按钮、开关、传感器、保护电器、接触器、指示灯、电磁阀等。
2. PLC的软件设计
软件设计包括系统初始化程序、主程序、子程序、中断程序、故障应急措施和辅助程序 的设计，小型开关量控制一般只有主程序。首先应根据总体要求和控制系统的具体情况，确 定程序的根本构造，画出控制流程图或功能流程图，简单的可以用经历法设计，复杂的系统 一般用顺序控制设计法设计。
3. 软件硬件的调试
调试分模拟调试和联机调试。
软件设计好后一般先作模拟调试。模拟调试可以通过仿真软件来代替PLC硬件在计算机 上调试程序。如果有PLC的硬件，可以用小开关和按钮模拟PLC的实际输入信号〔如起动、 停顿信号）或反响信号〔如限位开关的接通或断开），再通过输出模块上各输出位对应的指示 灯，观察输出信号是否满足设计的要求。需要模拟量信号I/O时，可用电位器和万用表配合 进展。在编程软件中可以用状态图或状态图表监视程序的运行或强制某些编程元件。

原点指示
HLI

图7.36 自动循环控制梯形图图7-36 自动循环控制梯形图〔续)
除尘室PLC控制
车间内
在制药、水厂等一些对除尘要求比较严格的车间，人、物进入这些场合首先需要进展 除尘处理，为了保证除尘操作的严格进展，防止人为因素对除尘要求的影响，可以用PLC对 除尘室的门进展有效控制。下面将介绍某无尘车间 进门时对人或物进展除尘的过程。
开门传感器
1.控制要求
人或物进入无污染、无尘车间前，首先在除尘室严 格进展指定时间的除尘才能进入车间，否那么门打 不开，进入不了车间。除尘室的构造如图7-37所示。 图中第一道门处设有两个传感器：开门传感器和关 门传感器；除尘室内有两台风机，用来除尘；第二 道门上装有电磁锁和开门传感器，电磁锁在系统控 制下自动锁上或翻开。进入室内需要除尘，出来时 不需除尘。
具体控制要求如下：
进入车间时必须先翻开第一道门进入除尘室， 进展除尘。当第一道门翻开时，开门传感器动作， 第一道门关上时关门传感器动作，第一道门关上后， 风机开场吹风，电磁锁把第二道门锁上并延时20s后，风机自动停顿，电磁锁自动翻开，此 时可翻开第二道门进入室内。第二道门翻开时相应的开门传感器动作。人从室内出来时，第 二道门的开门传感器先动作，第一道门的开门传感器才动作，关门传感器与进入时动作一样, 出来时不需除尘，所以风机、电磁锁均不动作。
第二道门
电磁锁
除尘室
风机
关门传感器
车间外第一道门
图7-37 除尘室的构造
开门传感器

2. I/O分配输入输出
第一道门的开门传感器10.()
第一道门的关门传感器10.1风机2
第二道门的开门传感器10.2

输入输出
第一道门的开门传感器10.()
第一道门的关门传感器10.1风机2
第二道门的开门传感器10.2
风机1
Q0.1
电磁锁
Q0.0
Q0.2

3.程序设计
除尘室的控制系统梯形图程序如图7-38所示。
图7-38 除尘室的控制系统梯形图程序
4.程序的调试和运行
输入程序编译无误后，按除尘室的工艺要求调试程序，并记录结果。
水塔水位的模拟控制实训
用PLC构成水塔水位控制系统，如图7-39所示。在模拟控制中，用按钮SB来模拟液位传 感器，用LI、L2指示灯来模拟抽水电动机。
图7-39水塔水位控制示意图
1. 控制要求
按下SB4,水池需要进水，灯L2亮；直到按下SB3,水池水位到位，灯L2灭；按SB2, 表示水塔水位低需进水，灯L1亮，进展抽水；直到按下SB1,水塔水位到位，灯L1灭，过 2秒后，水塔放完水后重复上述过程即可。
2. I/O分配输入输出
SB1： 10.1LI： Q0.1SB2： 10.2L2： Q0.2
SB3： 10.3SB4： 10.4
3. 程序设计
水塔水位控制的梯形图参考程序如图7-40所示。
图7-40水塔水位控制梯形图
4. 程序的调试和运行输入梯形图程序并按控制要求调试程序。
温度的检测与控制实训
用PLC构成温度的检测和控制系统，接线图及原理图如图7-40, 7-41所示。
1. 控制要求
温度控制原理：通过电压加热电热丝产生温度，温度再通过温度变送器变送为电压。加 热电热丝时根据加热时间的长短可产生不一样的热能，这就需用到脉冲。输入电压不同就能 产生不一样的脉宽，输入电压越大，脉宽越宽，通电时间越长，热能越大，温度越高，输出 电压就越高。
PID闭环控制：通过PLC+A/D+D/A实现PID闭环控制，接线图及原理图如图7-40, 7-41 所示。比例，积分，微分系数取得适宜系统就容易稳定，这些都可以通过PLC软件编程来实 现。
2. 程序设计
如图7-42所示梯形图模拟量模块以EM235或EM231+EM232为例。
图7-42 PID控制梯形图
图7-42 （续）
图7-40温度检测和控制示意图
图7-41 PID控制示意图S7-200系列PLC的装配、检测和维护
7.4.1 PLC的安装与配线
1. PLC安装
（1）安装方式
S7-200的安装方法有两种：底板安装和DIN导轨安装。底板安装是利用PLC机体外壳 四个角上的安装孔，用螺钉将其固定在底版上。DIN导轨安装是利用模块上的DIN夹子，把 模块固定在一个标准的DIN导轨上。导轨安装既可以水平安装，也可以垂直安装。
（2）安装环境
PLC适用于工业现场，为了保证其工作的可靠性，延长PLC的使用寿命，安装时要注意 周围环境条件：环境温度在0〜55°C范围内；相对湿度在35%〜85%范围内〔无结霜），周围 无易燃或腐蚀性气体、过量的灰尘和金属颗粒；防止过度的震动和冲击；防止太阳光的直射 和水的溅射。
〔3）安装本卷须知
除了环境因素，安装时还应注意：PLC的所有单元都应在断电时安装、拆卸；切勿将导 线头、金属屑等杂物落入机体内；模块周围应留出一定的空间，以便于机体周围的通风和散 热。此外，为了防止高电子噪声对模块的干扰，应尽可能将S7-200模块与产生高电子噪声的 设备〔如变频器）分隔开。
2. PLC的配线
PLC的配线主要包括电源接线、接地、I/O接线及对扩展单元的接线等。
〔1）电源接线与接地
PLC的工作电源有120/230V单相交流电源和24V直流电源。系统的大多数干扰往往通 过电源进入PLC,在干扰强或可靠性要求高的场合，动力局部、控制局部、PLC自身电源及 I/O回路的电源应分开配线，用带屏蔽层的隔离变压器给PLC供电。隔离变压器的一次侧最 好接380V,这样可以防止接地电流的干扰。输入用的外接直流电源最好采用稳压电源，因为 整流滤波电源有较大的波纹，容易引起误动作。
良好的接地是抑制噪声干扰和电压冲击保证PLC可靠工作的重要条件。PLC系统接地的 根木原那么是单点接地，一-般用单独的接地装置，单独接地，接地线应尽量短，一般不超过 20m,使接地点尽量靠近PLCo
◊ ◊交流电源接线安装如图7-42所示。说明如下：
1用一个单极开关a将电源与CPU所有的输入电路和输出（负载）电路隔开。
2用一台过流保护设备b以保护CPU的电源输出点以及输入点，也可以为每个输出点加上保 险丝。
3当使用Micro PLC 24VDC传感器电源c时可以取消输入点的外部过流保护，因为该传感器 电源具有短路保护功能。
4将S7-200的所有地线端子同最近接地点d相连接以提高抗干扰能力。所有的接地端子都使 用14AWG或1.5mm2的电线连接到独立接地点上（也称一点接地）。
5本机单元的直流传感器电源可用来为本机单元的直流输入e,扩展模块f,以及输出扩展模 块g供电。传感器电源具有短路保护功能。
6在安装中如把传感器的供电M端子接到地上h可以抑制噪声。
◊ ◊直流电源安装如图7-43所示。说明如下：
1用一个单极开关a,将电源同CPU所有的输入电路和输出（负载）电路隔开。
2用过流保护设备b、c、d,来保护CPU电源、输出点，以及输入点。或在每个输出点加上 保险丝进展过流保护。当使用Micro 24VDC传感器电源时不用输入点的外部过流保护。因为 传感器电源内部具有限流功能。
3用外部电容e来保证在负载突变时得到一个稳定的直流电压。
4在应用中把所有的DC电源接地或浮地f （即把全机浮空，整个系统与大地的绝缘电阻不能 小于5（）兆欧）可以抑制噪声，在未接地DC电源的公共端与保护线PE之间串联电阻与电容 的并联回路g ,电阻提供了静电释放通路，电容提供高频噪声通路。常取R=1M, C=4700pfo 5将S7-200所有的接地端子同最近接地点h连接，采用一点接地，以提高抗干扰能力。
624V直流电源回路与设备之间，以及120/230V交流电源与危险环境之间，必须进展电气隔 离。
图7-42 120/230V交流电源接线图7-4324V直流电源的安装
（2）I/O接线和对扩展单元的接线
可编程控制器的输入接线是指外部开关设备PLC的输入端口的连接线。输出接线是指将 输出信号通过输出端子送到受控负载的外部接线。
I/O接线时应注意：I/O线与动力线、电源线应分开布线，并保持一定的距离，如需在一 个线槽中布线时，须使用屏蔽电缆；I/O线的距离一般不超过300m；交流线与直流线，输入 线与输出线应分别使用不同的电缆；数字量和模拟量I/O应分开走线，传送模拟量I/O线应 使用屏蔽线，且屏蔽层应一端接地。
PLC的根本单元与各扩展单元的连接比较简单，接线时，先断开电源，将扁平电缆的一 端插入对应的插口即可。PLC的根木单元与各扩展单元之间电缆传送的信号小，频率高，易 受干扰。因此不能与其他连线敷设在同一线槽内。
7.4.2 PLC的自动检测功能及故障诊断
PLC具有很完善的自诊断功能，如出现故障，借助自诊断程序可以方便的找到出现故障 的部件，更换后就可以恢复正常工作。故障处理的方法可参看S7-200系统手册的故障处理指 南。实践证明，外部设备的故障率远高于PLC,而这些设备故障时，PLC不会自动停机，可 使故障范围扩大。为了及时发现故障，可用梯形图程序实现故障的自诊断和自处理。
1. 超时检测
机械设备在各工步的所需的时间根本不变，因此可以用时间为参考，在可编程控制器发 出信号，相应的外部执行机构开场动作时起动一个定时器开场定计时，定时器的设定值比正 常情况下该动作的持续时间长20%左右。如某执行机构在正常情况下运行10s后，使限位开 关动作，发出动作完毕的信号。在该执行机构开场动作时起动设定值为12s的定时器定时， 假设12s后还没有收到动作完毕的信号，由定时器的常开触点发出故障信号，该信号停顿正 常的程序，起动报警和故障显示程序，使操作人员和维修人员能迅速判别故障的种类，及时 采取排除故障的措施。
2. 逻辑错误检查
在系统正常运行时，PLC的输入、输出信号和内部的信号〔如存储器为的状态）相互之 间存在着确定的关系，如出现异常的逻辑信号，那么说明出了故障。因此可以编制一些常见 故障的异常逻辑关系，一旦异常逻辑关系为ON状态，就应按故障处理。如机械运动过程中先后有两个限位开关动作，这两个信号不会同时接通。假设它们同时接通，说明至少有一个 限位开关被卡死，应停机进展处理。在梯形图中，用这两个限位开关对应的存储器的位的常 开触点串联，来驱动一个表示限位开关故障的存储器的位就可以进展检测。
7.4.3 PLC的维护与检修
虽然PLC的故障率很低，由PLC构成的控制系统可以长期稳定和可靠的工作，单对它 进展维护和检查是必不可少的。一般每半年应对PLC系统进展一次周期性检查。检修内容包 括：
〔1)供电电源。查看PLC的供电电压是否在标准范围内。交流电源工作电压的范围为 85〜264V,直流电源电压应为24V。
(2) 环境条件。查看控制柜内的温度是否在0〜55°C范围内，相对湿度在35%-85%范围 内，以及无粉尘、铁屑等积尘。
(3) 安装条件。连接电缆的连接器是否完全插入旋紧，螺钉是否松动，各单元是否可靠 固定、有无松动。
(4) I/O端电压。均应在工作要求的电压范围内。
7.4 PLC应用中假设干问题的处理
在实际应用中，经常会遇到I/O点数不够的问题，可以通过增加扩展单元或扩展模块的 方法解决，也可以通过对输入信号和输出信号进展处理，减少实际所需I/O点数的方法解决。
图7V4分时分组输入
1. 减少输入点数的方法
(1)分时分组输入。一般系统中设有“自动〃和“手动" 两种工作方式，两种方式不会同时执行。将两种方式的输入分 组，从而减少实际输入点。如图7-44所示。PLC通过11.0识别 “手动〃和“自动〃，从而执行手动程序或自动程序。图中的 二极管用来切断寄生电路。假设图中没有二极管，转换开关在 “自动〃，SI、S2、S3闭合，S4断开，这时电流从L+端子流 出，经S3、SI、S2形成的寄生回路电流流入10.1,使10.1错误 的变为ON。各开关串如入二极管后，那么切断寄生回路。
10.2 IQ1100M0.0T '_ / _ /―()
10.2 10.110.0M0.1外部电路图

外部电路图
T '_，_II—()10.1I00M0.2
T，_II_ /_()IQ1100M0.3
T，_II_II―)IQ110.0M0.4
TI_，_，—()10.1I00M0.5
—II1 ' I1 I()I0210.1I0.0M06
TII_)10.1I0.0M07
TIII I)内部译码梯形图
图7-45编码输入方式
(2)硬件编码，PLC内部软件译码。如图7・45所示。
图7-46输入点合并
(3) 输入点合并。将功能一样的常闭触点串联或将 常开触点并联，就只占用一个输入点。一般多点操作的起 动停顿按钮、保护、报警信号可采用这种方式。如图7-46 所示。
(4) 将系统中的某些输入信号设置在PLC之外。系 统中某些功能单一的输入信号，如一些手动操作按钮、热 继电器的常闭触点就没有必要作为PLC的输入信号，可直 接将其设置在输出驱动回路当中。
2. 减少输出点的方法
(1) 在可编程控制器输出功率允许的条件下，可将通断状态完全一样的负载并联共用一 个输出点O
(2) 负载多功能化。一个负载实现多种用途，如在PLC控制中，通过编程可以实现一 个指示灯的平光和闪烁，这样一个指示灯可以表示两种不同的信息，节省了输出点。
7.5 7.6习题
1. 可编程控制器系统设计一般分为几步？
2. 如何选择适宜的PLC类型？
3. 用PLC构成液体混合控制系统，如图7-47所示。控制要求如下：按下起动按钮，电 磁阀Y1闭合，开场注入液体A,按L2表示液体到了 L2的高度，停顿注入液体A。同时电磁 阀Y2闭合，注入液体B,按L1表示液体到了 L1的高度，停顿注入液体B,开启搅拌机M, 搅拌4s,停顿搅拌。同时Y3为ON,开场放出液体至液体高度为L3,再经2s停顿放出液体。 同时液体A注入。开场循环。按停顿按扭，所有操作都停顿，须重新启动。要求列出I/O分 配表，编写梯形图程序并上机调试程序。
4. 用PLC构成四节传送带控制系统，如图7-48所示。控制要求如下：起动后，先起动 最末的皮带机，Is后再依次起动其它的皮带机；停顿时，先停顿最初的皮带机，Is后再依次 停顿其它的皮带机；当某条皮带机发生故障时，该机及前面的应立即停顿，以后的每隔Is顺 序停顿；当某条皮带机有重物时，该皮带机前面的应立即停顿，该皮带机运行Is后停顿，再 Is后接下去的一台停顿，依此类推。要求列出I/O分配表，编写四节传送带故障设置控制梯 形图程序和载重设置控制梯形图程序并上机调试程序。
5. PLC对安装环境有何要求？ PLC的安装方法有几种？
6. I/O接线时应注意哪些事项？ PLC如何接地？
7. PLC减少输入、输出点数的方法有几种？
图7-47液体混合模拟控制系统
图7-48四节传送带控制示意图
硬件局部的模拟调试主要是对控制柜或操作台的接线进展测试。可在操作台的接线端子 上模拟PLC外部的开关量输入信号，或操作按钮的指令开关，观察对应PLC输入点的状态。 用编程软件将输出点强制ON/OFF,观察对应的控制柜内PLC负载（指示灯、接触器等）的 动作是否正常，或对应的接线端子上的输出信号的状态变化是否正确。
联机调试时，把编制好的程序下载到现场的PLC中。调试时，主电路一定要断电，只对 控制电路进展联机调试。通过现场的联机调试，还会发现新的问题或对某些控制功能的改良。
7.2.2 PLC程序设计常用的方法
PLC程序设计常用的方法主要有经历设计法、继电器控制电路转换为梯形图法、逻辑设 计法、顺序控制设计法等。
1. 经历设计法
经历设计法即在一些典型的控制电路程序的根底上，根据被控制对象的具体要求，进展 选择组合，并屡次反复调试和修改梯形图，有时需增加一些辅助触点和中间编程环节，才能 到达控制要求。这种方法没有规律可遵循，设计所用的时间和设计质量与设计者的经历有很 大的关系，所以称为经历设计法。经历设计法用于较简单的梯形图设计。应用经历设计法必 须熟记一些典型的控制电路，如起保停电路、脉冲发生电路等，这些电路在前面的章节中已 经介绍过。
2. 继电器控制电路转换为梯形图法
继电器接触器控制系统经过长期的使用，己有一套能完成系统要求的控制功能并经过验 证的控制电路图，而PLC控制的梯形图和继电器接触器控制电路图很相似，因此可以直接将 经过验证的继电器接触器控制电路图转换成梯形图。主要步骤如下：
（1）熟悉现有的继电器控制线路。
〔2）对照PLC的I/O端子接线图，将继电器电路图上的被控器件（如接触器线圈、指 示灯、电磁阀等）换成接线图上对应的输出点的编号，将电路图上的输入装置〔如传感器、 按钮开关、行程开关等）触点都换成对应的输入点的编号。
〔3）将继电器电路图中的中间继电器、定时器，用PLC的辅助继电器、定时器来代替。
（4）画出全部梯形图，并予以简化和修改。
这种方法对简单的控制系统是可行的，比较方便，但较复杂的控制电路，就不适用了。
【例7・1】图7-1为电动机Y/△减压起动控制主电路和电气控制的原理图。
〔1）工作原理如下：按下启动按钮SB2,KM1、KM3、KT通电并自保，电动机接成Y型起 动，2s后，KT动作，使KM3断电，KM2通电吸合，电动机接成△型运行。按下停顿按扭SB1, 电动机停顿运行。
图7-1电动机Y/△减压起动控制主电路和电气控制的原理图
（2）I/O分配输入输出
停顿按钮 SB 1： 10.0 KM1： QO.O KM2： Q0.1
起动按钮 SB2： 10.1 KM3： Q0.2过载保护FR： 10.2
〔3）梯形图程序图7-2例1梯形图程序
转换后的梯形图程序如图7-2所示。按照梯形图语言中的语法规定简化和修改梯形图。 为了简化电路，当多个线圈都受某一串并联电路控制时，可在梯形图中设置该电路控制的存 储器的位，如M0.0。简化后的程序如图7-3所示。
图7-3例1简化后的梯形图程序
3. 逻辑设计法
逻辑设计法是以布尔代数为理论根底，根据生产过程中各工步之间的各个检测元件（如 行程开关、传感器等）状态的变化，列出检测元件的状态表，确定所需的中间记忆元件，再 列出各执行元件的工序表，然后写出检测元件、中间记忆元件和执行元件的逻辑表达式，再 转换成梯形图。该方法在单一的条件控制系统中，非常好用，相当于组合逻辑电路，但和时 间有关的控制系统中，就很复杂。
下面将介绍一个交通信号灯的控制电路。
【例7-2］用PLC构成交通灯控制系统。
（1）控制要求：如图7-4所示，起动后，南北红灯亮并维持25s。在南北红灯亮的同时, 东西绿灯也亮，Is后，东西车灯即甲亮。到20s时，东西绿灯闪亮，3s后熄灭，在东西绿灯 熄灭后东西黄灯亮，同时甲灭。黄灯亮2s后灭东西红灯亮。与此同时，南北红灯灭，南北绿 灯亮。Is后，南北车灯即乙亮。南北绿灯亮了 25s后闪亮，3s后熄灭，同时乙灭，黄灯亮2s 后熄灭，南北红灯亮，东西绿灯亮，循环。
图7-4交通灯控制示意图
（2）I/O分配输入输出
起动按钮：10.0南北红灯：Q0.0 东西红灯：Q0.3南北黄灯：Q0.1东西黄灯：Q0.4
南北绿灯：Q0.2东西绿灯：Q0.5南北车灯：Q0.6 东西车灯：Q0.7
（3）程序设计
根据控制要求首先画出十字路口交通信号灯的时序图，如图7-5所示。
图7-5十字路口交通信号灯的时序图
根据十字路曰交通信号灯的时序图，用根本逻辑指令设计的信号灯控制的梯形图如图7-6 所示。分析如下：
首先，找出南北方向和东西方向灯的关系：南北红灯亮〔灭）的时间二东西红灯灭〔亮） 的时间，南北红灯亮25S〔T37计时）后，东西红灯亮30S （T41计时）后。
