城市污水处理厂设备安装工程质量控制40页.pptx

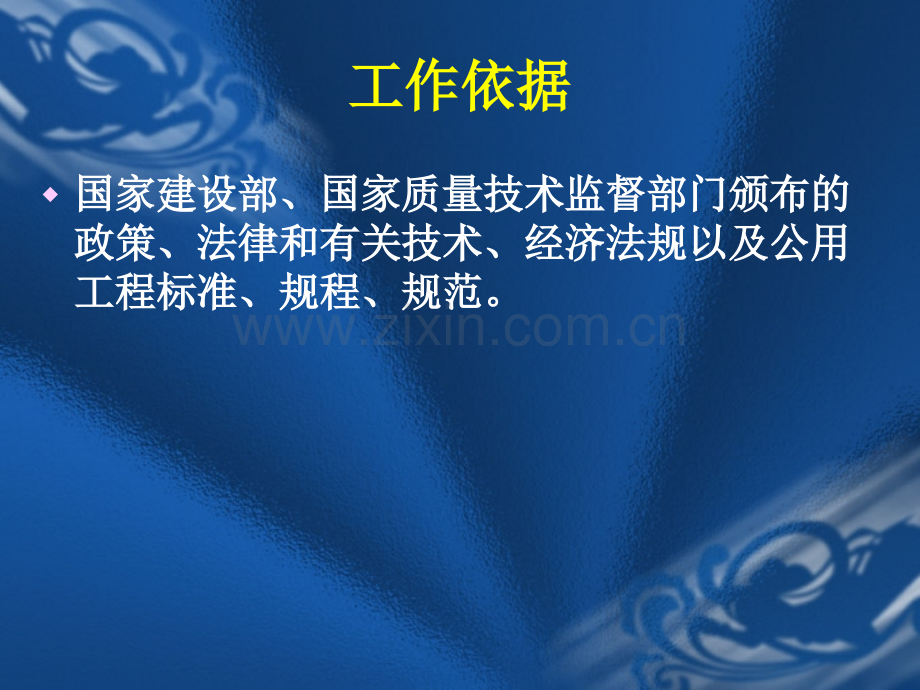

城市污水处理厂城市污水处理厂设备安装工程质量控制设备安装工程质量控制工作依据工作依据w国家建设部、国家质量技术监督部门颁布的国家建设部、国家质量技术监督部门颁布的政策、法律和有关技术、经济法规以及公用政策、法律和有关技术、经济法规以及公用工程标准、规程、规范。工程标准、规程、规范。1、适用的法律、适用的法律 w中华人民共和国合同法w中华人民共和国建筑法w建设监理规定w建设工程质量管理条例2、施工安全技术标准、施工安全技术标准 w施工现场临时用电安全技术规程w建筑机械使用安全技术规程w建筑施工高空作业安全技术规程w建筑工程施工现场安全用电规程w建筑施工安全检查评分标准3、质量检验评定标准、质量检验评定标准w建筑安装工程质量检验评定统一标准w工业安装工程质量评定标准4、施工技术规范、标准、施工技术规范、标准w机械设备安装工程施工及验收通用规范w压缩机、风机、泵安装工程施工及验收规程w工业管道工程施工及验收规范w起重设备安装工程施工及验收规程w通风空调工程施工及验收规程w现场设备、工业管道焊接工程施工及验收规范w埋地钢管道环氧煤沥青防腐工程施工及验收规范w给水排水管道工程施工及验收规范w采暖卫生工程施工及验收规范w建筑排水硬聚乙稀管道设计施工及验收规范一、当前城市污水处理厂一、当前城市污水处理厂设备概况设备概况 1、设备组成、设备组成w目前，城市污水处理工程大多采用氧化沟生物处理技术工艺。整个工程分为两大部分，主体工程包括格栅间、提升泵房、出水井、沉砂池、计量槽、氧化沟、二沉池、尾部泵房等处理系统和污泥浓缩池、脱水机房等泥处理系统工程；附属工程包括厂外截污管道、厂外供电等工程。2、工程特点、工程特点w城市污水处理厂地理位置相对处于城市区域内地形标高最低的区域，主要处理设施构筑物比较多，污水本身粘稠度大，污水内成分比较复杂。污水主要以起始与终端高差为动力自然流动。污水经过一系列构筑物内进行除砂、生物处理、沉泥等处理工艺后，经尾部泵房排出处理后达到设计标准的水。从施工和使用的角度分析，污水处理工程主要有以下特点 w21构筑物比较多。w22污水所含成分复杂，各非标设备、钢构件、管道等腐蚀相当严重。w23污水在整个处理工艺流程中，主要以前、后高差为动力自然流动。管道坡度也必须按图纸要求做，绝对不能出现倒坡现象。w24城市污水处理厂的地理位置都处于城市地形标高最低的位置，大部分地区施工中必须要降水，所以地下工程要求在降水期间完成，尽量缩短降水期限，以降低降水费用。二、设备安装的前期准备二、设备安装的前期准备w整个污水处理厂工程的总体施工安排是，要先地下工程，后地上工程，并且要注意厂内工程、厂外工程同步施工，确保厂内竣工时，厂外污水及厂外输配电能供入厂内。为保证工期，必须考虑土建、安装穿插施工。1、施工安装设计图纸合理性选择、施工安装设计图纸合理性选择 在工程前期组织工艺、机械、电气类各专业相关技术人员，进行认真的图纸会审，以及做好设备的选型工作，那么在一定程度上可以减少或消除设计变更。尽量减少设计修改带来的工期影响，同时使设计图上的问题和矛盾在安装之前得到解决。施工准备工作做得充分与否直接影响施工的质量和工期，施工准备期间要组织相关技术人员认真识图，理解设计意图，施工前，解决发现的问题。全面熟悉和掌握图纸内容后，要根据图纸认真提出材料计划、施工机具使用计划、劳动力使用计划，结合规范编写施工方案，做好安全防范措施。2、设备出厂前的质量检验、设备出厂前的质量检验 w设备制造和返工修复需要一定的时间，尤其是进口设备，质量处理需要更长的周期。如果设备一旦到达安装现场，发现质量缺陷后，再进行质量问题的处理，将会严重影响安装工期。因此，在条件许可的情况下，对于安装和采购的主要设备，应派专业技术人员，到生产厂家，进行出厂前成品或半成品的质量检验。3、工程前期施工质量控制、工程前期施工质量控制31安装准备前期的主要监控和审核要点。安装准备前期的主要监控和审核要点。w311审核承包商安装人员资格、安装队伍资质以及其质量管理体系、技术管理体系和安全监督体系等，尤其注意人员报审资质与实际进场队伍人员是否一致、文件规定要求与实际操作是否一致的问题。w312 按惯例，设计文件有规定的按设计要求执行；设计无明确要求的按规范和标准执行。实践中需要解决参照何种规范和标准执行的问题，除了国家的相关规范标准外，还要依据和参照承建工程排水行业标准和惯例、依据国家政府机构的市政质量监督部门的要求(主要有开工前质量监督站所进行的质监交底、过程中的指导监督等)。w313 设定本工程的关键质量控制点。针对污水处理设备工程的安装调试特点，例如设备基础校核、设备开箱验收、设备接地和绝缘、管道的内防腐及耐压试验、设备调试等等主要关键质量控制点。32安装与土建的配合安装与土建的配合w设备安装时，如果土建预埋尺寸、构筑物高程与设计图纸不相符，将会重新返工，因而延缓安装工程的进度。土建施工时严格控制构筑物的尺寸，使设备准确定位，从而避免设备安装时再进行土建的返工。根据图纸和土建施工情况，提前预制好各种规格的柔性套管，池底预埋管道也要按图纸提前加好，并做好管内外的防腐处理。套管预埋方法和防渗漏措施w污水处理厂构筑物较多，各构筑物间均为管道连接，管道与各构筑物连接部位处，需提前预埋刚性，柔性套管，套管预埋要求定位准确，安放稳固，是配合土建施工重要项目之一具体施工时，要先根据土建施工的轴线以及底标高确定套管方位，同时又要利用厂区设立的固定坐标核实位置是否准确，确认无误后用钢筋加固焊接，柔性套管法兰端的螺丝孔极易在浇注混凝土时堵塞，安放套管前要将螺栓拧入孔内，并给裸露螺栓头涂抹黄油，外包塑料布进行保护套管外壁周围混凝土壁，最容易发生由于振动不实而产生漏水的现象，一方面套管外止水环一定要满焊，止水环不能渗漏水;另一方面土建浇注混凝土时，套管部位一定要振捣充分。预埋件、预留洞的检查，核对 w污水处理厂安装工程中构筑物比较多，各种预埋件、预留洞也较多，一旦发生遗漏将会产生无法弥补的缺陷。另外，水池等构筑物预埋件不能用膨胀螺栓代替，在浇注混凝土前必须要认真检查，核对各种预埋件是否已全部预埋，各种洞口是否已全部预留，通常应按不同构筑物，不同预埋件，预留洞列表统计，分发各专业技术人员共同监督，只有对照图表检查无误，方可进行浇注，涉及到与设备相关的预埋件或预留洞要具体核对设备实物，实物未到时，必须有制造厂家的设备图 核实尺寸后才能预埋，对与其他设备有紧密关联的设备基础螺栓预留洞要同时对相关尺寸进行全面核实，避免出现错误。设备安装调试对土建的要求w由于污水厂设备安装工程的特殊性，其安装和调试过程中对土建有特殊的要求，对这方面的问题要及时向土建施工单位提出。w设备安装开始前，提请相关标段重视构筑物的沉降稳定问题，水力高程，待安装刮吸泥设备和曝气管的构筑物池底找平，埋地工艺管道的除锈防腐、吹扫及耐压和强度试验等。w土建和安装的配合贯穿于设备安装工程施工的全过程，如能较好解决这方面的问题，将会给整个安装过程的施工打下良好的基础。三、安装过程工程质量控制要点三、安装过程工程质量控制要点w1、设备进场检查、设备进场检查w2、设备安装阶段的质量控制设备安装阶段的质量控制w3、关键设备安装须注意事项、关键设备安装须注意事项w污水处理厂主要设备有细格栅、除砂器、污水处理厂主要设备有细格栅、除砂器、氧化沟曝气转蝶、污泥回流泵、二沉池刮氧化沟曝气转蝶、污泥回流泵、二沉池刮泥机等设备。泥机等设备。设备进场检查设备进场检查 w设备进场检查是确保设备质量的重要环节，特别是污水厂安装工程大部分设备为进口，种类多，运距遥远。施工单位质量检查员、专业监理工程师需对到货设备的数量和质量进行彻底的检查，及时发现错漏，以免影响安装质量和工期，在施工组织设计中，应对设备进场检查有详细的说明，设备进场检查包括:检查数量是否和合同一致，外观和零部件是否完整，传动部位是否灵活，密封件是否完好，铭牌标注的型号、规格是否符合设计要求，零配件是否和合同一致，随机文件是否符合要求等，只有上述项目符合要求后，才能允许被检备进场。设备安装阶段的质量控制设备安装阶段的质量控制 w为保证安装工程质量，不仅需要有先进的生产设备，熟练的生产技术人员，还需要有严格的质量保证措施。由于污水处理厂安装工程单体较多，单体工程间差异大。事前撰写的工程总施工组织设计很难对工程全过程和生产要点有周全的计划。为此针对各单体工程需独立编制施工组织设计。包括:设备进场检查、设备安装方案、工程质量检查、设备调试方案等。对土建阶段的预埋件、预留孔施工、设备基础施工、设备搬运、吊装定位和调平找正、主体设备与外部设备的连接、设备的试运行和质量控制等均有详细方案。关键设备安装须注意事项（关键设备安装须注意事项（1）w曝气转蝶安装时，主要抓住几个方面：要保证曝气转蝶的轴中心到氧化沟底的距离符合图纸要求，不能任意升、降转轴标高。要保证相邻曝气转蝶组轴中心间距离符合图纸设计要求。曝气器转轴比较长，在安装前要监测其轴身挠曲度，最大挠度量不能大于2 mm。转蝶安装时必须与轴垂直，转蝶与轴必须结合牢固，最简单的办法是用手抓住转蝶沿旋转方向拉动，转轴能转动而转蝶与轴间不打滑为宜。转蝶组装时，接缝要错开，要挑选没有变形的蝶片使用。减速机与转轴的连接靠背轮要同心。关键设备安装须注意事项（关键设备安装须注意事项（2）w二沉池出水槽制安。二沉池出水槽圆周直径大，运行期间其上部也裸露在水面上，尤其是出水堰板必须保证各出水部位在一个水平面上，其观感质量要求较高。由于直径大、分段制作，组对时累计误差很可能使整体成形不好，下料时要准确，最好能用电脑排版，各段加工好后，要采取临时加固措施加固，以防运输、吊装过程中产生变形。出水堰板最好采用机械加工，按施工图特制模型，用冲床加工，并且连接螺栓孔应铣成长形孔，以利于调平。关键设备安装须注意事项关键设备安装须注意事项（3）w二沉池刮泥机安装。二沉池刮泥机回转半径大、转壁由轻型结构组成。吊装就位时，必须注意临时加固保护，避免在吊装时产生变形，中间传动减速器要对中定位，以确保刮泥机不跑偏。刮泥机安装好后，要接临时电源空运行至少两圈，调整合适后才能向池内放水。关键设备安装须注意事项关键设备安装须注意事项（4）w污泥回流泵是污水处理厂出现故障最多的设备。究其原因：污泥回流泵一般都采用螺旋污泥泵，这种泵只有螺旋叶轮没有外壳，外壳一般是现场施工的混凝土“U”型槽，叶轮和“U”形槽底面间隙2mm4mm，而实际土建施很难保证合适的间隙。通常的办法是先按图纸标高安装好泵，而后用水泥砂浆抹好“U”形槽表面，并开启螺旋泵，用叶轮旋转刮平槽面以确保2 mm4 mm间隙。运行中泵本身有一个斜向下的力，在这个力的作用下，泵体微微下滑，就可能由于间隙发生变化，有的部位由于相互摩擦造成负荷过大而发生故障。在安装时，最重要的是调整好间隙，同时要解决好泵体不能下滑，在泵的下端要稳固止推装置。关键设备安装须注意事项关键设备安装须注意事项（5）w带式脱水机安装要求是：根据工艺布置图的定位尽寸，首先把整机移到设计图纸要求的位置，用垫铁初步调整好整机机架的水平度，由土建对预埋螺栓进行二次浇灌，保养到期后，脱水机要用斜铁来垫，并对整机的水平度进行精调，使之达到安装要求，然后进行与之相匹配的皮带运输机的定位，使之刮泥板后面的接泥板与皮带运输机中心轴线形成一定的角度，以保证污泥能落到皮带运输机上。否则容易导致污泥落在该板上形成污泥堆积，最后进行与脱水机相配套的外部水、气、药管及电气的连接与安装，如不按照上述要求进行安装，其安装质量难以得到保证。四、四、设备调试质量控制设备调试质量控制w设备安装质量的好坏，将直接影响设备正常投产运行，设备试车和调试直接反映设备安装工程质量，认真编制设备试车和调试方案，是保证调试顺利进行的第一步，设备试车和调试分为设备单机试车，单体工程试车，和全厂联动试车，按相关规定，单机试车由施工单位组织进行，单体工程试车及全厂联动试车则由建设单位负责组织，施工单位配合。1、机械设备调试控制步骤、机械设备调试控制步骤及控制要点及控制要点w1.1 安装单位为工艺设备系统调试而编制设备调试方案(大纲)w1.2 组织参建各方及用户单位进行单机、联动调试及初验收w1.3 审核设备安装单位在设备调试完毕经初验合格后提交的调试总结报告及现场调试记录机械设备调试控制步骤及控制要点机械设备调试控制步骤及控制要点 w安装单位为工艺设备系统调试而编制设备调试方案(大纲)，提请建设与监理单位审核，建设与监理单位提出修改完善意见和增补相关内容后作为指导工艺设备调试的大纲。组织参建各方及用户单位进行单机、联动调试及初验收w在安装方单机和联动调试合格并提交报验的基础上，及时组织参建各方及用户单位进行单机、联动调试及初验收，监理作好相关旁站数据记录，根据暴露的问题以及用户的意见整改。审核调试总结报告及现场调试记录w审核设备安装单位在设备调试完毕经初验合格后提交的调试总结报告及现场调试记录；要求所有的关键工序、隐蔽工程检验都有现场记录；模拟生产运行的功能性调试及相关自控系统的功能性演示等资料齐全；监理方做好旁站、抽验等平行检测资料，以后编制监理评估报告。w针对安装好的单体设备需要及时投入调试运行的特点，注重现场验收的及时性和准确性。在安装单位进行关键设备的安装和调试时，要求监理增加旁站和巡视的涵盖面和密度频次。同时，针对新装设备在模拟工况下运行的现实状况，要求安装、供货及管理单位加强检查巡视及设备的保养维护。2、主要电气及自控设备、主要电气及自控设备调试控制要点调试控制要点w21验收依据为电气设备交接试验标准相关条款的规定，填写相应的试验记录表格，作为交工资料移交甲方。w22所有的电气设备均需进行现场的检测和调试。计量仪表和安全器具应送到有关的技术监督部门和安全部门进行检定。具体的电气调试的内容将由业主、监理和建设方共同确定。五、污水处理厂机械设备五、污水处理厂机械设备竣工资料管理竣工资料管理1、归档范围（、归档范围（1）w11工程初步设计及参与机械设备选型会议纪要文件材料。w12招标、投标、中标文件材料、施工合同书、协议书、概（预）算书、结算书、工程竣工验收鉴定书、移交书、移交清单、设备出厂证明书及质量鉴定书。w13开、竣工报告、施工组织设计、图纸会审纪要及施工中形成的各类安装、试验、验收等记录。w14隐蔽工程验收记录，分项、分部工程质量检查评定，焊接试验报告，探伤记录。1、归档范围（、归档范围（2）w15原材料及构件出厂证明书、质量鉴定书、合格证。w16机械设备处理及设计更改、工程有关重要会议纪要、指导性文件、施工技术总结、大事记录等文件材料。w17竣工图：机、电部分、金属结构制安等全套图纸，机、电设备及辅助设备全图纸。w18工程各施工阶段及竣工所形成的照片、底片、录音带、录像带，开、竣工典礼剪彩、题词等声像材料。2、归档要求及归档时间（、归档要求及归档时间（1）w21工程项目开工与档案资料同步进行，机械设备安装工程负责人在工程开工的同时，要指定专人负责对文件材料的收集、整理、积累等工作，以确保工程档案的完整、准确和有效利用。w22各类施工安装记录、试验、调试、整定记录，必须是原件，并经技术负责人、班组长、测试人员签字才能认可。归档要求及归档时间（归档要求及归档时间（2）w23分项、分部工程质量检查评定表、竣工移交书、竣工设备、备品备件、竣工图纸、竣工资料等移交清单，必须是原件，有设计、监理、建设、施工等单位代表签字，并加盖公章才能认可。w24归档的竣工图纸要求与实际情况相符，线条、字迹清楚，竣工图应加盖竣工图”章，按竣工图章内容填写，竣工图纸凡有设计变更修改的按工程图纸更改，标志章竣工图折叠成4号图纸幅面，竖向按顺时针方向从内向外折叠，横向按手风琴式折叠，折叠后图标露在右下角。归档要求及归档时间归档要求及归档时间（3）w25凡归档的文件材料、竣工图中修改部位，严禁用铅笔、圆珠笔、复写纸、红墨水等易褪色的墨水书写。w26施工单位归档的文件材料与建设单位要求送交的文件材料有所区别，因此，各部门要按项目工程档案管理规定的要求收集、整理。工程实体移交后13个月内，由项目工程质量控制部门把工程验收资料、图纸、技术文件整理好交上一级技术部门审核后，移交档案馆归档。凡归档的竣工图纸、文件材料必须完整、准确、符合规格。谢 谢
