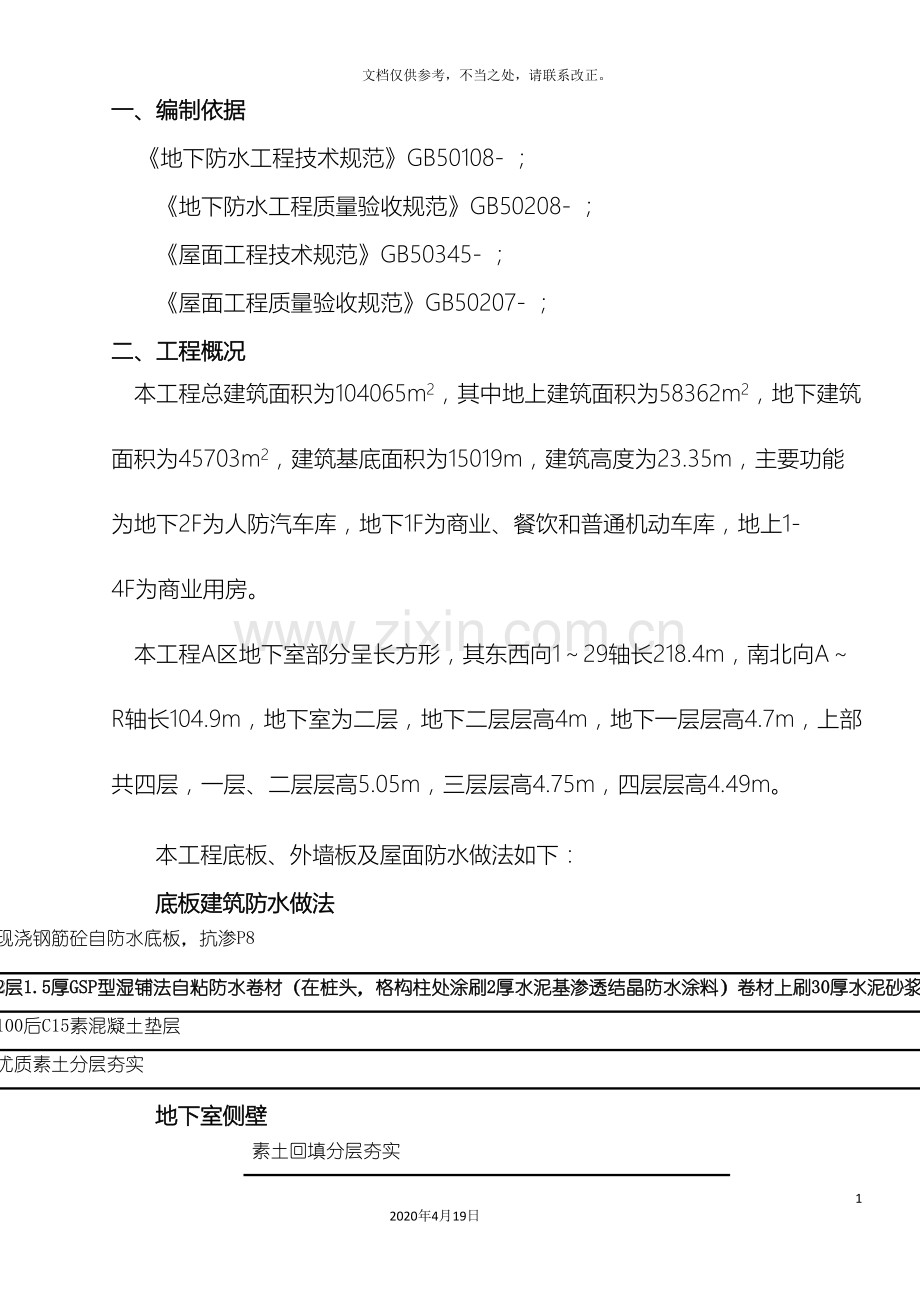

一、编制依据
《地下防水工程技术规范》GB50108- ；
《地下防水工程质量验收规范》GB50208- ；
《屋面工程技术规范》GB50345- ；
《屋面工程质量验收规范》GB50207- ；
二、工程概况
本工程总建筑面积为104065m2，其中地上建筑面积为58362m2，地下建筑面积为45703m2，建筑基底面积为15019m，建筑高度为23.35m，主要功能为地下2F为人防汽车库，地下1F为商业、餐饮和普通机动车库，地上1-4F为商业用房。
本工程A区地下室部分呈长方形，其东西向1～29轴长218.4m，南北向A～R轴长104.9m，地下室为二层，地下二层层高4m，地下一层层高4.7m，上部共四层，一层、二层层高5.05m，三层层高4.75m，四层层高4.49m。
本工程底板、外墙板及屋面防水做法如下：
底板建筑防水做法
现浇钢筋砼自防水底板，抗渗P8
2层1.5厚GSP型湿铺法自粘防水卷材（在桩头，格构柱处涂刷2厚水泥基渗透结晶防水涂料）卷材上刷30厚水泥砂浆保护层
100后C15素混凝土垫层
优质素土分层夯实
地下室侧壁
素土回填分层夯实
30厚厚挤塑聚苯板保护层
铺贴2道1.5后GSP型湿铺法自粘卷材
20厚1:2水泥砂浆粉刷
现浇钢筋砼侧壁

倒置式上人防水保温屋面
10厚防滑地砖铺面,干水泥擦缝
撒素水泥面（洒适量清水）
20厚1：2干硬性水泥砂浆粘结层
刷素水泥浆（或界面剂）一道
50厚C30防水细石混凝土，内配∅4@150双向钢筋，@3~6m留10宽缝
100*1.25=125厚泡沫玻璃保温板（燃烧性能 A级）
干铺无纺聚酯玻纤布一层
1.5厚GSP型湿铺法自粘卷材（卷材 翻边高度不小于400,不小于屋面完成面 250）
1.5厚聚合物水泥防水涂膜
素水泥浆结合层
20厚1：2.5水泥沙浆找平层
陶粒混凝土找坡，最薄处20，随捣随抹，坡度2%
现浇钢筋混凝土屋面板
倒置式不上人防水保温屋面
50厚C30防水细石混凝土，内配∅4@150双向钢筋，@3~6m留10宽缝
100*1.25=125厚泡沫玻璃保温板（燃烧性能 A级）
干铺无纺聚酯玻纤布一层
1.5厚湿铺法自粘卷材（卷材 翻边高度不小于400,不小于屋面完成面 250）
1.5厚聚合物水泥防水涂膜
素水泥浆结合层
20厚1：2.5水泥沙浆找平层
陶粒混凝土找坡，最薄处20，随捣随抹，坡度2%
现浇钢筋混凝土屋面板

种植土屋面
种植土
聚酯胎过滤层（密度>400g/m2）
聚丙烯多孔网状交织排水板
专用蓄水保护过滤毯（密度>300g/m2）
50厚C30防水细石混凝土，随捣随抹（内设∅6@200钢筋网片）
100*1.25=125厚泡沫玻璃保温板（燃烧性能 A级）
4.0mm厚铜聚酯复合胎基改性沥青耐根穿刺防水卷材（卷材翻边高度不小于400,不小于屋面完成面250）
1.5厚聚合物水泥防水涂膜
陶粒混凝土找坡层，最薄处20
现浇钢筋混凝土屋面

三、人员、材料、设备要求
（一）人员要求
为确保特殊过程控制的质量，防水施工人员需进行培训，必须持证上岗。施工前必须进行技术交底。
（二）材料的要求
施工用材料必须检查材料出厂合格证及质量证明文件，按规定进行见证取样复试，并经检验合格后方能使用。进场材料的生产厂家、规格、型号、数量应与出厂合格证或试验报告中所标明的相符合，指标符合有关标准、规范。
（三）机械设备
序号
机械设备名称
数量
1
手持式搅拌器
3
2
美工刀
15
3
滚筒刷
15

四、施工工艺
（一）水泥基渗透结晶型防水涂料
1、施工流程：
验收基层→清扫待施工层→配置粘剂（随用随配置）→处理复杂部位→防水层→施工→检验→防护层施工→验收。
2、混凝土基层处理
基面须清洁，完整，无灰尘，无疏松颗粒。混凝土表面上的水泥浮沫，油脂，脱摸剂及固化剂须去除。涂刷前所有基面均须用清水湿润，浸透。
3、防水涂料的配制 （液料：粉料=1：3）
先把液体倒入干净搅拌桶中，用低速搅拌电钻搅拌。然后把粉剂缓慢加到搅拌桶中，继续搅拌直至分散均匀无结块,静置5~10 分钟后再搅拌均匀。
4、涂刷
使用滚筒或宽刷子涂刷。涂刷时必须施加压力,涂层中不能留有空气,以保证乳液渗透基面孔隙中。接缝及转角处须用刷子涂刷。表干后才可重涂第二遍。
涂层间的接茬，在每遍涂布时应退茬50mm~~100mm，接茬时也应超过50mm~~100mm，避免在接茬处涂层薄弱，发生渗漏。
5、阴角的做法
墙壁的阴角是立面墙壁与平面的交接部位，容易产生漏刷，在立、平面防水施工完毕后，顺墙角4公分阔涂刷一遍，再用1：2水泥砂灰抹出一个2公分的圆角，凝固后再涂刷AIDC 104 Ⅱ型聚合物水泥防水涂料封闭。
6、涂层检验标准
液料、粉料配合比1：3，充分搅拌后为均匀糊状。
防水基面一定保持湿润，不能有明水，以保证涂层的均匀，粘结牢固。
每平方米用料2.2~2.5公斤，用料多会出现裂纹，碰撞时容易脱落。用量少时面层单薄，不丰满，容易粉化。
（二）GSP湿铺聚酯增强自粘防水卷材
1、 施工流程
施工准备—→基础处理—→细部接点处理—→GSP湿铺防水卷材粘结剂—→铺贴GSP湿铺防水卷材—→拍打卷材上表面提浆—→晾放（24至48小时）—→卷材收头—→检查验收
 2、 基层要求
基层是铺贴卷材防水层的基面，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。当基层平整度不能满足要求时，可采用水泥砂浆找平层，厚度宜为20 mm。找平层面积过大时要设分格缝，缝内嵌填柔性密封材料，这样可避免或减少找平层开裂，且当结构变形或温差变形时，防水层不容易形成裂缝，导致渗漏。分格缝宽为20 mm，分格缝的纵向和横向间距以大于6 m为宜，分格缝的位置应设在屋面梁处、屋面转角处、平面形状变化处、防水层与突出屋面构件的交接处、防水层与女儿墙交接处等。且应尽量均匀顺直。水泥砂浆找平层施工时，先把楼板杂物清理干净并洒水湿润。每分格内一次连续铺成，按设计控制好坡度，控制好平整度，压平抹光，做好养护工作。
对于突出屋面上的结构和管道根部等细部节点应做圆弧、圆锥台或方锥台，以避免节点部位卷材铺贴折裂，利于粘实粘牢。弧、台体因厚度一般较大，为避免开裂、空鼓等情况要求用细石砼施工。具体构造要求如下：
①水落口：周围500 mm范围内做成，坡度≥5%,且平滑。
②女儿墙、出屋面烟道、楼梯层的根部做成圆弧，半径为80 mm，用细石砼制成。
③伸出屋面管道根部周围，用细石砼做成方锥台，锥台底面宽度300 mm，高60 mm，整平抹光。
3、 施工方法
1）清除基层表面的灰尘、杂物，干燥的基面预先洒水润湿；
2）根据现场基层平整度情况，确定水泥浆铺抹厚度，厚度一般为3～5mm，在卷材铺贴范围内抹水泥浆（范围不宜过大、边抹边铺）；
3）第一幅卷材铺贴完毕后，再抹水泥浆，铺设第二幅卷材，以此类推；
4）用抹子或橡胶板拍打、赶压卷材上表面，提浆、排出卷材下表面的空气，使卷材与砂浆紧密贴合；
5）根据现场情况，可选择铺贴卷材时进行搭接或在水泥浆具有足够强度时再进行搭接。搭接时，将位于下层的卷材搭接部位的透明隔离膜揭起，将上层卷材平服粘贴在下层卷材上，卷材搭接宽度不小于60mm；
6）卷材铺贴完毕后，将卷材收头、管道包裹等部位可用密封膏密封。
 4、施工注意事项
1）施工防水层之前，须将各种管道及预埋件安装固定好，以避免在防水层施工好后，打洞凿孔，破坏防水层，留下渗漏隐患。
2）相邻两排卷材的短边接头应相互错开1/3幅宽以上，以免多层接头重叠而使得卷材粘贴不平服。
3）滚铺卷材时水泥浆不要污染卷材边缘的自粘胶面，若有不慎污染要及时清理干净。
4）在侧墙上GSP防水卷材铺贴时，铺抹水泥浆应上下多人配合加快速度，并于水泥浆表面失水前粘贴卷材，施工中若铺抹好的水泥浆失水过快，可在表面重新用宽幅软刷子刷上适量清水使其表面恢复粘性和流动性。
5）避开雨雪、五级以上大风等恶劣天气施工。
6）施工完毕并经过验收后应及时隐蔽，如因特殊情况无法及时隐蔽，应采取有效的临时保护措施。
  5、质量标准
1）所用材料及主要配套材料必须符合设计要求和规范规定。
2）卷材防水层及其变形缝、预埋管件等细部做法必须符合设计要求和规范规定。
3）防水层严禁有渗漏现象。
4）基层坚固，不得有空鼓、松动、起砂和脱皮现象。
5）铺设方法和搭接、收头符合设计要求、规范和防水构造图。
6）卷材的铺贴方向正确，搭接宽度允许偏差为-10mm。
（三）屋面防水的细部处理
屋面要处理的细部一般有：水落口处理、泛水处理、凸出屋面的管道处理。
1、水落口的处理
水落口周围直径500 mm范围内宜增加防水涂料作附加层，厚度＞2 mm。铺至水落口的各层卷材和附加层，用剪刀按交叉线剪开，长度与水落口直径相同，再粘贴在杯口上，用雨水罩的底部将其压紧，底盘与卷材间用粘结牢固，底盘周围用密封材料填封。
2、泛水的施工处理
屋面与立墙转角处称泛水，其防水处理，先加设一层防水附加层，其宽度在立面和平面上各为250~300 mm，再铺平面和转角处，然后由下往上铺贴立面卷材，转角处做成圆弧形。女儿墙收头割平，并用压条钉压，钉距均匀≤80 mm.最后用防水冷胶料涂刷一片。阴阳角处的基层涂胶后用密封膏涂封距角边100 mm，再铺一层卷材附加层，铺贴后剪缝处用密封膏封固。
泛水处立面墙上端部也可采用增加一层抹灰面层压住卷材边，或抹老鹰嘴滴水线覆盖卷材边，以避免灌水。
3、伸出屋面管道根部的处理
管道根部找平层做成圆锥台，管道壁与找平层之间预留20 mm×20 mm的凹槽，用密封材料嵌填密实，再铺设附加层，最后铺贴卷材，卷材接口用粘贴牢固，金属压条箍紧。
4、其它需注意事项
①施工防水层之前，须将各种管道及预埋件安装固定好，以避免在防水层施工好后，打洞凿孔，破坏防水层，留下渗漏隐患。
②相邻两排卷材的短边接头应相互错开1/3幅宽以上，以免多层接头重叠而使得卷材粘贴不平服。
③滚铺卷材时不要污染卷材自粘胶面，若有不慎污染要及时清理干净。
④在侧墙上防水卷材铺贴时，铺抹水泥浆应上下多人配合加快速度，并于水泥浆表面失水前粘贴卷材，施工中若铺抹好的水泥浆失水过快，可在表面重新用宽幅软刷子刷上适量清水使其表面恢复粘性和流动性。
⑤避开雨、雪、大风等恶劣天气施工。
⑥卷材铺贴时要避免过度拉紧和皱折，基层与卷材间排气要充分。
⑦施工完毕并经过验收后应及时隐蔽保护，如因特殊情况无法及时隐蔽，应采取有效的临时保护措施。
⑧面层保护层一般采用配筋细石砼面层，所配钢筋应严格按照设计要求施工，中间钢筋一般为抗裂钢筋网，严禁随意代换。

五、养护规定
1、待表面涂层初凝达到足够硬后，立即进行喷水养护，并保证涂层处于润湿状态，但不得用水浸泡养护。
2、养护开始的1～2天内，每天向涂层喷水5～6次，并用湿草包覆盖。在夏季，遇到炎热气候时，应增加喷水次数；在冬季，养护时应加盖草包防冻。
3、涂层养护开始的两昼夜内，应避免受到暴风、曝晒、雨淋以及负温受冻。五天内避免行车，七天内不得长期浸水。
4、游泳池、水库等贮水结构应养护7天后才能够进水使用。
5、对于回填土工程，应在涂层施工至少48小时后进行，且回填材料应湿润。
6、施工时的环境温度不宜低于5℃。
六、施工注意事项与成品保护
施工操作时要佩戴橡胶手套，防护眼镜。
被涂刷的后施工面完毕后，要充分养护，必要时要用霧状施工喷水养护，防止涂层开裂或粉化。
调配好的材料在三十分钟内必须用完，如果没有用完，应当废弃，不得掺入新料重新搅拌使用。
施工工具和容器要清洁，不得有油污和污染物，用后要及时清洗干净。
处理完毕的施工面，十二小时内禁止人行；二十四小时避免雨淋；五日内避免车行。 你
七、安全措施
1、作业时必须戴口罩、手套，前台操作人员应穿高靴
2、现场应准备足够数量的消防器具。
3、禁止酒后上岗，禁止穿塑料硬底鞋和高跟鞋。施工时应集中精力。禁止在施工中玩耍打闹取笑。
4、一旦发生中毒事件应及时抢救。
