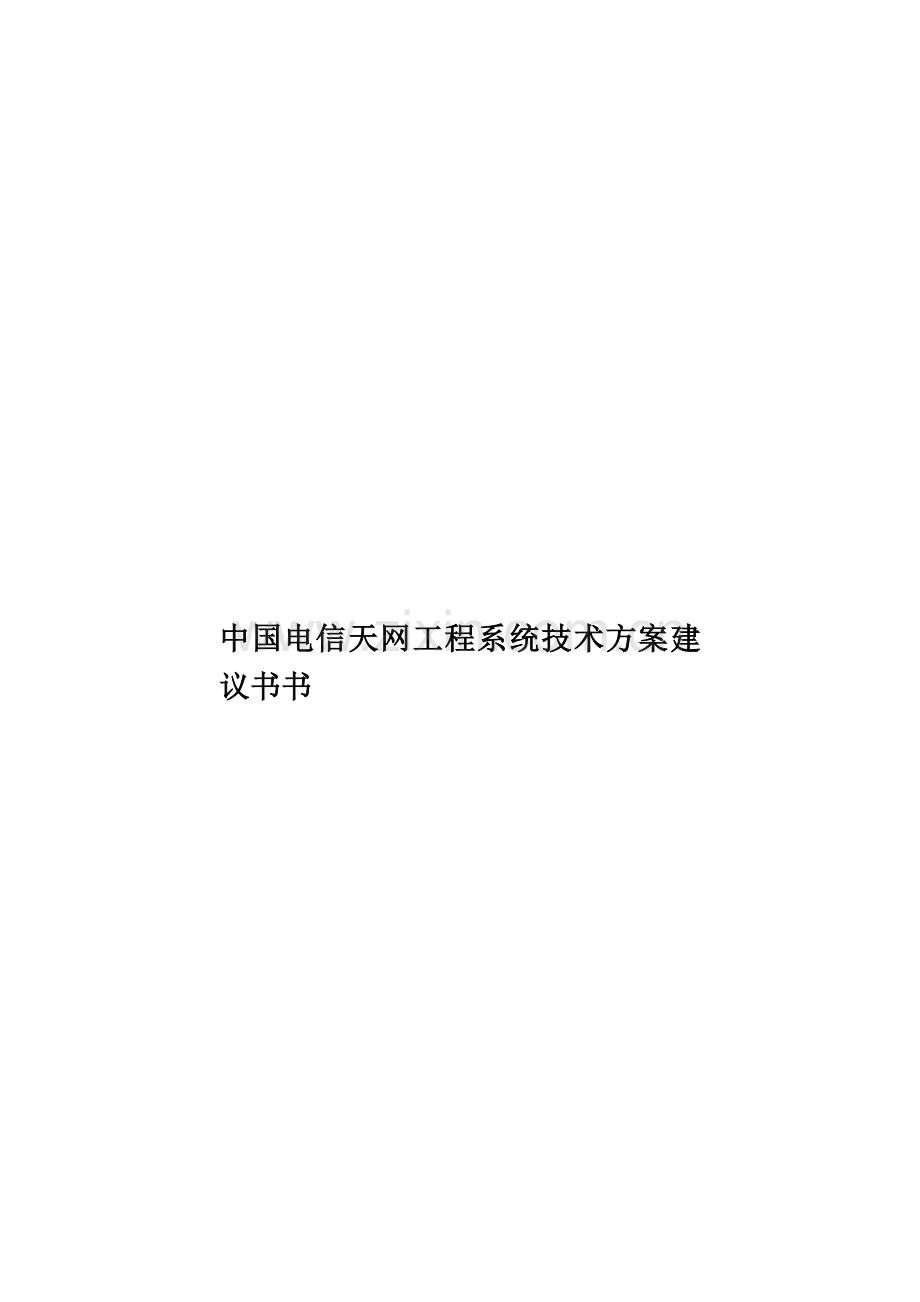

中国电信天网工程系统技术方案建议书书.doc

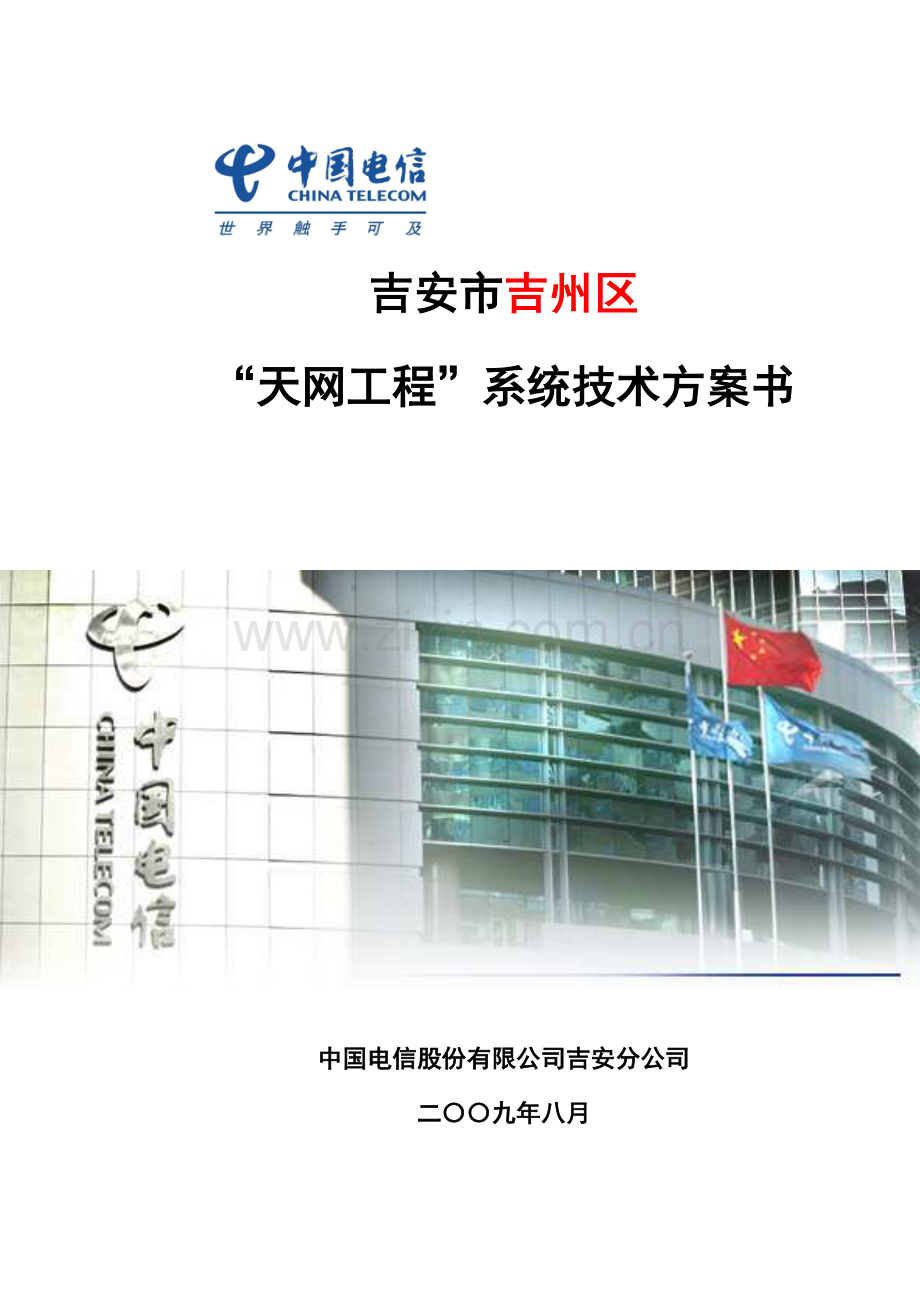

中国电信天网工程系统技术方案建议书书吉安市吉州区“天网工程”系统技术方案书中国电信股份有限公司吉安分公司二九年八月目 录前言1第1章 概述2 项目背景2 项目定义2 建设目标3第2章 监控技术发展4 基于模拟传输的视频监控系统4 模拟数字视频监控系统4 数字化全球眼视频监控系统5第3章 “全球眼”系统介绍7 “全球眼”系统的主要特点7 “全球眼”的主要功能8 中国电信“全球眼”系统行业应用9 “全球眼”行业应用目标客户9 “全球眼”部分行业应用分析介绍10第4章 “天网工程”系统技术方案15 需求分析15 指导思想15 设计依据16 系统设计原则17 系统总体结构18 系统设计技术方案21 监控前端子系统21 治安卡口系统25 传输子系统29 监控中心与监控客户端子系统30 存储子系统31 与上级主管部门系统的整合32 主要设备性能技术参数32 系统应用扩展36 与三台合一接处警系统的结合37 与110报警系统的结合38 与GIS地理信息系统的结合39 与GPS全球卫星定位系统的结合43 与城市交通管理系统的结合44 与人像面部识别系统的结合45 业务功能和特点47 图像功能47 报警功能48 控制功能48 管理功能49 系统安全解决方案50 系统自身安全50 网络安全50 高效的认证机制51 完善的权限管理51 视频流传输的安全性52 视频数据存放的安全性52第5章 项目售后支持服务53 支持服务体系53 维护保障服务53 服务目标53 服务内容53 故障响应和处理服务55 服务目标55 服务内容55 故障申告方式55 故障处理流程56 故障处理报告56第6章 附件：典型案例58 平安城市建设案例58 全球眼视频监控案例60 平安乡镇监控案例64前言首先，衷心感谢贵单位长期以来对吉安电信的信任和支持！希望在贵单位的网络视频监控项目建设中吉安电信能助您一臂之力。在了解技术要求以后，我们立即组织相关部门进行了深入、细致的研究。根据我们对技术要求的理解，结合我们中国电信通信平台的现状和优势，我们精心制作了此建设方案，敬请贵部门审阅。我们相信，凭借吉安电信公司巨大的网络规模、先进的技术、完善的服务、科学的管理以及丰富的经验，完全有能力满足贵单位对网络视频监控系统应用的要求，为贵单位提供满意的方案。本方案中可能有不符合贵部门对细节的要求,我们热忱欢迎对此方案提出宝贵意见，以便改进和提高我们的工作，为客户提供更好的服务。第1章 概述1.1 项目背景中央政法委、中央综治委关于深入开展平安建设的意见中指出：“平安建设作为新形势下加强社会治安综合治理工作的新举措，是构建社会主义和谐社会、促进社会协调发展的保障工程，是维护广大人民群众根本利益、为人民群众所期盼的民心工程，是提高党的执政能力、巩固党的执政地位的基础工程”。在“天网工程”的建设中，其核心是全球眼系统，全球眼系统建设也是社会治安防控体系的重要组成部分。1.2 项目定义全球眼监控系统建设是在城市已有的监控系统的基础之上，综合应用各种报警和监控资源，构建监控联网管理系统，进而实现全国联网，将相关的监控信息上传至市公安局、省公安厅和公安部。从监控范围来分，主要包含三方面内容：一是对城区主要交通干道、重点单位门口、交通十字路口、事故易发地段、人口比较集中的公共场所等，用于跟踪可疑目标，对突发紧急事件的取证、调查等；用于防盗威慑、破案取证等。二是整合城区现有的社会监控资源，将它们纳入到“天网工程”的平台，实现资源共享，促进防控指挥网络高效运转。三是对城区的交通进、出口安装卡口设备，记录每辆机动车的进出情况。通过卡口的自动记录和车牌识别功能，可以更有效地防止机动车辆的被盗以及为破获利用机动车盗窃等案件提供证据。1.3 建设目标新建视频监控：项目第一期拟在城区的主要干道、交通十字路口、重点单位等区域按照新的技术规范与标准，新建68个视频监控报警点、形成布局合理、覆盖区域的安防监控报警网络。整合目标：将城区原有社会视频监控资源，与新建的68个视频监控资源有效地整合，形成一整套视频监控报警系统。新建卡口：项目第一期拟在城区的主要机动车进出口新建8套交通卡口设备（分别位于：跃进路往余家河方向、银河加油站往吉安县方向、赣江大桥往河东方向、迎宾大道往高速入口方向、吉福路往安福方向、吉安大桥往河东方向、井冈山大桥往河东方向、城北转盘往高速入口方向）。联网目标：通过市、县（区）、乡（镇）等多级联网系统的建设，向上实现与市公安局指挥中心的联网，向下实现与所属乡镇的联网，从而完成各级监控设备之间的互联、互通、部分互控，实现图像、声音、报警信号的上传、下调，实现统一的信息通信、指挥、预警一体化平台。共享目标：通过“天网工程”系统的建设，实现前端监控资源与后端存储资源的智能共享，为全网信息智能检索和预警提供重要的技术支撑。第2章 监控技术发展视频监控系统一直是监控领域中的热点，它以直观、方便、信息内容丰富而在各个行业得到广泛应用，视频监控系统的发展与电子、通信的发展息息相关，就其发展的阶段看，主要经历了以下阶段：2.1 基于模拟传输的视频监控系统在20世纪90年代初及其以前，主要是以模拟设备为主的闭路监控系统，称为第一代视频监控系统，即模拟视频监控系统。其视频监控系统主要由摄像机、视频切换矩阵、监视器、录像机等组成，通过视频同轴电缆、控制电缆连接，主要用于安保、生产管理场合。传统的模拟闭路电视监控系统有很多局限性：（1）有线模拟视频信号的传输对距离十分敏感；（2）有线模拟视频监控无法联网，只能以点对点的方式监视现场,并且使得布线工程量极大；（3）有线模拟视频信号数据的存储会耗费大量的存储介质（如录像带）,查询取证时十分烦琐。2.2 模拟数字视频监控系统20世纪90年代中期，随着计算机处理能力的提高和视频技术的发展，人们利用计算机的高速数据处理能力进行视频的采集和处理，从而大大提高了图像质量，增强了视频监控的功能。这种基于多媒体计算机的系统称为第二代视频监控系统，即模拟输入与数字压缩、显示和控制系统。这类视频监控系统主要由摄像机、各类采集设备、PC机/工控机、采集卡、视频压缩卡、通信接口卡、PC监控设备等组成。采用计算机作为硬件平台，WINDOWS操作系统+应用软件方式来实现。使用硬盘录像机组建网络视频监控系统，那么客户的观看的图像均直接来自硬盘录像机，无法满足前端图像的热点观看（多人对同一图像的观看）。2.3 数字化全球眼视频监控系统近两三年，随着网络带宽、计算机处理能力和存储容量的迅速提高，以及各种实用视频信息处理技术的出现，视频监控进入了全数字化的网络时代，称为第三代视频监控系统，即数字化全球眼视频监控系统。第三代视频监控系统以网络为依托，以数字视频的压缩、传输、存储和播放为核心，以智能实用的图像分析为特色，引发了视频监控行业的技术革命。数字化视频监控的优点是克服了模拟/模拟+数字闭路电视监控的局限性：（1）数字化视频可以在计算机网络（ChinaNet网或专网）上传输图像数据,基本上不受距离限制，信号不易受干扰，可大幅度提高图像品质和稳定性；（2）数字视频可利用计算机网络联网，网络带宽可复用，无须重复布线；（3）数字化存储成为可能,经过压缩的视频数据可存储在磁盘阵列中或保存在光盘中，查询十分简便快捷。第三代视频监控领域，集中了多媒体技术、数字图像处理及远程网络传输等最新技术。不仅仅可以解决图像传输、远程控制、现场信号采集等监控功能，还可提供高质量的监控图像和便捷的监控方式。第三代视频监控系统一般基于TCP/IP架构，符合通信网的发展趋势。嵌入式系统所有硬件软件全都采用专业设计、具备专业的制造工艺。在编解码方面，采用专用的高速DSP处理芯片，系统软件采用稳定性最高的实时专用操作系统，因此具有功能最强大、可靠性最高、功耗小、环境适应能力强、软件的扩展升级方便等优点，具有非常广泛而灵活的应用。因此，电信全球眼视频监控系统采用第三代基于嵌入式的电信级全球眼视频监控方式，结合电信公司丰富的网络资源来规划整个系统。第3章 “全球眼”系统介绍“全球眼”系统是中国电信集团公司推出的一种基于宽带网络技术和视频技术的远程监控系统。全球眼网络视频监控系统集远程视频监控、数据传输、数据存储和管理功能于一身，利用中国电信无处不在的宽带网络，将分散在各地独立的图像采集点集成在一个统一的监控网络系统中，从而在全球范围内实现跨地域、全范围内的统一监控、统一存储备份、统一管理和资源共享，为各行业的管理者和决策者提供一种全新的、直观的、全局的现场监控工具，提高工作效率。3.1 “全球眼”系统的主要特点实时清晰：提供24小时不间断的图像和声音信息传送，支持大量用户同时访问热点；提供单画面或二、四、八、十六画面等模式；平台统一：由江西电信统一建立全球眼平台；无处不在：利用江西电信的宽带网络资源，实现了对分散在各地的监控点进行远程的统一管理，用户可以在任何时间地点进行监控和查看；集中管理：实现监控系统的统一控制、统一管理、统一存储和资源共享；数字化：全球眼系统将模拟信号（包括视频、音频、控制信号）利用先进的多媒体技术和数据压缩技术进行数字化，满足系统对声音质量、图像质量、图像刷新率方面的要求；网络化：利用江西电信的宽带网络资源，打破了传统监控系统在布控区域、设备扩展和摄像机数量方面的界限，协助用户按自己的意愿进行摄像机配置；智能化：系统以计算机平台为控制中心，通过图形化、可视化界面实现对整个监控系统的控制，用户可以方便地实现单画面多画面切换、摄像机选择、音频切换、摄像机云台控制、报警和录像资料管理；兼容化：全球眼系统与传统的监控系统具有良好的兼容性，传统的监控系统经过简单改造，就可以与全球眼系统兼容，大大节省用户投资；安全性：系统对数据的传输和存放提供端到端的SSL验证、数据加密及数字视频签名，为用户提供无法更改的可信证明数据文件。3.2 “全球眼”的主要功能数字化网络监控： 视频监控点、监控中心和“全球眼”业务平台，通过Internet/专网连接，满足随时、随地的远程监控需求。远程图像控制：可以通过单画面、四画面、多画面进行远程浏览，实时控制监控设备与图像，如镜头、云台、图像参数、画面显示等。录像、存储与回放：可以根据不同要求进行前端设备、中心平台、客户端三地录像与存储，并对所存储的图像按照不同的要求进行回放查看。实时语音：现场声音实时监听，点对点远程对讲，点对多点语音广播图像分发：通过设置分发服务器，实现大量用户并发访问同一监控点的需求集中管理：可实现对设备、用户、权限、系统、网络的统一管理。报警联动：通过特设的报警设备，对突发意外事件通过预设方式如短信，电话通知进行报警，并触发录像。3.3 中国电信“全球眼”系统行业应用3.3.1 “全球眼”行业应用目标客户“全球眼”业务主要面向教育、水利、交通、公检法、电力、连锁商业、林业等分支机构数量多，管理范围比较广的企业、事业或行政管理机构。为管理者提供远程实时的图像服务，使他们能够及时准确地了解自己所管辖各个现场的情况，提高管理和决策的效率，及时处理现场的突发事件。公安、检察院、法院：社会治安面监控（娱乐场所、宾馆酒店、网吧）；道路监控；监狱监控；数字审讯。交通：城市交通干道、高速公路、道路收费站及关口监控；公交站点监控、隧道安全监控、航道监控。建筑、消防、水利、电力：重点建设工程现场监控；重点防火单位监控；河道水库等重点水利设施的监控、防洪监控；电力单位重点部位设备运转情况、区域人员活动情况；无人值守机房。石油，石化：加油站监控、油库监控。质检、环保：全国性企业质量检验检疫视频监控体系建设；生产企业“三废”的监测、垃圾场监控。金融、保险：现金柜台、金库、自助银行、柜员机、营业网点监控、原监控系统升级、远程定损等。军队：海岸线，陆地边界监控、重点区域监控。教育：校园安全监控、考场监控、远程教育、幼儿园安全防范。机房：机房设备运行情况、机房安全。连锁商业：货架、仓储、收银、保安等监控安监：各类矿区安全监控、危险源监控、安全生产监控。海关码头：码头货柜的监控管理、进出车辆的监控管理制造业：工厂、生产车间及办公室网络宣传：例如房地产商的实时样品房展示、楼盘环境展示；旅游景点风景展示医疗：特殊病人的隔离护理、远程医疗、手术室监控、药店监控铁路：车站保安监控、调度、应急、铁道及设备等监控政府机关：远程视频会议住宅小区：住宅小区安全监控林业：森林防火监控、林业检查站3.3.2 “全球眼”部分行业应用分析介绍1. 治安卡口监控应用行业：公安、交通应用范围：城市道路或高速公路出入口、收费站等卡口作用：治安卡口监控系统用于城市道路或高速公路出入口、收费站等治安卡口及重要治安地段的全天候实时检测与记录。它可对过往的车辆信息（包括车牌、车速、车流量等）实施不间断的自动识别记录和备案；可以实现联网查询；实时与“黑名单”对比，发现可疑车辆立即报警；并可检测超速、逆行等违章行为。组网示意图：关键点：1、超速检测一般采用雷达测速方式，输出告警至编码器，结合编码器的预录功能实现告警录像。2、。3、户外安装需要考虑防雷、室外设备箱。2. 治安监控（社会面监控、平安城市等）应用行业：公安应用范围：银行、商场、园区、酒楼以及公交站、社区等人员比较集中的重点单位、重点路段和治安复杂地区场所作用：确保对上述场所的治安情况进行全面有效的掌控，当出现意外情况时可以及时通知有关人员到现场进行妥善处理，并能翔实的记录所有的事件经过，以便于日后查对和取证。组网示意图：1）系统拓扑结构图2）可选：专网与公网物理隔离（内外界面图）3）可选：与现有公安信息应用系统的联合应用公安组网特点：1、安全性：可实现专网与公网的物理隔离。在公安监控中心，全球眼视频监控系统和公安专网视频监控系统只是在监控图像的模拟电视墙端相连接，从而避免了在网络上的直接连接，实现了专网和公网的物理隔离，物理层面上保证了公安专网的安全性。2、社会监控资源接入：实现了将社会监控资源接入到电信全球眼视频监控系统，公安部门也可以在经过社会监控资源用户的许可或要求下，在公安专网监控系统中调看电信全球眼视频监控系统内的社会监控资源。3、信息系统的整合：全球眼监控系统不只是简单的完成监控的功能，还能够与其它应用系统结合，实现更深层次的应用。全球眼网络视频监控系统能够有效的利用公安现有或拟建的各种应用系统（如：110接警系统、GIS地理信息系统、GPS全球卫星定位系统、城市交通管理系统、人像面部识别系统、CK报警系统等），通过与上述各应用系统的联合应用，将更加有效的发挥视频监控系统在公安部门执法和保护人民生命和财产安全方面的作用，从而达到提高公安工作的质量和效率，加大科技强警建设步伐，服务社会主义经济建设的目的。4、利旧考虑：对已建有模拟监控系统的区县分局或派出所，全球眼系统能够充分利用现有监控中心内的设备资源。通过在视频监控中心内配置视频编码器，将编码器的视频输入与视频矩阵的视频输出相连；同时，通过视频编码器串口与视频矩阵串口相连，如此，在中心端就可以通过视频监控平台向前方编码器发出指令来控制视频矩阵的切换，从而实现选看前方任意一路图像并对前端摄像机进行控制。关键点：1、采用编码器实现对旧有监控系统的控制和图象上传，或者通过视频分配器将旧有监控采集点的图象上传。2、对于路口和重点道路，对图象质量要求较高（例如需看清车牌），；对于非重点道路，一般采用7681M带宽实现标清画质。3、通过全球眼系统的应用业务接口，实现与110接警系统、GIS地理信息系统、GPS全球卫星定位系统、城市交通管理系统、人像面部识别系统、CK报警系统的联合应用。4、户外安装需考虑取电、防雷、设备箱、摄像机光线适应度等。第4章 “天网工程”系统技术方案本设计方案根据公安部关于全球眼系统建设指导性技术文件，认真总结、吸取了各兄弟城市在全球眼系统建设和使用中的实践经验、教训，参考了相关的工程实施方案，在广泛征求各界人士、专家的基础上，结合本市社会治安的现状和特点，形成总体设计思路。结合当前全球眼系统建设的需求，我们认为，基于中国电信全球眼视频监控系统平台来建立的全球眼系统更能满足需要。电信全球眼视频监控系统平台具有数字化、网络化、智能化的特点，它利用中国电信的宽带网络，将分散、独立的图像采集点进行联网，实现跨地域、全范围内的统一监控、分布存储、统一管理、资源共享，解决了跨地域监控问题。在电信运营平台基础上建立全球眼视频监控系统，既减少了建设单位的建设投资，同时也可以得到长期的本地化专业技术支持，能够减轻整个系统的运行维护的负担。4.1 需求分析一期建设内容在吉安市吉州区内交通主干道、交通十字路口、重点单位门口、其它重要部位部署68个视频监控点，进行连续24小时的社会治安动态视频监控。在吉安市吉州区主要机动车出入口安装8个治安卡口系统，管理所有进出城区的机动车辆。4.2 指导思想坚持向科技要警力的“金盾工程”指导思想。严格遵循安全防范工程技术规范（GB 50348-2004）和公安部有关3111工程的指导性文件。实用、稳定、维护简单。充分考虑技术的前瞻性和工程的易扩展性。技术上必须考虑向前的兼容性以及向后的延续性。4.3 设计依据安全防范工程技术规范 （GB 50348-2004）；安全防范工程程序与要求 （GA/T75-94）；安全防范系统验收规则 （GA308-2001）；安全防范系统通用图形符号 （GA/T74-2000）；民用闭路电视监控系统工程技术规范 （GB50198-94）；工业电视系统工程设计规范 （GBJ115-87）；音频、视频及类似电子设备安全要求 （GB8898-2001）；测量、控制和试验室用电气设备的安全要求 (GB4793-2001)；信息技术设备的安全 （GB4943-2001）；电气装置工程施工及验收规范GBJ23282；电子计算机场地通用规范GB/2887-2000；电子计算机场地设计规范GB50174-2000；计算站场安全要求GB9361-1998；计算机机房用活动地板技术条件 SJ/T10796-1996；建筑防雷设计规范GB50057-94；电子计算机机房施工及验收规范SJ/T30003-93；低压配电设计规范（GB50054-95）；电信工程制图与图形符号 YTT501595；民用建筑电气设计规范 JGJT 161992；ISO/IEC14496-2 MPEG4视音频编解码标准；邮电通信网光纤数据传输系统工程施工及验收暂行技术规范。4.4 系统设计原则全球眼监控系统是集安全防范、计算机应用、网络通信、视频压缩传输、访问控制等高新技术为一体的庞大系统，是总体投资大、技术要求高、涉及用户广、链接环节多的系统工程。因此，科学规划技防网络、整合社会技防资源，构建城区统一的远程视频监控报警综合信息服务平台，实现视频监控报警信息的充分共享，为城市应急系统提供可视化图像资源，这是城市报警与监控技术系统建设的目标和任务。城市报警与监控技术系统建设的建设原则可以这样来确定：以需求为导向，以应用为核心，坚持需求与应用相一致，规划与标准相一致，实用性与先进性相一致，科技创新与持续发展相一致的原则。统一标准，规范设计系统建设将遵循国家和行业有关标准与规范，并有一定的技术前瞻性。充分考虑和利用现有的报警监控资源、传输资源，在整合基础上实现系统互联、资源整合、信息共享。构建的系统将与公安警务工作紧密结合，在系统建设和应用的过程中，逐步探索新形势下电子警务模式和城市数字化管理模式。统一建设，信息共享全球眼监控系统是基于城市IP城域网独立构建的网络，是以政府层面构建的城市可视化管理的共享网络，是城市应急联动体系的基础工程。系统建成后，在发生突发和重大事件时，可以通过管理平台将所有与事件相关的视频信息全部纳入应急站点，市委、市政府及各相关部门可作为客户端接入网络共享视频信息。确保安全，运行稳定系统能满足可靠性要求，能够长时间不间断运行。对关键的数据、接口和设备采取冗余设计，具有故障检测、故障服务、系统自愈合、系统恢复以及系统健康状态检查等功能。 该系统所选用的系统设备是中国电信经过严格的测试、筛选、试用后，已经在全国范围内广泛采用。其中选用技术的第一标准是成熟，第二标准是先进。性价比高，扩充性强本方案我们以满足用户的实际功能和品质要求为考核标准，不为纯粹展示技术而牺牲成本，不为追求低价而牺牲质量，很好地做到向用户提供最优化的方案、最佳性能价格比的方案。城市报警与监控技术系统建设要采用开放式架构，确定可行、支持持续发展的技术路线；支持数字视频技术、人工智能技术能够平滑融入已经建设完毕的系统；选用标准化接口和协议，并应具有良好的可扩展性。4.5 系统总体结构数字与模拟相结合的二网合一应用方案正逐渐体现出其强有力的生命力，通过光端机设备、编解码器与矩阵主机，配合全球眼平台构成核心系统，满足实时控制和快速联动响应的要求，再利用IP网络进行数字联网资源共享，实现海量数字存储、录像资料点播、网络远程控制、WEB访问等丰富的网络视频应用功能。完美的实现模数混合视频联网，是本方案设计的主要目标。借助于吉安电信全球眼平台，用户可以构建出完整的分布式数字模拟混合式网络视频监控系统。可将分散的多种多样的设备（矩阵、编解码器、云台快球、DVR）进行快速的互联。现有的任何形式的视频监控系统仅需增加视频服务器，就具备了联网功能，并可实现公安系统的多级联网。多个系统之间可以互联形成更大的系统，构成逻辑上单一的模拟数字混合矩阵，统一权限和级别控制，实现摄像机等所有视频资源的全网共享，用户的所有操作都针对摄像机，完全屏蔽内部矩阵切换、编解码、数字中转等复杂处理全国公安视频监控联网调度系统网络采用IP传输的方式构建图像传输通道，通过建立监控图像联网调度平台实现统一控制管理，平台的控制信号统一通过计算机网络进行传输，通过各级视频管理控制平台的级联运行，实现全网图像信息资源的统一编号、权限分配、控制调用、实时监控、存储查询、访问记录、网络检测、安全管理和显示控制等。公安部对各省的视频控制，通过IP网络进行前端视频矩阵的控制切换。各省视频通过全球眼平台系统进行视频传输，各级公安图像中心根据本地建设情况，采用全球眼数模相结合系统进行建设。各级公安图像中心在满足上下级图像信息传递和本地资源接入的同时，应实现对同级交警、消防、边防等部门图像资源的联网接入工作，纳入全国、全省统一的图像监控网络进行管理调度。全球眼系统全国联网示意图吉安电信全球眼系统总体结构分为三大部分：监控前端（监控点）、中心监控平台（平台）、监控终端（客户端）。系统结构如下图所示：全球眼全球眼系统示意图4.6 系统设计技术方案4.6.1 监控前端子系统监控前端子系统泛指分布在区内的公安局指定的各个监控网点，此项目中包括主要干道、交通十字路口、重点单位门口等共68个视频监控点；还包括原有的社会视频监控点。总的来说可分两大类，公安自建的监控网点和社会其它监控资源。监控前端子系统设备包括摄像机（每个网点区域内根据需求安装有数量不等的监控摄像机）、云台、防雷器和视频编码器或视频光端机等设备。网点区域内的部分监控摄像机通过视频线缆将图像汇集到视频光端发射机，视频光端机将模拟图像数字化压缩处理为光信号后，通过光纤电缆传输到派出所监控中心的视频光端接收机上，通过它将信号还原为模拟信号，接到相应的设备上。网点区域内的部分监控摄像机通过视频线缆将图像汇集到视频编码器，视频编码器将模拟图像数字化压缩处理为数字信号后，通过宽带光纤传输方式传输到监控中心的视频解码器上，通过它将数字信号还原为模拟信号，接到相应的设备上。（一）各监控网点设备选择具体要求根据各自监控的风险等级的不同，将各种各样的区域划分为三个不同防护级别的区域，根据各自防护级别的不同，选择不同的设备，以下将详细的介绍各个级别不同地方摄像机的选择要求。1、门口（1）一级区域监控目标监控效果要求：能监控所有出入人员的正面、侧面；能监控所有出入车辆的车型和车牌；能监控门外50平方米范围的所有目标；全天候（白天、黑夜）监控功能。摄像机配置要求：要求配置高端固定摄像枪，配合高速一体化球型摄像机，确保每个方向都在监视范围内。并能通过对摄像机的操控缩放监控到每个人，不留死角。通过固定摄像机整体观察，高速球重点跟踪来进行监控。建议至少配置两个固定摄像机（一对内、一对外）或高速球（全方位扫描）。（2）二级区域监控目标监控效果要求：能监控所有出入人员的正面；能监控所有出入车辆的车型和车牌；能监控门外30平方米范围的所有目标；全天候（白天、黑夜）监控功能。摄像机配置要求：要求配置高端固定摄像枪，配合高速一体化球型摄像机，确保主要方向（前方）在监视范围内。并能通过对摄像枪的操控缩放监控到每个出入的人和车辆。通过固定摄像枪整体观察，高速球重点跟踪来进行监控。建议至少配置一个固定摄像机（大门正方向）和一个高速球（全方位扫描）。（3）三级区域监控目标监控效果要求：能监控所有出入人员的正面；能监控所有出入车辆的车型和车牌；摄像机配置要求：要求配置高端固定摄像枪，确保主要方向（前方）在监视范围内。并能通过对摄像枪的操控缩放监控到每个出入的人和车辆。建议至少配置一个固定摄像机（大门正方向）。2、道路（1）一级区域监控目标监控效果要求：能监控路口所有方向的车辆、自行车、行人。车辆要求辨清车型、车牌、行人要求能辨清人脸。能监控整条机动车道或高速路的双向车辆、自行车、行人。车辆要求辨清车型、车牌、行人要求能辨清人脸和所持（载）物品。能监控整条人行道的双向自行车、行人以及书报摊、电话亭等目标。要求能辨清人脸和所持（推）物品。能监控高速公路收费站所有车辆出入口的车型、车牌和摩托车手的人脸。能监控所有公交车停车站的车辆、人流。车辆要求辨清车型、车牌、行人要求能辨清人脸。全天候（白天、黑夜）监控功能。摄像机配置要求：要求配置足够覆盖整条路段的高端固定摄像机或高速一体化球型摄像机，确保路口的每个方向以及双向机动车道、人行道都在监视范围内。并能通过对摄像机的操控缩放监控到每辆车和每个人，不留死角。通过固定摄像机整体观察，高速球重点跟踪来进行监控。建议路口每个方向至少配置一个固定摄像机或一个球机。建议中心区内机动车道（高速路）至少每100米配置2个固定摄像机（双向）或一个高速球（全方位）。建议在重点商企业、门口至少2个固定摄像头（前后）或一个高速球（全方位）。建议城区的每个出入口至少配置1个固定摄像机。（2）二级区域监控目标监控效果要求：能监控路口每个方向的车辆、自行车、行人。车辆要求辨清车型、车牌。能监控整条机动车道的双向车辆、自行车、行人。车辆要求辨清车型、车牌。能监控整条人行道的双向自行车、行人以及书报摊、电话亭等目标。能监控所有公交车停车站的车辆、人流。车辆要求辨清车型、车牌、行人要求能辨清人脸。能监控所有车辆出入口的车型、车牌和摩托车手的人脸。全天候（白天、黑夜）监控功能。摄像机配置要求：要求配置足够覆盖整条路段的中高端固定摄像机，确保路口的每个方向以及双向机动车道、人行道都在监视范围内。建议路口每个方向至少配置一个固定摄像机或一个高速球。建议机动车道（高速路）至少每200米配置2个固定摄像机（双向）或一个高速球（全方位）。建议人行道至少每200米配置2个固定摄像机（双向）或一个高速球（全方位）。建议每个公交停车站至少配置1个固定摄像机。（3）三级区域监控目标监控效果要求：能监控路口和街道双向的车辆、自行车、行人以及其他固定和移动目标。车辆要求辨清车型、车牌。 摄像机配置要求：要求配置中低端摄像机、确保路口、巷口的每个方向以及双向机动车道、人行道都在监视范围内。建议路口至少配置两个固定摄像机（两个方向）。建议街道小于200米至少配置一个摄像机（覆盖整条街）。大于200米，就至少配置两个固定摄像机。4.6.2 治安卡口系统1. 系统结构治安卡口在整个管理系统中，主要承担了前端车辆监控的功能，在整个系统结构中，治安卡口可认为是系统中的前端监控系统。 作为功能、性能完备的前端治安卡口监控子系统，其系统逻辑结构如下图所示。2. 系统组成治安卡口系统逻辑由四个单元组成，即车辆检测单元、前端摄像及辅助补光单元、图像采集及处理单元、传输单元。1）车辆检测单元本系统采用车牌自动识别的方式来检测车辆。本系统内含车牌自动识别软件，当车进入某车道时，系统将该车道的特写视频信号切入自动识别软件，软件逐帧分析视频图象（每帧识别时间10mS），如果发现有车牌存在，即判断有车辆通过；此检测方式，从根本上杜绝了其它疑似物体对检测的干扰，如行人、非机动车、阴影等，提高捕获的成功率。捕获过程当车进入检测车道时；工控主机内含视频采集卡，分别连接各路视频信号；工控主机根据各方向的通行状态，将通行状态方向的视频信号切换到车辆检测部分（即车牌识别软件），当有车辆通过检测区域时，系统软件立即拍抓一张车牌特写图片，一全景特定图片。2、前端摄像及辅助补光单元根据道路实际情况，每一个单机系统的配置（主要为摄像机数）存在不同差异。系统最常见的情况为2车道（同向或相向），一个单机系统最大容量为同向3车道，如果大于3个车道，必须增加单机系统。前端摄像采用1/2彩色CCD摄像机用于对车辆特征及车牌进行监视，镜头采用1/2手动变焦（倍数可选）自动光圈镜头，以便准确捕捉车牌号码，称为特征摄像机；另外采用1/3CCD彩色摄像机（镜头为自动光圈、光学变焦）对车辆的全貌进行监控，称为全景摄像机。每车道安装1台特征摄像机，记录车辆头部特征及车牌号；单方向3车道以内（含），每个方向安装1台全景摄像机，分别用于拍摄车辆前部全景照片；单方向3车道以上情况，为取得好的图片效果，需增加全景摄像机数量。根据本次建设的实际情况，我公司将采用1套单机系统的方式，每个方向配备一台全景摄像机。所有摄像机均安装于室外防护罩内。夜间光线不足时，我们将采用频闪灯进行补光，以快速回电来保证每一张图片的质量。关于补光设备，需视现场灯光环境而定，一般每车道配置12个辅助光源。图像采集及处理单元该单元由一台工业级控制主机和多块（一般为12块）四路视频采集卡及相应的控制软件组成。控制软件包括图像采集处理软件、车牌自动识别软件及远程管理软件等等构成。传输单元本项目中治安卡口系统的结构有2种应用模式，即现场型及联网型。将图像采集及处理单元放置在卡口现场的称为现场型，当采用现场型时，图片信息被存储在现场的控制主机内，数据将以循环覆盖的方式记录在计算机硬盘内，当需要查询或调出数据时，需采用宽带通讯网络回传数据或人工到现场进行数据下载。联网型的卡口系统将图像采集及处理单元放置在远端的监控中心，图像的采集及图片的处理均在监控中心内进行。采用这一方式时，系统需要有光缆线路，采用视频复用光端机（通常是4路视频+1路数据）将摄像机的视频图像及地感检测信号实时传回监控中心，图像的采集与捕捉、车辆号牌的对比处理等工作均在监控中心进行。采用这种型式系统稳定性及可靠性较好，系统的“黑名单”数据库通过各种通讯网络可与车辆管理部门的数据库进行交换及时更新数据。根据招标人要求，本项目建设将采用联网型系统进行治安卡口监控建设，我们为此监控点配备了双方向各一套卡口系统设备，所有监控在前端完成，同时，系统提供了通信传输接口及其通信传输设备，方便进行通信传输接入工作。为使系统达到最佳效果，单机系统的最大容量为同向三车道，摄像机数可根据路口实际情况会有不同配置。4.6.3 传输子系统在监控系统中，监控图像的传输是整个系统的一个至关重要的环节，选择何种介质和设备传送图像和其它控制信号将直接关系到监控系统的质量和可靠性。目前，在全球眼系统中用来传输图像信号的介质主要有光纤、同轴电缆等，对应的传输设备分别是视频编码器、光端机、同轴视频放大器等设备。要组建一个高质量的监控网络，就必须搞清楚传输方式的特点和使用环境，以便针对实际工程需要采取合适的传输介质和设备。（一）电信光缆的接入方式线路传输主要以光纤为主，考虑到光缆资源使用率和网络分层管理合理性，从各前端摄像点通过视频服务器接入到吉安电信就近机房，并联接吉安电信庞大的骨干数据传输网，实现互连互通，从而组建高可靠性、高安全性的社会治安视频监控专用网络。（二）同轴电缆接入方式同轴电缆是专门设计用来传输视频信号的，其频率损失、图像失真、图像衰减的幅度都比较小，能很好的完成传送视频信号的任务。同轴电缆将前端摄像机和监控中心直接相连。一般采用专用的SYV75系列同轴电缆，常用型号为SYV75-5（它对视频信号的无中继传输距离一般为300m）；距离较远时，需采用SYV75-7、SYV75-9甚至SYV75-12的同轴电缆；也可以通过增加视频放大器以增强视频的亮度、色度和同步信号，但线路中干扰信号也会被放大，所以回路中不能串接太多视频放大器，否则会出现饱和现像，导致图像的失真；距离更远的建议采用光纤传输方式。（三）光纤和电信城域网相结合接入方式监控点和监控中心之间采用光纤，并配置视频光端机，进行视频信号传输。这样就解决了远距离传输的问题。为有效利用光缆资源，建议地理位置较接近的摄像枪监控点，首先通过视频电缆汇聚到附近的多路视频光端机，然后再通过单芯光纤将信号传输到监控中心。4.6.4 监控中心与监控客户端子系统监控中心主要由视频分配器、网络交换机、数字硬盘录像机、切换矩阵、控制键盘、监控管理服务器集群、电视墙、视频解码器、光端机等设备组成。摄像头信号传送至监控中心后，需进行视频分配，一路输入至数字硬盘录像机进行数字化压缩并保存。另一路接入至切换矩阵。控制键盘通过切换矩阵实现对前端设备的控制。监控客户端可以通过视频解码器或工作站PC接收来自视频监控平台转发的视频码流，并解码输出模拟信号到电视墙显示，通过电视墙来观看前方监控点图像，根据用户的需求由电视墙的路数配置相应路数的解码器，用户可以通过PC机登录网络视频监控平台或者通过控制键盘来灵活控制图像的切换。用户还可以通过用户PC机登录到网络视频监控平台来点看前方监控现场图像。系统构建灵活可以根据使用情况灵活应用。同时公安监控图像电视墙显示需求考虑，可
